一、概述
本板卡基于標準6UVPX架構，為通用高性能信號處理平臺，系我公司自主研發。板卡采用一片TI DSPTMS320C6678和一片Xilinx公司Virtex7系列的FPGAXC7V690T-2FFG1761I作為主處理器，Xilinx的AritexXC7A200T作為輔助處理器。XC7A200T負責管理板卡的上電時序，時鐘配置，系統及模塊復位,程序重配等。為您提供了豐富的運算資源。如圖1所示：

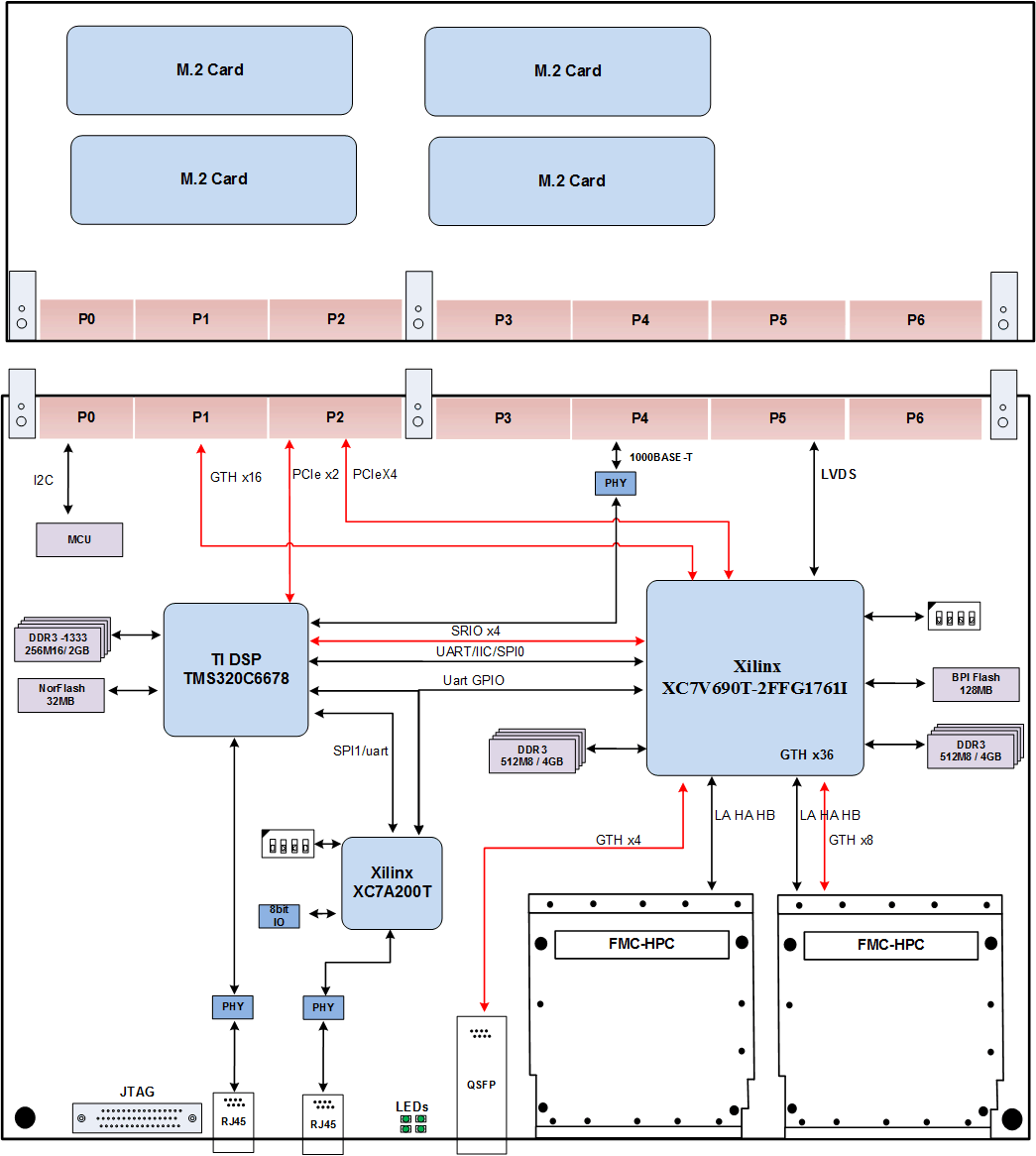

信號處理平臺原理框圖

二、設計參考標準
VITA46.0VPXBaseStandard
VITA46.3SerialRapidIOonVPXFabricConnector
VITA46.4PCIExpressonVPXFabricConnector
VITA46.7EthernetonVPXFabricConnector
三、技術指標
●DSP外掛一簇DDR3，數據位寬64bit，容量2GB；數據速率1333MHz；
DSP外掛NorFlash容量32MB；
DSP采用EMIF16-NorFlash加載模式；
DSP連接一路1000BASE-T千兆以太網至前面板；
DSP連接一路1000BASE-T千兆以太網至VPXP4；
DSP連接PCIex2至VPXP2；
FPGA外掛兩簇DDR3，每簇容量4GB,位寬64bit，總?cè)萘?GB；數據速率1600MHz；
FPGA外掛NorFlash容量128MB；
FPGA的加載模式為BPI模式；
FPGA外接2路FMC-HPC；
FPGA連接GTHx8至VPXP1；
FPGA連接GTHx4至VPXP2；
FPGA連接一路QSFP+至前面板；光口速率40Gbps；
DSP和FPGA通過SRIOx4@5.0Gbps/perLnae互聯；
DSP和FPGA實現GPIO，SPI互聯；
DSP和CFPGA實現GPIO，SPI，EMIF互聯；
FPGA和CFPGA實現GPIO互聯；
CFPGA連接一路1000BASE-T千兆以太網至VPXP4。
板卡要求工業級芯片。結構滿足抗震要求。
四、物理特性
工作溫度：商業級0℃~+55℃，工業級-40℃~+85℃
工作濕度：10%～80%
五、供電要求
單電源供電，整板功耗：40W
電壓：DC+12V，5A
紋波：≤10%
六、應用領域
信號處理，無線電通信領域。
七、采集存儲計算一體應用
本應用模式，是通過VPX進行擴展后板，接入四路M.2的固態硬盤存儲。
每塊存儲盤與FPGA之間采用PCIE3.0x4接口，可將單塊存儲盤的性能都得到充分發揮。例如：單盤持續讀寫帶寬≥2GB/s，則單盤的存儲陣列持續讀寫帶寬≥2GB/s；當多塊盤并行工作時，存儲陣列讀寫帶寬成指數增長，2塊盤則≥4GB/s,4塊盤則≥8GB/s,以此類推。
存儲陣列的存儲容量由單盤配置決定，目前單塊NVME存儲盤存儲容量可選擇512GB、1TB、2TB、4TB、8TB、16TB。例如配置4塊存儲盤，則存儲陣列容量最高可達64TB。
硬盤管理通過文件系統，F(xiàn)PGA的PCIeX4與6UVPX主板互聯，操作系統直接映射管理硬盤，也可以通過前面板QSFP+光纖導出給其他服務器設備。
FMC子卡可以擴展高速AD，DA，也可以擴展8路光纖，圖像子卡等。
本方案優勢就是集中的進行采集，存儲，計算一體化，降低硬件成本、功耗，減小設備體積、重量。帶來的問題就是FPGA程序集成度很大，開發難度高。
