      3U VPX板卡設計原理圖：821-基于RFSOC的8路5G ADC和8路9G的DAC 3U VPX卡

      hexiaoyan510 ? 來源：hexiaoyan510 ? 作者：hexiaoyan510 ? 2025-12-18 14:18 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      一、板卡概述
      本卡基于xilinxRFSOC處理器XCZU47DR，設計的8路AD，8路DA3UVPX板卡。
      二、主要功能：
      ● 主芯片為Xilinx?Zynq?UltraScale+?Gen3RFSoC；
      ●板卡集成16GBDDR4SDRAM，PL一組8GBDDR4，PS一組8GBDDR4；
      ●PCIExpress(Gen.1,2and3)X8接口；
      ● Dual100GigEUDP接口；
      ●8路5GSPS,14-bitA/D采集；
      ●8路10Gsps14bitDA輸出；
      ●外時鐘、外觸發支持，1路GPS輸入；
      ●背板USB、千兆網、DP口，RS232接口支持；
      ●板卡+12V輸入；
      ●遵循標準VITA-46,VITA-48,VITA66.4,VITA57.4andVITA-65。
      板卡由如下子卡扣接在底板上，構成整版。

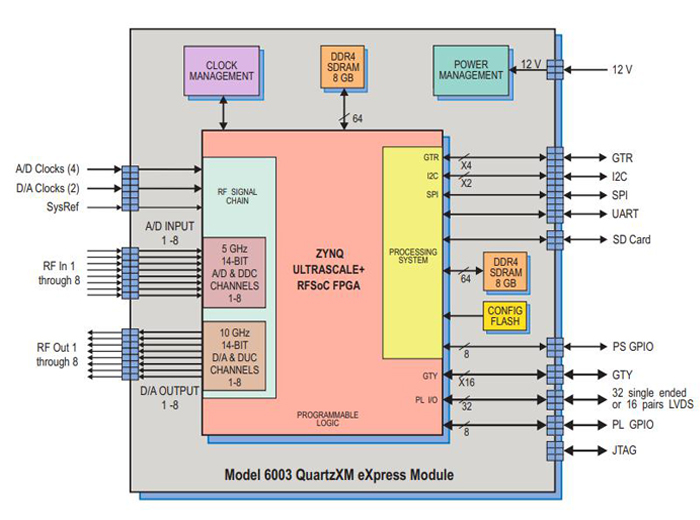

      核心板原理框圖：
      wKgZPGlDnFuAW2iiAAPNrwq3bYs084.pngwKgZO2lDnFuAPDXuAAP7GUizl4o941.pngwKgZPGlDnMiAZkY2AAMKyezjfFM756.jpg

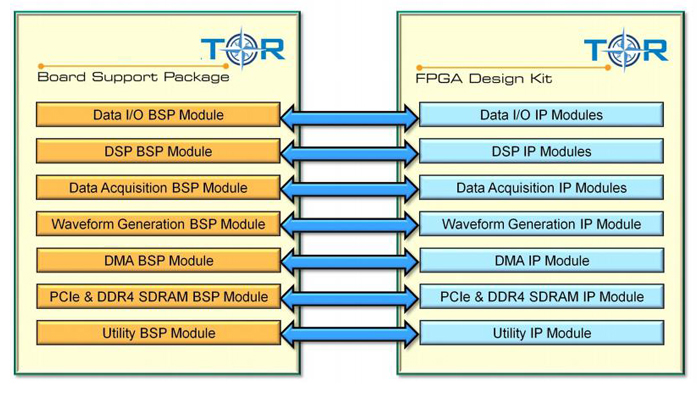

      BPS軟件包括開發板固件包和C語言軟件支持包

      標簽: RFSOC, XCVU9P芯片, 信號輸出播放, 3uvpx板卡, DA輸出核心板,, 3U VPX板卡

      標簽:3uvpx板卡,DA輸出核心板,RFSOC,XCVU9P芯片,信號輸出播放,硬件加速卡,3U VPX板卡

      審核編輯 黃宇
