一、板卡概述

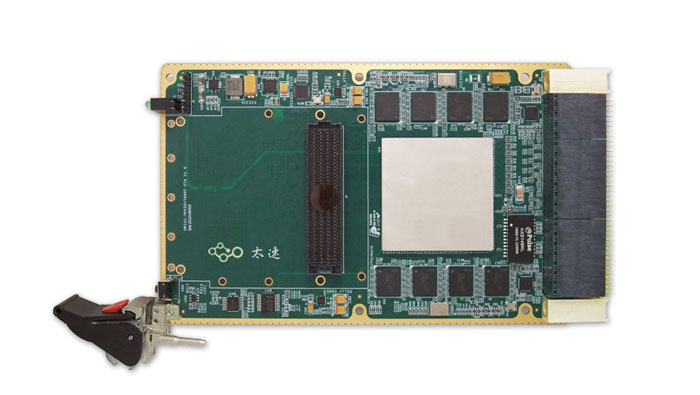

本板卡系我司自主研發的基于3UVPX導冷架構的信號處理板，適用于高速圖像處理等。芯片采用工業級設計。該處理板包含1片FPGA-JFM7VX690T36。板載兩組64位寬DDR3，每組容量4GB，一個HPCFMC接口。VPX接口連接4組x4GTH，24組LVDS，一路RS422，一路1000Base-T。板卡的電氣與機械設計依據VPX標準（VITA46.0），支持導冷，能夠滿足用戶在特殊環境下的使用需求。

二、功能和技術指標：

板卡功能

參數內容

主處理器

JFM7VX690T36

板卡標準

VPXVITA46.0

電氣規范

PCIe2.0,3.0X4

FMC接口

FMCANSI/VITA57.1–2008，ASP-134486-01

HPC中LA，HA，HB全部接口和DP0~DP78路高速接口

板載緩存

兩組DDR3，每組512Mx64bit(4GB),MT41K512M8RH-125-IT

加載Flash

BPI加載模式，BPIFlash2Gb

VPX接口

P1:GTXx16，支持PCIe、SRIO協議

P2:LVDSx24，一路RS422，一路1000Base-T

仿真器接口

1x6PinJTAG接口，間距2.54mm

LED

兩個，電源狀態指示燈，F(xiàn)PGA狀態指示燈（可編程）

復位方式

外復位

板卡尺寸

100mmx160mmx20mm

板卡重量

（含散熱片）

板卡供電

+12V@4A

板卡功耗

48W

工作溫度

Industrial-20℃到+65℃

三、接口測試軟件:

板卡功能

參數內容

主處理器

JFM7VX690T36

軟件版本

Vivado2017.4

編程語言

Verilog

板卡接口測試程序

DDR測試、RapidIO測試程序、千兆網、RS232測試

板卡接口應用程序

RapidIO客戶端Windows程序

PCIe客戶端測試程序

板載FMC測試程序

根據子卡型號提供對應的測試接口程序

四、應用領域

高速信號處理軟件無線電

標簽: 高速圖像處理, 高速信號處理, 軟件無線電 SDR, 通用信號處理板卡, VPX信號處理板
