市場上的LED燈具經(jīng)常發(fā)生因為散熱不足而導致死燈等問題，因此LED的散熱問題就成了LED廠商最頭痛的問題，大家都明白保持LED長時間持續(xù)高亮度的重點是采用導熱能力強的鋁基板，而鋁基板的導熱系數(shù)則是評價鋁基板質(zhì)量的重中之重。

市面上鋁基板的導熱系數(shù)標稱值有1.0，1.5，2.0，然而很多出現(xiàn)問題的燈具廠商對燈具進行失效分析后，發(fā)現(xiàn)鋁基板導熱系數(shù)并沒有標稱值所示，有的甚至還達不到數(shù)值的一半，原因是鋁基板生產(chǎn)廠商忽視了鋁基覆銅板加工成成品鋁基板這個過程對板材導熱系數(shù)的影響，導致鋁基板導熱系數(shù)標稱值與實際質(zhì)量不符。那么應該如何檢驗鋁基板的真實導熱系數(shù)呢？下面我們一步步來探討說明。

鋁基板的工作原理

器件運行時所產(chǎn)生的熱量通過絕緣層快速傳導到金屬基層，然后由金屬基層將熱量傳遞出去，從而實現(xiàn)對器件的散熱。

測試方法

目前鋁基板導熱系數(shù)主要依據(jù)ASTM D5470（薄導熱固體絕緣材料熱傳導性標準試驗方法）來進行測試檢驗。

經(jīng)驗總結

使用高新儀器設備運用上述方法對鋁基覆銅板和成品鋁基板進行分析檢測，總結出影響鋁基板導熱系數(shù)的因素，主要有兩個：

1. 與鋁基覆銅板相比，成品鋁基板的銅箔并不是均勻地覆蓋整個基板，導致了導熱系數(shù)降低。

2. 成品鋁基板除焊盤位置均涂覆白油層，白油層一般會降低基板的熱量傳導，便降低了導熱系數(shù)。

案例分析

鋁基覆銅板 Vs 成品鋁基板狀有白油 Vs 打磨掉白油，金鑒實驗室在進行試驗時，嚴格遵循相關標準操作，確保每一個測試環(huán)節(jié)都精準無誤地符合標準要求。

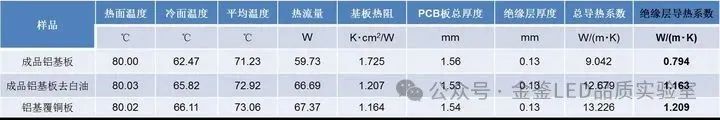

下面是金鑒實驗室對同一鋁基板分別在鋁基覆銅板、成品鋁基板以及通過機械方法打磨掉基板表面白油三種狀態(tài)下進行的導熱系數(shù)測試：

其原因是成品鋁基板的銅箔層經(jīng)過蝕刻形成一定寬度的電路層，其蝕刻后裸露的絕緣層以及非器件焊盤位置的銅箔層均涂覆白油層使基板的有效傳熱面積大大減少。同時，作為阻焊層的白油層更是阻礙熱量傳導的又一道有力屏障。

由于成品鋁基板不均勻的銅箔層及白油層會減少基板有效傳熱量導致測試結果偏低，因此金鑒建議在測試時去除白油層以減少測試誤差，同時最好能使用鋁基覆銅板狀態(tài)的基板測試其真實導熱系數(shù)。

因此，鑒于鋁基板的“真實”導熱系數(shù)如此頑皮，金鑒實驗室可提供導熱系數(shù)檢測服務，為廣大LED燈具廠商提前解決散熱問題，為廣大鋁基板供應商提供改良方案。
