國產!全志T113-i 雙核Cortex-A7@1.2GHz 工業開發板—Qt工程編譯說明

Tronlong創龍科技 ? 來源:Tronlong創龍科技 ? 作者:Tronlong創龍科技 ? 2025-07-28 10:10 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

前 言

本文檔主要說明如何將已有Qt工程進行編譯,生成可在評估板上正常運行的ARM端Qt程序鏡像。

Qt開發環境主要包括Qt Creator工具、X86端Qt環境、ARM端Qt環境、交叉編譯工具鏈等。當用戶使用Qt Creator工具和X86端Qt環境編寫并編譯Qt工程后,生成的Qt程序鏡像僅可在X86端運行。必須使用適配評估板的ARM端Qt環境、交叉編譯工具鏈編譯Qt工程,生成的Qt程序鏡像方可在ARM端(即評估板)上正常運行。

LinuxSDK開發包中已提供適配評估板的ARM端Qt環境(Qt-5.11.3),請先參考Linux系統使用手冊安裝、編譯LinuxSDK,構建適配評估板的GCC編譯器和qmake工具??苫诿钚谢騋t Creator工具對已有Qt工程進行編譯,生成ARM端Qt程序鏡像。

我司提供的Qt工程位于產品資料“4-軟件資料Demoqt-demos”目錄下,其中src目錄下包含Qt工程源碼,bin目錄下包含ARM端Qt程序鏡像。請將整個qt-demos文件夾拷貝至Ubuntu工作目錄下,如下圖所示。


圖1

本文檔以image_display工程為例進行演示,此工程的功能是通過顯示屏在Qt界面上顯示圖片內容,并可實現豎屏顯示功能。

無特殊說明情況下,本文默認基于NAND FLASH配置評估板進行測試。

基于命令行編譯Qt工程

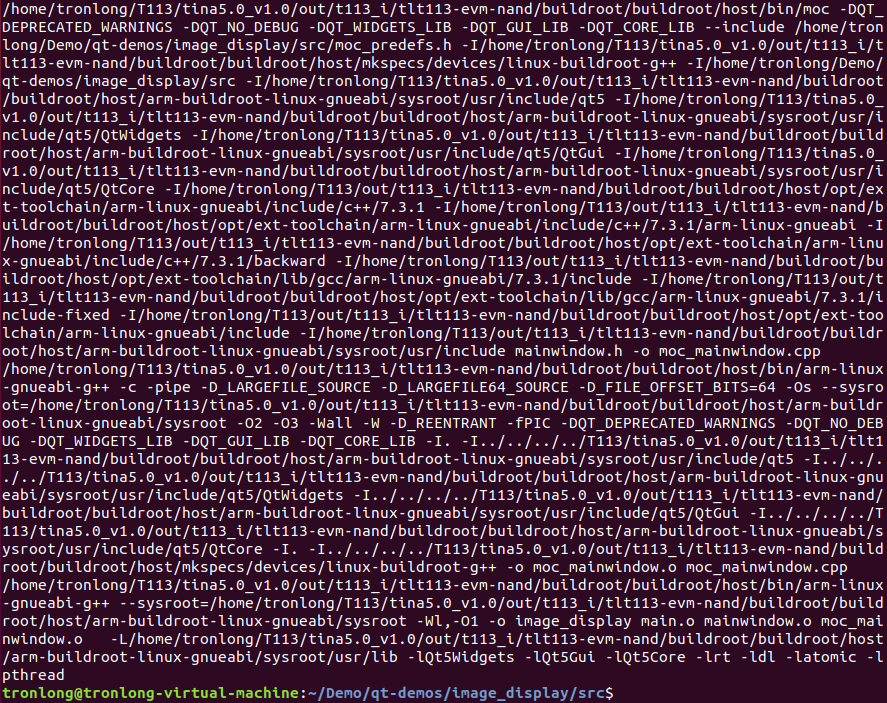

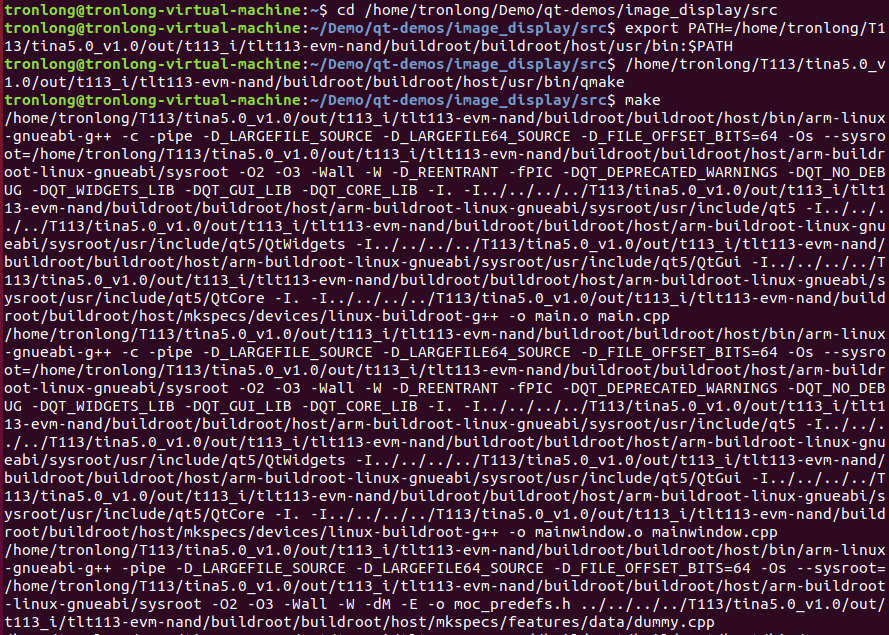

進入image_display工程源碼目錄,配置交叉編譯工具鏈環境,執行qmake命令生成Makefile文件,再執行make命令編譯生成可在評估板上正常運行的ARM端Qt程序鏡像,如下圖所示。

Host#cd/home/tronlong/Demo/qt-demos/image_display/src

Host#export PATH=/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin:$PATH

Host#/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/qmake

Host#make

備注:若為eMMC配置評估板,請將路徑"tlt113-evm-nand"修改為"tlt113-evm-emmc"。


圖2


圖3


圖4

基于Qt Creator工具編譯Qt工程

請先自行下載、安裝Qt Creator工具至Ubuntu,執行如下命令啟動Qt Creator(本次操作使用Qt Creator版本為4.5.2)。

Host#qtcreator

wKgZO2iG2rKAZTdZAAAUxvVbCJE407.png圖?5

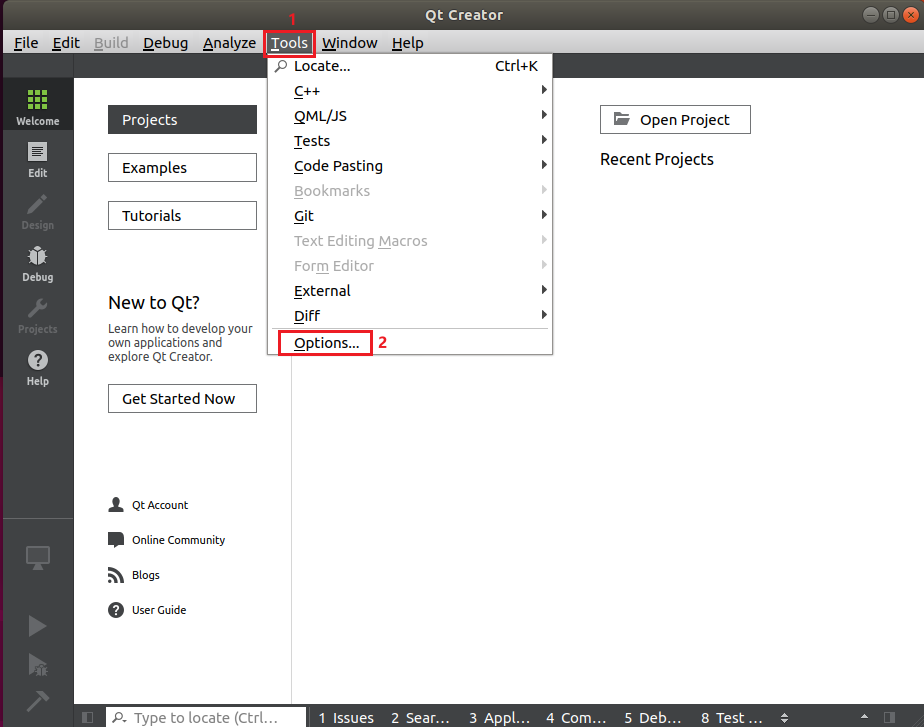

啟動Qt Creator工具后,點擊菜單欄"Tools -> Options…"。


圖6

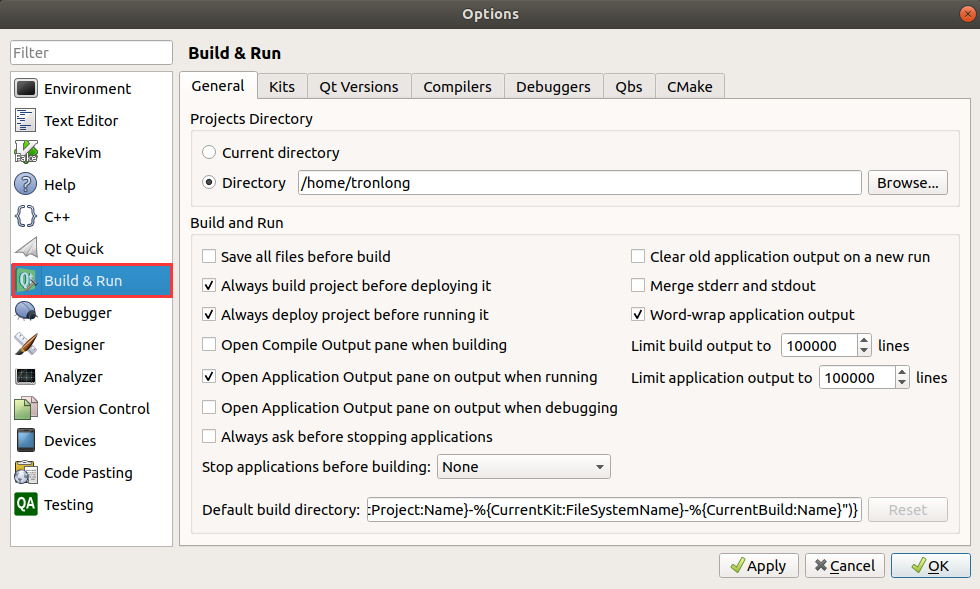

點擊"Build & Run",打開配置選擇頁面。


圖7

配置Debuggers

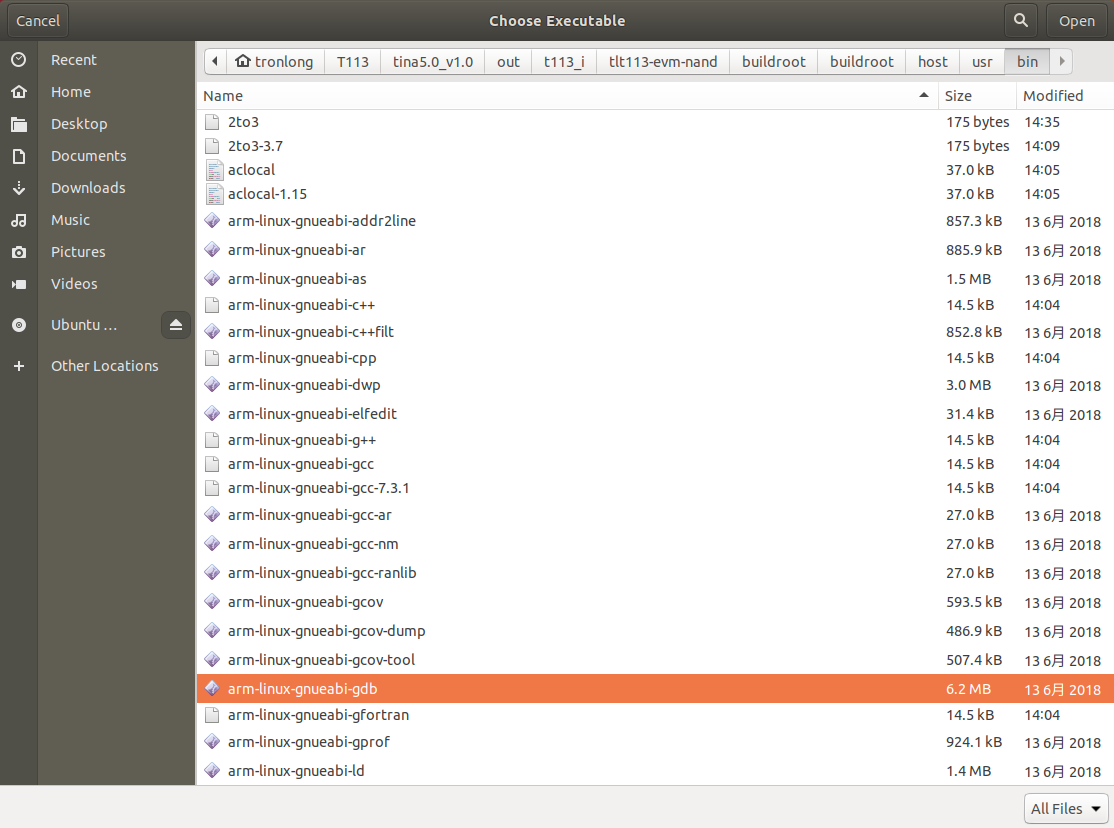

點擊"Debuggers -> Add -> Browse…",選擇平臺GDB,然后點擊Open確認。具體路徑為:

/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-gdb

備注:若為eMMC配置評估板,請將路徑"tlt113-evm-nand"修改為"tlt113-evm-emmc"。


圖8

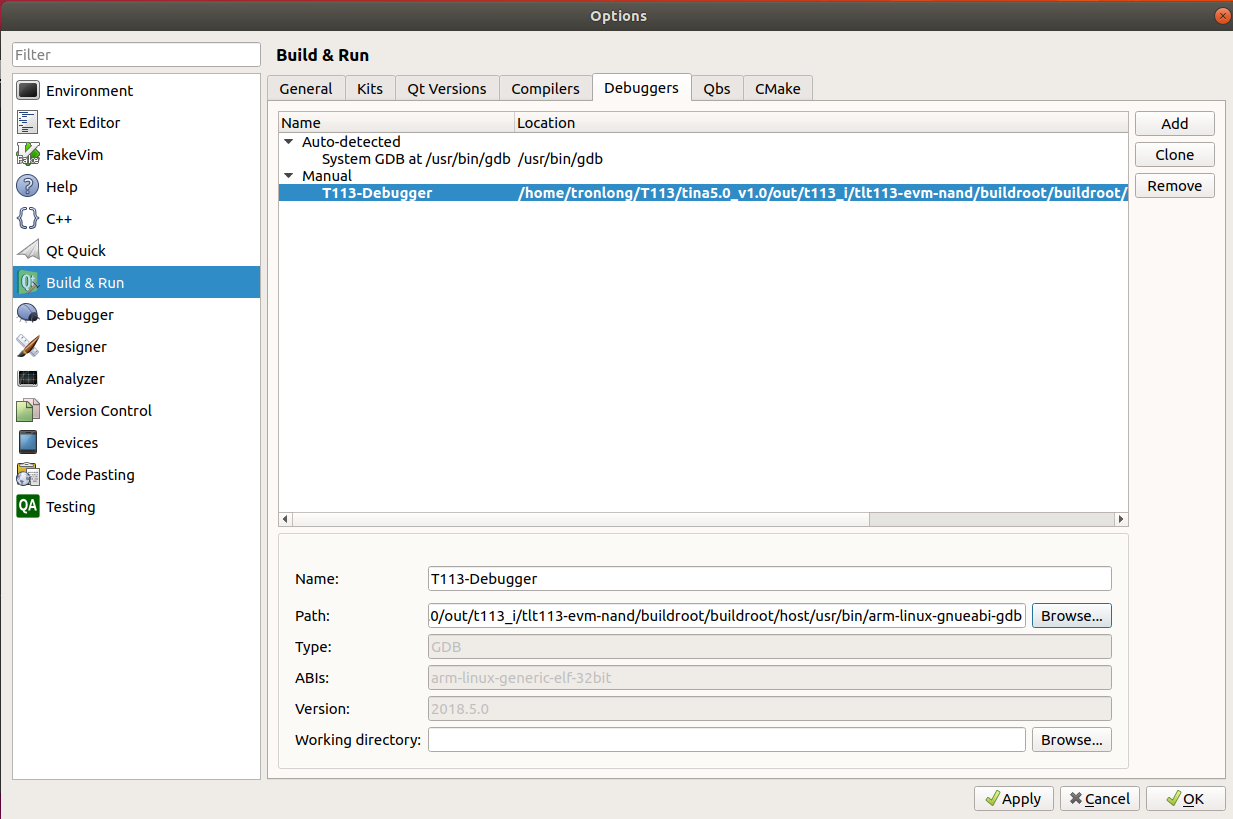

選擇后,Name修改為"T113-Debugger",再點擊Apply,如下圖所示。


圖 9

配置交叉編譯工具鏈

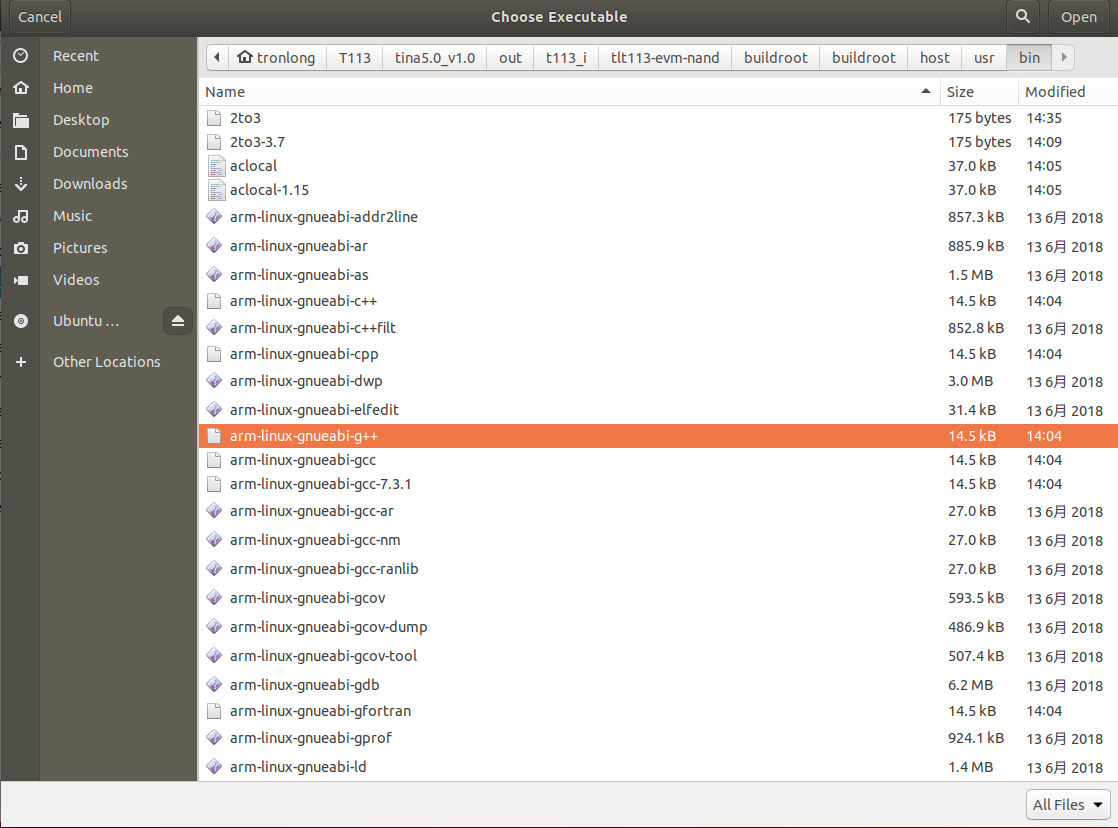

點擊"Compilers -> Add -> GCC -> C++ -> Browse…",選擇平臺交叉編譯工具鏈中的arm-linux-gnueabi-g++,然后點擊Open確認。具體路徑為:

/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-g++

備注:若為eMMC配置評估板,請將路徑"tlt113-evm-nand"修改為"tlt113-evm-emmc"。


圖10

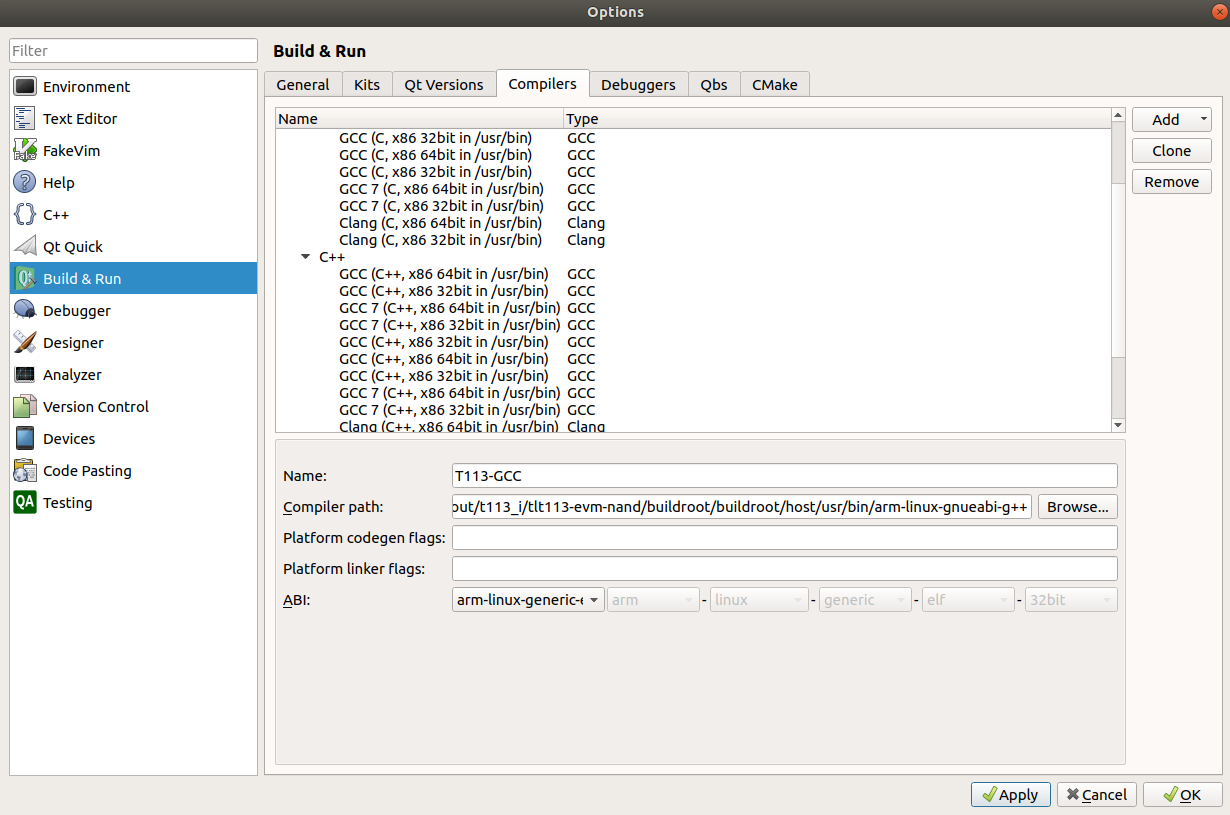

選擇后,Name修改為"T113-GCC",ABI選擇“arm-linux-generic-elf-32bit”,再點擊Apply,如下圖所示。


圖11

配置Qt Versions

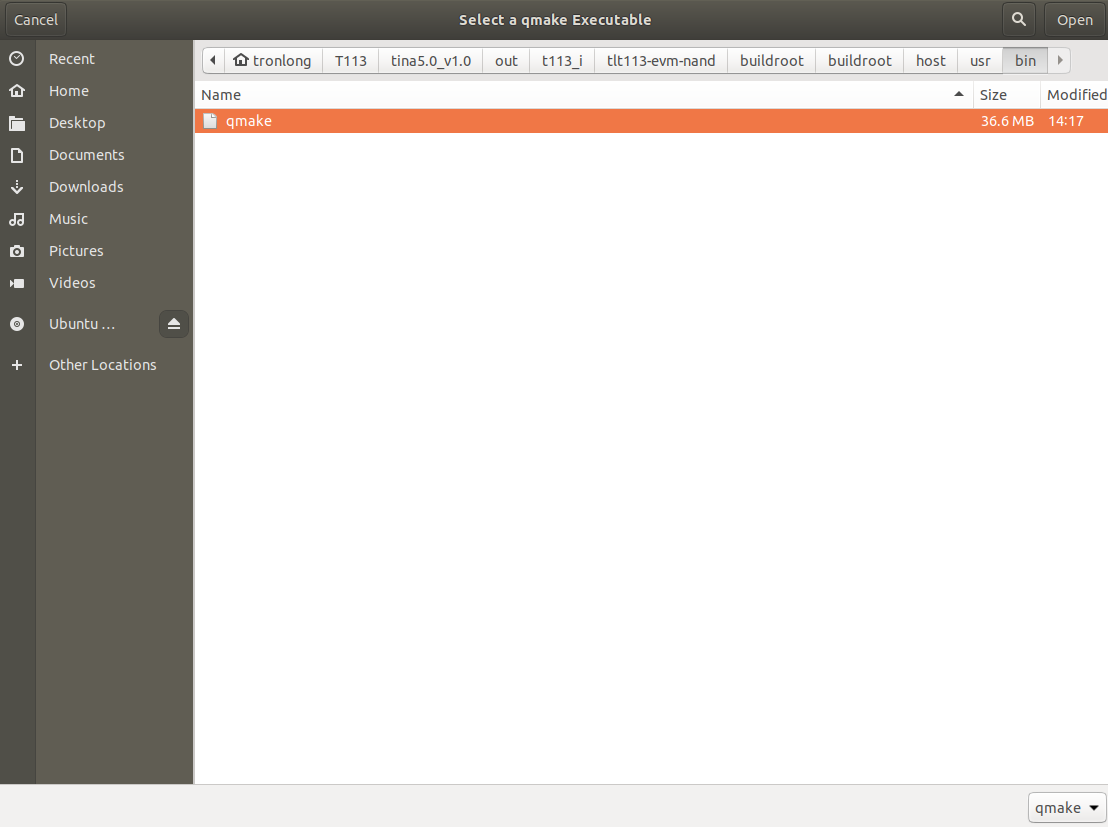

點擊"Qt Versions -> Add",選擇平臺qmake,然后點擊Open確認。具體路徑為:

/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/qmake

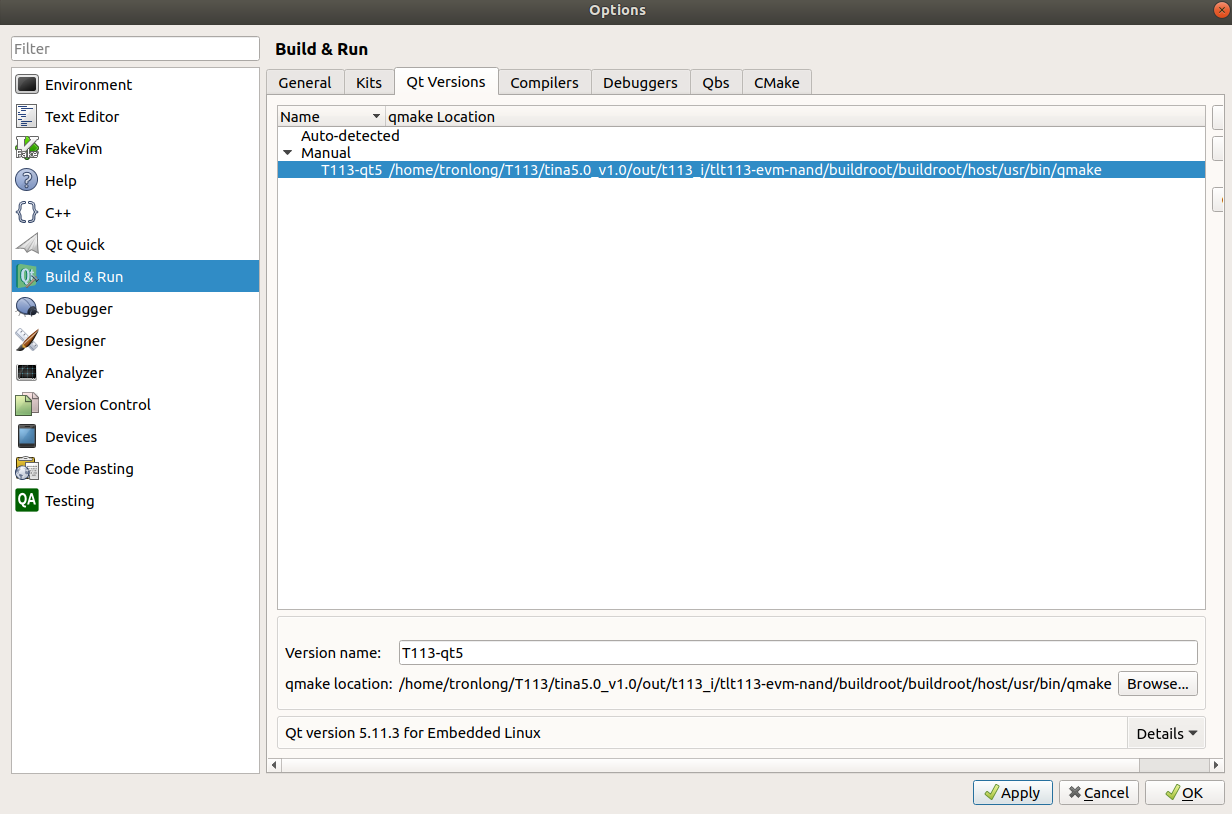

選擇后,Version name修改為"T113-qt5"再點擊Apply,如下圖所示。


圖12


圖13

配置Kits

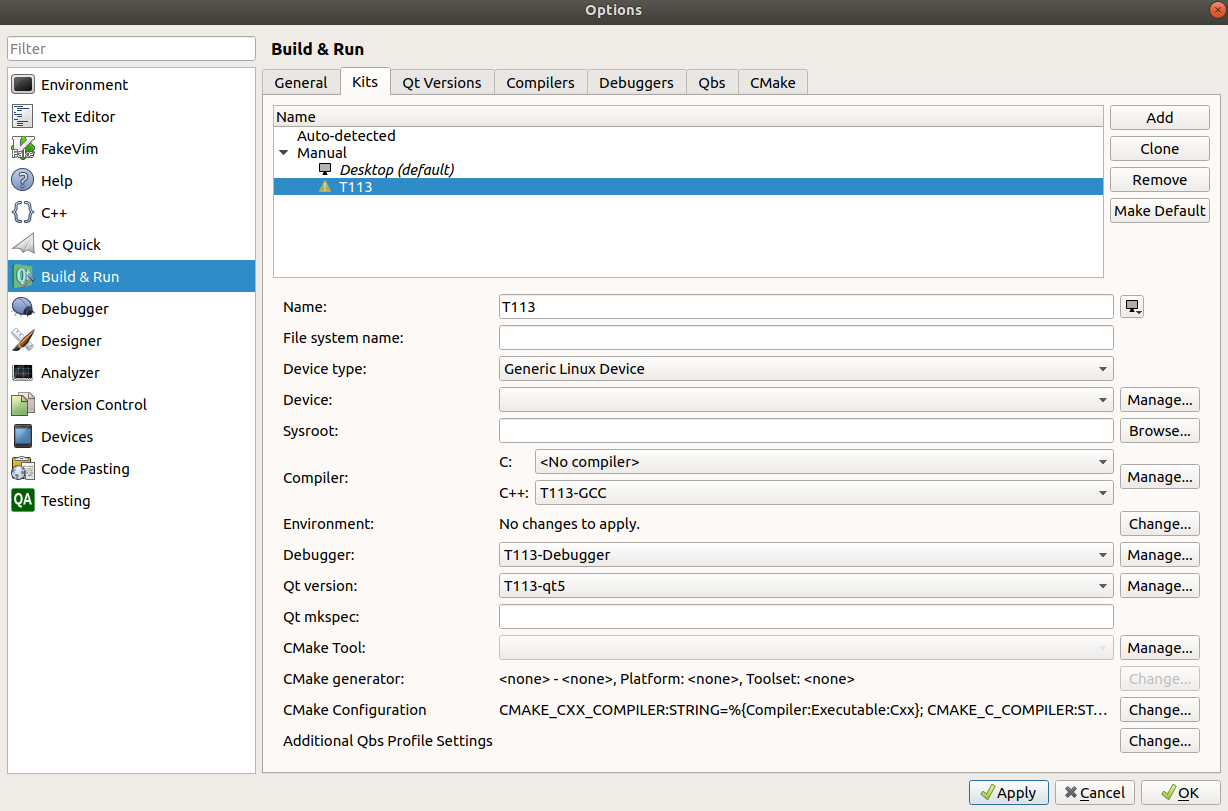

請參照下圖配置Kits各選項。點擊"Kits -> Add",將Name修改為"T113",Device type選擇"Generic Linux Device",Compiler的C++選擇"T113-GCC",Debugger選擇"T113-Debugger",Qt version選擇"T113-qt5",點擊Apply,然后點擊OK完成配置。


圖14

編譯Qt工程

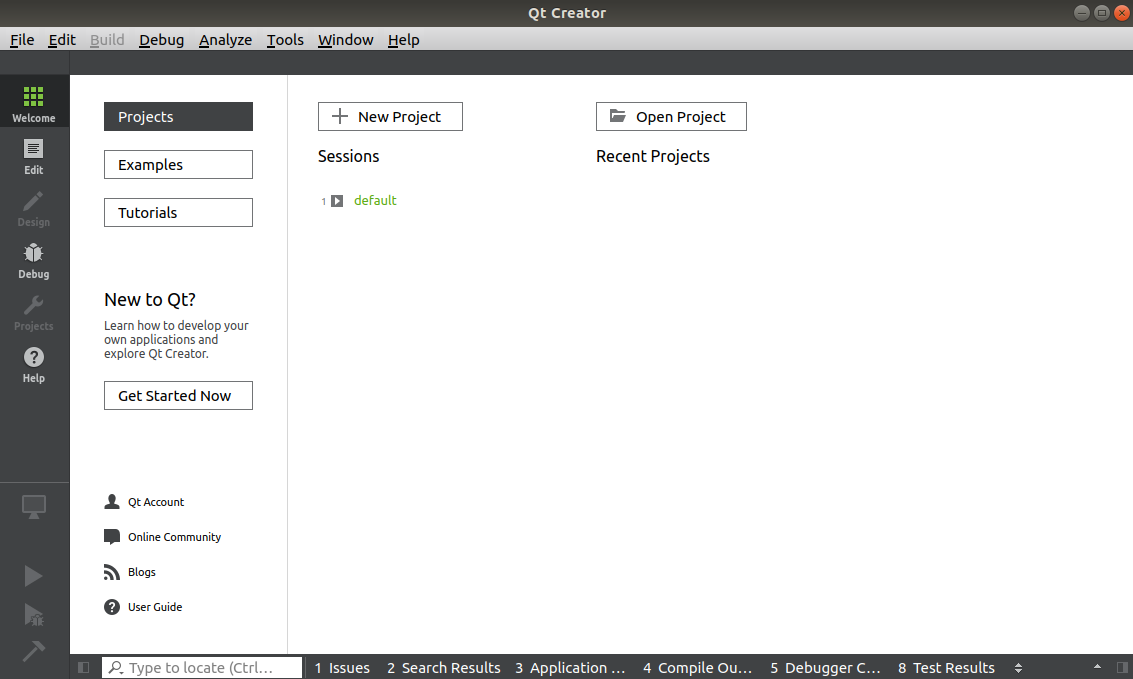

點擊"Open Project"。


圖15

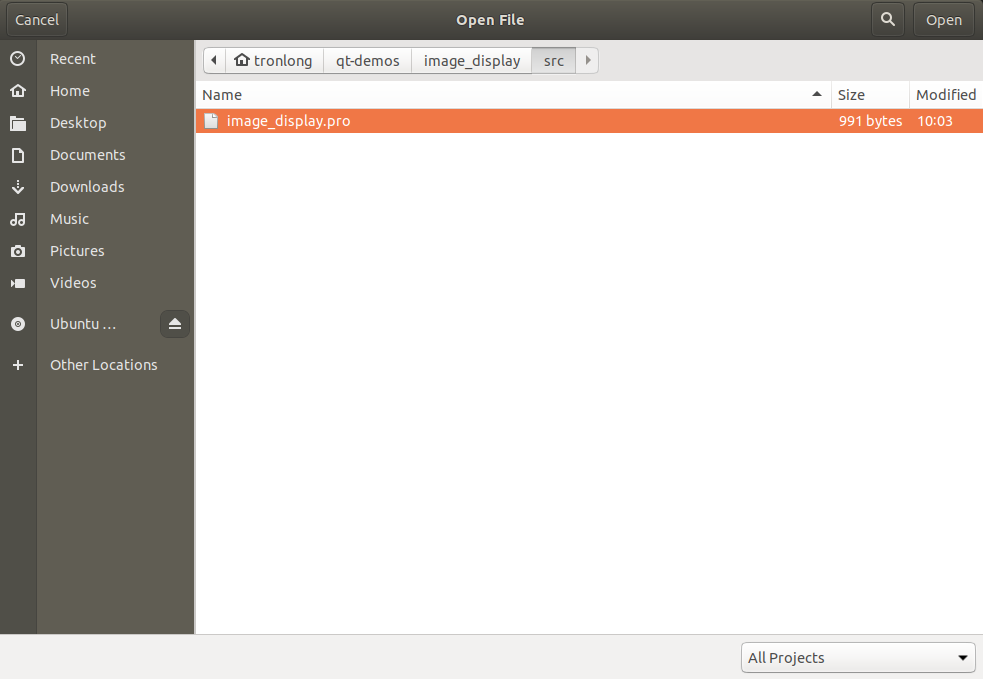

選中Qt工程源碼目錄中.pro文件,點擊Open。


圖16

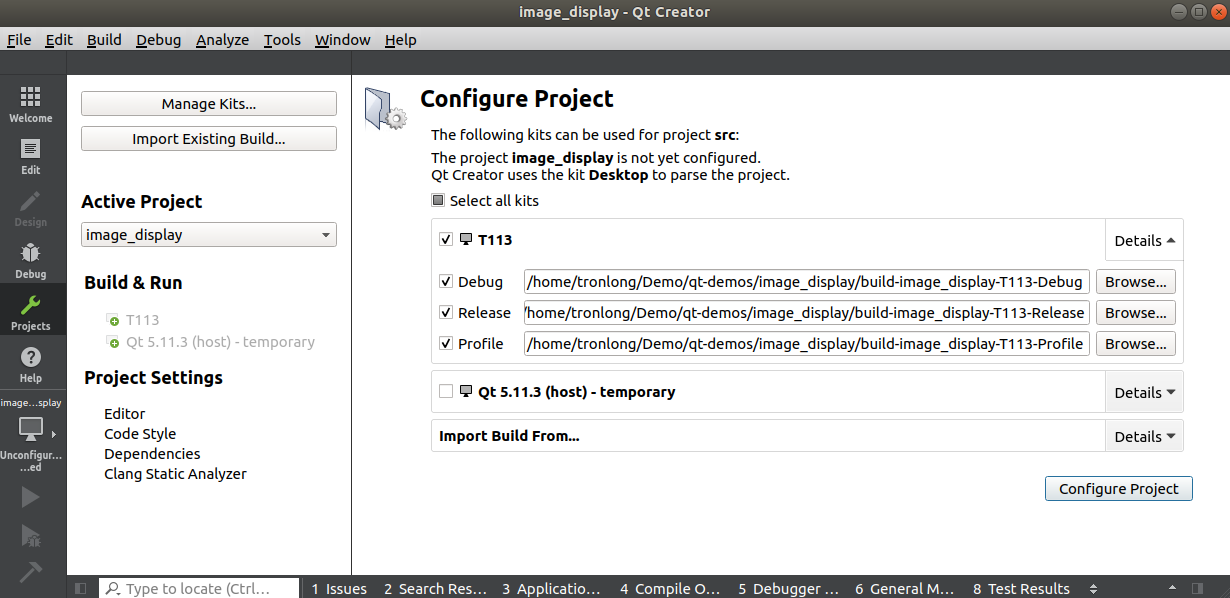

勾選T113平臺Kits,點擊"Configure Project"進行工程配置,如下圖所示。


圖17

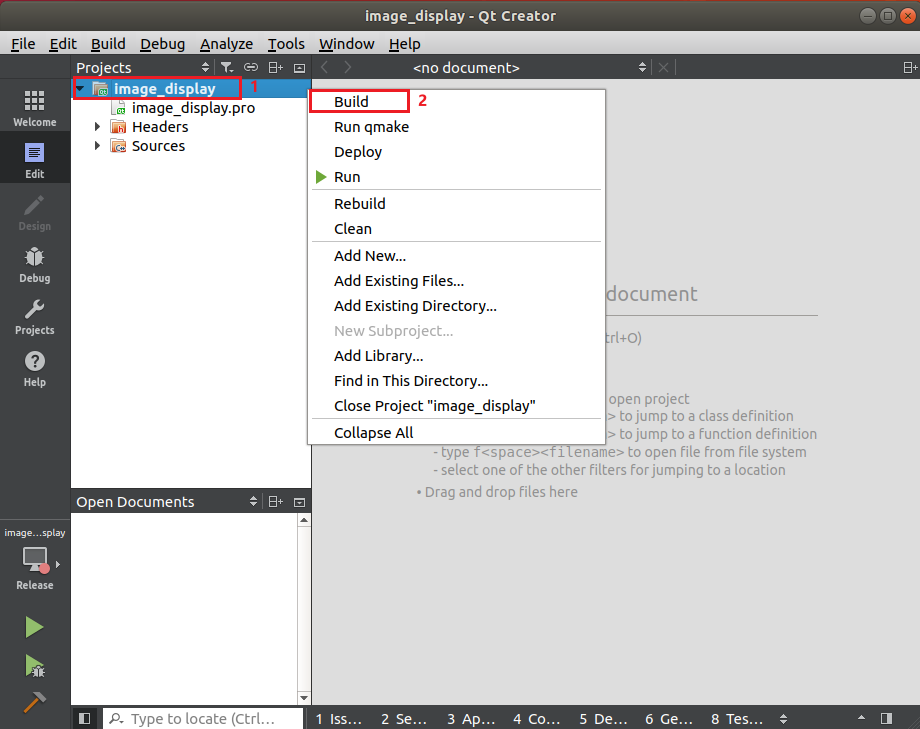

右擊Qt工程,點擊Build進行Qt工程編譯。


圖18


圖19

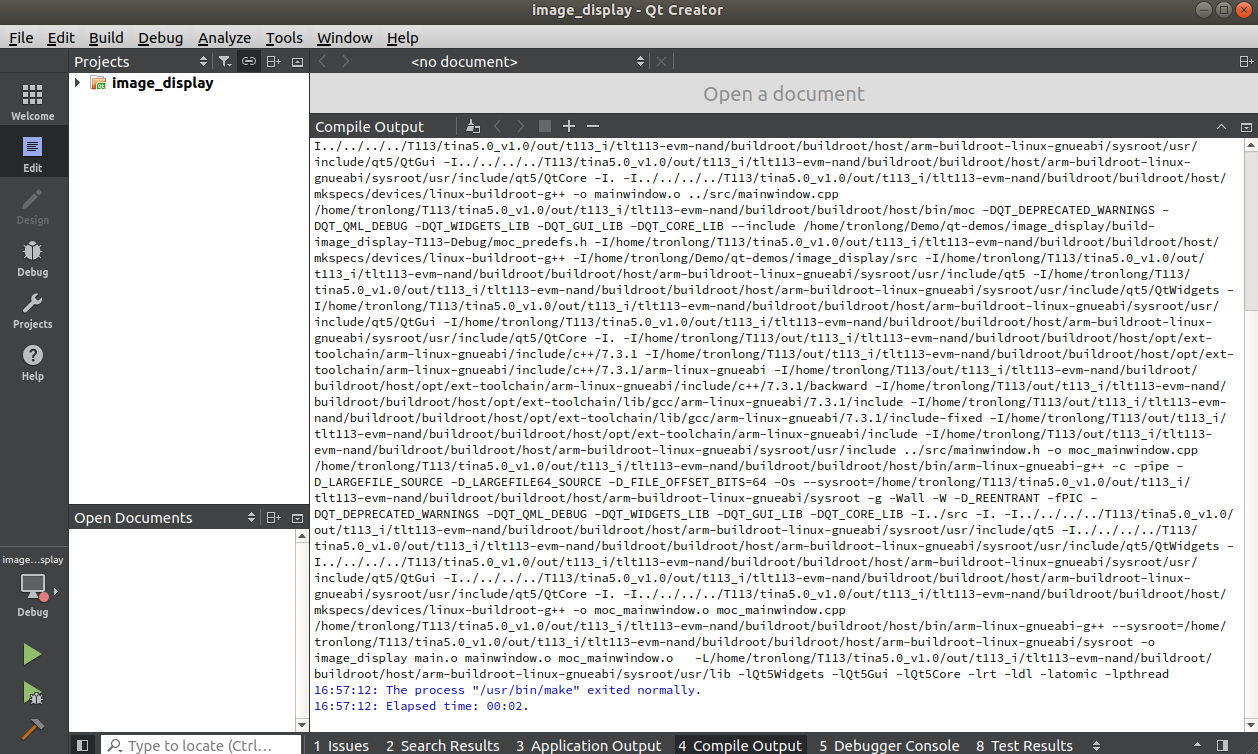

編譯完成后,將生成可在評估板上正常運行的ARM端Qt程序鏡像,如下圖所示。


圖20

在評估板上運行Qt程序

評估板默認支持HDMI顯示,請通過HDMI線將HDMI顯示器與評估板HDMI OUT接口連接,并將鼠標連接至評估板USB1 HOST接口。如需支持觸摸功能,請?zhí)鎿Q支持對應顯示方式的.fex文件,切換為TFT LCD、LVDS LCD、MIPI LCD等顯示方式。

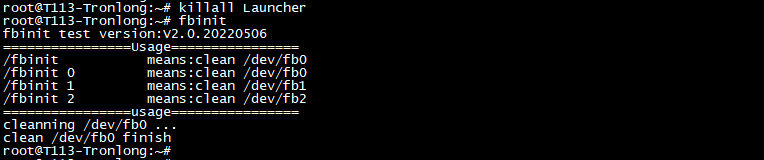

評估板上電啟動,進入評估板文件系統,執行如下命令關閉默認運行的Qt程序。

Target#killall Launcher//關閉默認運行的Qt程序

Target#fbinit


圖21

執行如下命令,加載Qt運行環境變量。

Target#source /etc/qtenv.sh

wKgZO2iG242Ae71mAAAFxech--U520.png圖 22

將ARM端Qt程序鏡像拷貝至評估板文件系統任意目錄下,同時將image_display工程bin目錄下文件名為test.jpg的JPG格式圖片拷貝至相同路徑。請?jiān)赒t程序鏡像所在路徑下,執行如下命令。

查看程序運行參數。

Target#./image_display

參數解釋

image path:圖片路徑。

rotation:該參數為1,則豎屏顯示。


圖23

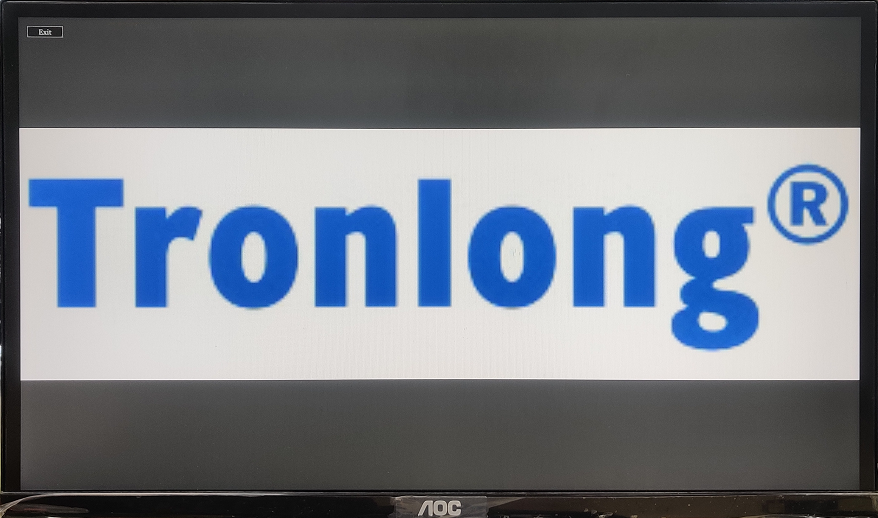

橫屏顯示圖片。

執行如下命令,顯示屏將顯示如下圖像,按"Ctrl + C"退出程序。

Target#./image_display ./test.jpg --platform linuxfb

備注:使用支持觸摸功能的顯示屏可觸摸"Exit"退出程序,HDMI顯示器不支持觸摸功能,如插入鼠標可使用鼠標點擊"Exit"退出程序。

wKgZPGiG26KABU2vAAALqcUgkU0923.png圖?24


圖25

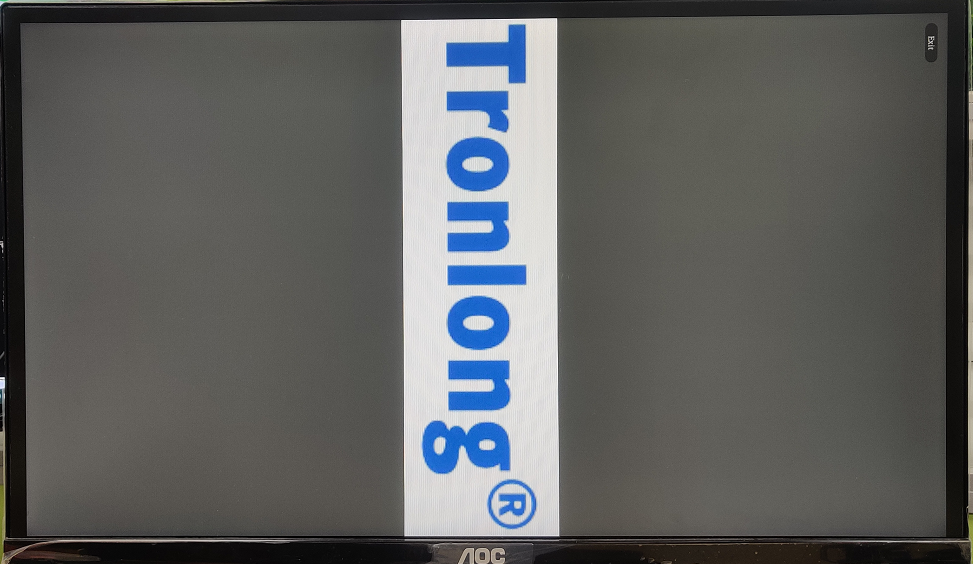

豎屏顯示圖片。

執行如下命令,顯示屏將顯示如下圖像,按"Ctrl + C"退出程序。

Target#./image_display ./test.jpg --platform linuxfb 1

wKgZO2iG27KAAOMaAAAMEgVvvog745.png圖?26


圖27

由于篇幅過長等原因,部分內容均不逐一展示,如需獲取完整版詳細資料,請關注創龍科技微信公眾號或官網,或者評論區留言,感謝您的支持!
