芯片燒錄領導者昂科技術，在其新版燒錄軟件發布之際，同時宣布擴展了兼容芯片型號列表。新增型號包含了銳能微的單相智能表SOC芯片RN8211B，該芯片已獲得昂科通用燒錄平臺AP8000通用燒錄器的支持。
RN8211B是一款低功耗、高性能、高集成度、高可靠的單相SOC芯片，該產品內嵌32位ARM Cortex-M0核，集成了計量、硬件溫補RTC、LCD、EEPROM、加密模塊等，能夠滿足單相智能表計目前及將來持續增長的功能、性能要求。

RN8211B

產品特點
? 基本特點
– 高集成：集成32bit ARM Cortex-M0、計量模塊、硬件溫補RTC、 LCD控制器、EEPROM
– 寬電壓：保證計量精度的電壓范圍為2.8V~5.5V
– CPU小系統可運行的典型電壓范圍為2.2V~5.5V
– GPIO支持與不同工作電壓器件的對接
– 高性能：CPU典型工作頻率為3.6864MHz(最高可達29.4912MHz)
– 低功耗：?jiǎn)蜗嘀悄鼙碛?jì)應用時典型功耗約為3.5mA
– 系統工作在32Khz下功耗約為18μA
– 睡眠模式下芯片整體功耗約為10μA
– 高精度：在5000:1動態范圍內有功誤差小于0.1%;計量參考基準溫度系數典型值為5ppm
– RTC在-25℃~70℃內秒脈沖誤差小于±5ppm，最小校正刻度為0.068ppm
– 封裝形式：LQFP100
? 處理器相關
– ARM Cortex-M0內核
– 最高運行頻率可達29.4812Mhz，單相智能表計應用推薦采用3.6864Mhz
– 最大支持192Kbytes FLASH存儲器，擦寫次數10萬次，數據保持時間大于20年
– 最大支持16Kbytes SRAM
– 最大支持32KbytesEEPROM，擦寫次數100萬次，支持byte操作，數據保持時間大于20年
– 單cycle乘法器(32bit*32bit)
– CM0內嵌系統定時器
– 2個DMA控制器
– 支持外部中斷等多種喚醒方式
– 提供完善的集成開發軟硬件環境
? 計量
– 在5000:1動態范圍內有功計量誤差小于0.1%
– 參考電壓溫度系數典型值為5ppm
– 支持零線和火線雙通道有功功率、無功功率、視在功率、電流有效值同時測量
– 支持零線和火線雙通道有功電能、無功電能、視在電能同時計量
– 提供電壓有效值及電壓線頻率測量
– 提供采樣通道增益及offset校正功能
– 提供功率因數
? RTC
– 硬件自動溫補，滿足國家標準的精度和功耗要求
– 溫度傳感器：提供準確的溫度值，-25℃～70℃范圍內測溫精度為±1℃
– 功耗優于2μA
? LCD
– 支持4*34、6*32、8*30
– 支持DMA自動輪顯，不需要啟動CPU
– Charge pump提供LCD電壓，支持寬電壓、全溫度范圍清晰顯示
– 自動輪顯功耗優于20μA
? 其他外設
– 高速GPIO，支持與不同電壓外設器件的接口
– 10bit ADC：溫度傳感器/電池電壓檢測/通用ADC分時復用
– 電壓檢測LVD：檢測芯片電源電壓;檢測外部電壓
– 兩個比較器CMP1和CMP2：檢測外部電壓，其中CMP2功耗低于1μA，支持停電下的低功耗電源監測
– 定時器：2個32bit擴展定時器，2個RTC定時器，1個CM0內嵌系統定時器
– UART：最多5個，支持自動波特率，支持紅外調制，支持UART喚醒
– I2C：1個
– SPI：1個
– 看門狗：硬件看門狗
– 按鍵中斷：2個，管腳復用
– 外部中斷：4個，管腳復用
? 加密
– 硬件真隨機數產生器，符合美國NIST的FIPS 140-2標準
– AES128/192/256硬件加密，符合FIPS197標準，支持EBC/CBC/CTR/GCM/GMAC模式
– ECC192硬件加速器

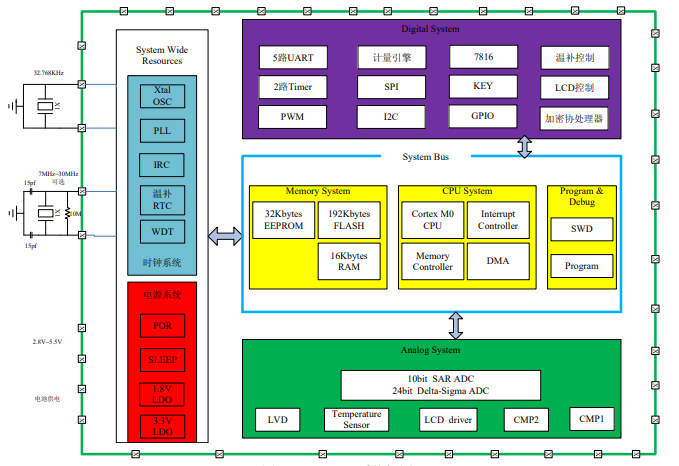

系統框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋銳能微全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

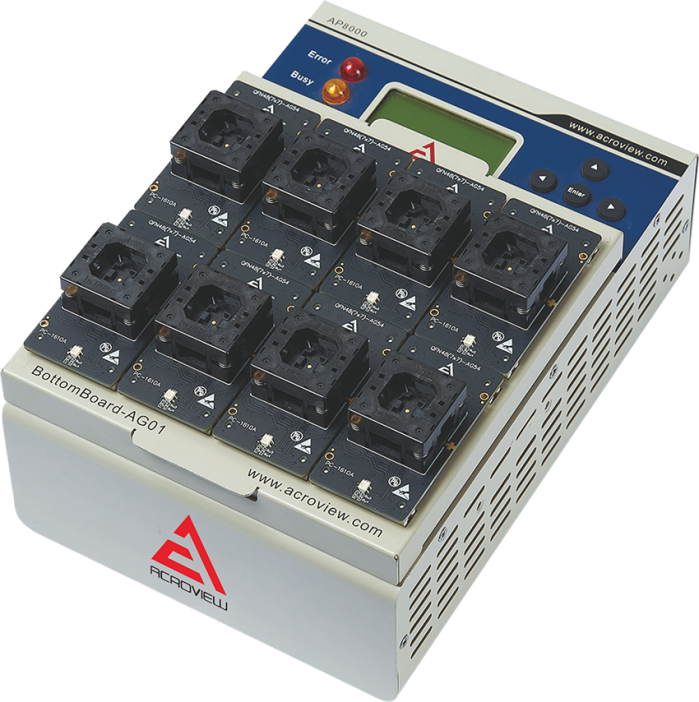

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋QUECTEL, BEKEN, elmos, Nation, HiTrendtech等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
