Texas Instruments SN74LVC165A/SN74LVC165A-Q1移位寄存器是8位并行負載寄存器，具有支持菊花鏈的串行 (SER) 輸入以及標準和反向輸出。 使用移位或加載選擇引腳將數據異步加載到設備。這些移位寄存器支持局部關斷，具有反向驅動保護功能，3.3V時最大傳播延遲時間為20ns。SN74LVC165A-Q1寄存器符合汽車應用類AEC-Q100認證。這些移位寄存器用于增加微控制器上的輸入數量以及讀板修改。

數據手冊：

*附件：SN74LVC165A-Q1數據表.pdf

*附件：SN74LVC165A數據表.pdf

特性

• 支持局部關斷，具有反向驅動保護功能
• 高推挽輸出驅動力：
  • ±24 mA 下 3.3 V
  • ±8 mA 下 2.3 V
  • ±4 mA 下 1.65 V
• 最大傳播延遲時間：20ns（3.3V時）
• 耐過壓輸入支持高達5.5V
• 工作電壓范圍：1.1 V至3.6 V
• [SN74LVC165A-Q1]：
  • 符合汽車應用類AEC-Q100標準：
    • 器件溫度1級：-40°C至125°C
    • 器件HBM ESD分類級別2
    • 器件CDM ESD分類級別C4B
• 閉鎖性能超過100mA，符合JESD78標準

應用

• 增加微控制器上的輸入數量
• 讀板修改

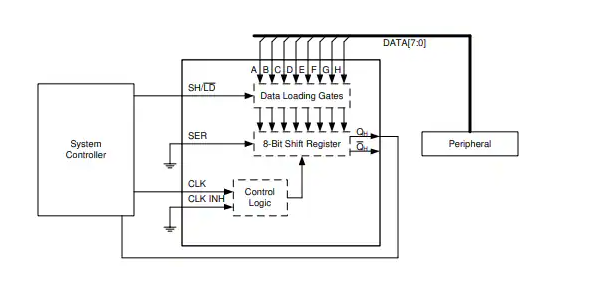

框圖
