LMR60460-Q1是一款3V至36V （42V瞬態）、6A、汽車級同步降壓轉換器。LMR60460-Q1采用超緊湊的2.5mm×2mm QFN-9封裝，具有可潤濕側翼，有助于最大限度地降低電感并實現低EMI性能，從而促進汽車和其他噪聲敏感設計的認證。

所有器件型號的輸出電壓范圍為 1V 至 20V，輸出配置可調。每個變體還能夠通過將輸出電壓節點直接連接到反饋引腳來提供固定的輸出電壓。器件比較表提供了有關固定輸出電壓選項的詳細信息。電流模式控制架構具有30ns的最小導通時間，可在高頻下實現高轉換比、輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。
*附件：lmr60460-q1.pdf

漏極開路電源良好輸出有助于滿足電源排序要求。LMR60460-Q1 的 MODE/SYNC 引腳允許用戶在強制脈寬調制 （FPWM）、自動模式或外部同步作模式之間進行選擇。

LMR60460-Q1 旨在降低輸出電容，從而實現緊湊的 PCB 布局并節省系統成本。LMR60460-Q1 是引腳兼容器件系列的一部分，電流水平范圍為 0.6A 至 6A。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 寬工作輸入電壓：3V至36V（絕對最大值42V）
• 提供固定1.8V/ADJ、3.3V/ADJ、3.8V/ADJ和5V/ADJ的可編程輸出電壓選項
  • 可調輸出電壓范圍為 1V 至 20V
• 超低靜態電流
  • 關斷電流：0.65μA
  • 空載待機電流：5μA
• 優化的控制環路，實現低輸出電容
• 針對超低 EMI 要求進行了優化：
  • 促進 CISPR 25 5 類合規性
  • 低電感HotRod? QFN封裝
  • 提供擴頻選項
• 開關頻率為 200kHz – 2.2MHz
• 最小導通時間tON低（典型值為30ns）
• 提供 FPWM、PFM 或外部頻率同步
• 專為可擴展電源而設計
  • 引腳兼容 LMR60406-Q1、LMR60410-Q1、LMR60420-Q1、LMR60430-Q1、LMR60440-Q1、LMR60441-Q1 和 LMR60450-Q1
• 用于電源排序的電源良好輸出

參數

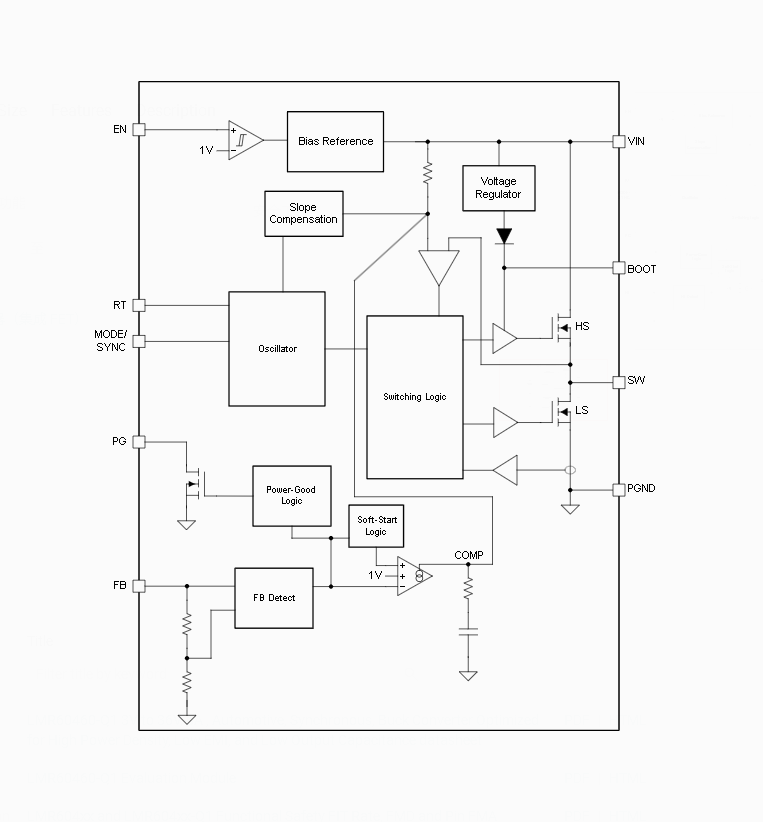

方框圖

?1. 產品概述?
LMR60460-Q1是德州儀器（TI）推出的汽車級同步降壓轉換器，具有以下核心特性：

• ?輸入電壓范圍?：3V至36V（瞬態耐受42V）
• ?輸出電流?：6A
• ?封裝?：2.5mm × 2mm WQFN-FCRLF超緊湊封裝，帶可潤濕側翼
• ?關鍵優化?：高功率密度、低EMI、低輸出電容設計

?2. 主要特性?

• ?汽車認證?：符合AEC-Q100 Grade 1標準（-40°C至125°C環境溫度）
• ?功能安全?：提供文檔支持功能安全系統設計
• ?低靜態電流?：關斷電流0.65μA，空載待機電流5μA
• ?控制模式?：支持FPWM（強制脈寬調制）、PFM（脈沖頻率調制）及外部時鐘同步
• ?保護功能?：過壓/欠壓保護、熱關斷、可編程電流限制

?3. 應用場景?

• 汽車攝像頭系統
• 駕駛員輔助系統（ADAS）
• 汽車車身電子

?4. 設計亮點?

• ?EMI優化?：支持CISPR 25 Class 5標準，可選擴頻調制降低噪聲
• ?引腳兼容性?：與LMR604xx-Q1系列其他型號（0.6A至6A）兼容
• ?快速瞬態響應?：30ns最小導通時間，支持高頻率轉換

?5. 典型電路配置?

• ?輸出設置?：可通過FB引腳連接分壓電阻實現1V至20V可調輸出，或直接短接至固定電壓（1.8V/3.3V/3.8V/5V）
• ?頻率設置?：RT引腳外接電阻調節開關頻率（200kHz至2.2MHz）
• ?模式選擇?：MODE/SYNC引腳控制工作模式（自動/FPWM/同步）

?6. 關鍵參數?

• ?效率?：典型值>90%（12V輸入轉3.3V輸出，滿載6A）
• ?熱阻?：結至環境熱阻（RθJA）81°C/W（四層板實測）
• ?保護閾值?：輸入欠壓鎖定（UVLO）3.5V（典型值），過壓保護（OVP）37V

?7. 文檔結構?
文檔包含詳細規格、引腳功能、電氣特性、應用設計指南（含布局建議）、熱性能數據及EMI測試結果，并提供參考電路圖和PCB布局示例。
