配置過程：

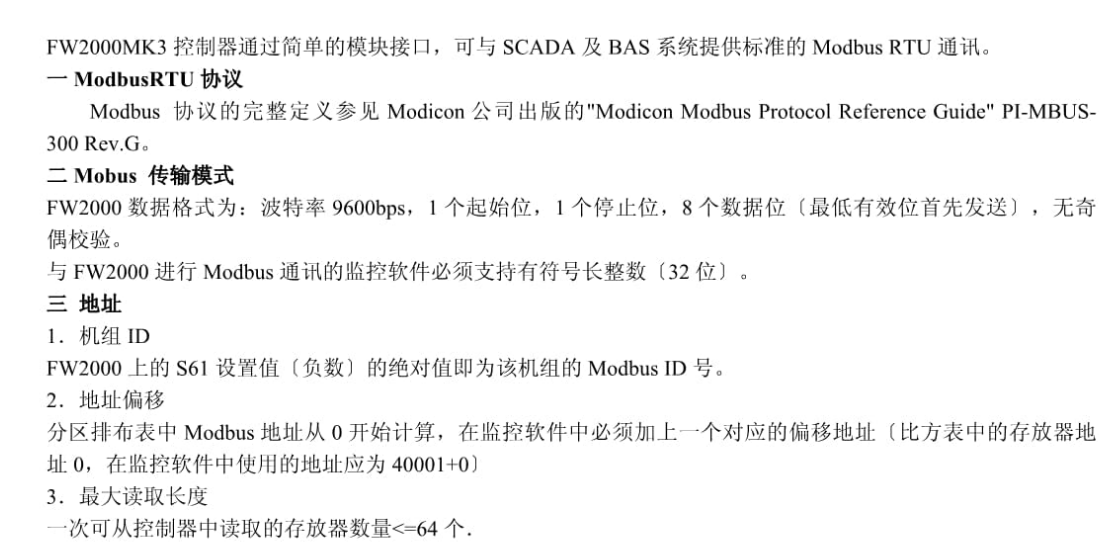

首先打開從站手冊，設置通訊參數。

從手冊可知，冷機波特率為9600，8個數據位（低位在前）1個停止位無校驗

設置從站地址為1

記住以上參數打開網關配置軟件開始進行網關配置。

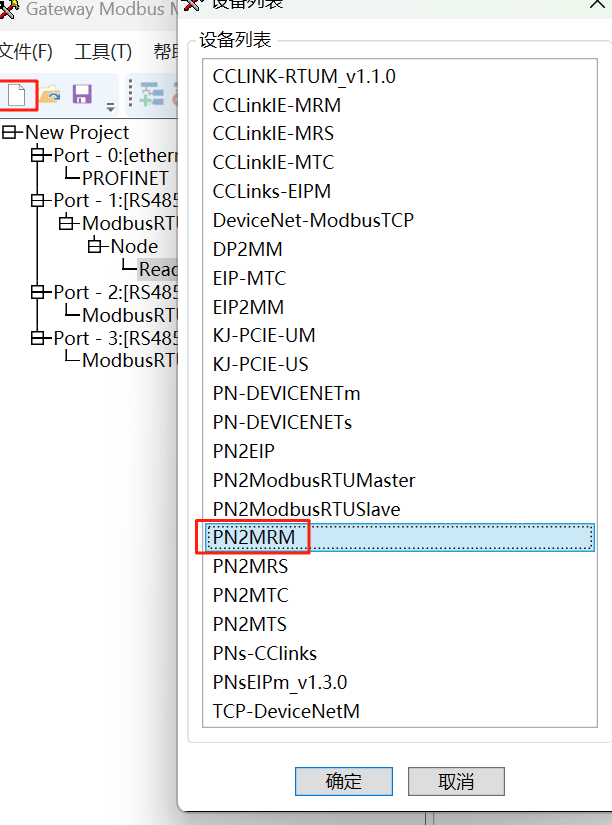

新建項目選擇PN2MRM。

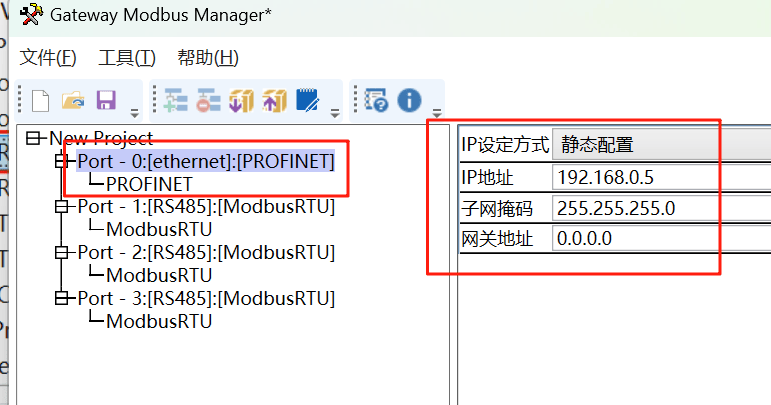

設置網關IP地址與設備名稱（已改成由Profinet主站分配）

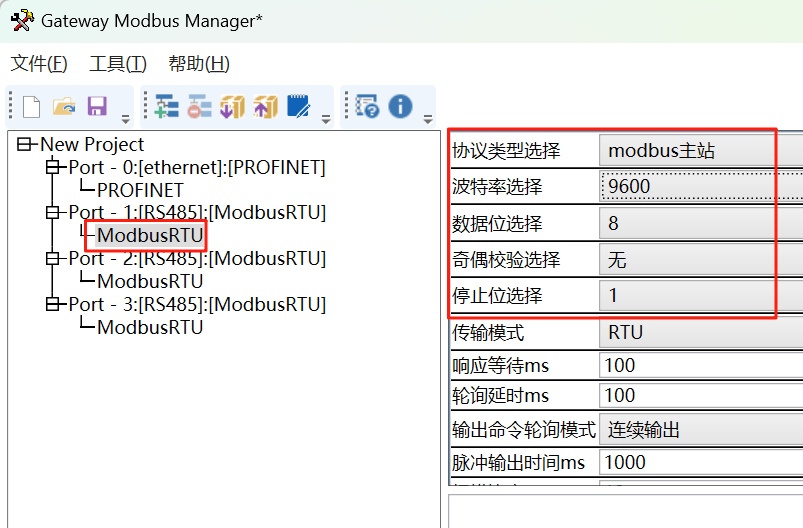

設置網關的485參數，和從站冷機保持一致。

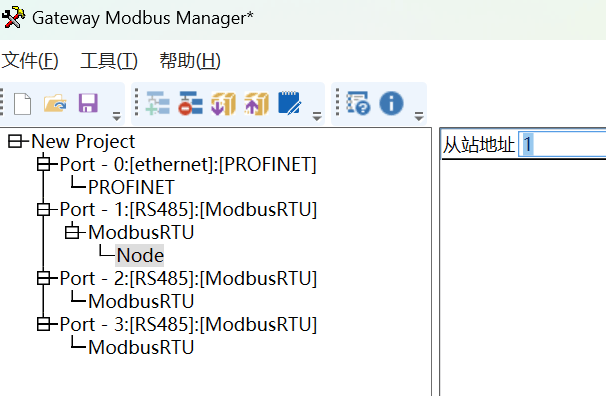

右鍵添加從站地址，如有多個從站多次添加并分別寫入不同站地址即可。

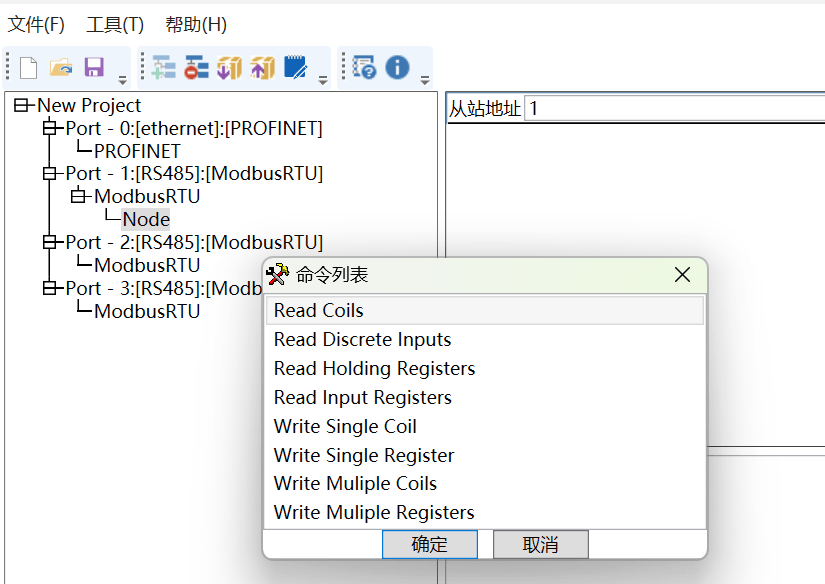

添加Modbus功能碼，從手冊可知驅動器支持03/04/06/10功能碼。此處以03功能碼為例，讀保持寄存器。

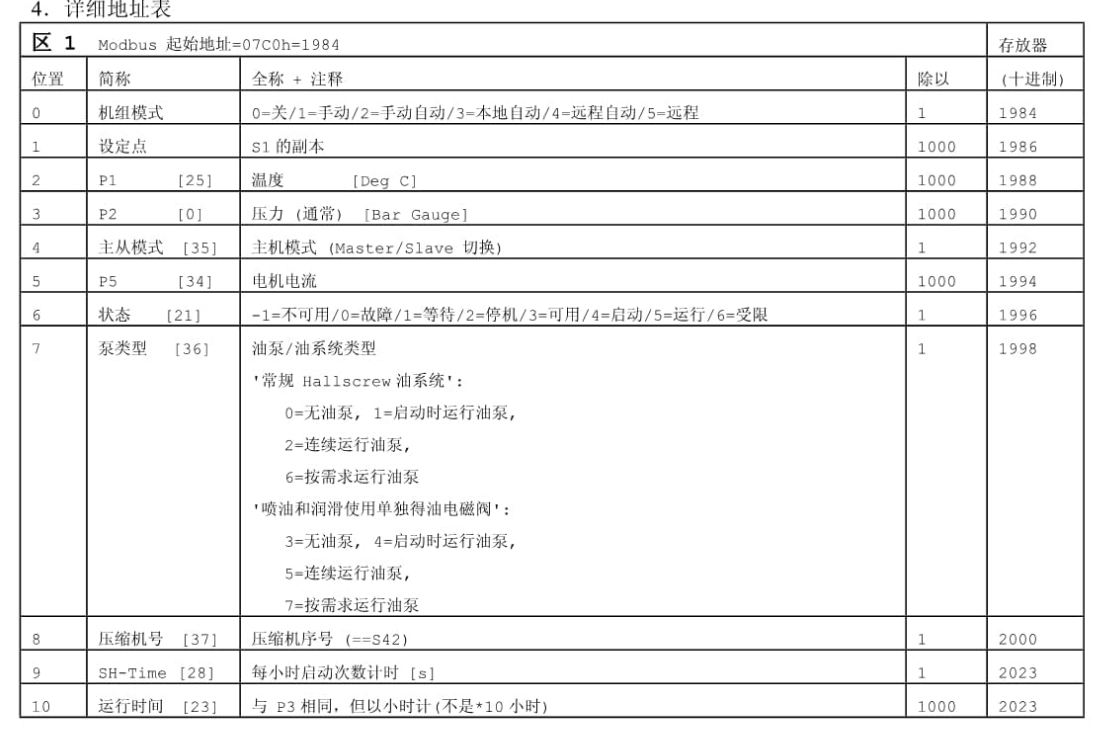

填寫寄存器地址，如想讀取表中的溫度值，從表中可得知地址為1988（十進制）

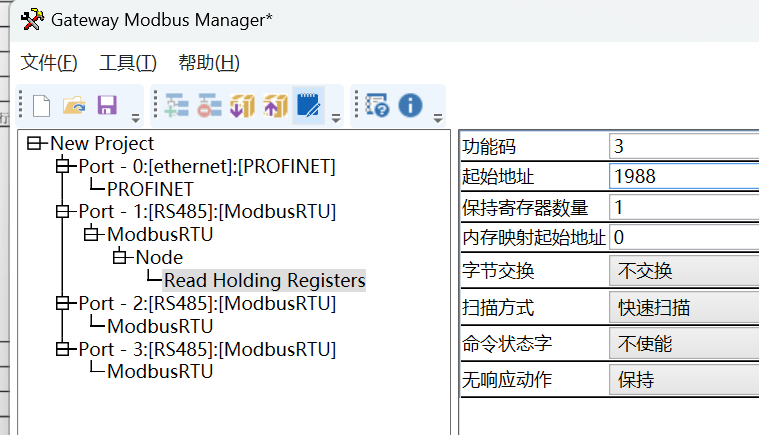

將十進制地址填寫進網關的起始地址中，寄存器數量1個，由于從站數據低位在前可在字節交換處進行二字節交換或四字節交換。

下載配置到網關即可。

PLC配置

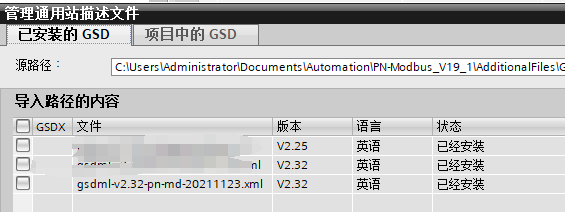

打開Profinet組態軟件并導入網關GSD文件

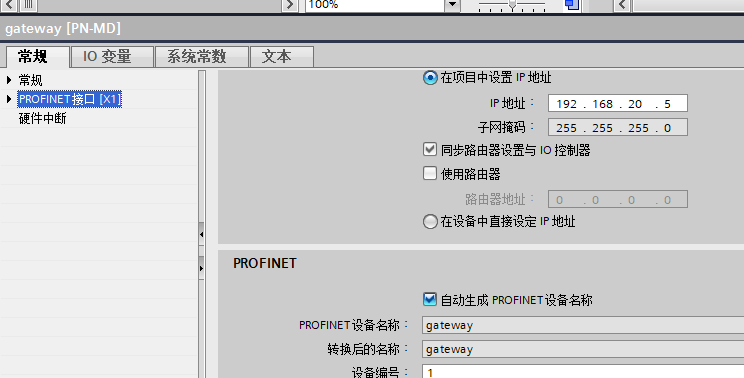

添加網關模塊，設置設備名稱及IP地址

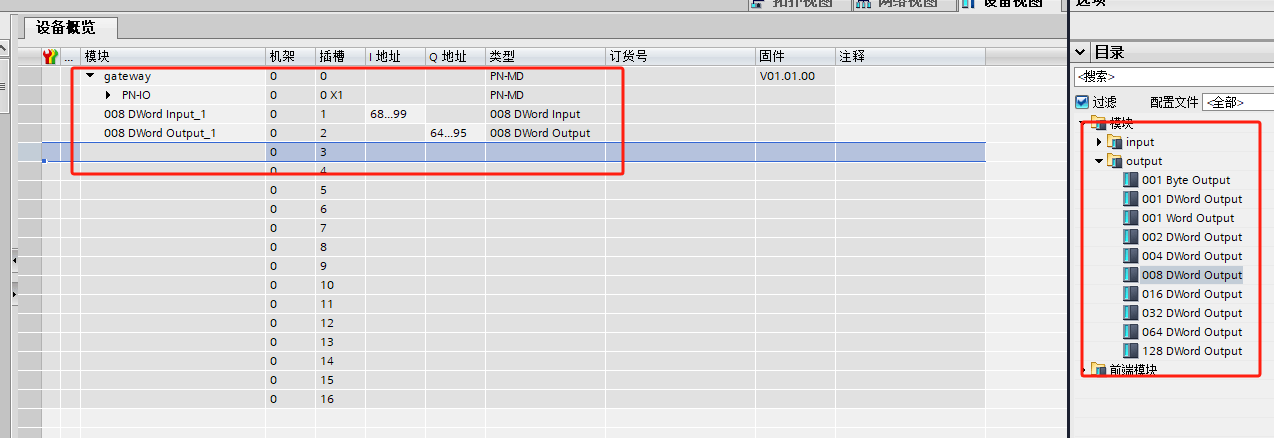

最后設置Profinet一側的輸入輸出長度與地址，和Modbus數據長度匹配就好。

確認無誤后將組態下載進入PLC并將從站設備名稱及IP分配給網關即可。
