本案例為西門子1200PLC借助PROFINET轉EtherNet/IP網關與搬運機器人進行連接的配置案例。所需設備包括：西門子1200PLC、Profinet轉EtherNet/IP網關以及發那科（Fanuc）機器人。

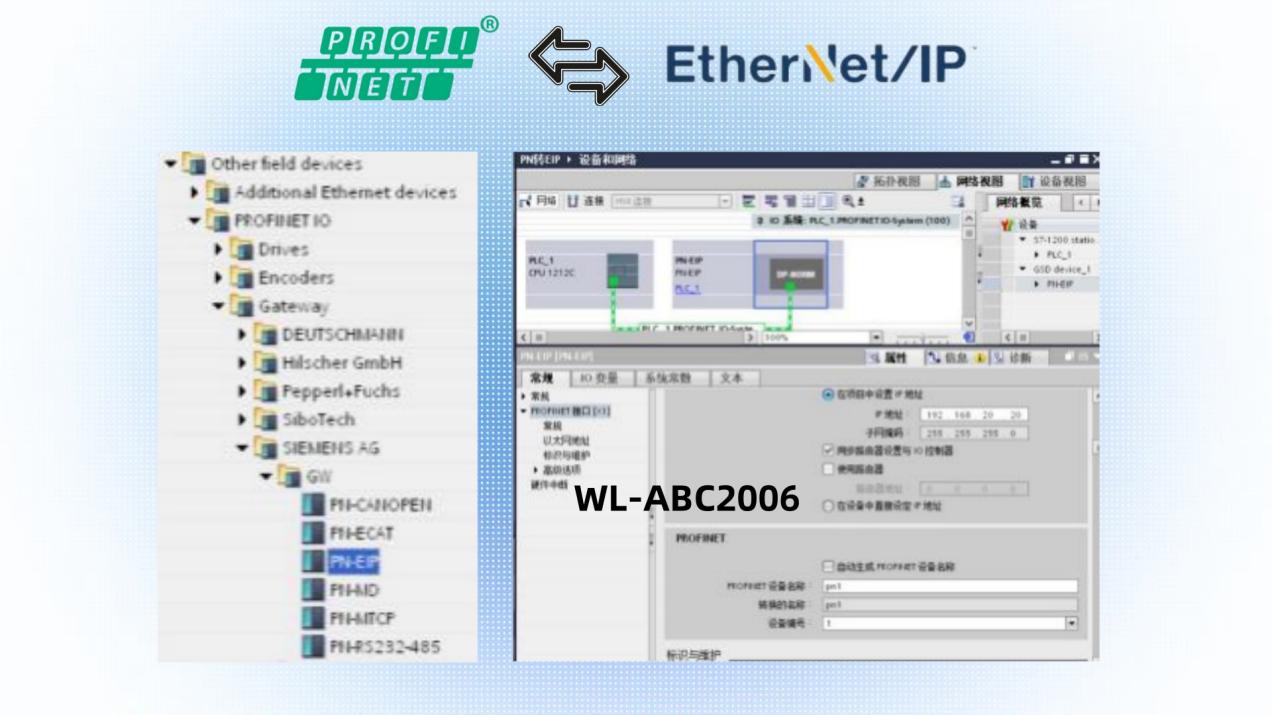

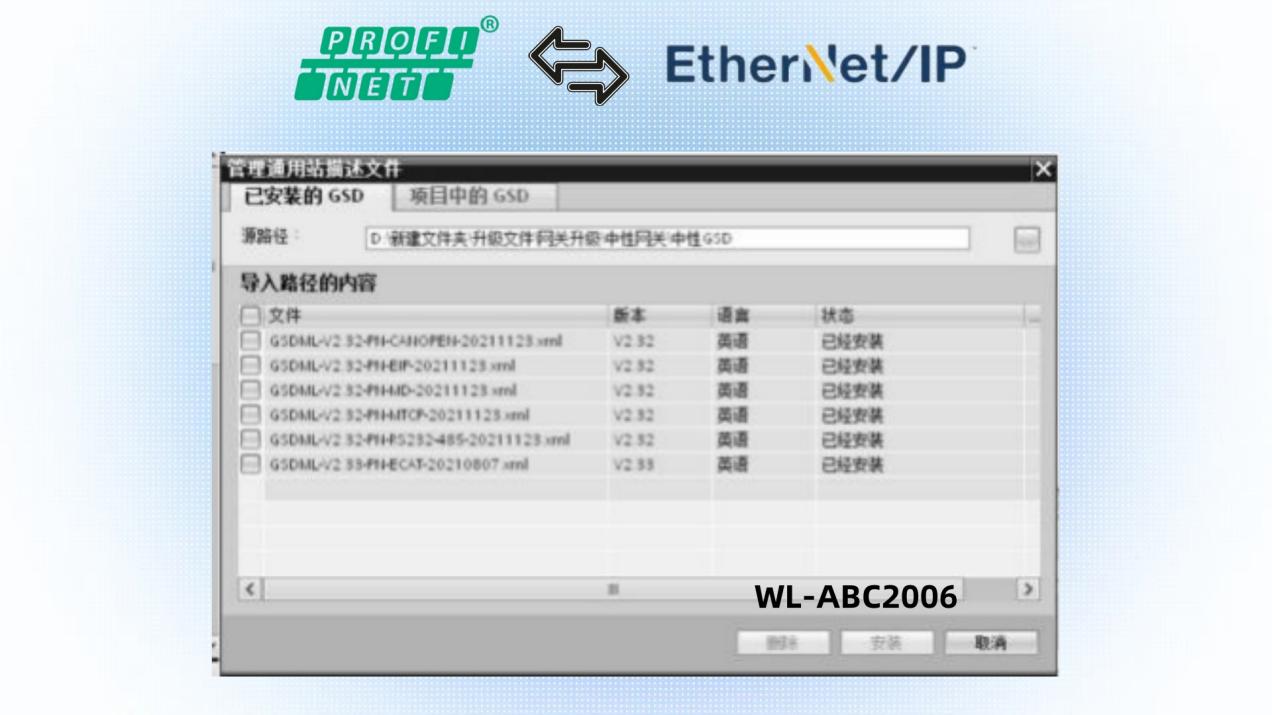

開啟在工業自動化控制領域廣泛應用、功能強大且專業的西門子博圖配置軟件。待軟件界面準備妥當后，導入包含網關設備關鍵配置信息、對系統準確運行至關重要的網關GSD文件。

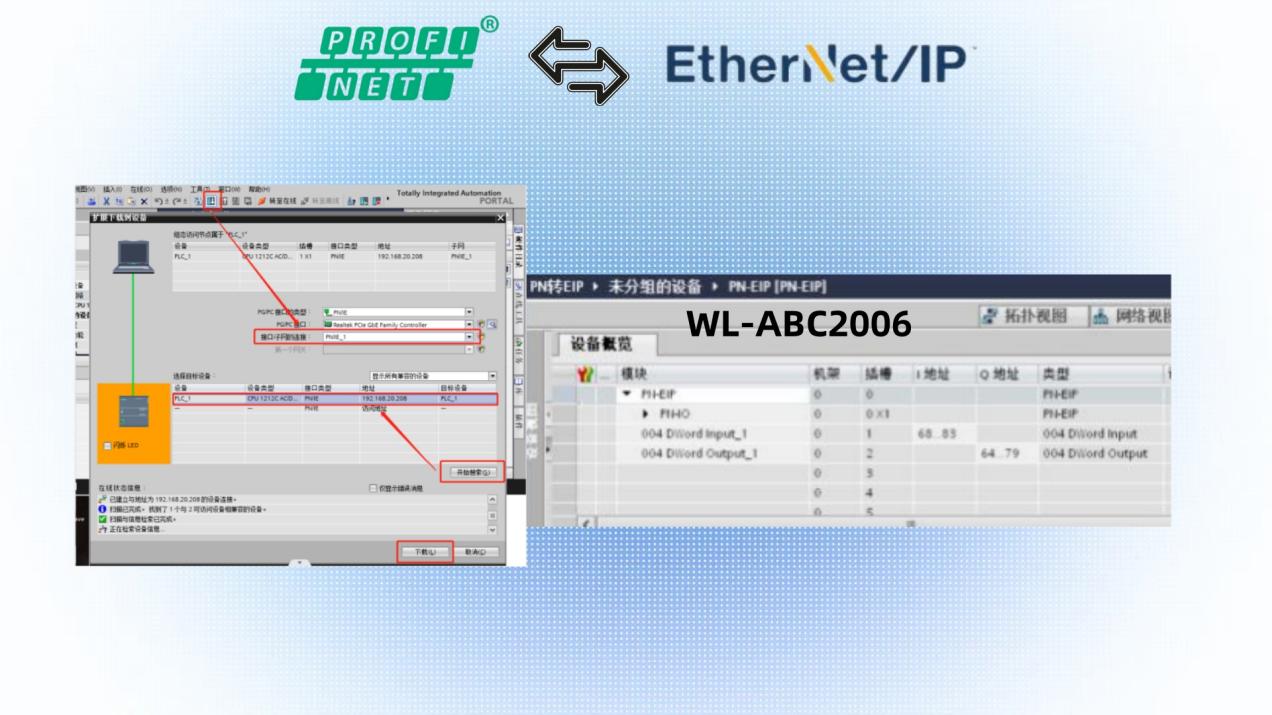

設定發送與接收數據的長度（可增添更大的長度值），將組態下載至可編程邏輯控制器（PLC）

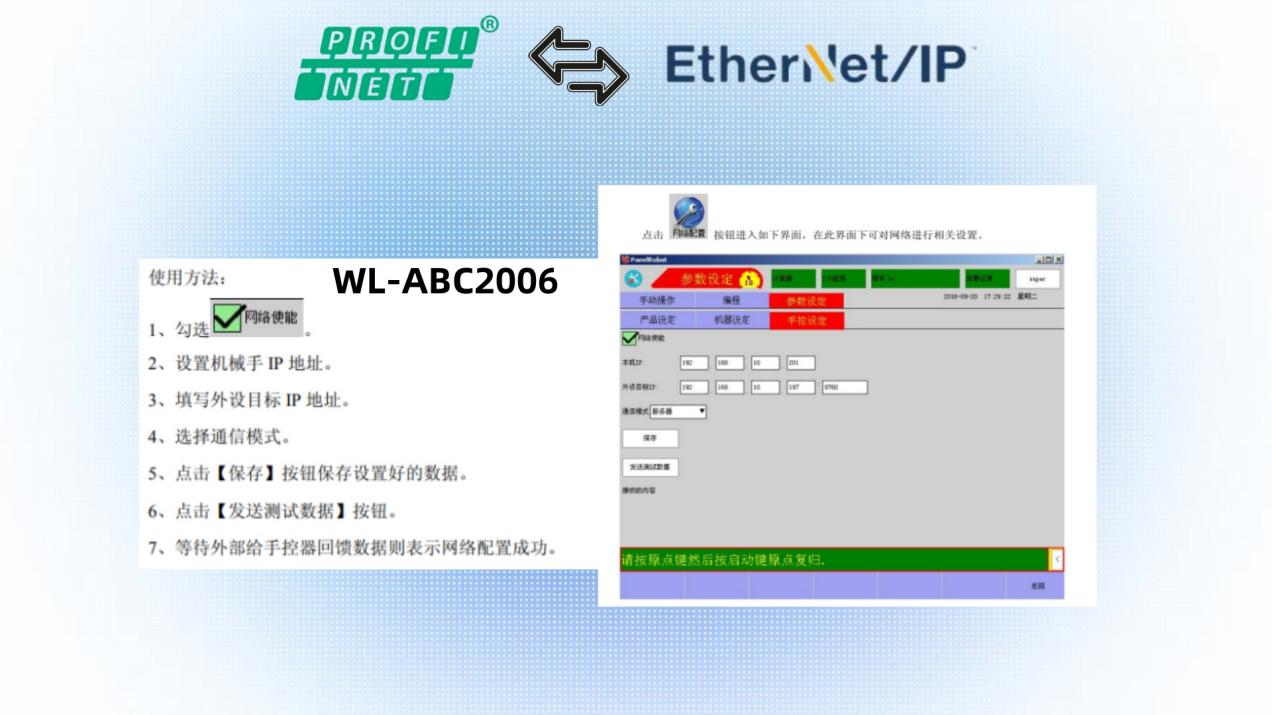

為確保機器人能夠正常接入網絡并實現與其他設備的有效通信，需要對機器人的IP地址進行精準設置。具體操作時，先找到機器人的設置界面入口，通常可以通過特定的操作指令或者界面按鈕進入。打開機器人的設置菜單后，在眾多的選項中仔細定位到與主機通訊相關的選項，該選項包含了關于網絡連接以及IP地址配置等關鍵信息。

Assemblyinstance的輸入輸出為100/150。

若設備無法導入eds文件，可從網關的eds文件中查找相關參數。

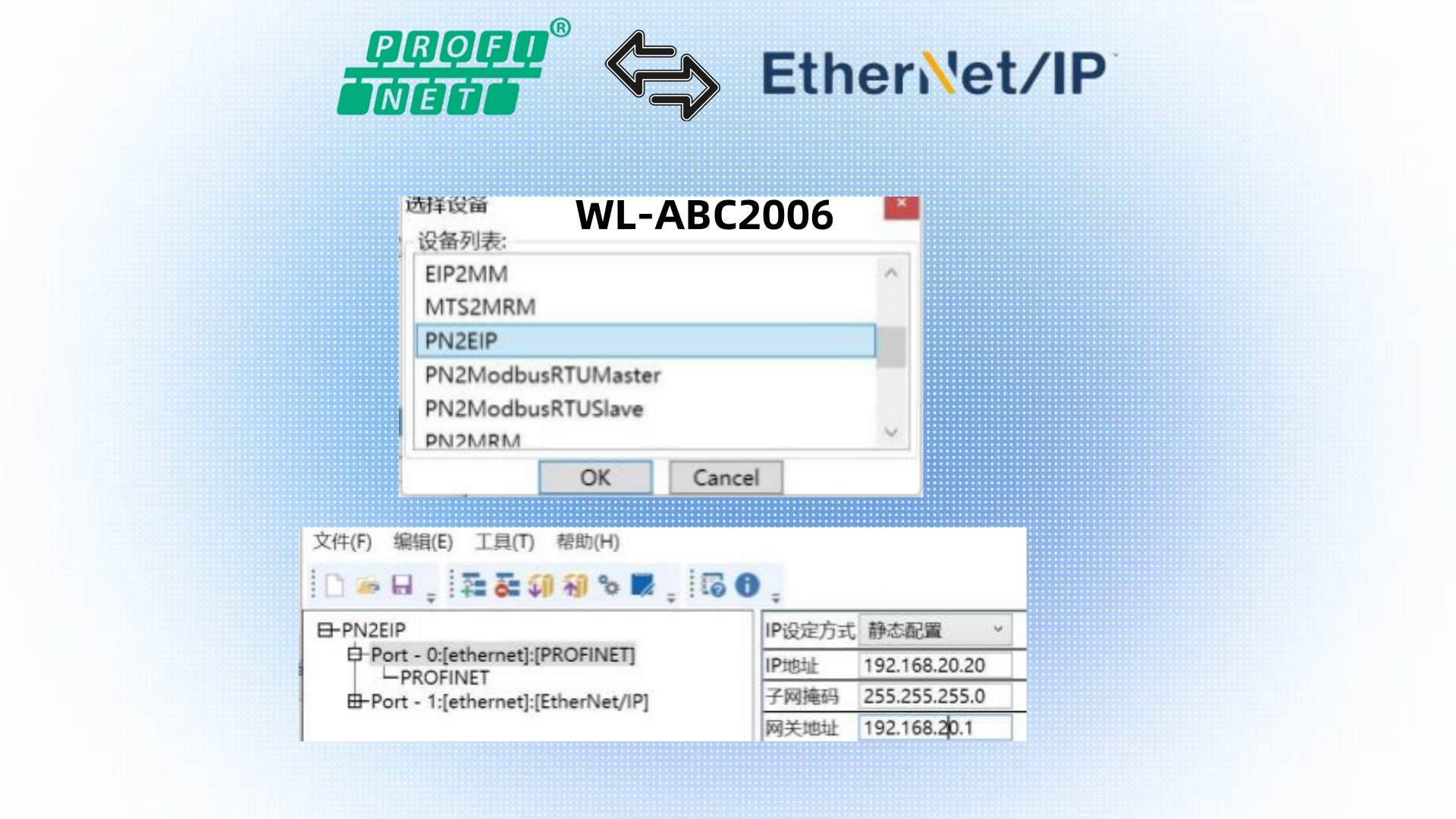

開啟網關配置軟件，鑒于網關充當EtherNet從站，故選擇PN2EIP，對網關Profinet端的IP地址及設備名稱進行設置（需與博圖組態保持一致）。

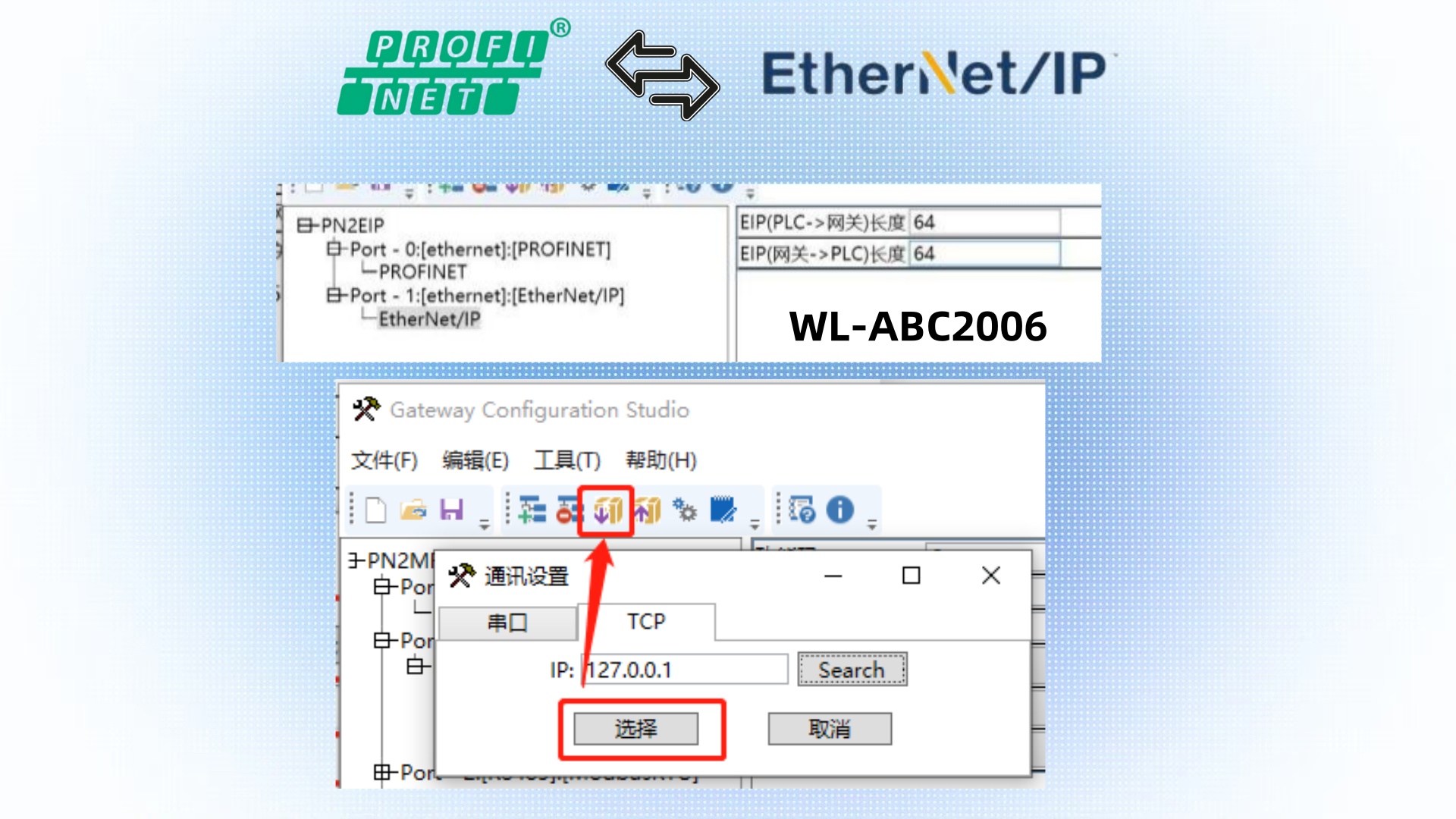

數據長度為64字節（機器人設置為32個字所以要換算為64字節保持一致）

設置網關在EtherNet端的IP地址，設置網關在EtherNetIP中的數據長度

綜上所述，可編程邏輯控制器（PLC）利用 Modbus 轉 EtherNET IP 網關達成與五軸機器手臂的通信案例，為工業自動化技術發展的一個典型范例。借助 Modbus 轉 EtherNET IP 網關，能夠?qū)崿F(xiàn)不同設備的兼容，進而提高工業自動化系統的可靠性和安全性。
