Texas Instruments LMK1D1208I I^2^C低附加抖動 LVDS緩沖器具有兩個輸入和八對差分LVDS時鐘輸出（OUT0到OUT7），且時鐘分配偏差最小。輸入可以為LVDS、LVPECL、LVCMOS、HCSL或CML。

數據手冊：*附件：Texas Instruments LMK1D1208I I2C低附加抖動LVDS緩沖器數據手冊.pdf

TI LMK1D1208I I^2^C低附加抖動LVDS緩沖器專為驅動50?傳輸線路而設計。而且，用戶在單端模式下驅動輸入時，它們應該對未使用的負輸入引腳施加適當?shù)钠秒妷?。I^2^C編程使該器件能夠配置為單組緩沖區（兩個輸入之一分配到八個輸出對）或雙組緩沖區（每個輸入分配到四個輸出對）。LMK1D1208I的每路輸出都可以配置為具有標準 (350mV) 或增強 (500mV) 擺幅。LMK1D1208I通過I^2^C編程集成了單個輸出通道的啟用/禁用。該緩沖器具有失效防護輸入，可防止在沒有輸入信號的情況下輸出發生振蕩并允許在提供VDD之前輸入信號。

LMK1D1208I在1.8V、2.5V或3.3V電源環境下工作，其特點是溫度范圍為–40°C至105°C（環境溫度）。

特性

• 具有2路輸入和8路輸出的高性能LVDS時鐘緩沖器系列
• 輸出頻率最高可達2GHz
• 電源電壓：1.8V、2.5V或3.3V± 5%
• 通過I^2^C編程實現器件配置
  • 單獨的輸入和輸出啟用/禁用
  • 單獨的輸出振幅選擇（標準或增強）
  • 組輸入多路復用器
• 通過IDX引腳配置四個可編程I^2^C地址
• 低附加抖動：156.25MHz下12kHz至20MHz范圍內的RMS最大值小于60fs
  • 超低相位本底噪聲：-164dBc/Hz（典型值）
• 超低傳播延遲： <575ps（最大值）
• 輸出偏移：20ps（最大值）
• 通用輸入接受LVDS、LVPECL、LVCMOS、HCSL和CML
• 故障安全輸入
• LVDS基準電壓VAC_REF可用于電容耦合輸入
• 工業溫度范圍：-40°C至+105°C
• 采用6mm × 6mm、40引腳VQFN (RHA)封裝

應用實例

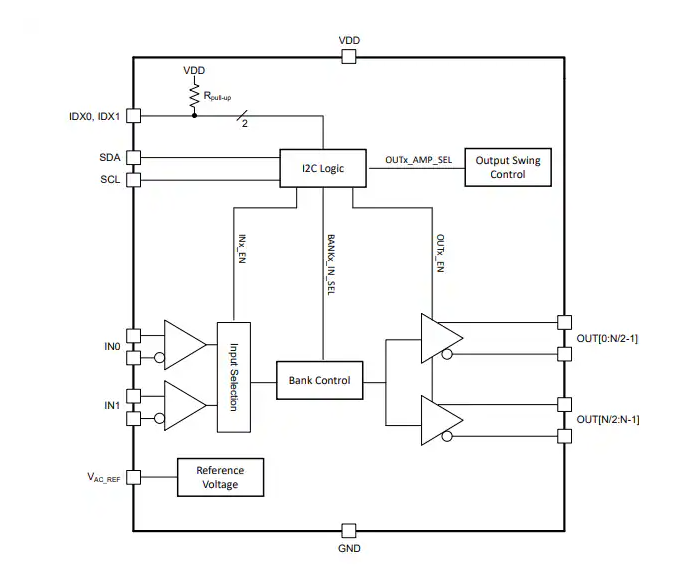

框圖

高性能LVDS時鐘緩沖器LMK1D1208I技術解析

一、產品概述

LMK1D1208I是德州儀器(TI)推出的一款I2C可編程低附加抖動LVDS緩沖器，屬于高性能時鐘緩沖器系列產品。該器件具有2個輸入和8對差分LVDS時鐘輸出(OUT0至OUT7)，專為電信、網絡、醫療影像、測試測量設備等應用場景設計。

?關鍵特性?：

• 輸出頻率高達2GHz
• 工作電壓：1.8V/2.5V/3.3V ±5%
• 通過I2C編程實現設備配置
• 低附加抖動：<60fs RMS(12kHz至20MHz帶寬@156.25MHz)
• 極低相位噪聲基底：-164dBc/Hz(典型值)
• 極低傳播延遲：<575ps(最大值)
• 輸出偏斜：20ps(最大值)

二、架構與功能特性

2.1 功能框圖

LMK1D1208I采用模塊化設計，主要包括：

• 輸入選擇模塊(支持LVDS/LVPECL/LVCMOS/HCSL/CML輸入)
• 銀行控制模塊(雙銀行架構)
• I2C邏輯控制模塊
• 輸出驅動模塊(8通道LVDS輸出)

2.2 核心功能

?輸入配置靈活性?：

• 支持2:1多路復用器模式或雙銀行模式
• 各輸入可獨立啟用/禁用
• 支持故障安全輸入操作，防止無輸入信號時輸出振蕩

?輸出控制?：

• 8對差分LVDS輸出分為2個銀行(各4對)
• 每對輸出可獨立啟用/禁用
• 支持標準(350mV)或增強(500mV)輸出擺幅選擇

?I2C編程?：

• 支持標準模式(100kHz)、快速模式(400kHz)和超快速模式(1MHz)
• 通過IDX0/IDX1引腳提供4個可編程I2C地址選項

三、電氣特性與性能參數

3.1 電源特性

• 靜態電流：55mA(典型值，所有輸出啟用且無終端)
• 工作電流@100MHz：75-95mA(標準擺幅)/110mA(增強擺幅)

3.2 輸入特性

?差分輸入?：

• 輸入頻率范圍：DC至2GHz
• 差分輸入電壓(VIN,DIFF(p-p))：最小0.3Vpp
• 輸入共模電壓(VICM)：0.25V至2.3V(取決于供電電壓)

?單端LVCMOS輸入?：

• 輸入電壓擺幅：0.4V至3.465V
• 輸入轉換速率：≥0.05V/ns

3.3 輸出特性

?LVDS輸出?：

• 差分輸出電壓(VOD)：
  • 標準擺幅：250-450mV
  • 增強擺幅：400-650mV
• 輸出共模電壓(VOC(SS))：0.8-1.375V
• 輸出上升/下降時間：300ps(20%-80%)
• 輸出偏斜：≤20ps(同一器件內)
• 器件間偏斜：≤250ps

?抖動性能?：

• 隨機附加抖動：<60fs RMS(12kHz-20MHz@156.25MHz)
• 相位噪聲基底：-164dBc/Hz(典型值)

四、選型與器件對比

LMK1D1208I屬于TI的LMK1Dxxxx緩沖器系列，與其他型號對比：
