1.應用挑戰

鋰電池“數字身份證”時代來臨，市場監管總局發布《鋰離子電池編碼規則》(GB/T 45565—2025)將于 11 月正式施行，為電池打造“一池一碼”，實現全生命周期溯源。新標準覆蓋單體電池至電池系統全層級，以復合編碼為每塊電池賦予唯一身份。

電池生產中，大容量電池模塊由多個電池單元組成，每個單元都有條碼標簽。為契合新國標、保障質量與工序追溯，即便電池單元旋轉，也需可靠讀碼。成品電池模塊也有條碼標簽，因此準確讀碼技術成為關鍵，倍加福智能視覺登場，為電池新國標落地提供有力支撐。

2.目標

為保障產品質量和生產過程的可追溯性，每個電池單元及其組成的電池模塊都有對應的標識。在焊接前，未連接的電池單元被整齊地排列在托盤中，并運送至機器人工作站。機器人隨后進行準確定位，將電池單元準確送入焊接機。

在焊接工序啟動之前，準確記錄三項關鍵參數至關重要：電池型號(通過Data Matrix碼標識)、基于極性符號的電池單元對齊，以及焊接片的X軸與Y軸準確位置。

鑒于這些編碼采用針刺技術直接標記在電池表面，傳感器須具備敏銳的識別與讀取能力，確保編碼和極性標記的可靠檢測及正確識別。

焊接片的位置坐標被精細捕捉，并與機器人的坐標系統保持一致，以實現準確的焊接操作。整個檢測流程追求效率，同時，對數據的詳盡記錄也不容忽視，確保每一步操作都有跡可循。

3.解決方案

VOS-I 視覺傳感器可同時檢測多達 64 個條碼，即使在高吞吐量的情況下，也能檢測非常小的條碼標簽，確?？煽康亩鄺l碼讀取。

讀碼器可立即檢測到缺失的電池單元，集成腳本執行評估功能，還可識別缺失的電池單元和空槽。通過初步評估，可減少控制系統的工作量。設備集成有相關接口，可調整數據輸出格式。

技術特性

多種照明和不同焦距的鏡頭可供選擇

廣泛的檢測范圍，檢測距離可達2米

分辨率，最高可達 520 萬像素

4.產品優勢

VOS-I 系列視覺傳感器可以評估條碼質量，排除讀取錯誤，并在條碼質量不佳時發出相應的信號。不同的傳感器版本，提供不同的分辨率，最高可達 520 萬像素。

該產品系列配備內置光源和鏡頭，以及可通過C-mount 接口，靈活安裝組合外置鏡頭、外置光源，從而可在各種距離和檢測范圍內使用。通過客戶端-服務器網絡可連接多臺 VOS-I 設備，擴展檢測范圍。

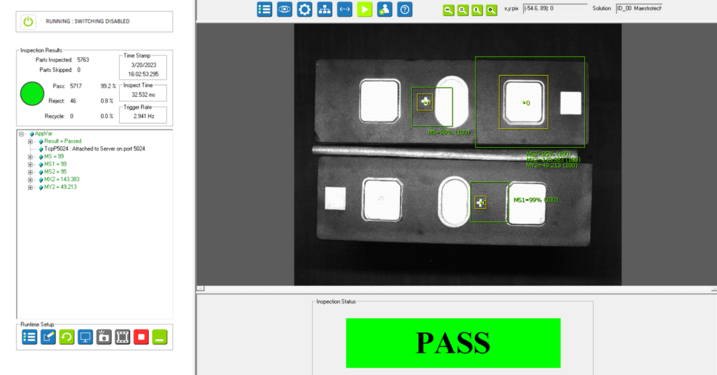

通過 Data Matrix 碼識別電池單元

電池單元對齊測試

5.產品特性

亮點

可靠讀取各種常見的一維碼和二維碼，以及DPM碼(激光刻印/點陣)

多碼讀取，一次可讀取多達 64 個條碼，包括自動檢測條碼質量。

內置多種通訊協議，可集成到ERP系統，實現端到端通信。

靈活設置輸出字符串的格式，并通過腳本進行初步評估。
