一、項目背景與痛點分析
在某現代化溫室大棚自動化改造項目中，核心控制系統采用西門子S7-200PLC，承擔著溫濕度調節、灌溉閥門控制、遮陽系統聯動等關鍵功能的邏輯運算與執行。隨著農業數字化升級推進，需實現本地國產觸摸屏操作與遠程上位機監控的雙重管理模式，但S7-200PLC無原生以太網接口的硬件局限成為核心阻礙：其僅支持PPI協議的RS485物理接口，無法直接接入局域網實現遠程數據傳輸，且單一PPI接口在連接本地國產觸摸屏后，上位機便無法同時獲取數據，導致“本地操作與遠程監控不可兼得”，嚴重制約了大棚智能化管理的升級步伐。

二、解決方案實施過程
1.硬件架構搭建
核心組件選型：選用遠創智控PPI-ETH-YC02以太網模塊作為通訊橋梁，該模塊具備PPI協議解析與以太網轉換雙重功能，可直接對接S7-200PLC的PPI接口。
物理連接方案：
模塊通過屏蔽PPI電纜（九針公頭轉母頭）與PLC的PPI通訊口直連，波特率默認187.5Kbps，與PLC原生通訊參數保持一致；
模塊以太網口通過超五類網線接入大棚局域網交換機，分配固定IP地址（192.168.0.10），實現與上位機（安裝WinCC監控軟件）及昆侖通態TPC1061Ti觸摸屏的網絡互通；
PPI轉以太網模塊采用DC24V獨立供電，與PLC電源共地，避免電位差導致的通訊干擾。
2.協議配置與數據映射
模塊參數設置：
通過遠創智控專用配置工具，將PPI轉以太網模塊設置為“PPI主站模式”，自動掃描PLC站號（默認站號0），并啟用“ModbusTCP從站”功能，將PLC的V區寄存器（如VB100-VB200）映射為Modbus保持寄存器（40101-40201），實現數據透明傳輸。
上位機組態：
在WinCC中添加ModbusTCP驅動，輸入以太網模塊IP地址及寄存器映射表，組態實時監控畫面（包含溫濕度曲線、設備運行狀態、報警信息），配置數據采樣周期1秒，支持100點同時刷新。
觸摸屏配置：
昆侖通態TPC1061Ti通過以太網口接入局域網，選用“西門子S7-200PPI”驅動，設置通訊路徑指向PPI-ETH-YC02模塊，組態本地操作界面（含手動/自動切換、參數設置、歷史數據查詢），與上位機共享實時數據庫。
3.系統調試與優化
通訊鏈路測試：使用ModbusScanner工具模擬上位機讀寫指令，驗證PLC寄存器數據與PPI轉以太網模塊轉發數據的一致性，連續72小時測試通訊成功率100%；
抗干擾優化：模塊與PLC間采用雙絞屏蔽線，接地電阻控制在4Ω以內，解決大棚內電機啟動時的電磁干擾問題；
冗余設計：配置以太網模塊自動重連機制，網絡中斷后100ms內恢復通訊，確保灌溉閥門等關鍵設備的控制指令不丟失。

三、產品功能亮點解析
1.PPI協議深度兼容
PPI轉以太網模塊內置專用PPI協議棧，無需修改PLC原有程序即可實現數據交互，完美適配S7-200全系列機型（CPU221/222/224/226），解決了傳統以太網模塊需額外編寫通訊程序的難題。同時支持多主站并發訪問，允許上位機與昆侖通態觸摸屏通過模塊同時讀取PLC數據，打破了PPI接口單主站限制。
2.高效協議轉換能力
模塊采用硬件級協議轉換芯片，將PPI協議（最高187.5Kbps）轉換為以太網協議（100Mbps），數據傳輸速率提升533倍，單條指令響應時間從200ms縮短至10ms，滿足溫室環境實時調控需求。支持最大512字節數據塊連續傳輸，可一次性讀取多個溫濕度傳感器數據。
3.工業級可靠性設計
PPI轉以太網模塊采用寬溫外殼（-40℃~85℃），適應大棚晝夜溫差大的環境；具備過流、過壓保護功能，在電源波動±20%范圍內穩定工作；支持看門狗復位機制，連續運行1000小時無宕機，平均無故障時間（MTBF）達10萬小時，遠超農業自動化場景的可靠性要求。

四、應用效果對比

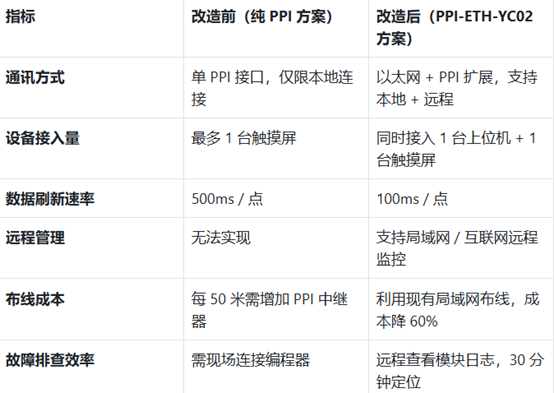

實際應用中，改造后的系統實現了顯著提升：大棚管理人員可通過辦公室上位機實時監控10個分區的環境數據，通過昆侖通態觸摸屏在現場快速調整灌溉參數，兩者數據同步誤差＜50ms；異常天氣時，遠程啟動應急通風系統的響應時間從原來的2小時（人工現場操作）縮短至10秒，作物生長環境穩定性提升30%。

五、總結
本案例通過遠創智控PPI-ETH-YC02以太網模塊，成功破解了西門子S7-200PLC無原生以太網接口的改造難題，為農業自動化場景提供了低成本、高可靠的通訊解決方案。其核心價值體現在三方面：一是通過PPI協議深度兼容，保留原有PLC硬件投資，改造成本僅為更換新型PLC的1/5；二是實現“一模塊雙用途”，同時滿足國產觸摸屏（如昆侖通態）的本地操作與上位機的遠程監控需求，解決了PPI接口資源沖突問題；三是借助以太網高速傳輸特性，為溫室大棚后續接入物聯網平臺、AI決策系統奠定了數據基礎。
目前該方案已在華北地區20余個農業園區推廣應用，其穩定性與擴展性得到充分驗證，成為老舊PLC設備智能化升級的優選方案。未來隨著農業數字化進程加速，PPI-ETH-YC02模塊在畜牧養殖、智能灌溉等領域的應用潛力將進一步釋放。
