當AI大模型參數規模突破萬億級別，傳統單芯片設計遭遇物理極限。芯粒技術通過模塊化組合突破瓶頸，而芯片間互聯帶寬成為決定性因素之一。近期，UCIe 3.0規范將數據傳輸速率從UCIe 2.0的32 GT/s提升至48 GT/s和64 GT/s兩檔，實現帶寬密度翻倍增長。這對常受限于芯片面積內連接數量的芯片間通信至關重要。作為UCIe聯盟的首批中國成員，奇異摩爾將積極參與并踐行升級后的UCIe 標準，為客戶帶來更高性能、更具靈活性和可靠性的片內互聯解決方案，為推動整個芯粒生態系統的發展貢獻更多力量。

“芯粒時代”真正到來之前，產業界需要先解決一個根本問題：如何讓不同工藝、不同廠商、不同功能的小芯片在封裝里像樂高一樣自由拼接，同時還能跑得快、功耗低、成本可控。

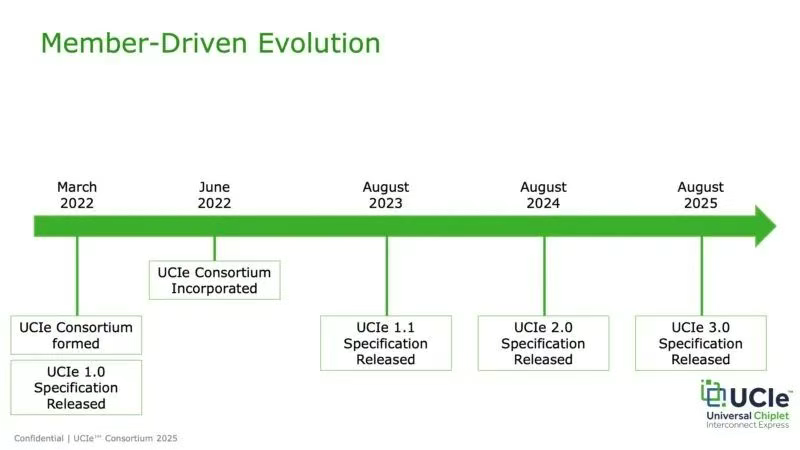

2022 年，英特爾、AMD、臺積電、高通、谷歌、微軟、Meta等 120 余家上下游企業共同成立 UCIe（Universal Chiplet Interconnect Express）聯盟，目的就是給這個“樂高世界”制定統一的“接口語言”，實現來自不同供應商、在不同晶圓廠生產且具備不同功能的芯片，能夠無縫集成到一個統一且可用的封裝中，從而進一步提升系統的靈活性、效率和定制能力。同期，UCIe-Express 1.0規范正式發布。

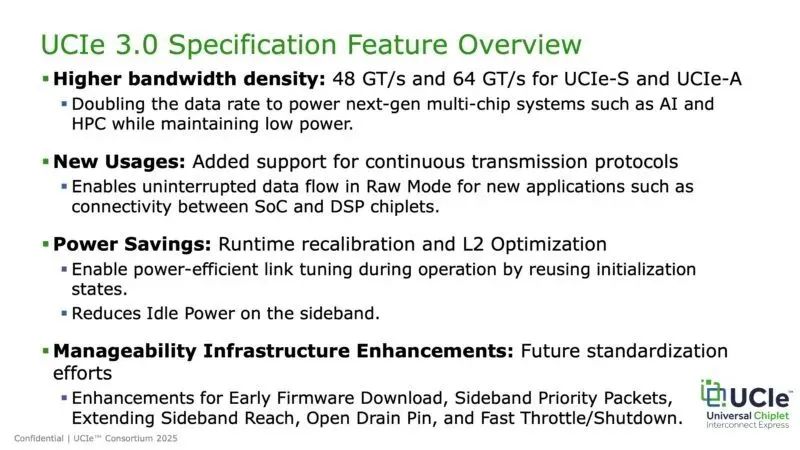

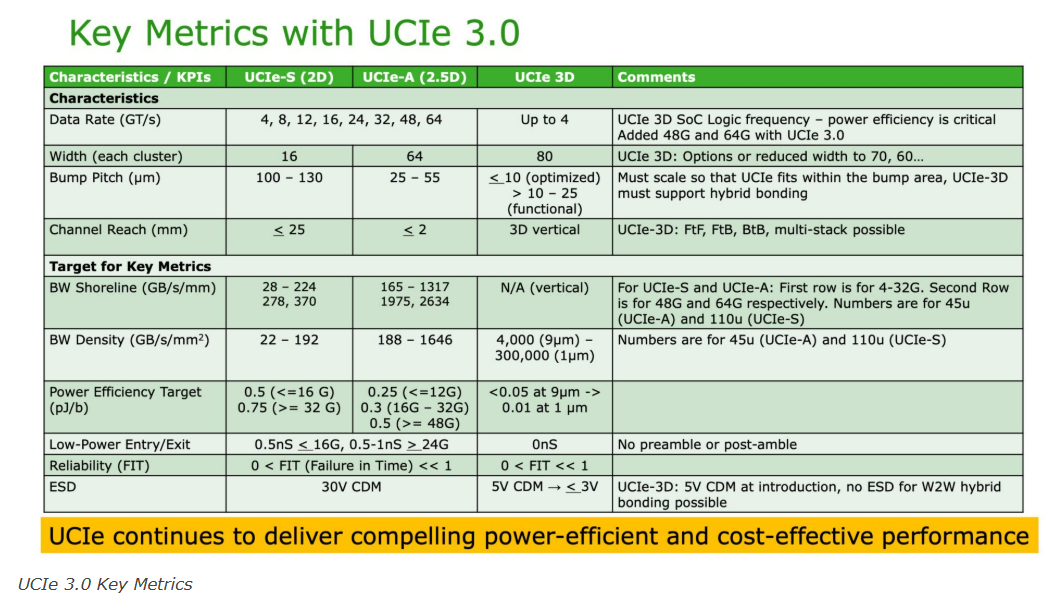

近日，UCIe-Express聯盟（現已擁有超過140名成員）推出了開放式標準的3.0版本。新版本在能效、管理以及持續的向后兼容性方面進行了全面增強。其中，最引人注目的改進在于性能的大幅提升。新規范支持高達48 GT/s（每秒千兆傳輸）和64 GT/s的數據速率，是前一年推出的UCIe-Express 2.0規范所提供32 GT/s帶寬的兩倍。

這一性能飛躍有效應對了聯盟所指出的對更高帶寬“永不滿足的需求”，特別是在人工智能、高性能計算和數據分析等快速發展的領域，這些領域高度受限于芯片間連接的物理空間。英特爾高級研究員兼UCIe-Express聯盟主席Debendra Das Sharma表示：“這類限制在人工智能和高性能計算領域尤為明顯。你需要在給定的空間內提供更多的帶寬，但芯片尺寸不會僅僅因?yàn)樾枰鄮挾淖儭＿@就是我們提升數據速率的原因。”

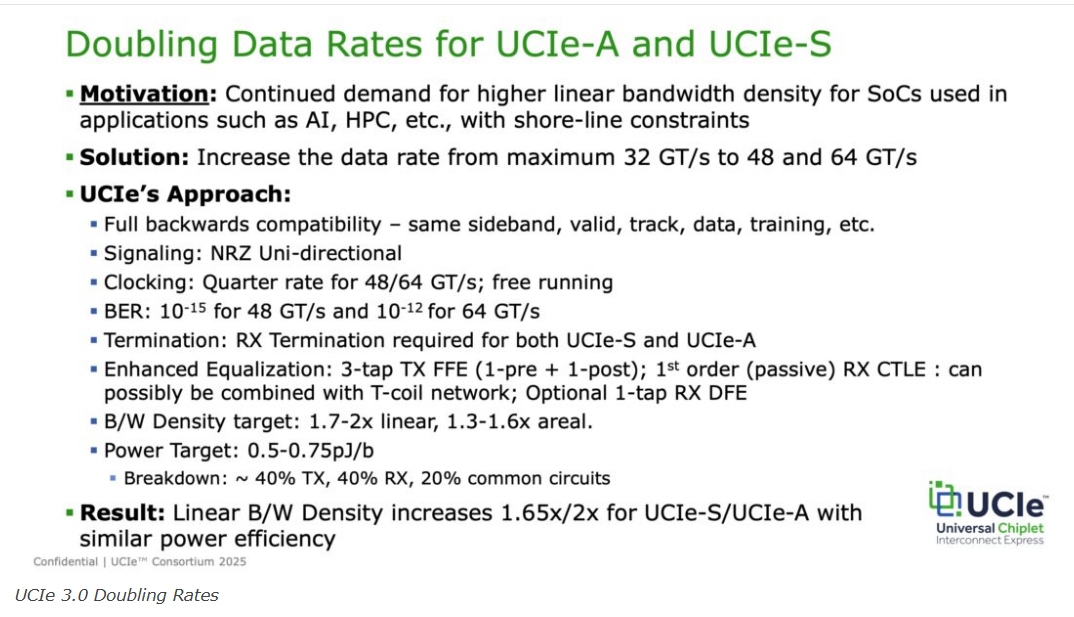

數據傳輸速率的翻倍提升同時適用于UCIe-Express-S（2D標準封裝）和UCIe-Express-A（2.5D高級封裝）設計。Das Sharma指出，3D設計方面并未進行改動。他解釋道：“3D設計仍采用較低頻率，原因是其采用的微凸點技術已能提供極高帶寬——每平方毫米數百TB的帶寬，甚至超出了當前需求，因此3D領域無需升級。而2D和2.5D方面需要在固定空間內提供更高的帶寬?！?/p>

3.0版本的關鍵優勢在于保持與舊版本的向后兼容性。聯盟在一份白皮書中強調：“這是一個至關重要的考慮因素，因?yàn)樗_保了現有系統和基礎設施能夠與新標準無縫集成，為系統設計人員和開發人員提供平滑過渡，同時確保了與按照前幾代規范設計的舊芯片的互操作性。”

Das Sharma表示：“UCIe無處不在，我們將其視為與PCIe相當?shù)臉?biāo)準，是一種板級互連技術，應用范圍從手持設備一直延伸到數據中心，例如，UCI-Express A可能更適合高端小芯片，如人工智能芯片，因?yàn)槭殖衷O(shè)備不需要這種級別的帶寬需求。正因如此，我們保留了2D版本?？梢哉f(shuō)，我們希望構建一個覆蓋整個計算領域的連續標準。這個標準覆蓋范圍還包括數字信號處理器、無線基礎設施和雷達系統等應用，以及人工智能、高性能計算、數據中心等所有領域。”

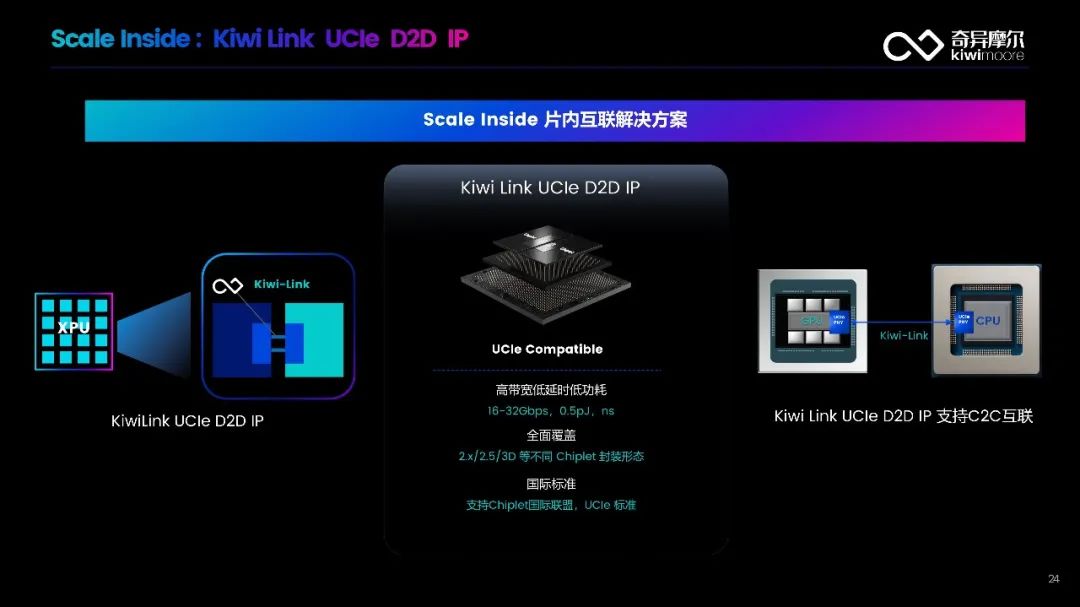

值得一提的是，奇異摩爾是國內最早一批加入U(xiǎn)CIe 聯盟的成員之一，深度參與到芯粒生態系統的建設與發展中。奇異摩爾提供完整的UCIe Die-to-Die IP解決方案，包括Controller，PHY和驗證完成的IP。該款I(lǐng)P Standard版本以16-32Gbps的速度運行，實現芯粒之間的超高速互聯通信，同時保持完全符合UCIe 1.1版本規范。

奇異摩爾的UCIe Die-to-Die IP包含基于了UCIe標準的低時延Controller(控制器)，它包括Die-to-Die Adapter 和Protocol Layer 負責Sideband信息的收發實現Link bring up和Link magement，負責Mainband數據的發送和接收。UCIe Controller內部Die-to-Die Adapter和Protocol Layer之間支持FDI接口， UCIe Controller與PHY之間支持RDI接口。

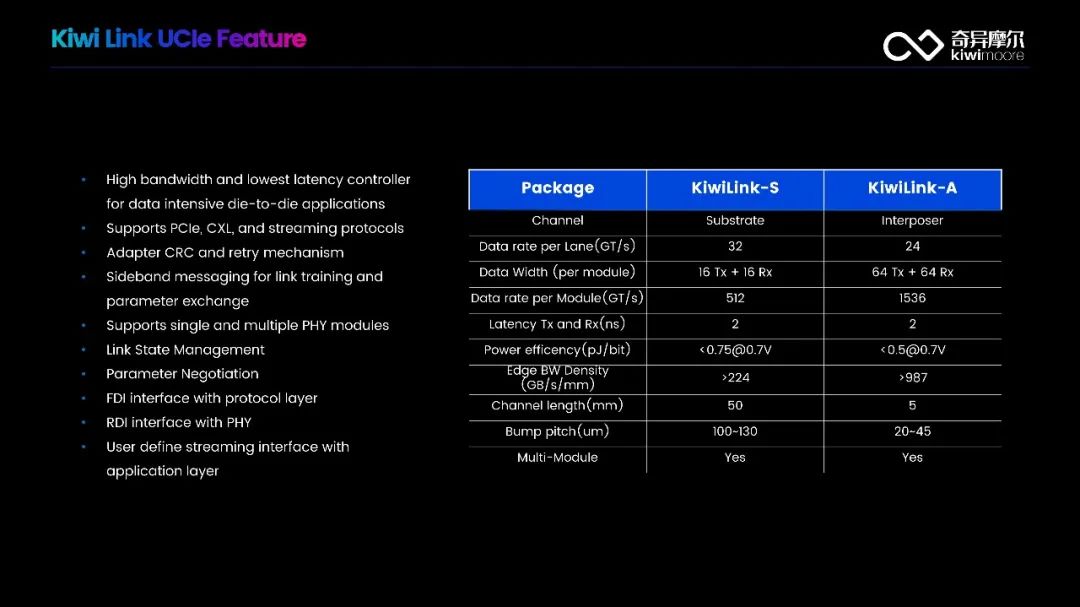

奇異摩爾UCIe Die-to-Die IP提供了卓越的高帶寬、極低延遲和較高的可兼容性。為了確保鏈路傳輸?shù)目煽啃裕揑P支持CRC（循環冗余碼）檢查和重傳機制。其設計適用于單模塊和多模塊配置，并能夠應用于多種封裝形式，包括標準封裝及先進封裝。其特點如下：

- 高帶寬-16~32 GT/s 傳輸速率

- 低延時-ns級傳輸延遲

- 多協議-PCIe、CXL和Streaming等

- 國際標準-全系列支持UCIe標準

- 支持xPU間的Chip-to-Chip互聯

此外奇異摩爾Kiwi Central IO Die 及Kiwi G2G-IOD 產品系列均基于UCIe協議設計，旨在打造規范且開源的芯粒互聯互通系統。

UCIe 3.0 規范的發布為半導體行業帶來了新的發展機遇和變革動力。未來，奇異摩爾將緊跟行業發展趨勢，積極參與并踐行升級后的UCIe 標準。憑借在AI互聯領域的深厚技術積累和對 UCIe 標準的深刻理解，奇異摩爾有信心通過升級產品，充分發揮 UCIe 規范的優勢，為客戶帶來更高性能、更具靈活性和可靠性的互聯解決方案，為推動整個芯粒生態系統的發展貢獻更多力量。
