一、場景實施背景

在某工業生產園區內，一臺西門子PLC 1500控制器被安裝在中央控制室的室內配電箱中，它作為生產系統的核心控制單元，肩負著協調各環節設備運行、精準采集和分析生產數據以及執行復雜控制算法的重要職責，是保障生產流程順暢高效進行的關鍵。

多個ET 200SP分布式遠程IO模塊則分布在2000米外的另一處生產車間室內，這些IO模塊負責實時監測現場各類設備的運行參數，如設備的振動頻率、工作電壓等，同時采集溫度、濕度、物料流量等多種傳感器數據，并及時接收和執行PLC 1500發出的控制指令，是生產現場數據采集和指令執行的重要節點。

然而，PLC 1500與多個ET 200SP分布式遠程IO模塊之間的通訊面臨諸多阻礙。兩者相距2000米，且中間不僅有墻壁相隔，還存在一個體積為10×15×15米的隧道，導致雙方無法相互可見，處于非視距狀態。若采用有線通訊方式，需要跨越漫長距離，穿透多重障礙物進行布線，不僅施工難度極大，會對園區現有設施造成較大破壞，而且成本高昂，因此，尋求一種可靠的無線通訊方式成為實現兩者數據傳輸?shù)谋厝贿x擇。

二、項目痛點

距離與障礙物雙重阻礙：PLC 1500與ET 200SP分布式遠程IO模塊之間的距離達到2000米，同時中間存在墻壁和隧道等障礙物，常規無線通訊設備在這樣的環境下，信號衰減嚴重，難以實現穩定的數據傳輸。

非視距傳輸困境：由于墻壁和隧道的遮擋，PLC 1500與ET 200SP分布式遠程IO模塊處于非視距狀態，無線信號的直線傳播路徑被阻斷，使得信號傳輸?shù)姆€(wěn)定性和可靠性大幅降低，常規設備難以應對。

多設備通訊挑戰：項目需要實現PLC 1500與多個ET 200SP分布式遠程IO模塊之間的同時通訊，這就要求無線通訊設備具備較強的多設備接入和數據處理能力，否則容易出現數據擁堵、延遲等問題。

工業環境抗干擾需求：工業現場存在大量的電機、變頻器等設備，會產生強烈的電磁干擾，這對無線通訊設備的抗干擾性能提出了很高的要求，若設備抗干擾能力不足，將嚴重影響數據傳輸?shù)臏?zhǔn)確性。

三、捷米特JM-Bidge01S無線網橋功能簡介

捷米特JM-Bidge01S無線網橋是一款專為工業復雜環境設計的高性能無線傳輸設備，具有以下出色功能：

遠距離穩定傳輸：配備高增益定向天線和高效功率放大器，能夠在2000米及以上的距離范圍內實現穩定的無線通訊，可輕松應對本項目的距離挑戰。

強穿透與繞射能力：采用先進的信號調制技術，優化了信號的穿透和繞射性能，能夠有效穿過墻壁、隧道等障礙物，確保在非視距環境下也能保持良好的信號傳輸。

卓越抗干擾性能：內置專業的抗干擾電路和跳頻技術，能夠有效抵御工業現場的電磁干擾，保證數據傳輸?shù)臏?zhǔn)確性和實時性，滿足工業控制領域的嚴苛要求。

多設備并發支持：具備強大的多用戶接入能力，可同時與多個遠程IO模塊進行高速數據傳輸，且各設備之間的數據傳輸互不干擾，滿足項目多設備通訊的需求。

便捷安裝與配置：設備體積小巧，安裝方式靈活多樣，可通過支架快速固定；擁有直觀的Web配置界面，工作人員經過簡單培訓即可完成設備的參數配置和調試工作，降低了現場實施的難度。

四、解決方案描述

設備部署方案：在PLC 1500所在的中央控制室室內，選擇高處且盡可能朝向ET 200SP所在車間方向、遮擋較少的位置安裝一臺捷米特JM-Bidge01S無線網橋作為發射端，仔細調整天線角度，使信號能最大程度地向接收端輻射；在多個ET 200SP分布式遠程IO模塊所在的生產車間室內，同樣選擇合適的高處位置安裝另一臺捷米特JM-Bidge01S無線網橋作為接收端，確保接收端能最大限度地捕獲發射端傳來的信號。

網絡鏈路構建：使用工業級網線將發射端無線網橋與PLC 1500的以太網接口直接連接，使PLC 1500的控制指令和數據能夠順利發送至發射端；將接收端無線網橋通過網線與連接ET 200SP分布式遠程IO模塊的工業交換機相連，進而構建起完整的無線數據傳輸鏈路，實現數據的雙向傳輸。

參數配置要點：對發射端和接收端的無線網橋進行統一參數設置，包括相同的工作頻段、網絡名稱（SSID）、加密方式及密碼等。同時，根據現場的無線環境，合理調整傳輸功率和信道，以確保兩者能夠快速建立穩定的通訊連接，保障數據傳輸?shù)母咝c安全。

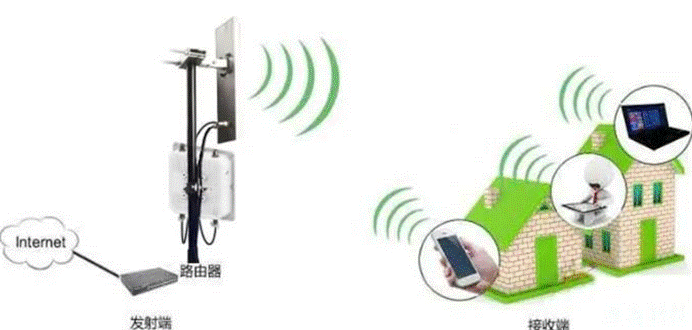

五、結構拓?fù)鋱D

六、實施過程

現場勘查與方案設計：組織專業技術團隊對PLC 1500和ET 200SP的安裝位置、中間障礙物的具體情況（如墻壁的材質、厚度，隧道的結構等）、現場電磁干擾源的分布以及無線信號的傳播環境進行全面勘查。結合捷米特JM-Bidge01S無線網橋的性能參數，通過信號模擬測試，確定最佳的設備安裝位置、天線角度和傳輸路徑，制定詳細的實施計劃。

設備安裝固定：按照設計方案，使用高強度安裝支架將兩臺捷米特JM-Bidge01S無線網橋分別牢固固定在選定位置，確保設備安裝平穩，能夠承受工業環境中的振動、風吹等影響。使用高質量的工業網線連接設備與PLC、IO模塊或交換機，確保接口連接牢固、接觸良好，并對接口進行防水、防塵處理，以適應工業現場環境。

參數配置與調試：通過筆記本電腦連接到無線網橋的Web配置界面，按照預設參數進行配置，包括網絡名稱、加密方式、工作信道、傳輸功率等。配置完成后，進行點對點通訊測試，檢測發射端與接收端之間的信號強度、連接穩定性和數據傳輸速率。若發現信號強度不足或存在干擾，及時調整天線角度、工作信道等參數，直至通訊狀態達到最佳。

系統聯調與優化：將PLC 1500與發射端、多個ET 200SP與接收端完全連接，進行系統整體聯調。測試PLC 1500對各IO模塊的控制指令下達是否準確、及時，各IO模塊采集的數據上傳至PLC 1500是否完整、實時。模擬不同的生產工況，觀察系統在各種負載下的通訊表現，針對出現的問題進行優化，如調整數據傳輸優先級、優化協議參數等，確保系統穩定運行。

運行監測與驗收：系統聯調通過后，對設備進行為期一周以上的連續運行監測，記錄設備的運行狀態、信號強度、數據傳輸成功率等關鍵指標，確保設備在各種環境條件下都能穩定工作。監測期間無異常后，組織客戶進行項目驗收，提供詳細的設備運行報告、操作手冊和維護指南，完成項目交付。

七、應用效果

穩定的遠距離通訊：捷米特JM-Bidge01S無線網橋成功克服了2000米的距離以及墻壁、隧道等障礙物的影響，實現了PLC 1500與多個ET 200SP分布式遠程IO模塊之間穩定、實時的數據傳輸，數據傳輸準確率高達99.9%以上，完全滿足工業生產對通訊實時性和可靠性的要求。

高效的多設備并發通訊：該無線網橋充分發揮了其多設備并發處理能力，多個ET 200SP分布式遠程IO模塊與PLC 1500之間的數據傳輸高效有序，無擁堵、延遲現象，確保了生產現場數據的及時交互和控制指令的快速響應。

經濟便捷的安裝維護：相比有線通訊方式，無線網橋的安裝無需大規模布線，大大縮短了施工周期，節省了大量的線纜、管道及人工成本。在日常維護中，通過設備的遠程監控功能和本地配置界面，可方便地對設備運行狀態進行監測和參數調整，設備故障率低，維護成本顯著降低。

強大的抗干擾能力：在工業現場復雜的電磁環境中，捷米特JM-Bidge01S無線網橋表現出卓越的抗干擾性能，數據傳輸不受周邊設備電磁干擾的影響，保證了數據的準確性和完整性。

八、項目實施前后效果對比

九、總結

本項目通過采用捷米特JM-Bidge01S無線網橋，成功解決了西門子PLC 1500與2000米外多個ET 200SP分布式遠程IO模塊在存在墻壁和隧道阻擋、非視距情況下的無線通訊難題。

該解決方案不僅實現了遠距離下穩定、實時、準確的數據傳輸，滿足了工業生產對通訊的高標準要求，還在安裝成本、施工周期、維護便捷性和系統靈活性等方面展現出顯著優勢。與傳統有線通訊方式相比，大幅降低了項目實施的難度和成本，同時為未來生產布局的調整提供了極大便利。

捷米特JM-Bidge01S無線網橋憑借其出色的遠距離傳輸能力、強大的障礙物穿透與繞射能力、高穩定性與抗干擾性以及對多設備并發連接的良好支持，成為解決中長距離、復雜工業環境下無線通訊問題的理想選擇，為類似場景的通訊需求提供了可靠且高效的參考解決方案。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
