一、場景實施背景

某大型造紙廠的生產流程中，泵房是重要的動力樞紐，承擔著為各生產環節輸送水源的關鍵任務。泵房內的水泵運行狀態直接影響著造紙生產線的穩定運行，其中水泵的壓力、流量、頻率以及泵后閥門狀態等參數是監控的重點。

此前，該廠采用有線方式連接泵房的儀表設備與控制室的DCS系統，以此實現對泵房關鍵參數的監測。但由于泵房與控制室之間距離較遠，且廠區內管線、設備布局復雜，有線線路的鋪設不僅成本高昂，還面臨著線路易受潮濕、腐蝕以及機械損傷等問題。據統計，每年因線路故障導致的數據傳輸中斷事件多達20余次，每次中斷都會影響對水泵運行狀態的實時監控，嚴重時甚至可能引發生產故障，造成不小的經濟損失。為解決這一問題，該廠決定進行無線技改，經過多方調研和測試，最終選擇采用遠創智控品牌的ETH-Bidge-A無線網橋來構建無線通訊系統，實現DCS系統對泵房關鍵參數的無線遠程監測。

二、結構拓?fù)鋱D

·核心節點：控制室的DCS系統、泵房內的多個儀表設備（用于監測水泵的壓力、流量、頻率以及泵后閥門狀態等）。

·設備部署：

· 控制室側：部署2臺遠創智控ETH-Bidge-A無線網橋（主備模式），與DCS系統相連接，外接高增益定向天線，天線方向指向泵房所在位置。

· 泵房側：安裝2臺遠創智控ETH-Bidge-A無線網橋（主備模式），通過有線方式與泵房內的各個儀表設備連接，外接高增益定向天線，天線方向指向控制室。

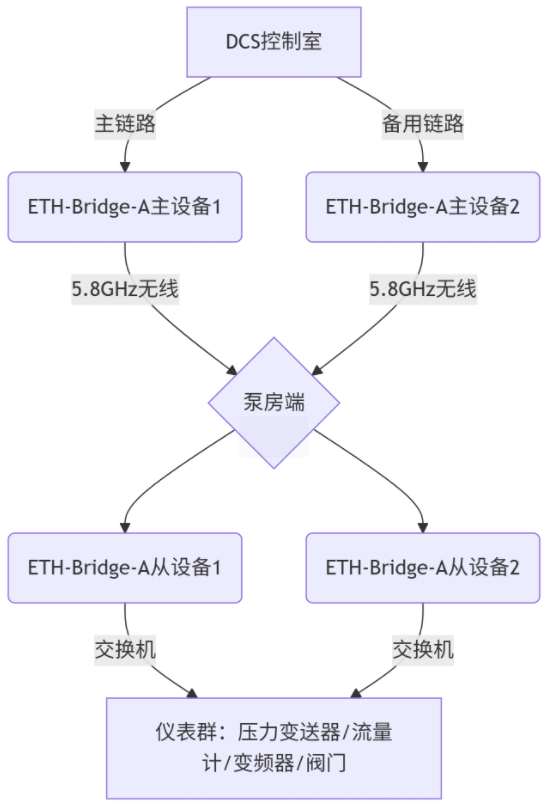

· 鏈路設計：構建兩條獨立的無線通訊鏈路，鏈路1由控制室主網橋和泵房主網橋組成；鏈路2由控制室備網橋和泵房備網橋組成。兩條鏈路同時工作，實時傳輸數據，形成雙無線系統備份。

三、項目痛點

1.通訊可靠性要求高：儀表數據與DCS系統之間的無線通訊必須絕對可靠，不允許出現丟包現象，且PLC通訊延遲需控制在80ms以內。一旦發生切換延時過高或丟包情況，會導致數據無法傳輸，系統隨即報警，可能影響對水泵運行狀態的及時判斷和處理，進而影響生產穩定。

2.環境條件惡劣：造紙廠內存在強磁場，這會對無線通訊信號產生干擾；同時，泵房及廠區內灰塵較多，對無線設備的防護性能和抗電磁干擾性能提出了極高的要求，普通設備難以在這樣的環境下長期穩定運行。

3.信號傳輸穩定性挑戰：泵房與控制室之間可能存在設備、墻體等障礙物，會對無線信號的傳輸造成一定影響，需要確保無線設備能夠在這種情況下穩定傳輸數據。

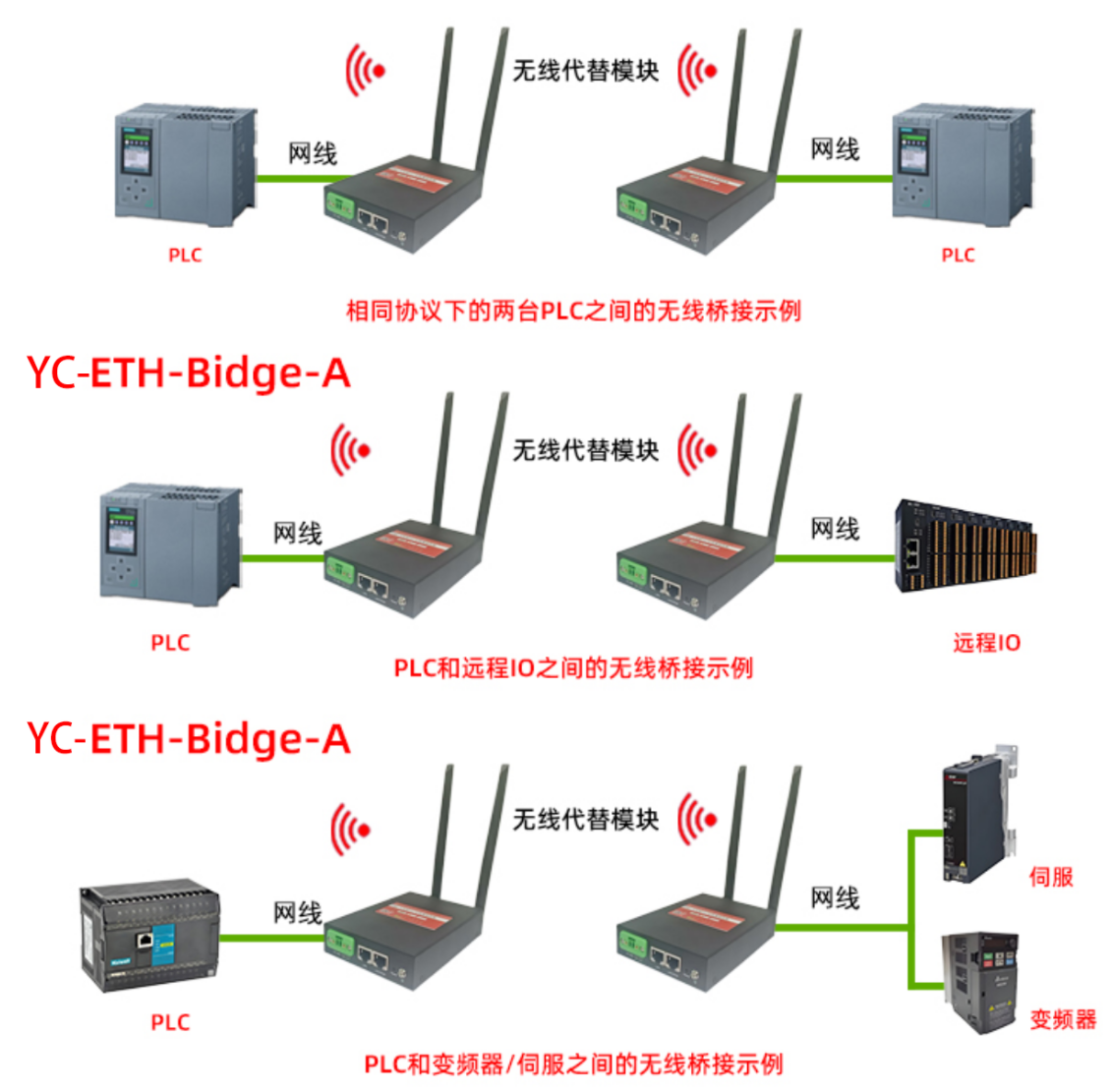

四、遠創智控ETH-Bidge-A無線網橋功能簡介

遠創智控ETH-Bidge-A無線網橋是一款專為工業復雜環境設計的高性能無線傳輸設備，其核心功能如下：

·雙鏈路冗余備份：支持主備雙鏈路同時運行，當主鏈路出現故障時，能夠在極短時間內自動切換至備鏈路，切換時間可忽略不計，保證數據傳輸不中斷，有效避免了單鏈路故障帶來的通訊問題。

·低延遲與高可靠性：采用先進的無線傳輸技術和優化的通信協議，通訊延遲可穩定控制在50ms以內，遠低于項目要求的80ms，并且能夠?qū)崿F(xiàn)數據傳輸零丟包，完全滿足工業級實時通訊的需求。

·強大的抗干擾能力：具備出色的抗電磁干擾性能，采用獨特的跳頻技術和信道選擇機制，能有效抵御強磁場等干擾因素，確保無線信號的穩定傳輸。

·適應惡劣環境：設備防護等級達到IP66，能夠有效阻擋灰塵侵入，同時具備良好的防水性能，可適應造紙廠多灰塵的惡劣環境。其工作溫度范圍為-30℃~70℃，能夠在廠區不同的溫度條件下正常運行。

·穩定的傳輸性能：配備高增益定向天線，具有較強的信號穿透能力和抗干擾能力，能夠在有障礙物的環境下實現穩定的無線傳輸，確保數據在泵房與控制室之間高效傳遞。

五、解決方案描述

針對該造紙廠的無線技改需求，采用遠創智控ETH-Bidge-A無線網橋構建雙無線系統，具體解決方案如下：

1.雙鏈路冗余架構：通過部署主備兩條獨立的無線通訊鏈路，實現儀表數據與DCS系統之間的數據傳輸冗余備份。正常情況下，主鏈路承擔主要的數據傳輸任務，備鏈路實時同步數據；當主鏈路出現故障時，系統自動、快速切換至備鏈路，確保數據傳輸不中斷，滿足通訊完全可靠、不丟包的要求。

2.低延遲保障：利用遠創智控ETH-Bidge-A無線網橋的低延遲傳輸特性，將儀表數據與DCS系統之間的通訊延遲嚴格控制在50ms以內，確保DCS系統能夠及時接收泵房內的各項關鍵參數，為操作人員提供實時、準確的監測數據，以便及時做出決策和調整。

3.抗干擾與環境適應：憑借ETH-Bidge-A無線網橋強大的抗電磁干擾能力和IP66的防護等級，使其能夠在造紙廠的強磁場、多灰塵環境下穩定運行，無需額外增加防護設施，降低了系統的建設和維護成本。

4.穩定傳輸實現：借助ETH-Bidge-A無線網橋的高增益定向天線和優秀的信號處理能力，有效克服泵房與控制室之間的障礙物影響，實現穩定的無線數據傳輸，確保各項參數能夠準確、及時地反饋至DCS系統。

六、實施過程

1.現場勘查與規劃（1天）：對造紙廠的泵房位置、控制室位置、兩者之間的距離以及沿途的障礙物、電磁環境等進行全面勘查。根據勘查結果，規劃無線網橋的安裝位置、天線指向和鏈路路徑，確保無線信號能夠穩定傳輸，避開強干擾區域和嚴重的信號遮擋區域。

2.設備安裝與部署（0.5天）：

控制室側：按照規劃位置安裝2臺遠創智控ETH-Bidge-A無線網橋，將其與DCS系統連接，仔細調整天線指向，確保能夠穩定接收泵房側的無線信號。

泵房側：在泵房內按照規劃安裝2臺遠創智控ETH-Bidge-A無線網橋，通過有線方式與泵房內的各個儀表設備連接，調整天線指向控制室方向，保證信號的良好收發。

3.系統配置與調試（0.5天）：對無線網橋進行參數配置，包括設置主備鏈路模式、選擇合適的信道、調整傳輸速率等。進行系統聯調，測試兩條鏈路的通訊質量、傳輸延遲和丟包率。模擬主鏈路故障情況，測試系統是否能自動快速切換至備鏈路，確保切換過程中數據傳輸不中斷，滿足項目的可靠性要求。

4.試運行與優化（1天）：系統安裝調試完成后，進行為期1天的試運行。在試運行期間，實時監測無線通訊系統的運行狀態，包括信號強度、通訊延遲、丟包率等參數。根據試運行中發現的問題，對系統進行優化調整，如微調天線角度、更換信道等，確保系統能夠長期穩定、可靠地運行。

七、應用效果

1.通訊穩定性大幅提升：采用遠創智控YC-ETH-Bidge-A無線網橋構建的雙無線系統運行穩定可靠，實現了儀表數據與DCS系統之間的零丟包數據傳輸，通訊延遲穩定在50ms以內，完全滿足項目要求。自系統投入運行以來，未出現因通訊問題導致的數據傳輸中斷和報警情況，保障了對泵房關鍵參數的實時監測。

2.抗干擾與環境適應能力出色：在造紙廠的強磁場、多灰塵環境下，ETH-Bidge-A無線網橋表現出優異的性能，設備運行穩定，未出現因環境因素導致的故障。其IP66的防護等級有效阻擋了灰塵的侵入，確保了設備的長期可靠運行。

3.傳輸穩定可靠：無線網橋在泵房與控制室之間實現了穩定的無線數據傳輸，有效克服了障礙物的影響，確保了水泵的壓力、流量、頻率以及泵后閥門狀態等參數能夠準確、及時地反饋至DCS系統。

4.降低成本與提高效率：相比傳統的有線通訊方式，無線技改方案大幅降低了線路鋪設和維護成本，據估算，每年可節省維護費用數萬元。同時，系統的穩定運行減少了因通訊故障導致的生產影響，提高了生產效率，為工廠帶來了顯著的經濟效益。
