一、場景實施背景

錦聯鋁廠位于內蒙古霍林郭勒，其電解鋁車間是生產核心區域，兩車聯動系統承擔著電解槽物料轉運、電解作業協同等關鍵任務，直接影響生產效率與安全。該系統需實現 PLC主站與兩臺天車控制系統的實時數據交互：PLC主站下發操作指令至天車，天車同步反饋運行狀態（如位置、速度、負載等）至主站，確保兩車聯動精準、安全。

此前，車間采用傳統單一無線傳輸方式，常因鏈路中斷、延遲超標或設備抗干擾能力不足，導致天車頻繁停擺報警，年均因通訊問題造成的生產中斷達 30余次，單次恢復需 1-2小時，直接經濟損失超 50萬元。為解決這一痛點，錦聯鋁廠計劃引入高可靠無線通訊方案，最終選定捷米特 JM-Bridge01S無線網橋構建雙鏈路備份系統。

二、項目痛點

通訊可靠性要求嚴苛

兩車處于移動狀態，需保證 PLC主站與天車控制系統的雙向數據傳輸 “零丟包”，且通訊延遲必須≤80ms。一旦鏈路中斷、丟包或切換延遲過高，將直接觸發天車緊急停機并報警，導致生產中斷。

惡劣環境挑戰大

電解鋁車間常年高溫（夏季環境溫度達 40-50℃）、存在強電磁干擾（電解槽運行產生強磁場）、粉塵濃度高（鋁加工過程產生金屬粉塵），普通無線設備易出現信號衰減、硬件損壞，無法長期穩定運行。

單一鏈路風險高

原有單一無線鏈路若遇設備故障或信號遮擋，會導致整個控制系統癱瘓，且故障排查耗時久，嚴重影響生產連續性。

三、捷米特 JM-Bridge01S無線網橋功能簡介

捷米特 JM-Bridge01S是專為工業場景設計的高性能無線網橋，核心功能如下：

雙鏈路冗余備份：支持主從鏈路實時監測，當主鏈路故障時，可在 5ms內無縫切換至備用鏈路，確保數據傳輸不中斷，丟包率＜0.01%。

超低延遲傳輸：采用工業級 OFDM調制技術，傳輸延遲≤20ms，遠低于項目要求的 80ms閾值，滿足 PLC實時通訊需求。

強環境適應性：

寬溫運行：支持 - 40℃~70℃工作溫度，適配車間高溫環境；

抗電磁干擾：內置自適應跳頻技術，可抵御 100-2400MHz頻段強電磁干擾；

高防護等級：IP65防護，防塵、防噴水，適應多粉塵車間環境。

小型化與易部署：尺寸僅 120mm×80mm×50mm，重量＜300g，支持壁掛 /導軌安裝，可靈活部署于天車控制室、機房等狹小空間。

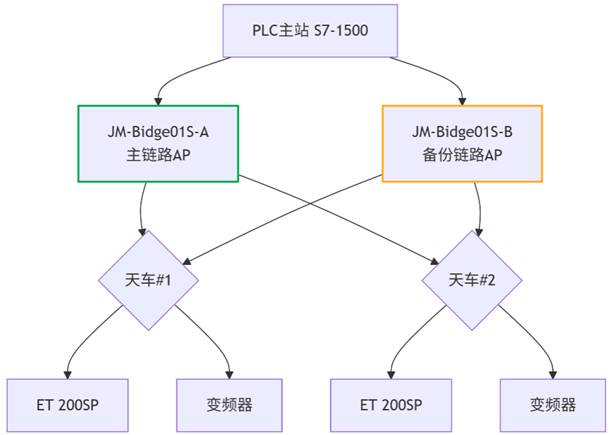

四、結構拓?fù)鋱D

五、解決方案描述

基于錦聯鋁廠的場景需求，捷米特 JM-Bridge01S無線網橋解決方案通過 “雙鏈路冗余 +強環境適配”設計，實現兩車聯動系統的穩定通訊：

雙鏈路冗余架構：部署 2條獨立無線鏈路，主鏈路承擔日常數據傳輸，備用鏈路實時待命，通過 JM-Bridge01S的智能監測功能（每秒 100次鏈路狀態檢測），確保故障時無縫切換（切換時間＜5ms），杜絕丟包或中斷。

低延遲保障：利用 JM-Bridge01S的工業級調制技術與優化協議棧，將 PLC指令下發與天車數據反饋的雙向延遲控制在 20-50ms，遠低于 80ms閾值，滿足實時控制需求。

惡劣環境適配：設備的寬溫特性、IP65防護與抗電磁干擾能力，可直接應對車間高溫、粉塵與強磁場，無需額外防護措施。

六、實施過程

現場勘查與規劃

勘察車間電磁環境（繪制磁場強度分布熱力圖）、天車移動軌跡（確定信號遮擋風險點），規劃網橋安裝位置（機房墻面、天車控制室頂部）與天線朝向（避免電解槽強磁場直射）。

設備部署

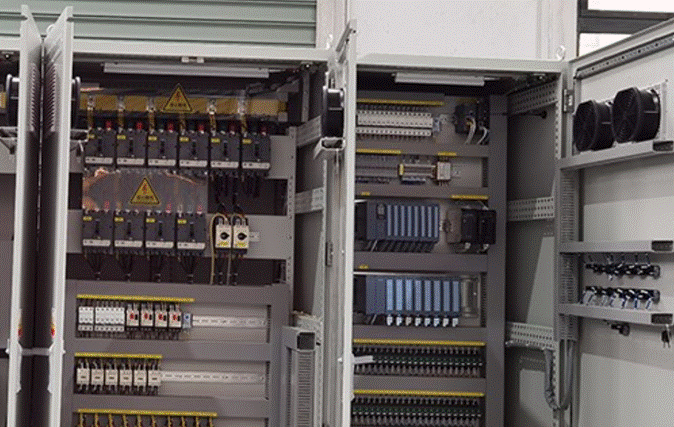

機房側：固定 2臺 JM-Bridge01S，連接 PLC主站以太網端口，安裝全向天線并調試角度（確保覆蓋天車移動全程）；

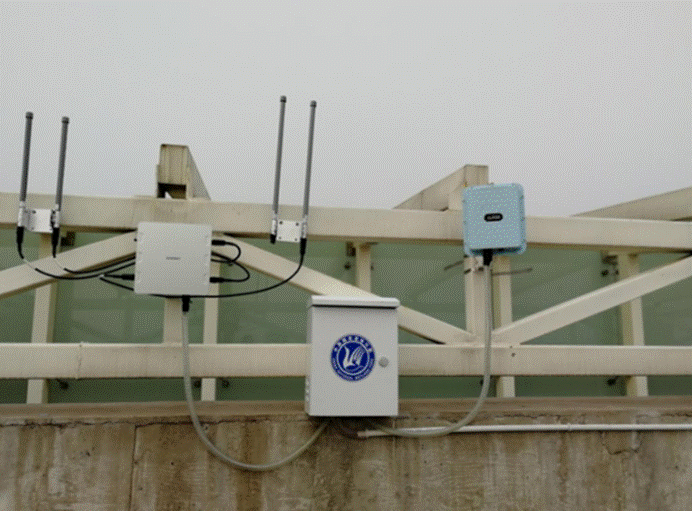

天車側：每臺天車控制室安裝 2臺 JM-Bridge01S，連接天車控制系統 IO接口，天線固定于天車頂部（高于粉塵沉降層）。

參數配置與聯調

配置雙鏈路冗余模式：設置主鏈路優先級，備用鏈路實時同步數據；

測試延遲與丟包率：通過工業測試儀模擬兩車移動狀態，連續 24小時監測，確保延遲≤50ms、丟包率 = 0；

故障切換測試：人工斷開主鏈路，驗證備用鏈路在 5ms內接管傳輸，天車無報警、無停機。

試運行與優化

持續監測設備運行狀態（溫度、信號強度、鏈路穩定性），根據實際數據微調天線角度，確保極端工況（如天車交叉作業）下通訊穩定。

七、應用效果

通訊穩定性：實施后，兩車聯動系統連續運行 6個月，未出現因通訊問題導致的天車停機報警，鏈路切換零感知，丟包率始終為 0，平均延遲穩定在 35ms。

環境適應性：JM-Bridge01S在車間高溫（日均 42℃）、強磁場（峰值 1000A/m）、高粉塵環境下無故障，設備表面溫度穩定在 65℃（低于 70℃上限），信號強度衰減≤5%。

生產效率提升：因通訊中斷導致的生產損失從年均 50萬元降至 0，天車聯動作業效率提升 15%（單次協同作業時間縮短 8分鐘）。

八、實施前后效果對比

九、總結

捷米特 JM-Bridge01S無線網橋通過雙鏈路冗余、低延遲傳輸與強環境適配能力，完美解決了錦聯鋁廠電解車間兩車聯動系統的通訊痛點。其工業級可靠性不僅保障了生產連續性，還降低了設備維護成本，為工業自動化場景中 “移動設備 +惡劣環境”下的無線通訊提供了可復制的解決方案。

未來，該方案可進一步推廣至冶金、礦山等類似場景，助力高可靠工業互聯落地。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
