Ethercat是高效工業以太網總線，基于以太網技術，以“飛讀飛寫”實現微秒級同步。連接控制器與終端設備，簡化布線，適配多節點，是高端自動化與智能制造的重要通信方案。

?前言

EtherCAT基于以太網技術傳輸、具高實時性的現場通信總線。其中，主站作為網絡的核心控制器，承擔著發起通信、調度數據以及管理從站的重要任務 —— 主站通過發送以太網幀遍歷所有從站，利用過程數據通道傳輸實時控制指令，并通過郵箱通道完成參數配置與診斷。雙主站架構可實現雙路控制或線路冗余，讓控制更加靈活，以 ZMC900E 運動控制器為例，便能直觀了解工業自動化控制系統中多主站的協同控制應用。
?多主站控制應用需求

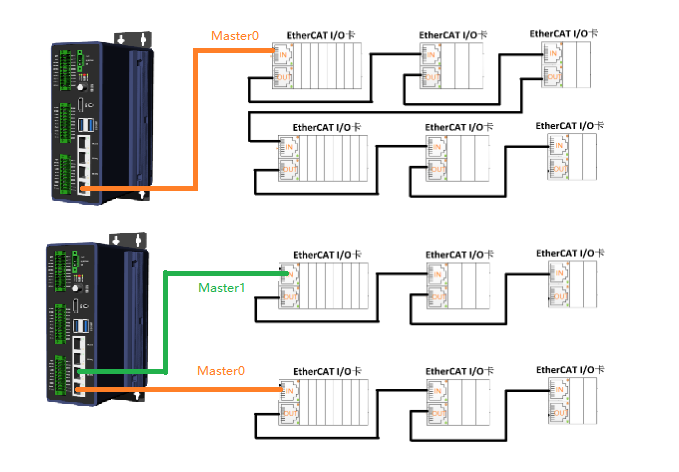

EtherCAT 是基于以太網的高性能工業現場總線，支持線型、星型、環型等拓撲結構，單個網絡理論最大節點數可達 65535 個。不過，隨著從站設備和通信數據增多，會出現傳輸延遲變大、刷新周期變長等問題，影響數據實時性，設備過多也增加了維護難度，這與 CPU 主頻達到一定程度后采用多核協同設計類似。廣州致遠電子推出的 ZMC900E 高性能智能總線控制器，專為工廠智能化打造。它采用嵌入式 ARM 方案，集成實時操作系統與智能算法，以 EtherCAT 協議為核心，可快速構建數控智能化設備。同時，ZMC900E 支持雙路主站協同控制，不僅能降低單路負載壓力、保證總線實時性能，還能在一路總線異常時，確保另一路正常工作，提升系統穩定性和可靠性。

?多主站軟件設計

1. 主站軟件框架

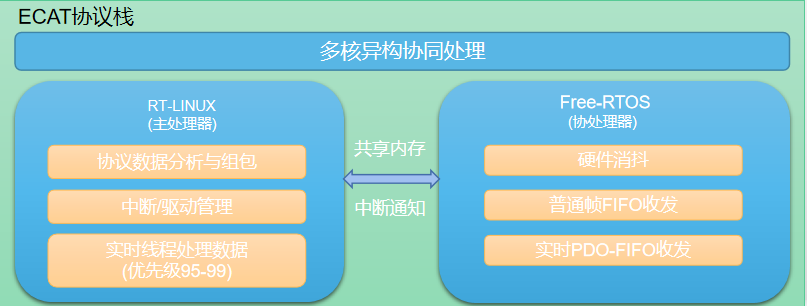

ZMC900E 設備采用多核異構架構，配備 5 個 A55 主處理器與 3 個 R5 協處理器，軟件設計上運用多核協同處理方案。主處理器負責解析數據包等核心任務，協處理器專注于硬件消抖和數據包收發，核間通過共享內存實現高效數據交互，其架構框架如下圖所示。

2. 雙主站實現

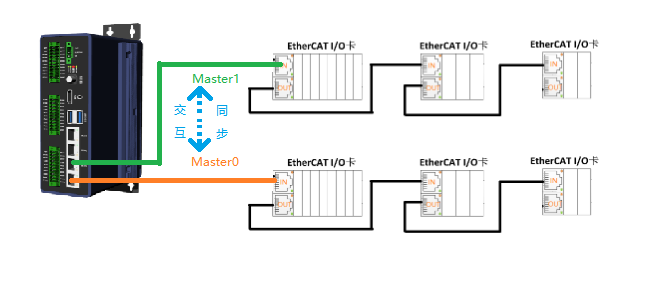

ZMC900E 搭載 R5 處理器實現以太網數據收發，兩路通信任務均采用實時線程與核隔離設計。核隔離技術將通信任務固定在獨立 CPU 內核，避免多線程調度及跨核切換產生的微秒級時間開銷，確保 EtherCAT 等工業總線數據交互的實時性。兩路主站控制可在同一進程或獨立進程中運行，用戶可按需選擇。

?多主站控制使用入門

1. 雙主站配置

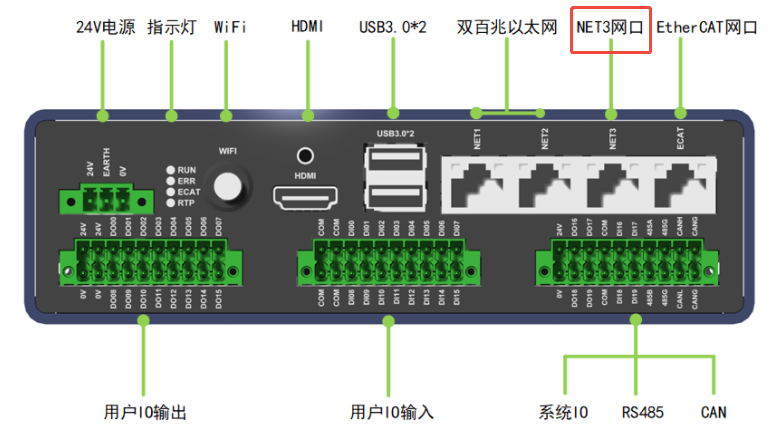

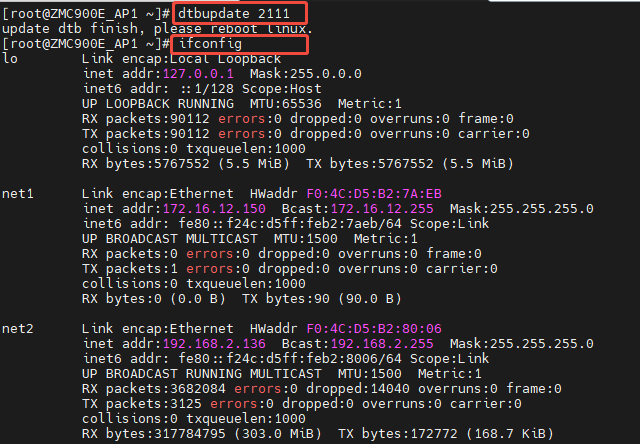

ZMC900E 的 NET3 端口作為第二主站通信口，出廠時默認為普通以太網口，需配置為 EtherCAT 通信口。操作步驟如下：首先通過 SSH 遠程連接設備，進入后運行指令dtbupdate 2111，接著重啟設備，重啟后輸入指令ifconfig，此時將無法看到 NET3 的網絡配置，如下圖所示。

2. 雙主站程序

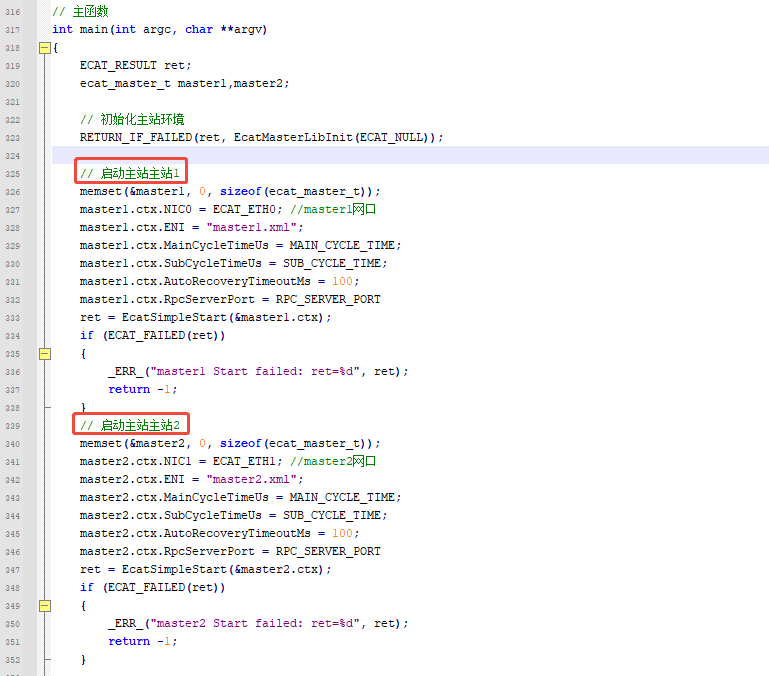

在程序中定義主站的兩個句柄 master1 和 master2，分別使用這兩個句柄對主站進行配置初始化，配置內容包括網卡、通信網絡從站描述文件 (ENI)、通信周期等。接著使用 EcatSimpleStart () 接口進行初始化，若沒有錯誤信息，就表示主站啟動成功，例程代碼如下圖所示。

?多主站控制產品選型

ZMC900E集成了商業授權的EtherCAT主站解決方案，總線周期可選為250us，500us，1ms，2ms，通過EtherCAT總線可以擴展多達64個EtherCAT數字驅動軸或多個EtherCAT I/O。同時支持RS485 IO模塊和EtherCAT IO模塊擴展，為用戶提供了多軸數、多IO點數的高性價比自動化解決方案。ZMC900E EtherCAT主站控制器是為設備制造商提供多軸數、多IO點數控制的新一代可靠智能的運動控制解決方案，可以廣泛應用于注塑行業、沖壓行業、車床行業、搬運碼垛、關節機器人、噴涂、玻璃機、壓鑄機、包裝設備、3C設備、鋰電池設備、紡織、流水線工作站、非標自動化裝備、特種機床等高端設備應用。
