采用碳化硅 (SiC) 和氮化鎵 (GaN) MOSFET 器件構建的新型功率轉換器設計，需要精心的設計和測試以優化性能。

雙脈沖測試 (DPT) 是有效測量器件開啟 (turn on)、關斷 (turn off) 及反向恢復 (reverse recovery) 過程中一系列關鍵參數的必備手段。雖然這些測量可以手動設置和執行，但自動化能顯著加速該過程，并確保獲得準確、一致的結果。

集成于泰克5 Series B MSO示波器中的寬禁帶雙脈沖測試軟件，可自動完成儀器設置，并執行符合標準的能量損耗和時序測量。智能差分電壓和電流探頭通過與示波器通信，進一步簡化了測試配置。通過擴展隔離探頭、任意函數發生器、直流電源等組件增加系統功能完整性。

該方案整體包含以下功能：

?獨特的邊沿精修算法：有效分析含噪波形。

?符合JEDEC/IEC標準的13項關鍵測量：確保結果權威可靠。

?直觀配置界面：基于屢獲殊榮的MSO5B操作界面，操作簡便。

?泰克IsoVu探頭：憑借其極高的共模抑制比 (CMRR)，精準捕捉高邊 VGS測量細節。

?內置雙脈沖測試波形的任意函數發生器：簡化測試激勵信號生成。

?可編程直流電源：為柵極驅動器供電。

?高壓電源：為VDS供電。

基于示波器的雙脈沖測試解決方案核心配置

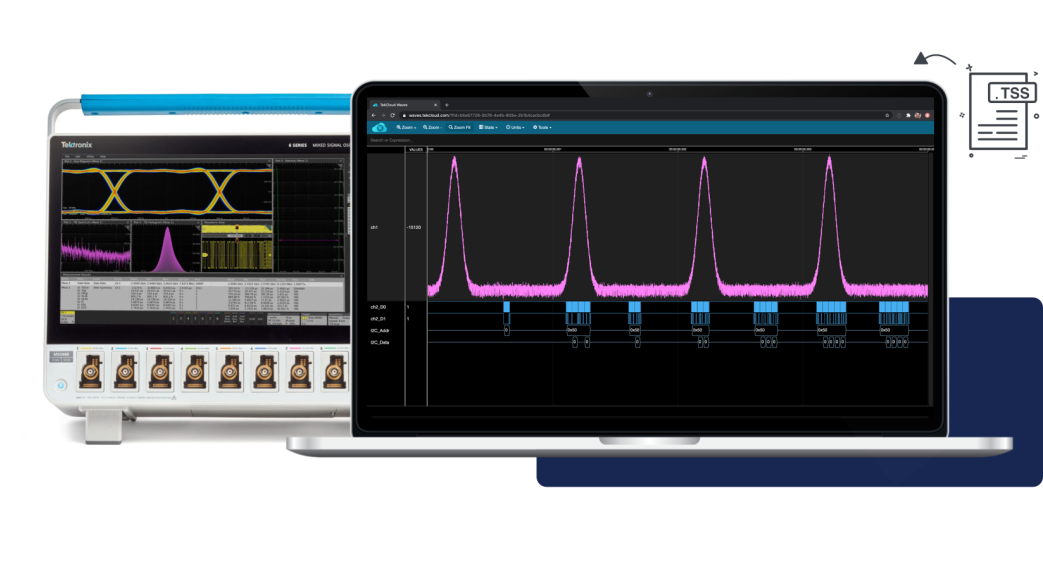

15 Series B MSO混合信號示波器

MSO58B

配備

?1GHz帶寬

?8個輸入通道

?符合標準的雙脈沖測試軟件：5-WBG-DPT

?高級電源測量軟件：5-PWR

2探頭

配置方案

■測VGS電壓探頭：

TPP1000A（無源探頭，精度高、低成本、1GHz），或TMDP0200（高壓差分探頭）

■測上管VGS電壓探頭：

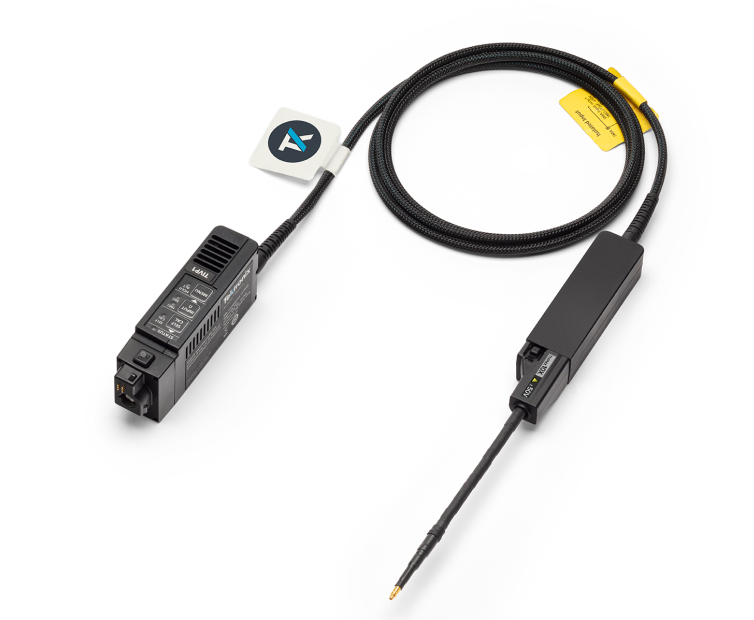

TIVP1（光隔離探頭測得正確的上管VGS波形）或THDP0200（高壓差分探頭）

■測VDS電壓探頭：

TPP0850（無源探頭，精度高，低成本，800MHz帶寬）

■ 測上管VDS電壓探頭：

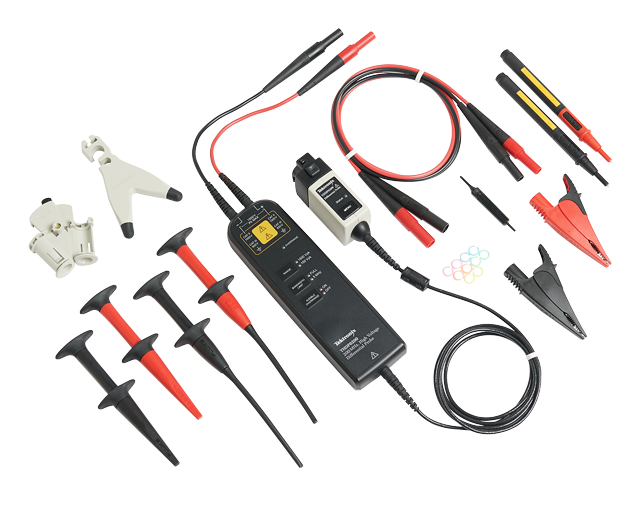

THDP0200（高壓差分探頭）

■IDS測量方案：

T&M SDN414

■上管IDS測量：

T&M SDN414配TICP100（高精度，高帶寬）

■IG測量：

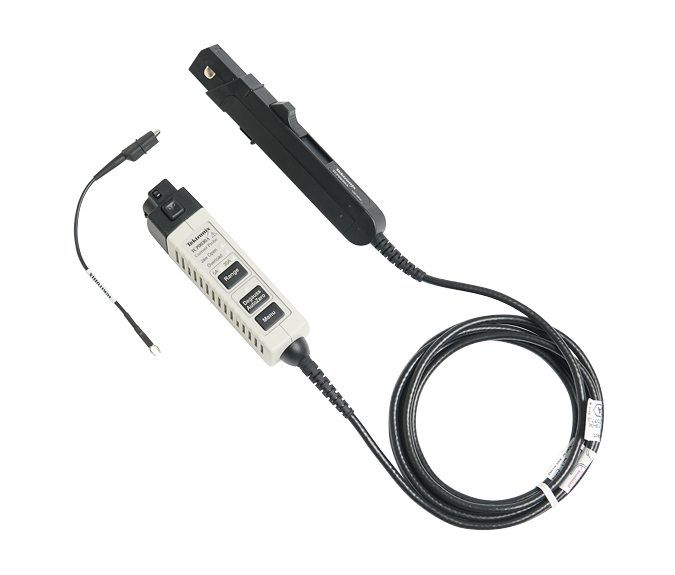

TICP100

■上管IG測量：

TICP100（具有足夠高的共模電源和CMRR）

3雙脈沖波形發生器

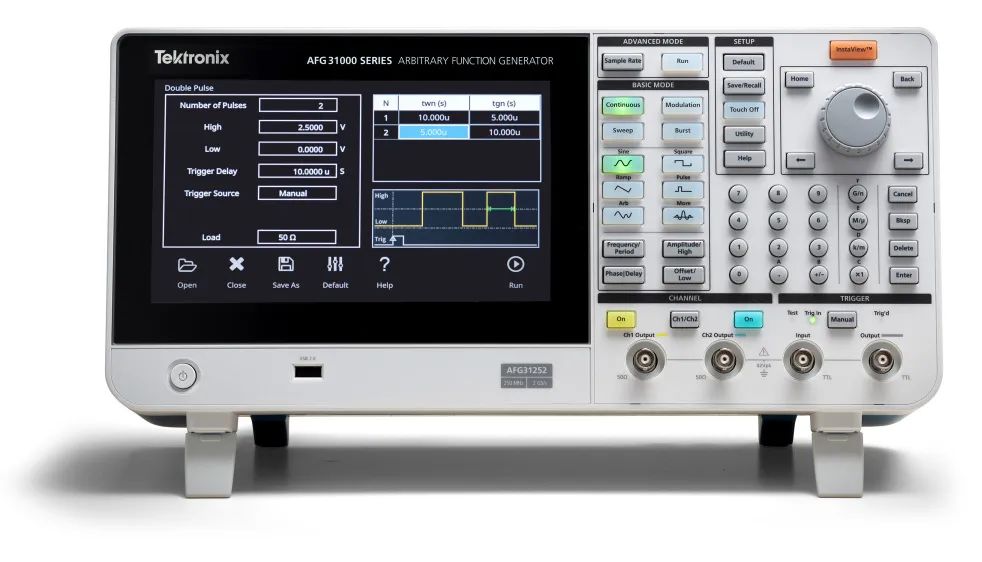

?AFG31000系列任意波形發生器（雙通道），配備雙脈沖測試軟件

4柵極驅動電源

?2230-30-3可編程電源，195W, 3A, 30V

5高壓電源（任選其一）：

?2260B-800-2可編程直流電源，720W, 800V, 2.88A

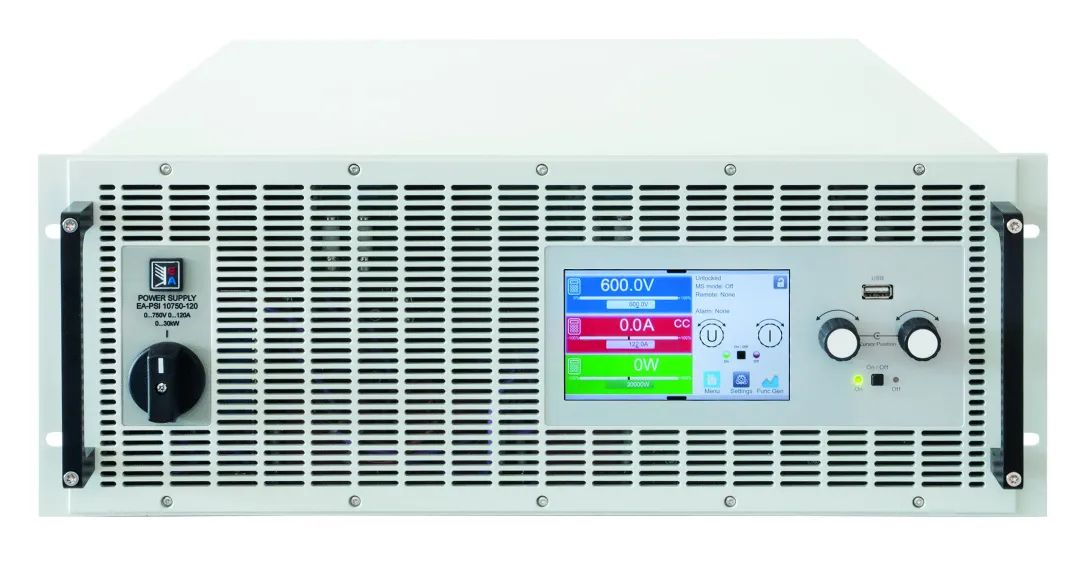

?EA-PSI 10000系列電源，最高可達30kW (2000V, 1000A)

?2657A3 kV, 120 mA高功率 SourceMeter源表

6協作與分析軟件

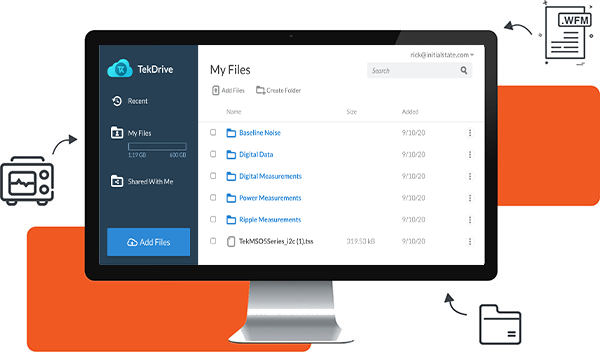

?TekDrive示波器專用云存儲：實現無縫協作，支持最多10個同時連接。

?TekScope PC分析軟件-將團隊PC變?yōu)槭静ㄆ鞯难由?，具備相同分析測量功能。

TekScope PC 分析軟件和 TekDrive示波器專用云存儲

該解決方案提供了全套儀器、軟件、探頭和服務，確保對寬禁帶器件和系統進行精確測量，實現更快速、更便捷的驗證。

為了助您實現更精準可靠的雙脈沖測試，泰克推出超能優惠！

限時特惠，機會難得

免費帶寬升級

立即訂購MSO5B，購買所需帶寬型號，實際支付低一檔價格，即享免費帶寬升級！

贈入門軟件許可

獲贈永久版入門軟件許可證，解鎖串行解碼、電源分析等關鍵功能。

探頭限時折扣

指定兼容探頭（含隔離探頭型號）享7折優惠。具體活動型號請?jiān)斣儭?/p>

軟件選項/包同享折扣

適配軟件選項和軟件包同享7折優惠。

服務計劃優惠

與示波器同期購買校準維修服務 (T3/T5/R3/R5) 和延保計劃 (C3/C5) 可享8折優惠！
