本研究案例展示三菱可編程邏輯控制器（PLC）在工業自動化控制中的實際應用。應用時，將三菱PLC與脈沖計數器相連，實現控制與數據采集功能。采用CCLinkIE到ModbusTCP的網關轉換方式，解決不同通信協議兼容性問題，讓原本無法直接通信的設備有效進行數據交互。案例還展示通過該網關轉換實現三菱PLC與脈沖計數器連接的詳細配置過程，下面將詳述具體步驟。

配置過程：

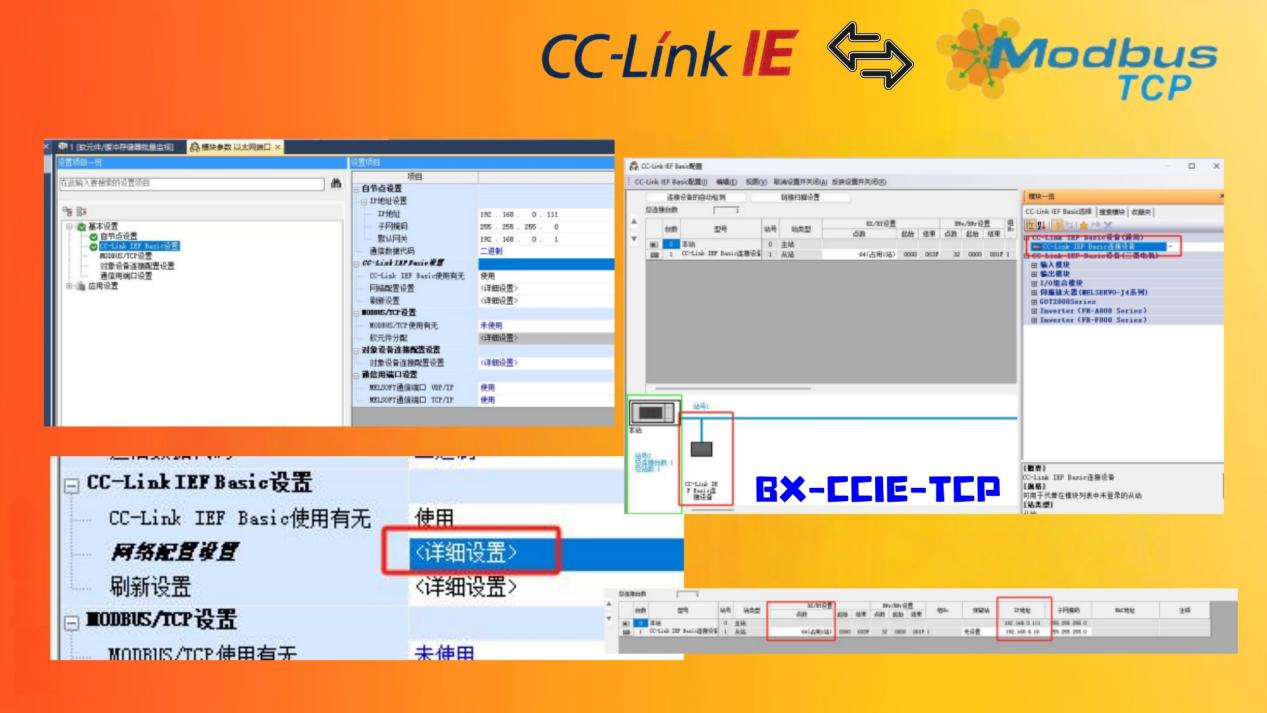

開啟三菱可編程邏輯控制器（PLC）組態軟件GXWORK3，開展CC-LinkIE一側的參數配置工作，首要步驟為設定PLC的IP地址。通過雙擊“詳細設置”選項，進入CC-LinkIE配置界面。增添通用從站IP地址及占用點數。完成軟元件的配置后，即可將組態信息下載至可編程邏輯控制器（PLC）中。

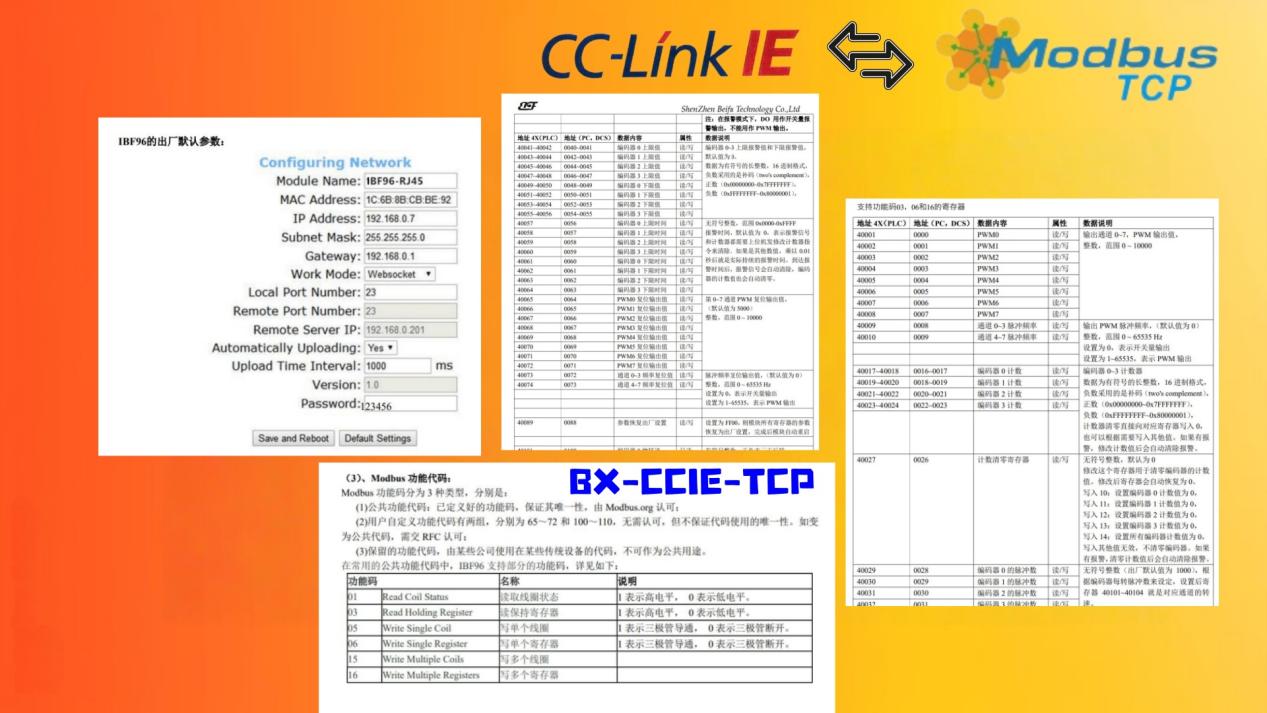

為確保系統通信穩定準確，需對從站通訊參數進行詳細設置。此過程涉及通訊波特率、數據位、停止位、奇偶校驗位等關鍵參數的精確配置，只有合理設置這些參數，才能保證通訊系統正常運行。主要完成IP地址、工作模式以及端口號（Modbus默認端口號為502）的設置。之后，檢索通訊點表，確定需進行讀寫操作的參數地址。從相關的詳細技術手冊中我們可以明確得知，該網關在功能碼支持方面，能夠?qū)?1、03、05、06、15、16這些特定的功能碼提供有效的支持。

完成功能碼與地址的確認后，開啟網關配置軟件“GatewayConfigurationStudio”，創建新的項目并選定CCLinkIE-MTC。

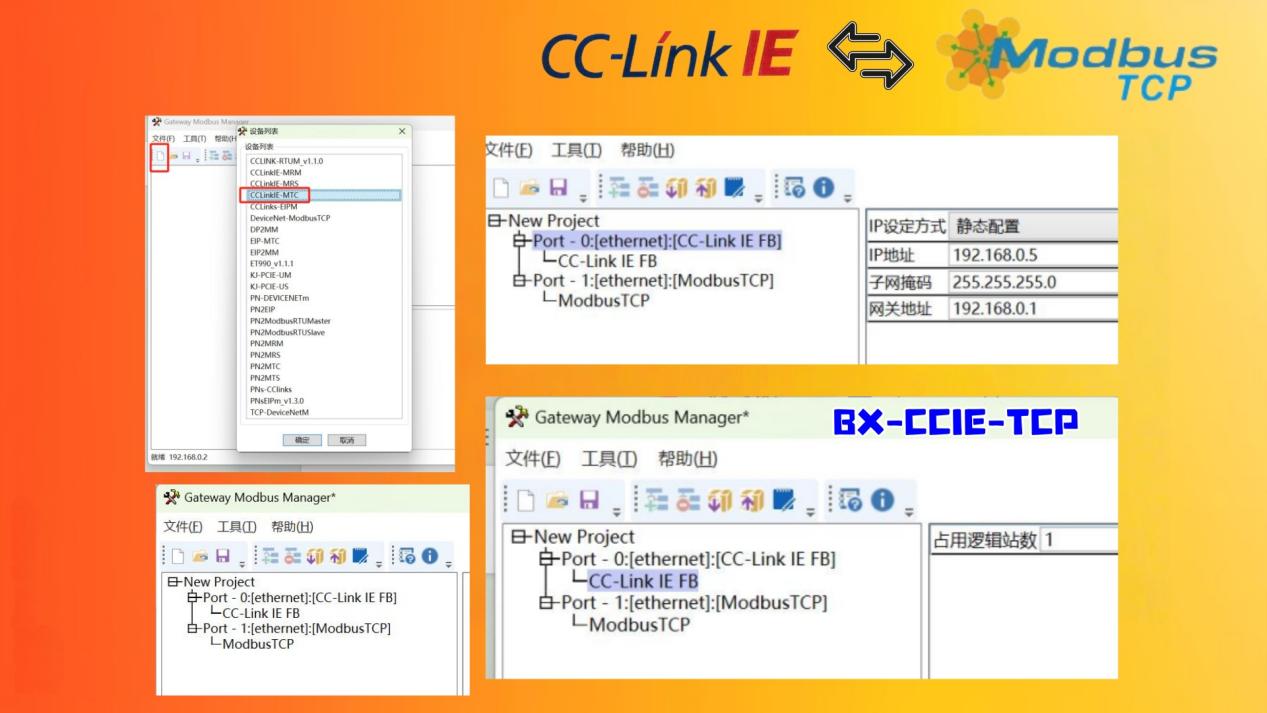

首先，對CCLinkIE一端的參數進行設置，此過程包含對IP地址的設定。對網關的占用邏輯數量予以設定。

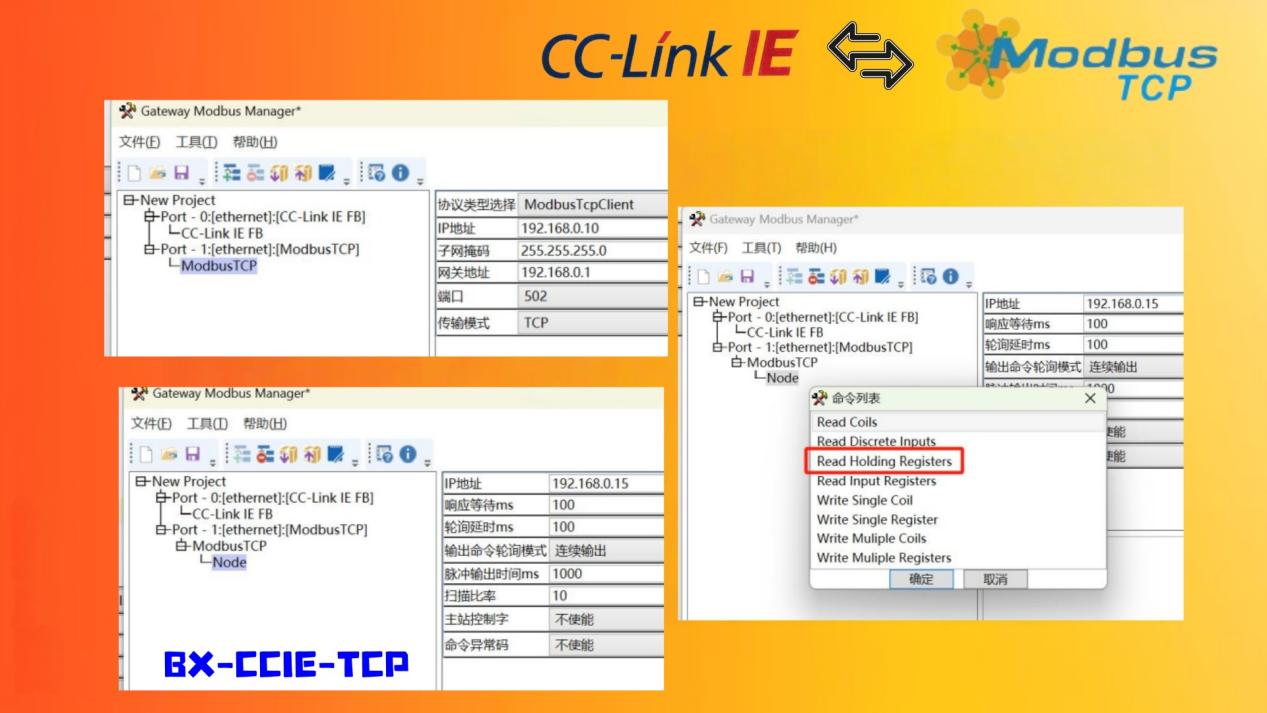

實施ModbusTCP參數的配置操作。第一步是確定網關在ModbusTCP網絡中的IP地址。增配Node從站，并填錄計數器模塊的IP地址。添加相應的功能碼，依據手冊可知，該系統支持使用03功能碼讀取保持寄存器。

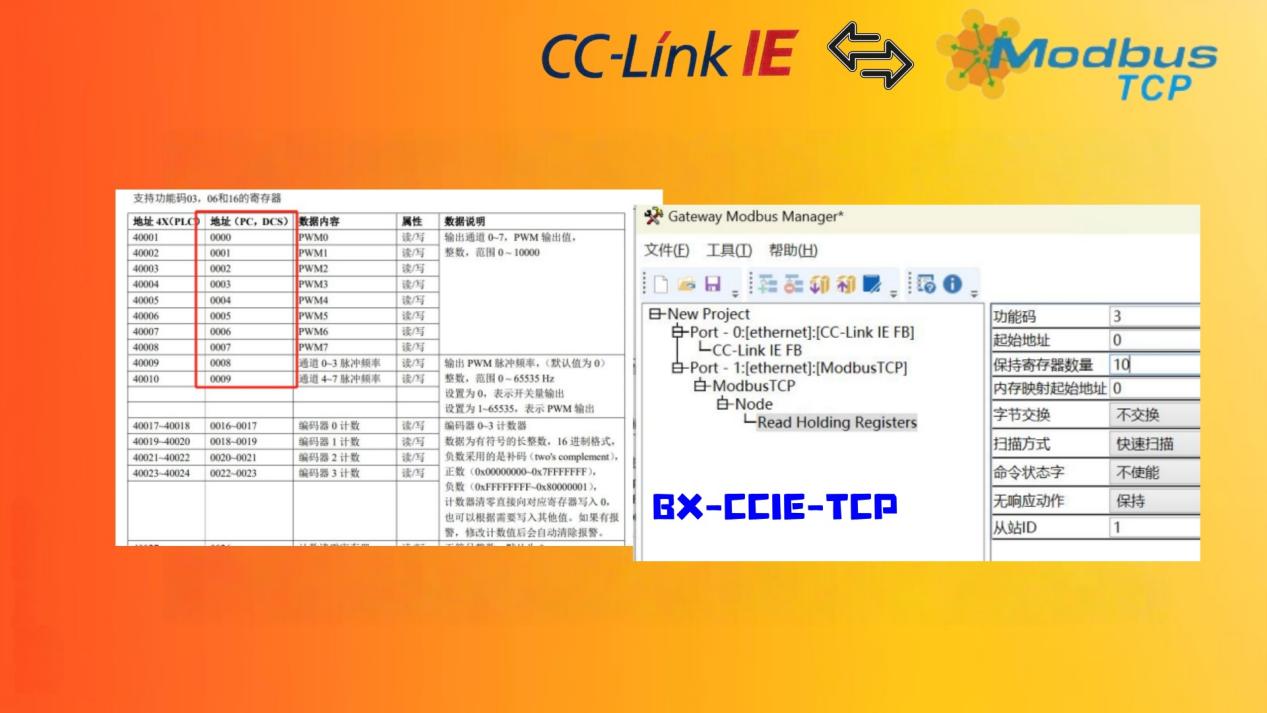

填寫所需讀取參數的寄存器地址。需注意，網關寄存器地址自0起計，與地址（PC，DCS）中的地址相對應。舉例而言，當需要讀取地址范圍在0至9的10個參數時，需按照下述方式進行填寫。在完成確認且無誤之后，將配置文件下載到網關。

本方案通過協議網關實現了ModbusTCP脈沖計數器與CCLinkIE網絡的無縫集成，充分利用了CCLinkIE的高速通信特性（1Gbps）和脈沖計數器的高精度計數能力，適合各類需要精確計量的工業自動化場景。
