TPS61193-Q1 是一款集成 DC-DC 轉換器的汽車高效、低 EMI、易于使用的 LED 驅動器。DC-DC轉換器支持升壓和SEPIC模式作。該器件具有三個高精度電流吸收器，可以組合以獲得更高的電流能力。

DC-DC轉換器具有基于LED電流吸收裕量電壓的自適應輸出電壓控制。此功能通過在所有條件下將電壓調整到最低的足夠水平來最大限度地降低功耗。為了降低 EMI，DC-DC 支持開關頻率的擴頻和與專用引腳的外部同步。寬范圍可調頻率使 TPS61193-Q1 能夠避免對 AM 無線電頻段的干擾。

TPS61193-Q1 的輸入電壓范圍為 4.5 V 至 40 V，支持汽車停止/啟動和負載突降條件。TPS61193-Q1 集成了廣泛的故障檢測功能。
*附件：tps61193-q1.pdf

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
• 輸入電壓工作范圍 4.5 V 至 40 V
• 三個高精度電流吸收器
  • 電流匹配 1%（典型值）
  • LED 燈串電流每通道高達 100 mA
  • 輸出可以從外部組合以獲得更高的電流能力
• 100 Hz 時 10 000：1 的高調光比
• 用于 LED 串電源的集成升壓/SEPIC
  • 輸出電壓高達 45 V
  • 開關頻率 300 kHz 至 2.2 MHz
  • 開關同步輸入
  • 擴頻可降低 EMI
• 廣泛的故障檢測功能
  • 故障輸出
  • 輸入電壓 OVP、UVLO 和 OCP
  • 開路和短路 LED 故障檢測
  • 熱關斷
• 外部元件的最小數量

參數

方框圖

?1. 產品概述?
TPS61193-Q1是德州儀器（TI）推出的汽車級低EMI LED驅動器，具有以下核心特性：

• ?輸入電壓范圍?：4.5V至40V，支持汽車啟停和負載突降條件。
• ?輸出能力?：集成3路高精度電流源，每通道支持100mA LED電流（可并聯擴展），電流匹配精度達1%（典型值）。
• ?調光性能?：支持10,000:1高調光比（100Hz PWM）。
• ?集成DC-DC?：支持升壓（Boost）和SEPIC拓?fù)洌敵鲭妷鹤罡?5V，開關頻率可調（300kHz至2.2MHz）。
• ?EMI優化?：集成擴頻功能，支持外部同步以降低電磁干擾。
• ?保護功能?：包含輸入過壓/欠壓保護、LED開路/短路檢測、熱關斷等，故障信號通過FAULT引腳輸出。

?2. 關鍵應用場景?

• 汽車信息娛樂系統背光
• 儀表盤、抬頭顯示（HUD）
• 中央信息顯示屏（CID）及智能后視鏡

?3. 功能模塊詳解?

• ?DC-DC轉換器?：自適應輸出電壓控制，根據LED電流源壓差動態調整效率。
• ?電流源?：通過外部電阻（RISET）設置電流，支持PWM調光（100Hz–20kHz）。
• ?保護機制?：實時監測LED狀態，故障時自動禁用異常通道并觸發恢復流程。

?4. 封裝與規格?

• ?封裝?：20引腳HTSSOP（帶散熱焊盤），尺寸6.5mm × 4.4mm。
• ?工作溫度?：-40°C至+125°C，符合AEC-Q100 Grade 1認證。

?5. 設計資源?

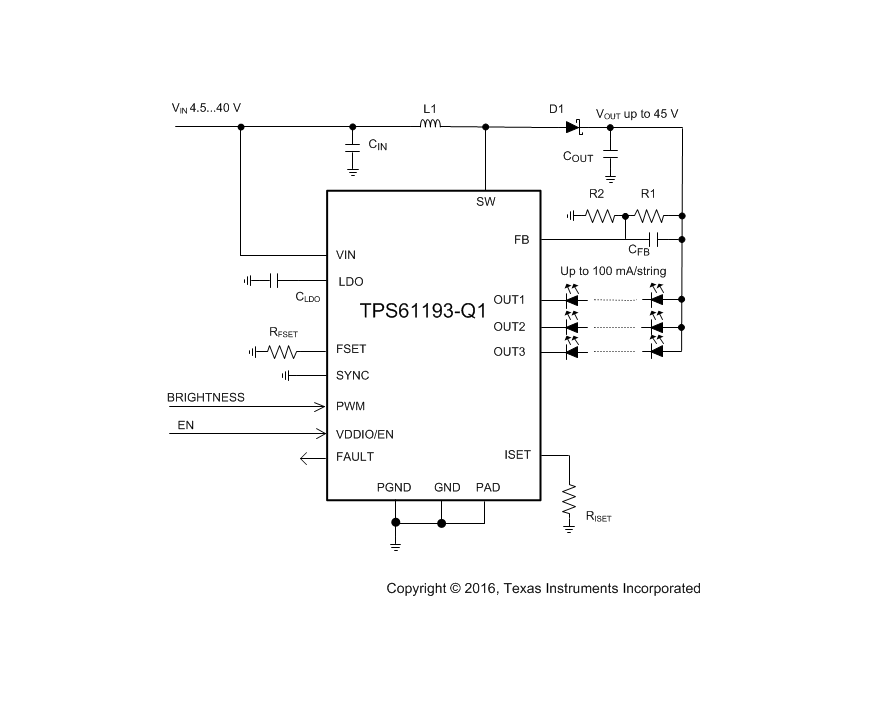

• 提供典型應用電路（如3路LED驅動配置）及布局指南，強調高頻路徑優化和散熱設計。
• 支持Power Stage Designer工具輔助拓?fù)溆嬎恪?/li>
