前言

本文檔主要說明替換開機LOGO圖片的方法，默認基于NAND FLASH配置評估板進行測試，使用Linux系統啟動卡（Micro SD啟動模式）啟動系統。

我司提供的Linux系統鏡像已支持U-Boot啟動階段的開機LOGO顯示功能。評估板上電啟動后，U-Boot將讀取Linux系統對應路徑的LOGO圖片（即bootlogo.bmp文件），并輸出至HDMI顯示屏，顯示過程會持續至內核啟動完成。

Linux系統默認支持HDMI顯示，請將評估板HDMI OUT接口連接至HDMI顯示屏。如需切換為7英寸LCD屏、10.4英寸LVDS屏、7英寸MIPI屏，請參考《評估板測試手冊》替換對應的系統固件并連接對應顯示屏進行測試。

LOGO制作

LOGO圖片要求為BMP格式的24位位圖，并且圖片分辨率建議不超過HDMI顯示器分辨率。本小節提供在Windows系統將LOGO圖片轉換為BMP格式的24位位圖的方法。

請在Windows下準備一張待測試圖片，此處以Tronlong的JPG格式LOGO為例。使用Windows系統自帶的畫圖工具打開圖片，選擇“重新調整大小”將圖

圖?1

點擊“文件 -> 另存為(A)-> BMP圖片(B)”。

圖?2

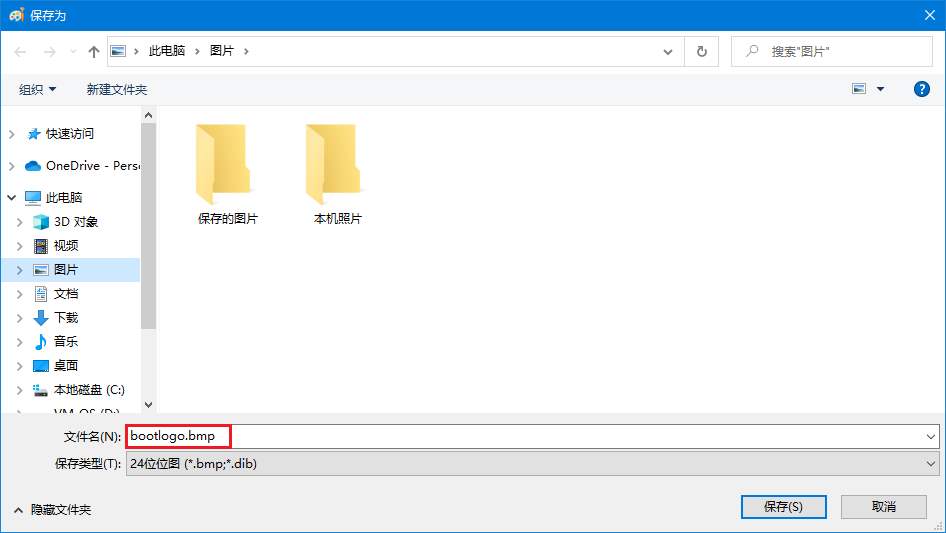

將調整好的圖片命名為bootlogo.bmp，保存類型為24位位圖。此bootlogo.bmp文件即為新制作的LOGO圖片。

圖?3

LOGO替換

通過命令替換LOGO圖片

從Linux系統啟動卡啟動評估板，將新制作好的bootlogo.bmp文件拷貝至評估板文件系統目錄下，執行如下命令，替換Linux系統啟動卡原來的bootlogo.bmp文件。

Target#cp bootlogo.bmp /run/media/mmcblk0p1/bootlogo.bmp

Target#sync

圖?4

備注：若使用eMMC配置評估板，請按如下方法替換LOGO圖片。

從Linux系統啟動卡啟動評估板，執行如下命令，替換Linux系統啟動卡原來的bootlogo.bmp文件。

Target#cp bootlogo.bmp /run/media/mmcblk1p1/bootlogo.bmp

Target#sync

從eMMC啟動評估板，執行如下命令，替換eMMC原來的bootlogo.bmp文件。

Target#cp bootlogo.bmp /run/media/mmcblk0p1/bootlogo.bmp

Target#sync

替換完成后，將評估板斷電重啟，U-Boot啟動時，HDMI顯示器將顯示替換后的LOGO圖片，如下圖所示。

圖?5

通過Linux系統鏡像替換LOGO圖片

評估板支持通過替換LinuxSDK原來bootlogo.bmp文件、重新生成Linux系統鏡像的方式進行LOGO圖片替換?？蓪⑿律傻腖inux系統鏡像制作成“量產卡”，批量生產時基于“量產卡”快速固化系統至NAND FLASH或eMMC。

備注：由于存放bootlogo.bmp文件的NAND FLASH的boot-resource分區為只讀分區，無法通過命令替換LOGO圖片，因此需通過Linux系統鏡像替換。

打開Ubuntu，請先參考《Linux系統使用手冊》編譯LinuxSDK，再執行如下命令，替換LinuxSDK對應目錄下原來的bootlogo.bmp文件。

備注：若使用eMMC配置評估板，請將命令中的"tlt113-evm-nand"修改為"tlt113-evm-emmc"。

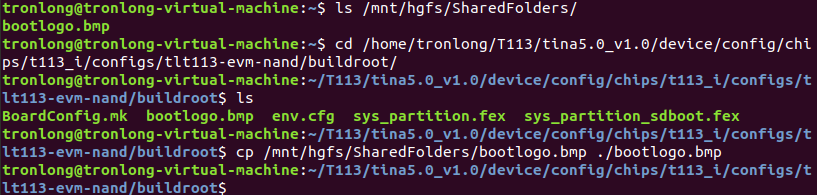

Host#cd /home/tronlong/T113/tina5.0_v1.0/device/config/chips/t113_i/configs/tlt113-evm-nand/buildroot/

Host#cp /mnt/hgfs/SharedFolders/bootlogo.bmp ./bootlogo.bmp

圖?6

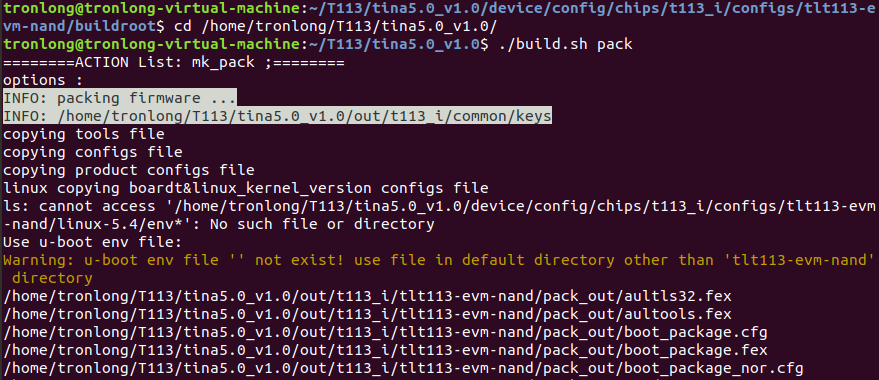

執行如下命令，進入tina5.0_v1.0目錄，打包生成新的Linux系統鏡像。

Host#cd /home/tronlong/T113/tina5.0_v1.0/

Host#./build.sh pack

圖?7

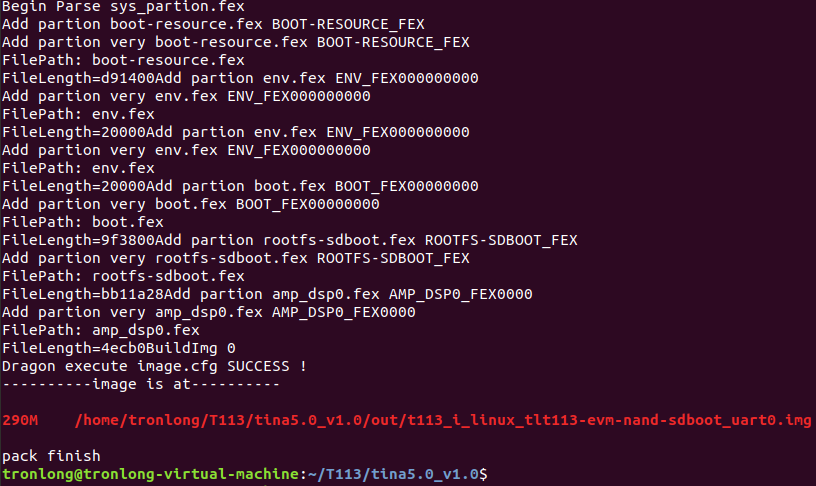

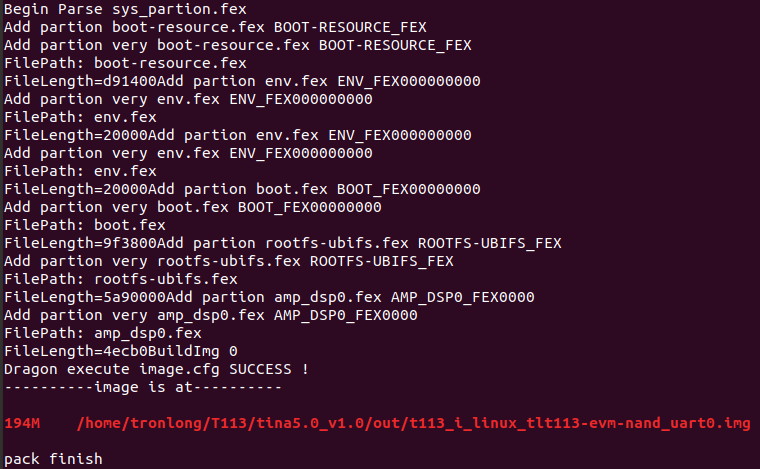

其中打包生成的"/home/tronlong/T113/tina5.0_v1.0/out/t113_i_linux_tlt113-evm-nand_uart0.img"適用于NAND FLASH配置評估板，僅支持NAND FLASH啟動；"/home/tronlong/T113/tina5.0_v1.0/out/t113_i_linux_tlt113-evm-nand-sdboot_uart0.img"適用于NAND FLASH配置評估板，僅支持Linux系統啟動卡（Micro SD啟動模式）啟動。

圖 8

圖?9

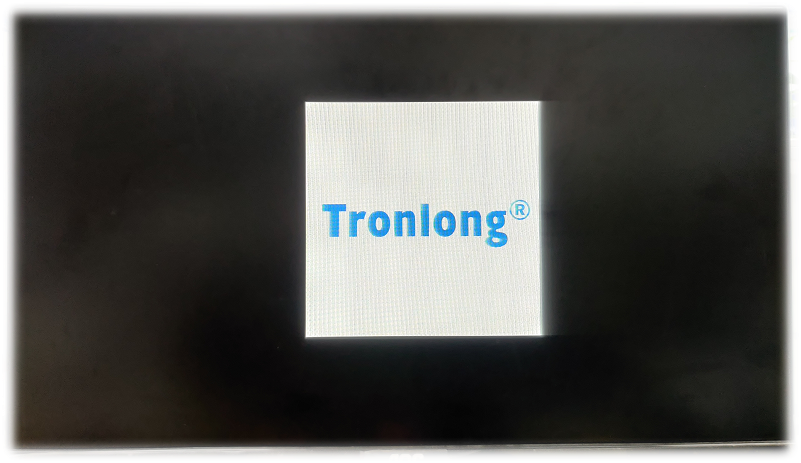

請參考《Linux系統啟動卡制作及系統固化》文檔重新制作Linux系統啟動卡。制作完成后，將Linux系統啟動卡插至評估板Micro SD卡槽，評估板HDMIOUT接口連接至HDMI顯示屏。評估板上電，HDMI顯示屏將顯示替換后的LOGO圖片，如下圖所示。

圖?10
