• 微米級高精度要求：平面度與高度差是鉸鏈核心質控指標，測量系統需具備微米級重復精度。
• 復雜結構測量：鉸鏈結構復雜，需同步高精度獲取多個特征點的三維坐標，并重構曲面以計算平面度與高度差。
• 重復性與再現性：在大規模生產中，測量系統的GR&R至關重要。鉸鏈通常具有高反光表面特性易引入噪點，進而影響數據穩定性及GR&R合格率。

檢測需求

待測工件

折疊屏鉸鏈

工件尺寸

10x80x2mm

測量項目

平面度及高度差

精度要求

重復性0.01mm

深視智能3D相機應用優勢

針對上述難點，深視智能一體式三維激光輪廓測量?jī)x通過 “硬件參數精準匹配+算法深度優化+一體化設計”，實現折疊屏鉸鏈平面度與高度差的精準、高效測量，完全匹配客戶需求。

01

硬件參數精準匹配

深視智能一體式三維激光輪廓測量?jī)x（型號：SRI7060）憑借其33mm的Z軸滿量程和49mm的X軸視場，可一次性掃描折疊屏鉸鏈全區域，無需多次移動部件；配合200mm/s高速掃描能力，快速完成測量，適配3C行業批量生產需求。

圖 | 折疊屏鉸鏈3D點云效果

深視智能3D相機內置405nm波長高對比度激光光源及自適應曝光算法，可有效抑制金屬表面反光，減少測量噪聲，保障數據穩定可靠。

02

算法優化保障重復性

深視智能3D相機搭載自研的“空間平面擬合算法”與“GR&R數據校準模塊”，從算法層面系統提升測量的穩定性與一致性：

圖 | 感興趣區域定位圖像

最小二乘法擬合：通過設定基準點與測量點，獲取各點X、Y、Z三維坐標后，采用最小二乘法進行空間平面擬合，精確計算各測量點到擬合平面的距離，為平面度與高度差判定提供可靠數據基礎；

圖 | 左：基準感興趣區域定位圖像 右：測量感興趣區域定位圖像

多維度重復性校準：針對GR&R測試需求，設備內置“溫度補償”與“機械誤差修正”模塊，確保每次測量在一致的環境條件與運動控制（相機固定+產品水平移動）下進行，有效抑制外部干擾。

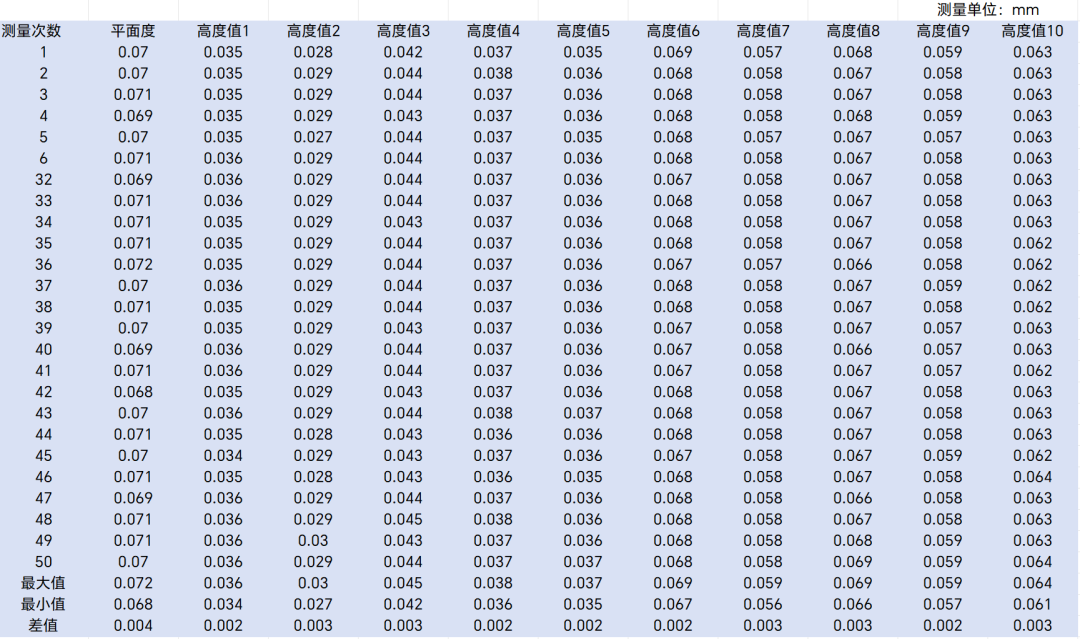

圖 | 折疊屏鉸鏈平面度和高度差測量數據表

歷經50次GR&R（重復性與再現性）測試驗證，深視智能一體式三維激光輪廓測量?jī)x在檢測折疊屏鉸鏈的平面度與高度差時，重復性精度＜0.005mm（5μm），精準滿足微米級質控要求。

*上述數據基于實驗室標準環境測得，實際應用中的結果可能因測試條件不同而有所差異。

03

適配復雜產線實際場景

深視智能一體式三維激光輪廓測量?jī)x采用高度集成設計，可嵌入式安裝于折疊屏鉸鏈產線檢測工位，不占用額外空間，節省產線布局成本。

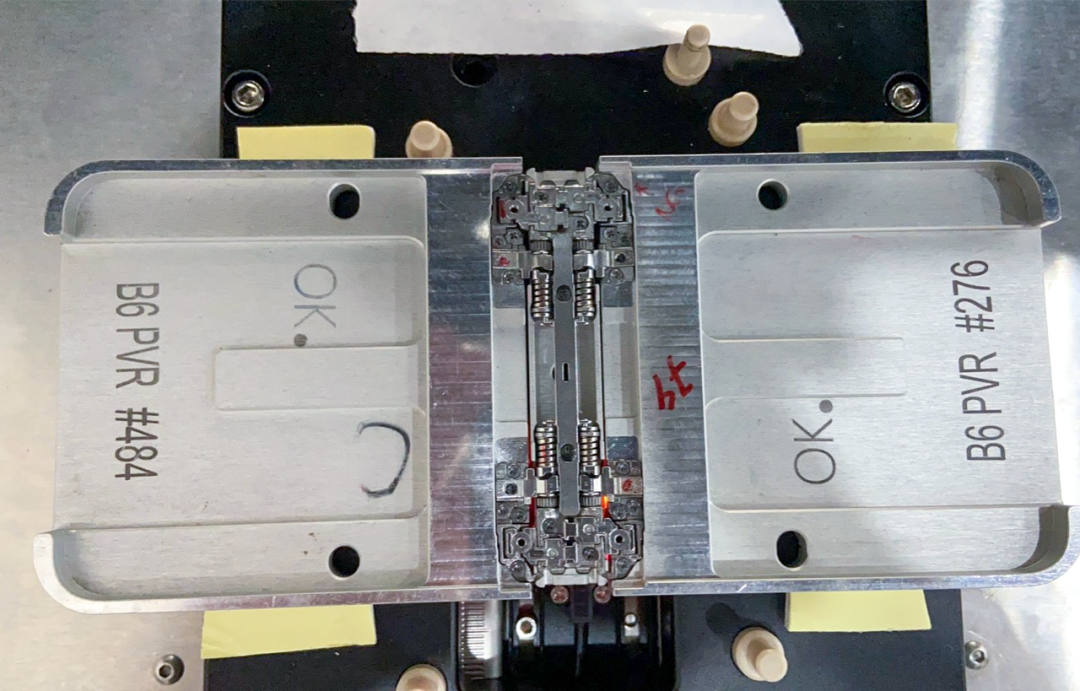

圖 | 3D相機測量折疊屏鉸鏈平面度和高度差

配套軟件操作簡便，一鍵啟動即可自動完成參數設置、掃描及數據分析，降低了對專業工程師的依賴。

測量后系統自動生成3D點云圖、ROI定位圖及包含多次測量數據的完整報表，支持工程師高效進行結果追溯與工藝優化，滿足高節奏產線的實際應用需求。

深視智能傳感器推薦

鉸鏈可靠性是折疊屏的核心技術瓶頸之一。深視智能三維激光輪廓測量?jī)x通過微米級的精密測量，為鉸鏈的平面度與高度差提供了量化依據，幫助企業精準優化沖壓與組裝工藝，從而提升折疊屏產品的使用壽命。此外，深視智能三維激光輪廓測量?jī)x還可應用于攝像頭模組、連接器等微小精密部件的全面檢測，助力消費電子行業實現精密制造升級。
