一、案例背景

在某大型工業制造企業的生產線中，面臨著設備協議不兼容的挑戰。該生產線的核心控制系統包括貝加萊工控機和西門子PLC，分別采用EtherCAT和Profinet協議作為主站設備。貝加萊工控機用于實現高精度的設備控制，而西門子PLC負責產線的整體調度與管理。然而，由于兩種協議的差異，導致數據無法直接交互，設備之間的協同性受到嚴重影響，生產效率難以進一步提升。

二、解決方案

（一）設備選型

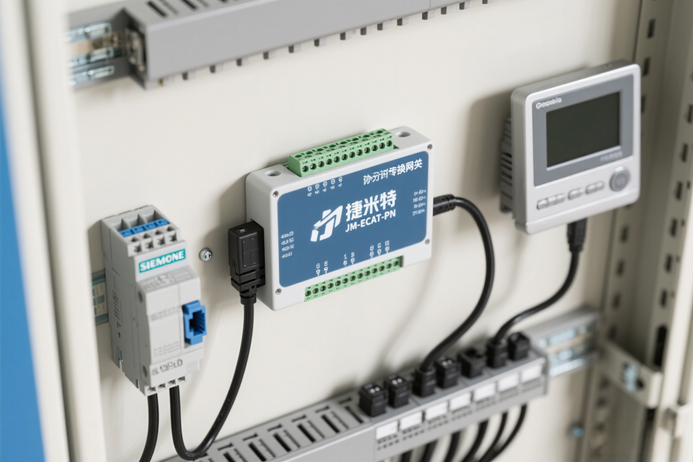

為解決這一問題，企業選用了捷米特的EtherCAT轉Profinet協議轉換網關（型號：JM-ECAT-PN）。該網關能夠?qū)崿F(xiàn)EtherCAT主站與Profinet主站之間的協議轉換，確保數據的無縫傳輸和設備的協同工作。

（二）設備連接與配置

1.物理連接

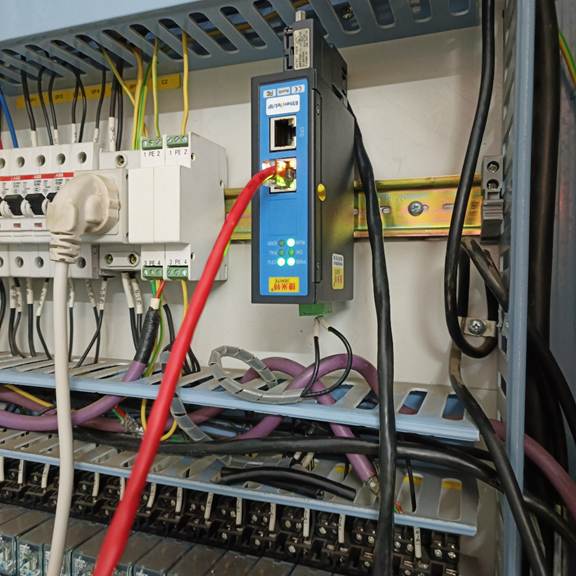

EtherCAT網絡：貝加萊工控機通過超五類屏蔽線直連JM-ECAT-PN網關的EtherCAT端口，采用星型拓撲結構，確保信號的完整性和傳輸?shù)姆€(wěn)定性。

Profinet網絡：西門子PLC通過工業交換機（如赫斯曼RS20-08）連接網關的Profinet端口，配置VLAN隔離控制網絡與辦公網絡，保障網絡的安全性和可靠性。

2.協議配置

Profinet參數配置：在西門子TIAPortal中導入JM-ECAT-PN網關的GSD文件，創建ProfinetIO設備，分配設備名稱（如“ECAT_PN_GW”），并配置通信周期（如1ms）。根據實際需求，映射輸入輸出數據字節（如輸入16字節，輸出16字節）。

EtherCAT參數配置：在貝加萊工控機的配置軟件中，將網關設置為EtherCAT從站，分配從站地址（如0x02），并綁定相關的數據塊，確保數據能夠準確傳輸。

（三）功能實現

數據交互：通過捷米特EtherCAT轉Profinet協議轉換網關，貝加萊工控機采集的設備狀態數據（如溫度、壓力等）能夠?qū)崟r傳輸?shù)轿鏖T子PLC，同時西門子PLC的控制指令也能準確下達給貝加萊工控機。

同步控制：網關內置IEEE1588PTP時鐘模塊，實現EtherCAT與Profinet設備的納秒級同步，確保設備動作的精準協同。

三、應用效果

（一）生產效率提升

協同效率：設備之間的數據交互更加順暢，生產調度更加靈活，設備協同效率顯著提高，生產效率提升了約20%。

故障響應：通過網關的實時監控功能，能夠快速定位故障點，故障響應時間縮短了50%。

（二）成本節約

硬件投資：減少了因協議不兼容而需要額外購置的設備數量，節省了約30%的硬件投資。

運維成本：統一的網絡架構簡化了運維工作，降低了運維成本。

（三）技術前瞻性

兼容性：網關支持多種協議版本，能夠兼容未來設備的升級和擴展。

智能化：支持數字孿生技術，為企業的數字化轉型奠定了基礎。

四、總結

捷米特EtherCAT轉Profinet協議轉換網關（型號：JM-ECAT-PN）在該工業生產線中的應用，成功解決了貝加萊工控機與西門子PLC之間的協議兼容問題。通過合理的設備選型、連接與配置，實現了數據的高效交互和設備的精準協同。這一解決方案不僅提升了生產效率，降低了成本，還為企業未來的智能化發展提供了有力支持

具體內容及更多配置過程可聯系羽工。
