第一章：LMK04828及ADRV9009****簡介

1.1LMK04828簡介

LMK0482x 系列是業界性能最高的時鐘調節器，支持 JEDEC JESD204B。

PLL2 的 14 個時鐘輸出可配置為使用器件和 SYSREF 時鐘驅動七個 JESD204B 轉換器或其他邏輯器件。

SYSREF 可使用直流和交流耦合提供。不限于 JESD204B 應用，14 個輸 出中的每一個均可單獨配置為傳統時 鐘系統的高性能輸出。

高性能，加上在功率或性能之間進行權衡的能力、雙 VCO、動態數字延

遲、保持和無故障模擬延遲等特性， 使 LMK0482x 系列成為提供靈活的高 性能時鐘樹的理想選擇。

4 / 15

1.2ADRV9009簡介

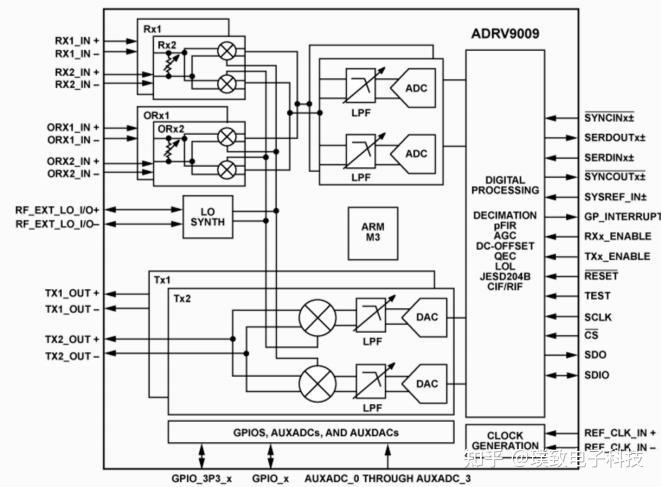

ADRV9009 是一款高度集成的射頻(RF) 捷變收發器，提供雙發射器和接收 器、集成合成器和數字信號處理 功能。該 IC 提 供 3G、4G 和 5G 宏蜂窩時分 雙工(TDD) 基站應用所需的高性能和低功耗的多功能組合。

接收路徑由兩個獨立的、寬帶寬的直接轉換接收器組成， 具有最先進的動態 范圍。該設備還支持寬帶寬、時 間共享觀察路徑接收器 (ORx), 用 于 TDD 應 用。完整的接收子系統包括自動和手動豪減控制、直流失調校 正、正交誤差校 正(QEC) 和數字濾波，從而無需在數字基帶中使用這些功能。還集成了多種輔助 功能，例如 模擬數字轉換器(ADC)、 數模轉換器(DAC)、 功率放大器(PA) 的通 用輸入/輸出(GPIO) 以及射頻前端控制。

除了自動增益控制(AGC) 之 外 ，ADRV9009 還具有靈活的外部增益控制 模式，可以非常靈活地動態設置系統級增益。

接收信號通過一組四個高動態范圍、連續時間 Z-△ADC 進行數字化，這些 ADC 具有固有的抗混疊功能。與 傳統中頻(IF) 接收器相比，直接轉換架構不 受帶外圖像混合的影響，且沒有混疊，因此放寬了對 RF 濾波器的要求。

發射器使用創新的直接轉換調制器，可實現高調制精度和極低的噪聲。

觀察接收機路徑由具有最先進動態范圍的寬帶寬、直接轉換接收器組成。

完全集成的鎖相環(PLL) 為發射器(Tx) 和接收器(Rx) 信號路徑提供高性 能、低功耗、小數 N RF 頻率合成。附加合成器生成轉換器、數字電路和串行接 口所需的時鐘。多芯片同步機制可同步多個 ADRV9009 芯 片之間的 RF 本 振(LO) 和基帶時鐘的相位。采取預防措施以提供高性能基站應用所需的隔離。 所有壓控振蕩 器(VCO) 和環路濾波器元件均已集成。

高速 JESD204B 接口支持高達 12.288 Gbps 的通道速率，在最寬帶寬模式 下，每個發射器有兩條通道，每 個接收器有一條通道。該接口還支持較低帶寬 的交叉模式，從而將高速數據接口通道總數減少到一條。支持 定點和浮點數據 格式。浮點格式允許內部 AGC 對解調器設備不可見。

ADRV9009 的核心可直接由 1.3V 穩壓器和 1.8 V 穩壓器供電，并通過標準 4 線串行端口進行控制。它包含 全面的省電模式，以最大限度地降低正常使用 時的功耗。ADRV9009 采用 12 mm×12mm、196 球芯片級球柵陣列(CSP_BGA) 封 裝。

應用

3G 、4G 和 5G TDD 宏蜂窩基站 TDD 有源天線系統

大規模多輸入多輸出 (MIMO)

相控陣?yán)走_(dá) 電子戰

軍事通信

便攜式測試設備

特征

· 雙發射器

· 雙接收器

· 雙輸入共享觀測接收器

· 最大接收器帶寬：200 MHz

· 最大可調諧發射機合成帶寬：450 MHz

· 最大觀測接收器帶寬：450 MHz

· 完全集成的小數 N 射頻合成器

· 完全集成的時鐘合成器

· 針對 RF LO 和基帶時鐘的多芯片相位同步

· JESD204B 數據路徑接口

· 調諧范圍(中心頻率):75 MHz 至 6000 MHz

第二章：PZ-FH9009****開發例程

2.1****功能概述

本例程在 FPGA 內部生成 DDS 信號源，通過 ADRV9009 進行單音信號發射測 試，同時，可以把 ADRV9009 發射的信號，接收回來，用 ILA 進行查看，用戶也 可以把數據保存下來導入到 Matlab 等工具進行分析。

2.2****管腳配置

管腳約束如下（根據購買的開發板，自行選擇）：

set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]

set_property -dict {PACKAGE_PIN F10 IOSTANDARD LVCMOS18} [get_ports led]

set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets IBUFDS_inst/O]

set_property -dict {PACKAGE_PIN R10 IOSTANDARD LVDS DIFF_TERM_ADV TERM_100 IBUF_LOW_PWR FALSE} [get_ports sysref_p ]

set_property -dict {PACKAGE_PIN T13 IOSTANDARD LVDS DIFF_TERM_ADV TERM_100} [get_ports syncout0_p ]

set_property -dict {PACKAGE_PIN L16 IOSTANDARD LVDS DIFF_TERM_ADV TERM_100} [get_ports fpga_gc_clk_p ]

set_property -dict {PACKAGE_PIN V12 IOSTANDARD LVDS} [get_ports syncinb0_p ]

set_property -dict {PACKAGE_PIN V11 IOSTANDARD LVDS} [get_ports syncinb0_n ]

set_property -dict {PACKAGE_PIN Y5 IOSTANDARD LVDS} [get_ports

syncinb1_p ]

set_property -dict {PACKAGE_PIN AA5 IOSTANDARD LVDS} [get_ports syncinb1_n ]

set_property -dict {PACKAGE_PIN G8 } [get_ports ref_clk0_p ]; ##

set_property -dict {PACKAGE_PIN L8 } [get_ports ref_clk1_p ]; ##

set_property -dict {PACKAGE_PIN F2} [get_ports rx_data_p[0] ]; ##

set_property -dict {PACKAGE_PIN J4} [get_ports rx_data_p[1] ]; ##

set_property -dict {PACKAGE_PIN K2} [get_ports rx_data_p[2] ]; ##

set_property -dict {PACKAGE_PIN H2 } [get_ports rx_data_p[3] ]; ##

set_property -dict {PACKAGE_PIN G4 } [get_ports tx_data_p[0] ]; ##

set_property -dict {PACKAGE_PIN F6} [get_ports tx_data_p[1] ]; ##

set_property -dict {PACKAGE_PIN K6} [get_ports tx_data_p[2] ]; ##

set_property -dict {PACKAGE_PIN H6} [get_ports tx_data_p[3] ]; ##

set_property -dict {PACKAGE_PIN W4 IOSTANDARD LVCMOS18} [get_ports

adrv9009_spi_csn ]

set_property -dict {PACKAGE_PIN W5 IOSTANDARD LVCMOS18} [get_ports adrv9009_spi_clk ]

set_property -dict {PACKAGE_PIN V4 IOSTANDARD LVCMOS18} [get_ports adrv9009_spi_mosi ]

set_property -dict {PACKAGE_PIN V3 IOSTANDARD LVCMOS18} [get_ports adrv9009_spi_miso ]

set_property -dict {PACKAGE_PIN L13 IOSTANDARD LVCMOS18} [get_ports adrv9009_tx1_enable ]

set_property -dict {PACKAGE_PIN K13 IOSTANDARD LVCMOS18} [get_ports adrv9009_tx2_enable ]

set_property -dict {PACKAGE_PIN L12 IOSTANDARD LVCMOS18} [get_ports adrv9009_rx1_enable ]

set_property -dict {PACKAGE_PIN K12 IOSTANDARD LVCMOS18} [get_ports adrv9009_rx2_enable ]

set_property -dict {PACKAGE_PIN L10 IOSTANDARD LVCMOS18} [get_ports adrv9009_resetb ]

set_property -dict {PACKAGE_PIN M10 IOSTANDARD LVCMOS18} [get_ports adrv9009_gp_interrupt ]

set_property -dict {PACKAGE_PIN Y2 adrv9009_gpio_rf[0 ] ]

set_property -dict {PACKAGE_PIN AA12 adrv9009_gpio_rf[1 ] ]

set_property -dict {PACKAGE_PIN Y12 adrv9009_gpio_rf[2 ] ]

set_property -dict {PACKAGE_PIN V1 adrv9009_gpio_rf[3 ] ]

set_property -dict {PACKAGE_PIN V2 adrv9009_gpio_rf[4 ] ]

set_property -dict {PACKAGE_PIN V8 adrv9009_gpio_rf[5 ] ]

set_property -dict {PACKAGE_PIN V7 adrv9009_gpio_rf[6 ] ]

set_property -dict {PACKAGE_PIN AB10 adrv9009_gpio_rf[7 ] ]

set_property -dict {PACKAGE_PIN AC11 adrv9009_gpio_rf[8 ] ]

set_property -dict {PACKAGE_PIN AA2 adrv9009_gpio_rf[9 ] ]

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

set_property -dict {PACKAGE_PIN AB8 adrv9009_gpio_rf[10] ]

set_property -dict {PACKAGE_PIN AC8 adrv9009_gpio_rf[11] ]

set_property -dict {PACKAGE_PIN AC12 adrv9009_gpio_rf[12] ]

set_property -dict {PACKAGE_PIN Y1 adrv9009_gpio_rf[13] ]

set_property -dict {PACKAGE_PIN W2 adrv9009_gpio_rf[14] ]

set_property -dict {PACKAGE_PIN W1 adrv9009_gpio_rf[15] ]

set_property -dict {PACKAGE_PIN AA10 adrv9009_gpio_rf[16] ]

set_property -dict {PACKAGE_PIN AA11 adrv9009_gpio_rf[17] ]

set_property -dict {PACKAGE_PIN AB11 adrv9009_gpio_rf[18] ]

set_property -dict {PACKAGE_PIN AC1

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

IOSTANDARD LVCMOS18} [get_ports

lmk04828_reset ]

set_property -dict {PACKAGE_PIN AC4 IOSTANDARD LVCMOS18} [get_ports lmk04828_spi_csn ]

set_property -dict {PACKAGE_PIN AC2 IOSTANDARD LVCMOS18} [get_ports lmk04828_spi_sdio ]

set_property -dict {PACKAGE_PIN AB4 IOSTANDARD LVCMOS18} [get_ports lmk04828_spi_sclk ]

set_property -dict {PACKAGE_PIN AA1 IOSTANDARD LVCMOS18} [get_ports lmk04828_sync ]

2.3Vivado工程介紹

FPGA 工程，包括 PL 邏輯部分和 PS 處理器配置部分，詳情可以看下我們提 供的 Vivado 工程，我們提供的都是源碼工程，建議版本跟我們保持一致，也 使用 2019.1，其他版本需要移植，不保證可以正常使用。

Jesd204B-IP 需要 license，可以到 xilinx 官網申請?jiān)囉谩?/p>

測試工程的“Sources ”目錄如下圖：

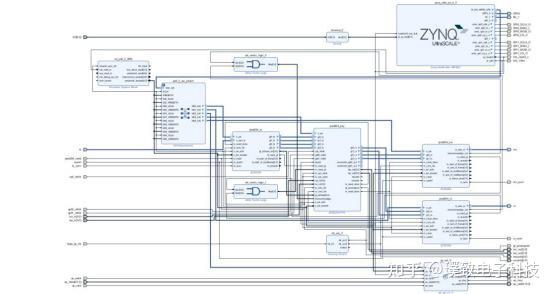

Block Design 設計如下圖：

我們配置 ADRV9009 和 LMK04828 是在 PS 端完成，用的 PS 端的 SPI 控制

器，用戶如果需要在 Fpga 端完成的話，可以改成軟核加SPI-IP 完成或者純 Fpga 代碼去完成配置部分。

2.3.1簡單說明下JESD204B****部分的功能。

JESD204B 是兩個 ip core，JESD204 和 JESD204 PHY。每組端口都需要一 個 JESD204 IP，它用來產生或處理了 JESD204 幀格式，TX、RX 和 ORX。

JESD204 PHY 實現了 GTX 物理層，它根據線路速率正確的配置 GTX 硬件的 各級鎖相環路設置。

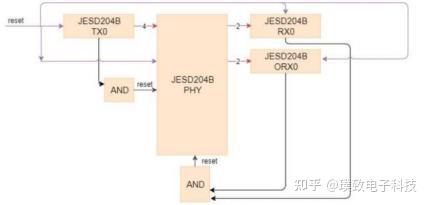

連接關系如下圖：

TX 端使用四個 lane 發送通道，RX 端使用兩個 lane 接收通道，ORX 端 使用兩個接收通道。

當采樣率是 245.76MHz 時，txoutclk 是 122.88MHz，rxoutclk 是

245.76MHz。

2.3.2簡單說明下FPGA****數據流。

發送方向，tx 端 IQ 數據從 DDS 模塊產生，驅動時鐘采用 245.76MHz 的 rxoutclk。IQ 兩路數據分別進入 fifo_32to64 將 IQ 兩路數據分別轉換成 64 bit 位寬給 jesd204_transport_layer 模塊，時鐘采用 txoutclk，

122.88MHz，通過 jesd204_transport_layer 轉換為 JESD204 所需的 axi stream 數據流，時鐘采用 txoutclk，122.88MHz。

接收方向，rx 端 axi_stream 數據從 JESD204 輸出，rx 端 rx_tdata 寬度 64 位，時鐘 rxoutclk，245.76MHz。orx 端 orx_tdata 寬度 64 位，時鐘

rxoutclk。rx 端數據通過 jesd204_transport_layer 轉換位 16bit IQ 數據 流，通過 ILA 顯示。

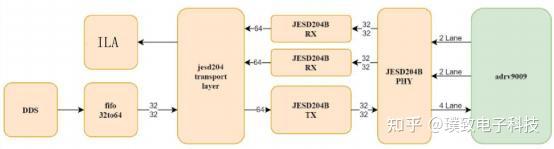

數據流圖如下圖：

2.4****裸機部分介紹

裸機部分的 demo 我們參考了 ADI 的 NOOS 工程進行了修改，鏈接如下：

https://wiki.analog.com/resources/eval/user-guides/mykonos/no-os-setup

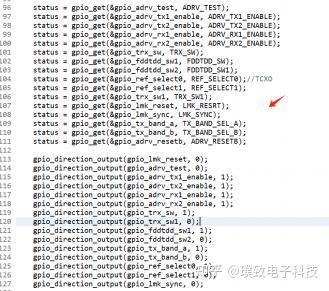

頂層文件是 headless.c，我們首先執行了 GPIO 的相關初始化，如下圖：

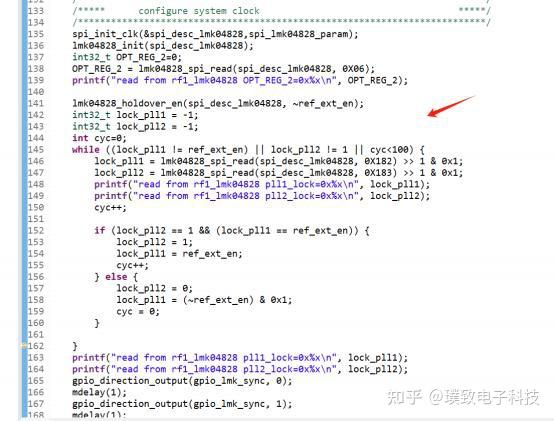

然后我們初始化了 LMK04828 芯片，采用的三線 SPI 總線進行配置，如下圖：

最后我們初始化 ADRV9009 芯片以及控制 ADRV9009 進行收發測試。

初始化 ADRV9009 時用到了用戶自定義文件，本工程中是 talise_config.c 和 talise_config.h。

這兩個文件由 ADRV9009 Transceiver Evaluation Software 產生。這個軟 件可以在以下鏈接下載：

http://www.analog.com/cn/license/licensing-agreement/transceiver-evaluation-software.html

Device clock 默認選擇 122.88MHz。

JESD204B 速率計算方法如下：

發送端=采樣率*位寬/通道數=245.76MHz*80/4=4915.2Mbps

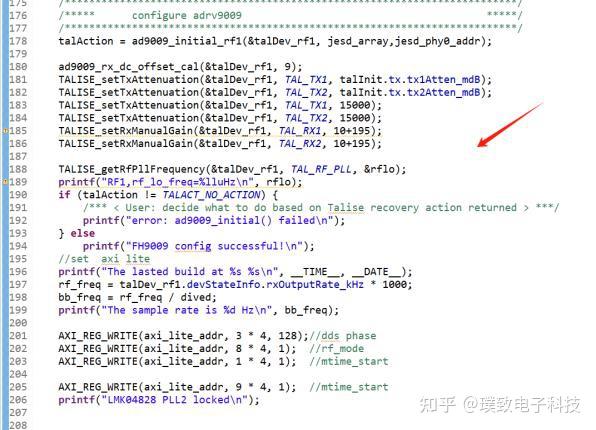

接收端=采樣率*位寬/通道數=245.76MHz*80/2=9830.4Mbps 代碼部分如下圖：

2.5****運行測試說明

通過 SDK 下載完成后，串口會輸出 log 信息，我們可以通過 log 信息查看 ADRV9009 等相關情況。

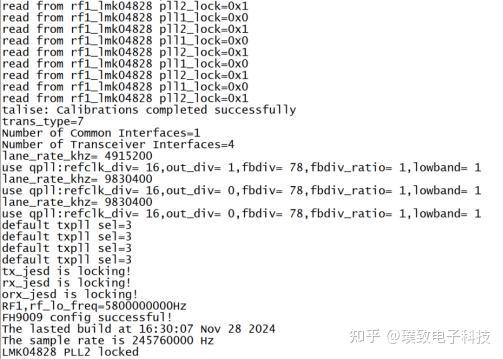

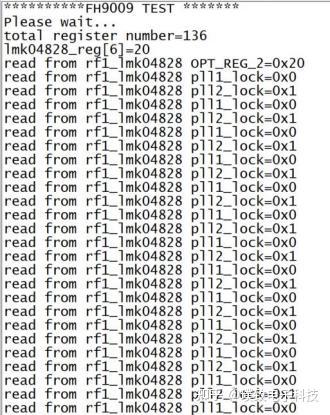

串口 LOG 如下圖：

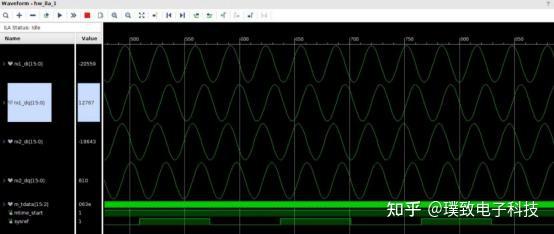

RX 部分測試，用回環射頻纜將 TX 和 RX 回環，讓 Vivado 工程中的 ILA 運 行，我們點擊紅色方框抓取數據，然后切換到模擬顯示，如下圖：

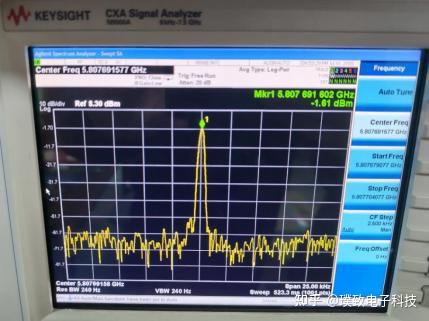

TX 部分測試，我們接到頻譜分析儀進行查看分析，如下圖：
