雷電、設備插拔、環境靜電、電機啟動等場景中，可通過網線損壞交換機、攝像頭等設備，其中ESD（靜電放電，含電纜放電事件 CDE）因發生場景高頻、直接作用核心元器件，需在防護設計中重點關注。本文雷卯 EMC 小哥圍繞以太網接口核心威脅，提供三層防護方案，助力千兆設備實現 “電涌 + 靜電可靠防護”。

一、 以太網接口面臨的三類威脅

以太網接口在運行中易受多種電磁干擾影響，不同干擾的觸發場景、危害形式存在差異，需針對性設防：

1. ESD（靜電放電，含 CDE 電纜放電事件）

· 觸發場景：日常設備插拔、人員接觸、環境干燥時的靜電釋放，以及插拔帶電網線時的 CDE，后者是靜電瞬間集中釋放的典型形式。

· 危害特點：峰值電流可達數十安，直接作用于 PHY 芯片輸入級，是導致 PHY 芯片損壞的主要誘因之一；因設備操作、環境變化均可能引發，這類干擾的發生頻率顯著高于其他類型。

· 防護標準：依據 IEC 61000-4-2 標準，戶外及工業環境設備需滿足 Level 4（±15kV 空氣放電、±8kV 接觸放電）要求，以應對各類靜電場景。

2. 浪涌（Surge）

· 觸發場景：主要由雷擊感應或電力系統故障引發，電壓可達數千伏，能量密度高但發生概率較低。

· 防護標準：按 IEC 61000-4-5 標準，戶外設備需抵御 4kV 電壓波（1.2/50μs）、2kA 電流波（8/20μs）的沖擊，避免強能量損壞接口電路。

3. EFT（電快速瞬變脈沖群）

· 觸發場景：電機、繼電器等設備開關動作時產生，頻率范圍 5kHz-100kHz，主要干擾信號傳輸穩定性，直接損壞設備的概率較低。

· 防護標準：IEC 61000-4-4 標準規定，戶外設備需按 4 級（±4kV）設防，保障信號傳輸不受高頻脈沖干擾。

二、雷卯核心方案：3 層協同防護

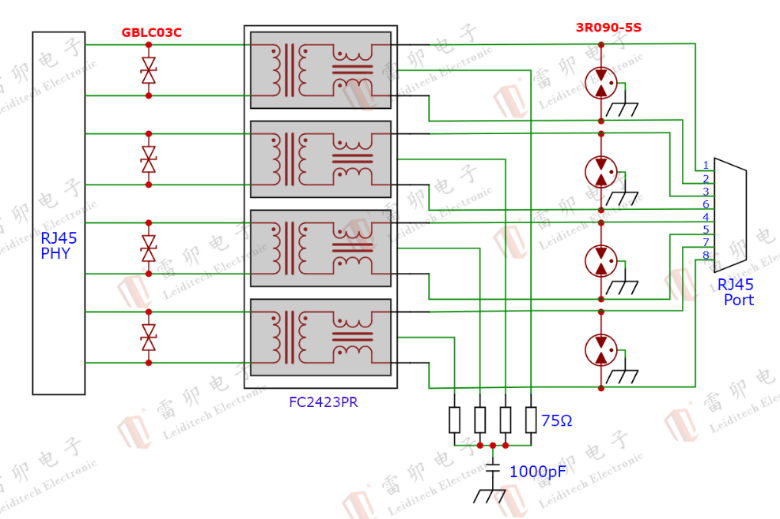

典型的以太網接口應包含隔離變壓器（滿足 IEEE 802.3 標準，隔離耐壓1500VRMS，集成共模扼流圈）和Bob smith終端（75Ω 電阻+1000pF高壓電容，降低共模輻射），再遵循 “分級泄放能量 + 精準鉗位干擾” 邏輯，構建三層防護體系：

1. 接口層泄放：優先吸收共模大能量

雷卯采用低電容 GDT（氣體放電管，型號 3R090-5S）作為第一級防護，重點泄放 80% 的共模電流：

· 響應速度＜100ns，通流能力達 5KA，可快速吸收雷擊等引發的共模能量，避免后續防護組件過載，為核心芯片防護奠定基礎。

2. 變壓器層衰減：降低干擾能量強度

利用隔離變壓器的隔離特性，結合 Bob-Smith 終端優化共模阻抗：

· 變壓器對 ESD、浪涌能量的衰減率超 60%，可將靜電峰值電流從 “數十安” 降至 “數安級”，大幅減輕后續鉗位環節的防護壓力，同時減少干擾對信號傳輸?shù)挠绊憽?/p>

3. 芯片層鉗位：精準守護 PHY 芯片

這是抵御 ESD 與差模浪涌的關鍵環節，采用雷卯GBLC03C 低電容 ESD 二極管：

· 電容值＜0.3pF，完全適配千兆以太網信號傳輸需求，避免信號衰減或誤碼；

· 可精準鉗位差模方向的 ESD（含 CDE 殘余電流）與浪涌能量，將 PHY 芯片端瞬態電壓控制在安全范圍，滿足 IEC 61000-4-2 Level 4（±30kV）、IEC 61000-4-5（4kV）等嚴苛標準。

三、設計避坑指南

接口防護失效常與設計細節偏差相關，尤其在 ESD 防護環節，上海雷卯建議需規避以下誤區：

1. ESD 布局誤區：位置與連接方式?jīng)Q定防護效果

· 錯誤做法：將 ESD 二極管置于變壓器前的 RJ45 接口處，采用 “信號線對地” 連接。

o 問題：變壓器 1500VRMS 的隔離特性會阻礙靜電共模能量泄放，還可能引發 “共模→差?！?瞬態轉換，導致靜電直接沖擊 PHY 芯片。

· 雷卯EMC小哥建議的正確策略是：將 ESD 二極管跨接在變壓器 PHY 側的差分信號對之間。

o 原理：借助變壓器已衰減的靜電能量，配合 ESD 二極管＜1ns 的快速響應，可直接抑制差模方向的 ESD 瞬態，大幅提升防護效率。

2. GDT 使用誤區：按需配置，避免冗余或不足

· 嚴苛環境（戶外 / 工業）：需搭配低電容 GDT（如 3R090-5S）作為第一級，但需確保與后級 GBLC03C ESD 的協同 ——GDT 泄放共模后，ESD 專注鉗位差模，避免兩者 “能量沖突” 影響防護效果。

· 普通環境（室內辦公）：無需額外添加 GDT，僅通過 “變壓器衰減 + PHY 側 ESD” 即可應對日常靜電場景，盲目增加 GDT 反而可能引入信號干擾。

3. 防護能力誤區：不可僅依賴 PHY 內置 ESD

· 錯誤認知：認為 PHY 芯片自帶 ESD 防護，無需外置組件。

· 實際局限：PHY 內置 ESD 僅能應對 ±8kV 以下的輕微靜電，完全無法抵御 CDE（能量超過內置防護上限）及 PoE 插拔瞬態，必須外置 GBLC03C （±30kV）等專用 ESD，才能實現可靠防護。

工程師需通過厘清各類干擾的防護邏輯、避開設計誤區，可在保障千兆以太網信號質量的同時，顯著提升接口對靜電與電涌的抗擾度，降低設備故障率。

Leiditech 雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應 ESD（如 GBLC03C）、TVS、TSS、GDT（如 3R090-5S）、MOV、MOSFET、Zener、電感等產品。雷卯擁有經驗豐富的研發團隊，可根據不同應用場景（戶外 / 室內、PoE / 非 PoE）提供個性化防護方案，為千兆設備接口安全保駕護航。
