一、 方案核心概述

本方案旨在解決系統開發中 “高性能實時控制” 與 “豐富人機交互” 的需求矛盾。它采用混合部署的架構，將系統清晰地分為兩個層面：

1. 實時層：部署在睿擎派設備的 RT-Thread 實時系統中，負責執行高頻率、高確定性的核心控制算法、EtherCAT 等工業總線通信、故障保護等硬實時任務。

2. 交互層：基于Qt Framework開發，運行在 Linux 操作系統上，提供圖形化用戶界面，用于參數配置、狀態監控、曲線顯示、數據記錄、報警管理和網絡通信等軟實時或非實時任務。

兩個層面通過高速通信機制進行數據交換和指令傳遞，從而形成一個兼顧實時性能與開發效率的完整解決方案。

二.睿擎派運行混合部署方案

混合部署雙系統指的是單一芯片上同時運行兩個系統，既運行Linux ，又運行RT-Thread系統。

睿擎派RC3506上運行Linux系統日志圖通過串口1查看

睿擎派RC3506上運行RT-Thread系統日志圖通過串口3查看

三.Linux 側 QT應用界面開發

1. 基于 QT設計器進行 UI設計

2. QT 界面繪制及業務邏輯核心代碼

主要是繪制電機啟停按鈕，電機運行方向按鈕，電機期望位置和當前位置字體實現

主要是繪制電機當前位置和期望位置雙曲線實現

四. RT-Thread側EtherCAT 驅動電機應用開發

1. 創建示例工程

在RuiChing StudioIDE中 創建11_amp_qt_ethercat_master

示例工程:

2. EtherCAT核心代碼

EtherCAT主站的初始化配置回調

process_data_config_handler主要是EtherCAT主站的初始化配置回調，在這個函數中，通常要對DC時鐘進行配置以及PDO過程數據的映射配置，在本例子主要是對伺服電機的模式，目標位置，目標速度，當前狀態，當前速度，當前位置等PDO進行映射配置。

EtherCAT主站運行時周期循環過程數據更新回調

ecat_process_data_begin_handler主要是EtherCAT主站運行時周期循環過程數據更新回調，在這個函數中，主要進行電機模式狀態切換處理以及對電機的位置進行增量，實現正轉、反轉、停止等操作。

五. 雙系統通信，實現完整功能

rpmsg是一種用于Linux與RT-Thread操作系統之間進行多核異構通信的機制，進行兩個系統間讀寫通信。

1 Linux側rpmsg端點

創建打開Linux側/dev/rpmsg字符設備節點，初始化電機ctrl_data結構體成員值

Linux MASTER端地址是0x1001，RT-Thread遠端地址是0x3001

Linux側將電機的啟動停止，運行方向和電機位置控制值通過send_msg接口實際是write接口將ctrl_data結構體寫入RT-Thread側。

2. RT-Thread側rpmsg端點

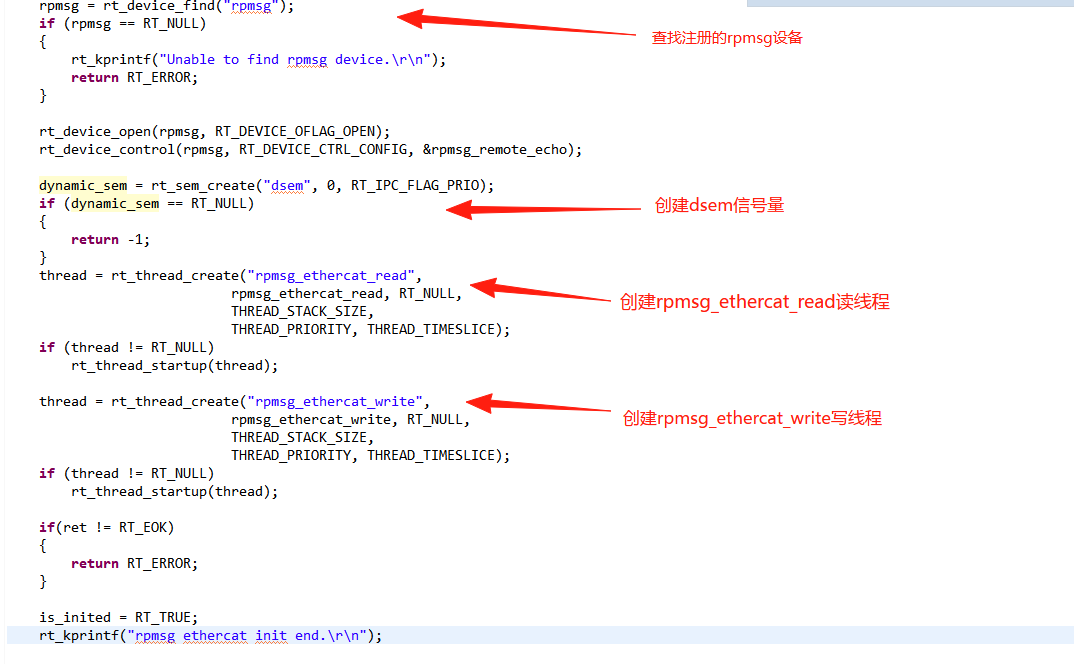

創建打開RT-Thread側/dev/rpmsg字符設備節點，創建兩個rpmsg讀寫線程

RT-Thread源地址是0x3001，Linux目的地址是0x1001

RT-Thread側 rpmsg讀線程

rpmsg讀線程里RT-Thread源端的電機控制值，電機運行狀態，電機運行方向賦值給 ctrl_data結構體中

RT-Thread側 rpmsg寫線程

rpmsg寫線程會不斷的獲取dynamic_sem信號量，這個信號量會在每次改變電機控制偏移值，改變電機運行狀態，改變電機運行方向都會去釋放，一旦獲取到信號量就會通過rt_device_write接口將ctrl_data結構體寫入到Linux目的端。

六. 實戰演示

硬件準備

● 睿擎工業開發平臺支持板卡1塊(睿擎派RC3506)

● 配套7寸MIPI屏

● EtherCAT伺服驅動器一套(推薦力川LC10E-400W)

● 串口調試器、jlink調試各一套

硬件連接

睿擎派RC3506用異面排線和7寸MIPI屏幕連接，再用網線將伺服驅動器IN口與開發板ETH1網口連接，伺服電機的電源線和編碼器線分別接入電源口和CN3連接口。如圖所示：

編譯示例工程

RuiChing Studio IDE對11_amp_qt_ethercat_master工程進行編譯：

下載運行程序

連接jlink調試器，使用IDE下載app.img進去后，電機驅動系統顯示效果如下視頻：

七. 總結

從硬件連接到界面控制，睿擎平臺讓實現 混合部署QT電機驅動系統變得簡單。示例只是一個起點，基于此，你可以輕松擴展功能，實現更復雜的數控機床CNC系統與運動控制平臺，醫療器械的手術機器人等工業應用。
