TPL5010 Nano 定時器是一款超低功耗定時器，具有看門狗功能，專為占空比、電池供電應用（例如物聯網應用）中的系統喚醒而設計。其中許多應用需要使用 μC，因此需要將 μC 保持在低功耗模式，以最大限度地節省電流，僅在特定時間間隔內喚醒以收集數據或?yàn)橹袛嗵峁┓?wù)。盡管μC的內部定時器可用于系統喚醒，但它可以單槍匹馬地消耗微安的系統總電流。
*附件：tpl5010.pdf

該TPL5010僅消耗35 nA，可以取代集成μC定時器的功能。這允許將μC置于低功耗模式，內部定時器關閉，僅在TPL5010中斷時返回活動模式。通過節省近兩個數量級的功耗，該TPL5010能夠?qū)⒏〉碾姵赜糜谀芰渴占驘o(wú)線傳感器應用。該TPL5010提供 100 ms 至 7200 s 的可選時序間隔，專為中斷驅動應用而設計。一些標準（如EN50271）要求實施看門狗以確保安全，而TPL5010幾乎無需額外功耗即可實現此看門狗功能。該TPL5010采用 6 引腳 SOT23 封裝。

特性

• 電源電壓范圍為 1.8 V 至 5.5 V
• 2.5 V 和 35 nA 時的電流消耗（典型值）
• 可選時間間隔：100 毫秒至 7200 秒
• 定時器精度：1%（典型值）
• 電阻器可選時間間隔
• 看門狗功能
• 手動復位

參數

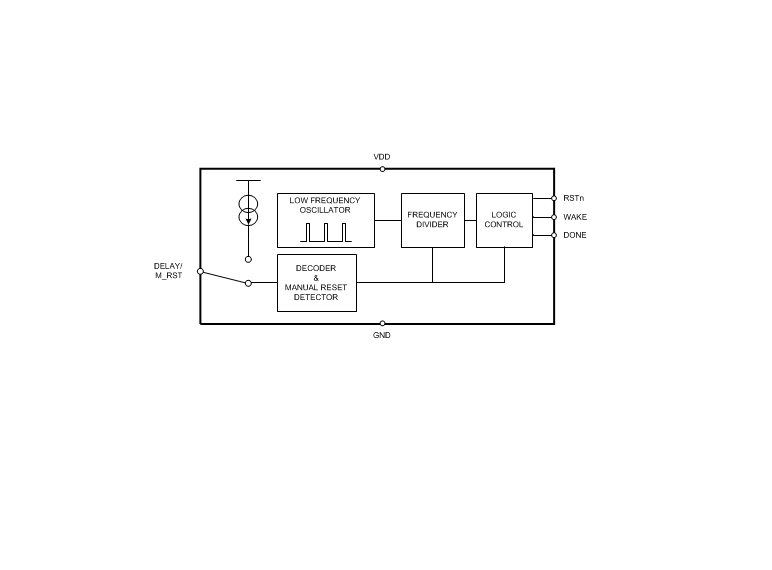

方框圖

?1. 產品概述?
TPL5010是德州儀器（TI）推出的超低功耗系統定時器，集成看門狗功能，專為電池供電和物聯網（IoT）設備設計。核心特性包括：

• ?超低功耗?：典型工作電流僅35nA（2.5V供電）
• ?寬電壓范圍?：1.8V至5.5V供電
• ?高精度定時?：典型精度±1%，支持100ms至7200秒可編程間隔
• ?封裝?：6引腳SOT-23（3mm×3mm）

?2. 關鍵功能?

• ?定時喚醒?：通過外部電阻（REXT，500Ω–170kΩ）設置間隔時間，公式為二次方程計算（文檔提供系數表及示例）。
• ?看門狗?：若微控制器（μC）未在WAKE脈沖后20ms內響應DONE信號，觸發RSTn復位。
• ?手動復位?：通過DELAY/M_RST引腳實現，支持兩種電路設計（SPST/SPDT開關）。

?3. 應用場景?

• 電池供電系統（如無線傳感器）
• IoT設備喚醒
• 安全關鍵系統（符合EN50271標準）
• 家電/溫控器/入侵檢測

?4. 技術細節?

• ?電氣特性?：
  • 工作溫度：-40°C至105°C
  • ESD防護：±1kV（人體模型）/±250V（器件充電模型）
• ?時序要求?：
  • WAKE/DONE/RSTn信號脈沖寬度及延遲時間詳見文檔圖1。
• ?誤差分析?：
  • 量化誤差通過公式計算，電阻公差影響間隔精度（例：600秒間隔誤差約±2%）。

?5. 設計支持?

• ?布局建議?：縮短DELAY/M_RST引腳走線以減少寄生電容。
• ?典型應用電路?：展示與μC、電源管理單元的連接方案，對比使用TPL5010可降低系統功耗（圖示電流曲線）。
