Texas Instruments TPS25981EVM評估模塊可對TPS25981電子保險絲進行參考電路評估。TPS25981是一款2.7V至16V、10A電子保險絲，集成了6mΩ FET，具有過流、浪涌電流保護、可調過流瞬態消隱定時器、可編程欠壓和過壓保護功能。TI TPS25981EVM eFuse評估板支持一個獨立通道，并提供可編程OVLO、ITMER、dVdt和ILM設置。

數據手冊：*附件：Texas Instruments TPS25981EVM評估模塊數據手冊.pdf

特性

• 工作電壓：2.7 V至16 V（典型值）
• 可編程電流限制：1.5A至11A（使用板載跳線進行編程）
• 可編程瞬態電流消隱定時器
• 可編程輸出壓擺率控制、UVLO、電流限制
• LED狀態燈，用于電源良好和故障指示

PCB布局

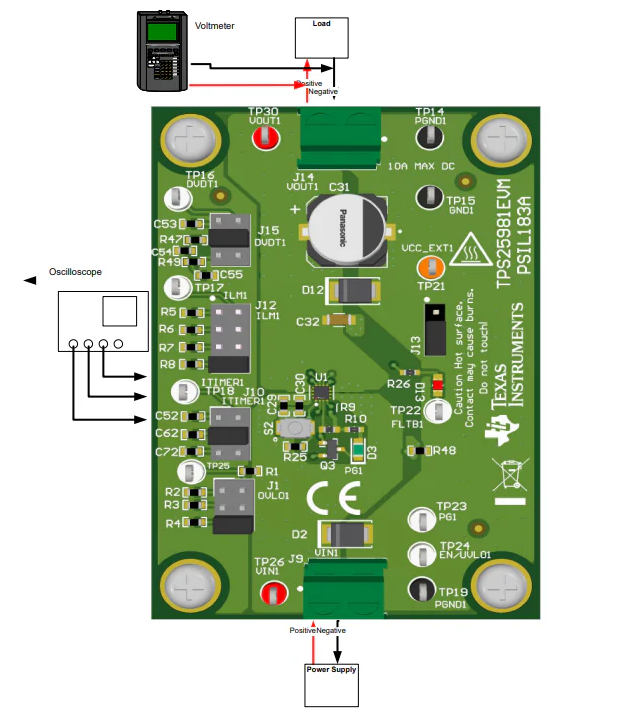

測試設備設置

TPS25981EVM評估模塊技術解析與應用指南

一、產品概述

TPS25981EVM是德州儀器(TI)針對其TPS25981系列電子保險絲(eFuse)設計的評估模塊。該模塊支持2.7V至16V工作電壓范圍，最大持續電流10A，集成了6mΩ導通電阻的MOSFET，具有完善的保護功能。

?核心特性?：

• 可編程電流限制（1.5A至11A）
• 可調輸出電壓轉換速率控制（0.15mV/μs至1mV/μs）
• 可配置瞬態電流消隱時間（170μs至17ms）
• 輸入過壓/欠壓保護功能
• 集成TVS二極管和肖特基二極管保護
• LED狀態指示（電源正常和故障）

二、硬件架構解析

2.1 電源架構設計

• ?輸入保護?：采用13V TVS二極管(D2)提供瞬態過壓保護
• ?輸出保護?：集成30V/3A肖特基二極管(D12)防止負向尖峰
• ?去耦網絡?：
  • 輸入側：1μF陶瓷電容(C29) + 100nF陶瓷電容(C30)
  • 輸出側：220μF電解電容(C31) + 4.7μF陶瓷電容(C32)

2.2 關鍵接口配置

• ?輸入/輸出連接器?：
  • J9：VIN1(+)和PGND(-)輸入接口
  • J14：VOUT1(+)和PGND(-)輸出接口
• ?測試點布局?：
  • 電源監測：TP26(VIN)、TP30(VOUT)
  • 保護信號：TP24(EN/UVLO)、TP25(OVLO)
  • 狀態指示：TP23(PG)、TP22(FLTb)

三、配置與使用方法

3.1 基礎配置步驟

1. ?電源模式選擇?：
   • 通過J13選擇VCC來源（板載生成或外部提供）
2. ?保護參數設置?：
   • 電流限制：通過J12選擇1.5A/4.5A/8A/11A
   • 消隱時間：通過J10選擇170μs/1.7ms/17ms
   • 過壓閾值：通過J1選擇3.77V/5.67V/13.76V
3. ?轉換速率控制?：
   • 通過J15選擇0.15mV/μs/0.33mV/μs/1mV/μs

3.2 典型測試流程

1. ?熱插拔測試?：
   • 測量輸入沖擊電流和輸出電壓上升時間
   • 典型波形參見圖5-2
2. ?過流保護驗證?：
   • 施加超過設定值的負載電流
   • 觀察器件在消隱時間后的關斷響應（圖5-3）
3. ?輸出短路測試?：
   • 包含熱短路（圖5-4）和上電短路（圖5-5）兩種場景

四、應用場景建議

4.1 服務器應用

• 主板電源軌保護
• 附加卡/NIC卡電源管理

4.2 工業電子

• 工業PC電源接口保護
• PLC系統I/O模塊

5.3 消費電子

• UHDTV電源管理
• 高功率外設接口

五、使用注意事項

1. ?安全工作范圍?：
   • 輸入電壓不得超過16V
   • 環境溫度不超過器件規格限制
2. ?靜電防護?：
   • 操作時需佩戴防靜電手環
   • 存儲時保持防靜電包裝
3. ?熱管理?：
   • 大電流測試時注意PCB溫升
   • 避免長時間超規格運行
