該LMK04906是業界性能最高的時鐘抖動衰減器，具有卓越的時鐘抖動清除、生成和分配功能，具有先進的功能，可滿足高性能時序應用需求。

該LMK04906接受 3 個 1 kHz 至 500 MHz 的時鐘輸入，并生成 6 個獨特的時鐘輸出頻率，范圍為 284 kHz 至 2.6 GHz。該LMK04906還可以緩沖晶體或VCXO以生成7^th^獨特的時鐘頻率。
*附件：lmk04906.pdf

該器件提供 SONET、以太網、光纖通道和多模無線基站所需的幾乎所有頻率轉換組合。

LMK04906輸入時鐘頻率和時鐘倍增比可通過SPI接口進行編程。

特性

• 超低RMS抖動性能
  • 100 fs RMS 抖動（12 kHz 至 20 MHz）
  • 123 fs RMS 抖動（100 Hz 至 20 MHz）
• 雙環路PLLatinum? PLL架構
  • PLL1
    • 集成低噪聲晶體振蕩器電路
    • 輸入時鐘丟失時的保持模式
      • 自動或手動觸發/恢復
  • PLL2
    • 歸一化 [1 Hz] PLL 本底噪聲為 –227 dBc/Hz
    • 相位檢測器速率高達 155 MHz
    • OSCin 倍頻器
    • 集成低噪聲VCO
• 3 個帶 LOS 的冗余輸入時鐘
  • 自動和手動切換模式
• 50% 占空比輸出分頻，1 至 1045（偶數和奇數）
• LVPECL、LVDS或LVCMOS可編程輸出
• 精密數字延遲，固定或動態可調
• 25 ps 步進模擬延遲控制。
• 6 個差分輸出。多達 12 個單端。
  • 多達5個VCXO/晶體緩沖輸出
• 時鐘速率高達 2600 MHz
• 0-延遲模式
• 上電時三個默認時鐘輸出
• 多模：雙 PLL、單 PLL 和時鐘分配
• 工業溫度范圍：–40 至 85 °C
• 3.15V 至 3.45V 工作電壓
• 封裝：64引腳WQFN（9 mm × 9 mm × 0.8 mm）

參數

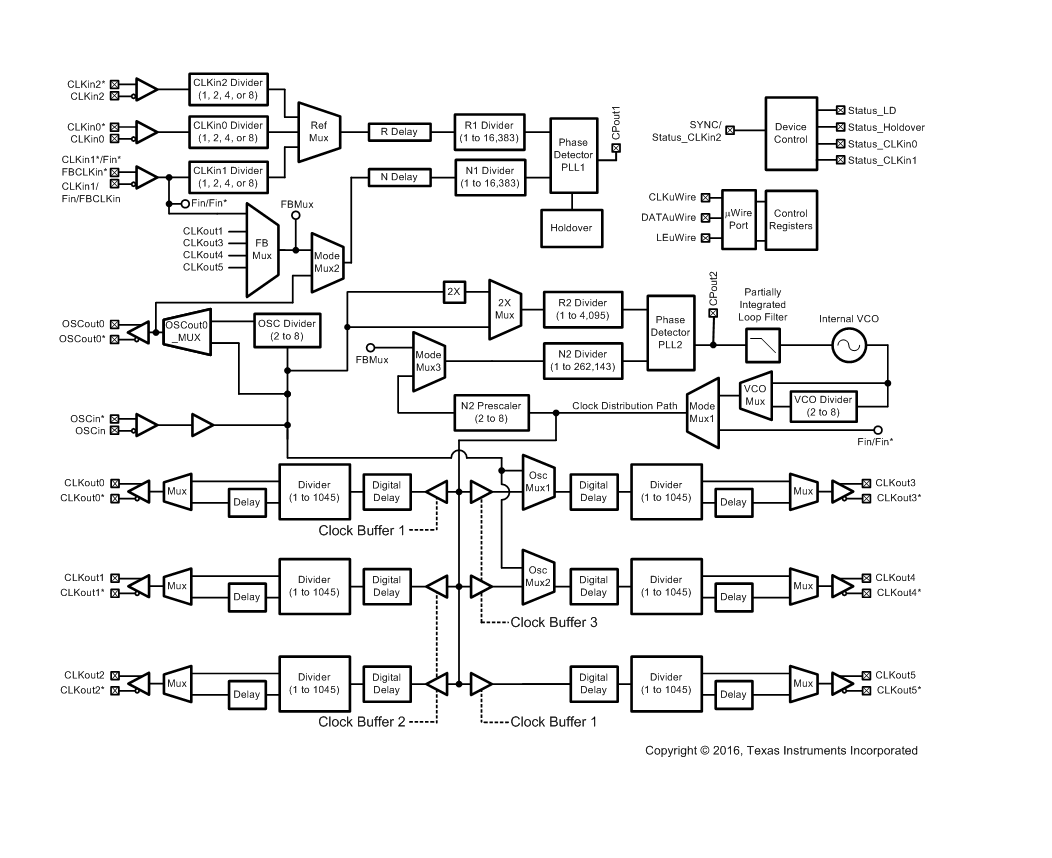

方框圖

?1. 核心功能與特性?

• ?雙環PLL架構?：集成PLL1（低帶寬，用于參考時鐘凈化）和PLL2（高帶寬，用于頻率合成），支持6個可編程輸出，頻率范圍284 kHz至2.6 GHz。
• ?超低抖動性能?：RMS抖動低至100 fs（12 kHz–20 MHz帶寬）和123 fs（100 Hz–20 MHz帶寬）。
• ?冗余輸入時鐘?：支持3路冗余輸入（CLKin0/1/2），帶自動/手動切換和丟失檢測（LOS）。
• ?靈活輸出配置?：6路差分輸出支持LVPECL/LVDS/LVCMOS，可編程分頻（1–1045）、數字/模擬延遲（25 ps步進）及同步功能（SYNC）。
• ?0延遲模式?：支持內部或外部反饋路徑（FBCLKin），實現輸入與輸出時鐘相位對齊。
• ? 保持模式（Holdover） ?：參考時鐘丟失時維持輸出頻率穩定，支持固定或跟蹤DAC調諧電壓。

?2. 關鍵應用場景?

• ?高速通信?：10G/40G/100G OTN線卡、SONET/SDH OC-192/STM-64。
• ?無線基站?：同步以太網、無線回傳（微波ODU/IDU）。
• ?數據轉換?：ADC/DAC時鐘生成，支持多頻點輸出（如245.76 MHz、122.88 MHz）。
• ?測試測量?：低抖動時鐘分布，集成可編程延遲（最大522周期）。

?3. 技術細節?

• ?PLL1?：最大40 MHz鑒相頻率，電荷泵電流100–1600 μA，支持晶體振蕩器模式（需外接晶體和變?nèi)?a target="_blank">二極管）。
• ?PLL2?：最大155 MHz鑒相頻率，電荷泵電流100–3200 μA，集成部分環路濾波器（可編程電阻/電容）。
• ?VCO?：內部VCO頻率2.37–2.6 GHz，支持外部VCO輸入（Fin端口）。

?4. 編程與控制?

• ?串行接口?：通過MICROWIRE（CLKuWire/DATAuWire/LEuWire）配置寄存器，支持讀回功能。
• ?動態延遲調整?：支持絕對/相對數字延遲調整，最小步長203.5 ps（VCO=2.4576 GHz時）。
• ?狀態監控?：專用引腳（Status_LD/HOLDOVER等）可輸出鎖相狀態、DAC電壓閾值等信號。

?5. 電氣與封裝?

• ?工作條件?：3.15–3.45 V供電，工業溫度范圍（-40°C至85°C），64引腳WQFN封裝（9×9 mm）。
• ?功耗?：典型470 mA（全輸出使能），支持低功耗模式。

?6. 設計資源?

• 提供系統框圖、寄存器映射（R0–R31）、時序圖及典型應用電路（如環路濾波器設計）。
• 推薦使用TI Clock Design Tool輔助頻率規劃和環路濾波設計。

?總結?：LMK04906是高性能時鐘管理IC，適用于需超低抖動、多頻點輸出的場景，其雙PLL架構、冗余輸入和靈活編程能力使其在通信、測試和無線基礎設施中具有顯著優勢。
