該LMK01801是一種非常低噪聲的解決方案，適用于需要精密時鐘分配和頻分的時鐘系統。

該LMK01801具有極低的殘余噪聲、頻分、數字和模擬延遲調節以及十四 （14） 個可編程差分輸出：LVPECL、LVDS 和 LVCMOS（每個差分輸出 2 個輸出）。

該LMK01801具有兩個獨立的輸入，可以差分驅動（LVDS、LVPECL）或單端模式（LVCMOS、RF正弦波）。第一個輸入驅動輸出 Bank A，由八 （8） 個輸出組成。第二個輸入驅動輸出組 B，由六 （6） 個輸出組成。
*附件：lmk01801.pdf

特性

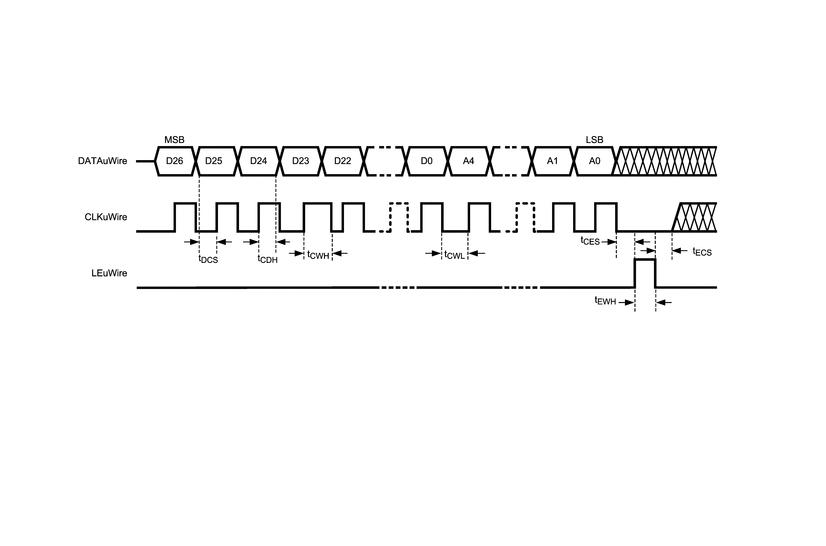

• 引腳控制模式或 MICROWIRE （SPI）
• 輸入和輸出頻率范圍：1 kHz 至 3.1 GHz
• 時鐘輸出組 A 和 B 的獨立輸入
• 兩個組（A 和 B）中的 14 個差分時鐘輸出
  • 輸出組 A
    • 8 個差分可編程輸出（LVCMOS 時最多 8 個）
    • 除線值為 1 到 8，偶數和奇數。
  • 輸出組 B
    • 6 個差分輸出（或 LVCMOS 時最多 12 個）
    • 將 1 到 1045 或 1 到 8 的值除以偶數和奇數
    • 模擬和數字延遲
• 所有分壓的所有輸出均占空比為 50%
• 銀行 A 和 B 的單獨同步。
• RMS 加法抖動 50 fs（800 MHz 時）
  • 50 fs RMS 附加抖動（12 kHz 至 20 MHz）
• 工業溫度范圍：–40°C 至 85°C
• 3.15V 至 3.45V 工作電壓

參數

方框圖

?1. 產品概述?
LMK01801是德州儀器（TI）推出的高性能雙時鐘分頻緩沖器，專為需要低噪聲時鐘分配與分頻的系統設計。其核心特性包括：

• ?雙輸入通道?：支持CLKin0/CLKin1獨立輸入，頻率范圍1 kHz至3.1 GHz。
• ?14路差分輸出?：分為Bank A（8路）和Bank B（6路），支持LVDS、LVPECL、LVCMOS多種輸出類型。
• ?分頻功能?：支持1至8（偶數/奇數）分頻（Bank A/B部分輸出），Bank B的CLKout12/13支持1至1045分頻。
• ?延遲調整?：提供模擬延遲（CLKout12/13，步進25 ps）和固定數字延遲（CLKout0-11，5周期偏移）。

?2. 關鍵特性?

• ?低抖動?：RMS附加抖動低至50 fs（12 kHz–20 MHz帶寬）。
• ?靈活控制?：支持MICROWIRE（SPI）或引腳控制模式編程。
• ?寬溫工作?：工業級溫度范圍（-40°C至85°C），供電電壓3.15–3.45 V。
• ?同步功能?：通過SYNC引腳實現多輸出相位對齊。

?3. 應用場景?

• 無線基礎設施（如基站）
• 數據通信與電信時鐘分配
• 醫療成像設備
• 測試測量儀器
• 軍事/航空航天系統

?4. 功能模塊詳解?

• ?輸入處理?：CLKin0/1支持差分（LVDS/LVPECL）或單端（LVCMOS）輸入，內置2至8分頻器。
• ?輸出分組?：
  • ?Bank A?：CLKout0-7，分頻1-8，支持LVDS/LVPECL/LVCMOS。
  • ?Bank B?：CLKout8-13，其中CLKout12/13支持大范圍分頻（1-1045）及模擬/數字延遲。
• ?延遲控制?：
  • ?數字延遲?：CLKout12/13可編程延遲4.5–522個周期。
  • ?模擬延遲?：CLKout12/13提供0–475 ps精細調節（步進25 ps）。

?5. 電氣特性?

• ?最大輸入頻率?：3.1 GHz（分頻旁路模式）。
• ?輸出驅動能力?：
  • LVDS：400 mV典型差分電壓，1.6 GHz最大頻率。
  • LVPECL：支持1.6V/2V模式，最高3.1 GHz。
  • LVCMOS：250 MHz（5 pF負載）。
• ?功耗?：全輸出啟用時典型電流313 mA（LVDS模式）。

?6. 封裝與配置?

• ?封裝?：48引腳VQFN（7 mm × 7 mm）。
• ?引腳控制模式?：通過EN_PIN_CTRL選擇，支持快速配置輸出類型和分頻比。

?7. 設計支持?

• 提供詳細的寄存器映射表（地址0x00–0x1F），支持SPI接口編程。
• 布局指南強調電源去耦和熱管理（θJA=26°C/W）。

?8. 版本更新?
文檔版本D（2021年9月）主要更新：

• 新增CLKoutX_Y_OFFSET_PD寄存器位，優化數字延遲同步。
• 修正輸入分頻器范圍描述（CLKinX_DIV=2–8）。

?總結?
LMK01801是一款高集成度時鐘管理芯片，適用于對時序精度要求嚴苛的領域。其多模式分頻、低抖動及靈活的延遲調整功能，使其成為復雜時鐘系統的理想選擇。
