鈦絲驅動技術（NiTiDrivetech）的可靠性設計

【前言】

形狀記憶合金（Shape memory alloy, SMA），也叫形態記憶合金、肌肉絲、鎳鈦記憶合金，它是由Ni（鎳）- Ti（鈦）材料組成，經過多道工序制成的絲，財哥簡稱鈦絲，可以通過電路驅動鈦絲發生運動。相比于傳統的電機、電磁鐵動力，鈦絲是一種新型的動力元件。鈦絲驅動技術（nitidrivetech）目前已經在航空航天、醫療、無人機、手機、汽車、機器人等科技領域投入使用。

本文通過公開分享、科普鈦絲驅動技術的可靠性設計經驗，方便大家在機械電子工業設計等領域快速有效地轉化為科技成果。

二、不同廠家生產的鈦絲有什么區別

目前全球的鈦絲生產廠家，同樣規格的鈦絲特性都有所不同，選擇合適自己產品的鈦絲至關重要，我們需要檢測和驗證不同廠家的鈦絲，能否滿足自己產品的需求。

下面財哥從鈦絲的驅動力、鈦絲的驅動相變溫度、鈦絲的記憶特性和鈦絲的收縮率這4個方面來分享不同廠家的鈦絲特點。

1、鈦絲的驅動力

財哥在上一章節有提到這項關聯性指標，同時強調了每個不同廠家的鈦絲，驅動力是不一樣的。通常鈦絲的驅動力在150-200MPA；有些鈦絲能做到300-500MPA，有些細的鈦絲可以做到500-600MPA。

舉例來說：

假如175MPA的0.15mm線徑的鈦絲，驅動力量是315g

假如350MPA的0.15mm線徑的鈦絲，驅動力量是631g

顯然，350MPA的鈦絲，具備更加強勁的驅動力量。我們在設計產品的過程中，選擇高兆帕值的鈦絲，具有相當多的力量空間和余量空間。同時也奠定了我們的產品具備較高的可靠性和使用壽命基礎。

2、鈦絲的驅動相變溫度

鈦絲的驅動相變溫度指標，財哥從其驅動溫度、溫度偏差值、冷卻恢復溫度來講。

2.1鈦絲的驅動溫度

鈦絲的驅動驅動溫度是指鈦絲通電發生明顯的驅動收縮過程，其對應鈦絲的自身溫度。這個溫度是一個范圍值，它是從鈦絲開始發生明顯的收縮，到不再繼續收縮過程中的對應溫度范圍。

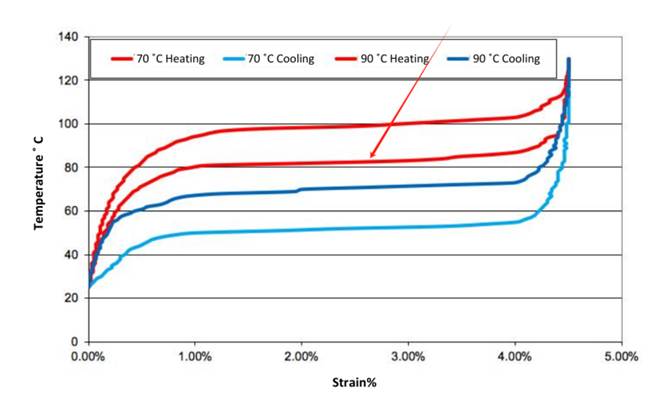

例如：以下圖片中的紅線條，描述了鈦絲的驅動收縮和對應的溫度關系曲線。

我們可以看到鈦絲發生明顯收縮時候的溫度值是70°，即為鈦絲的驅動相變溫度。

目前不同廠家標稱的相變溫度從20°、40°、60°、80°到100°不等，且大部分的商家標稱是有一定出入的，這需要有一定資質的廠家才能夠提供有效的數據資料。財哥建議大家在索取樣品時，同時能夠提供相應的參數資料，方便大家的后續驗證數據。

財哥將市面上的鈦絲劃分為兩類，一類是常溫材料，一類是高溫材料；

應用鈦絲驅動的產品中，相變溫度越高，產品越不容易受到環境溫度的影響，穩定性越好；相變溫度過低，則較容易發生故障。

例如：某戶外的快遞柜，采用了鈦絲鎖，在夏天暴曬后，柜體溫度升高，可以正常掃碼開門，但是經常出現門關不上的情況。后來經檢驗發現，這批鎖采用的是常溫鈦絲，相變溫度約50°，導致在夏天戶外高溫環境下鈦絲一直處于收縮狀態，無法冷卻復位。

所以我們在設計產品之前，需要根據應用場景的實際溫度情況，優先選擇相變高溫較高的鈦絲。

2.2溫度偏差值

鈦絲是有溫度偏差范圍值的。

同一批生產的材料，由于鎳鈦材料的融合均勻比例不可能達到理想狀態，導致了鈦絲的相變溫度出現了一定的波動?？刂戚^好的生產廠家，一般可以做到20°~10°以內的偏差波動。

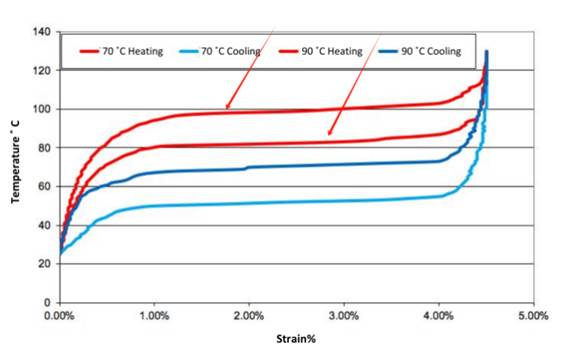

例如上圖紅線所示，上第一條紅線表示的是相變溫度較高的鈦絲，約90度；第二條紅線表示的是相變溫度較低的鈦絲，約70度；那么它的偏差值就是20度。

各廠家采用的原材料和熔煉工藝的不同，導致鈦絲表現出不同的相變溫度和相變溫度偏差，市面上常見的鈦絲相變溫度偏差有20度~50度不等。

相對高標準嚴要求的廠家至關重要，大家可以關注供應商的原材料和生產的管控，供應商管控越強，精準度和穩定性一定是越好的。

原材料配比和熔煉工藝的精度越高，相變溫度范圍越窄，相變溫度偏差值越?。痪仍降?，相變溫度范圍越寬，相變溫度偏差值越大。

2.3冷卻恢復溫度

鈦絲的冷卻恢復是指我們給通電驅動收縮的鈦絲斷電后，鈦絲在牽引力量的前提下冷卻恢復到它原來的長度。鈦絲的冷卻恢復溫度是另一個較為重要的指標，它決定了我們的驅動機構所在的環境溫度下正常重復工作的可行性和可靠性。（MF越高，冷卻恢復越快，使用環境溫度越寬）

我們需要重視鈦絲冷卻恢復溫度的上限，是否和我們的環境溫度接近或重疊。如果出現環境溫度接近或高于鈦絲冷卻恢復溫度的上限，那么大概率會出現鈦絲驅動后無法恢復的現象。

例如：戶外產品，特別是夏天高溫環境，如果采用的鈦絲冷卻恢復溫度上限是60度，就容易發生驅動機構失靈的現象。

目前多廠家在標示這些數據的時候，往往以范圍值的形式標示，極其容易混淆（有些連廠家自己都分不清楚）。

綜上，財哥建議大家在選擇鈦絲的時候，優先選擇相變溫度高，相變溫度偏差值小，冷卻恢復溫度高的鈦絲廠家，從而提高大家產品的可靠性和穩定性。

3、鈦絲的記憶特性

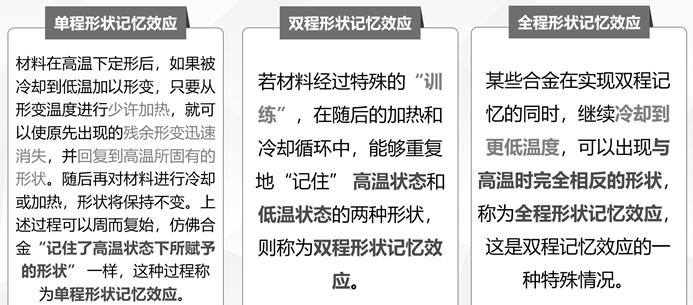

市面上主流的鈦絲分為單程記憶效應和雙程記憶效應，由于各廠家加工的工藝不同，生產出來的鈦絲具有單程記憶效應和雙程記憶效應這兩種不同的特征。

單程記憶鈦絲具有以下特點：

1）通電收縮后不可逆。在產品應用當中，需要較大的初始載荷，使其驅動收縮后，通過這個較大的拉力來拉回到初始長度。

2）單程記憶鈦絲的應用力量的范圍較大。可達500MPA。

3）相比雙層記憶鈦絲，其狀態穩定性較高。對于偏置力學機構的設計要求較高。

適合用在高壽命，高穩定性的產品應用場景。

雙程記憶鈦絲具有以下特點：

1）通電收縮后可自行恢復。它記得冷的狀態和熱的狀態，在產品當中，我們只需要較小的初始載荷，就可以迅速恢復到原來的長度。

2）雙程記憶鈦絲的應用力量的范圍較小，不會超過250MPA。

適合用在驅動機構特別緊湊，較小力量的場景。對偏置力和控制精度的依賴性不高的簡單驅動應用產品。對驅動過程中的“時間-行程”控制要求不高的產品。

目前大部分廠家生產的鈦絲是單程記憶鈦絲，也有少部分廠家的鈦絲是雙程記憶鈦絲，大家可以根據自己的產品特性和要求來選擇合適的類型鈦絲。

3、鈦絲的收縮率

財哥測試了市面上常見的鈦絲，發現不同廠家的鈦絲通電收縮位移是不一樣的，從3%~5%不等。

下面是給出的不同廠家的鈦絲收縮率對比圖，供各位參考：

這個收縮率為樣品測試參考，在高壽命的前提下，這個值會有一定的衰減。當然驅動收縮率越大，產品的位移容量空間和壽命越好，所以財哥給大家的建議也是優先選擇較大位移收縮率的鈦絲。

（關于記憶合金的種類應該是單程、雙程、全程，由于我們主要用前兩種，全程的未在文中說明。另外財哥在專家的指導意見下，就原來寫的本章節的錯誤部分做了糾正，在此由衷感謝金老的支持和無私貢獻?。?/p>
