CDCLVP111時鐘驅動器分配一個差分時鐘對的LVPECL輸入， （CLK0、CLK1）至10對差分LVPECL時鐘（Q0、Q9）輸出，時鐘偏移最小 分配。該CDCLVP111可以接受兩個時鐘源進入輸入多路復用器。The CDCLVP111 專為驅動 50 Ω輸電線路而設計。當不使用輸出引腳時， 建議將其打開以降低功耗。如果只有一個輸出引腳來自 使用差分對時，另一個輸出引腳必須相同端接至 50 Ω。
*附件：cdclvp111.pdf

V 型BB型如果單端輸入，則使用參考電壓輸出 需要作。在這種情況下，VBB型引腳應連接到 CLK0 并通過 10-nF 電容器旁路到 GND。

然而，對于高達 3.5 GHz 的高速性能，差分模式很強 推薦。

CDCLVP111器件的工作溫度范圍為–40°C至85°C。

特性

• 將一個差分時鐘輸入對
  LVPECL分配到10個差分LVPECL
• 與 LVECL 和 LVPECL 完全兼容
• 支持2.375 V至3.8 V的
  寬電源電壓范圍
• 通過CLK_SEL可選擇時鐘輸入
• 用于時鐘分配應用的低輸出偏斜（典型值15 ps）
  • 附加抖動小于 1 ps
  • 傳播延遲小于350 ps
  • 打開輸入默認狀態（Open Input Default State）
  • 兼容 LVDS、CML、SSTL 輸入
• VBB型用于單端時鐘的基準電壓輸出
• 采用32引腳LQFP和QFN封裝
• 頻率范圍從直流到3.5 GHz
• 與 MC100 系列 EP111、ES6111、
  LVEP111 PTN1111 引腳兼容
• 應用
  • 專為驅動 50 Ω輸電線路而設計
  • 高性能時鐘分配

參數

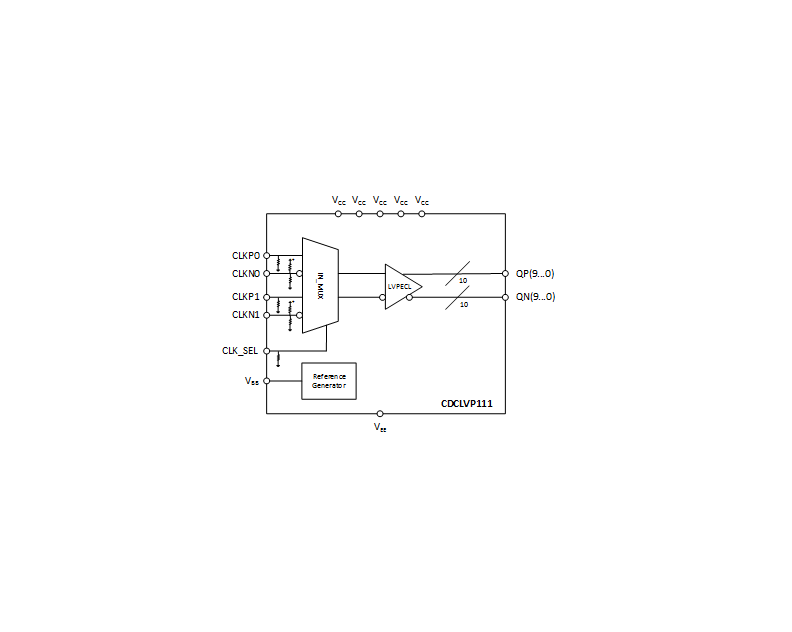

方框圖

?1. 核心特性?

• ?高性能時鐘分配?：支持1路差分LVPECL輸入轉換為10路差分LVPECL輸出，輸出偏斜低至15 ps（典型值）。
• ?寬電壓范圍?：工作電壓2.375 V至3.8 V，兼容LVECL/LVPECL標準。
• ?低抖動設計?：附加相位抖動小于1 ps，傳播延遲低于350 ps，頻率范圍覆蓋DC至3.5 GHz。
• ?靈活輸入選擇?：通過CLK_SEL引腳選擇兩路差分輸入（CLK0/CLK1），支持LVDS、CML、SSTL輸入兼容。
• ?熱管理優化?：提供32引腳LQFP和QFN封裝，集成散熱焊盤（PowerPAD）以提升散熱性能。

?2. 關鍵應用場景?

• ?高速信號驅動?：專為50 Ω傳輸線設計，適用于高頻時鐘分配（如通信設備、服務器）。
• ?多設備同步?：通過低輸出偏斜特性實現多芯片間精確時鐘同步。

?3. 功能描述?

• ?輸入處理?：內置多路復用器支持兩路差分輸入切換，VBB引腳提供單端輸入?yún)⒖茧妷海ㄐ柰饨?0 nF電容接地）。
• ?輸出配置?：未使用的輸出建議懸空以降低功耗；若僅使用差分對中單端，需通過50 Ω終端匹配。

?4. 電氣參數?

• ?電源電流?：典型值380 mA（全負載，3.3 V供電）。
• ?輸入靈敏度?：差分輸入幅度（VID）最小0.5 V，支持100 mV容限。
• ?溫度范圍?：-40°C至85°C，結溫上限110°C。

?5. 設計建議?

• ?布局與散熱?：推薦PCB布局中為散熱焊盤添加多通孔至地平面，確保熱阻（RθJA）優化。
• ?電源濾波?：每個電源引腳就近放置0.1 μF去耦電容，建議串聯鐵氧體磁珠抑制高頻噪聲。

?6. 封裝與訂購信息?

• ?封裝選項?：32引腳VQFN（5×5 mm）和LQFP（7×7 mm）。
• ?環保認證?：符合RoHS標準，提供無鉛（NIPDAU）焊盤處理。

?7. 文檔支持?

• 包含詳細引腳定義、時序圖、典型應用電路及熱性能數據，參考TI文檔SCAA056（LVPECL/LVDS接口設計指南）。

該文檔為硬件工程師提供完整的時鐘分配解決方案，涵蓋器件選型、電路設計到系統集成的全流程技術細節。
