CDCLVP110時鐘驅動器將一個LVPECL或HSTL（可選）輸入差分時鐘對（CLK0、CLK1）分配給十對差分LVPECL時鐘（Q0、Q9）輸出，時鐘分配的偏差最小。該CDCLVP110可以接受兩個時鐘源進入輸入多路復用器。CLK0輸入接受LVECL/LVPECL輸入信號，而CLK1在LVPECL條件下工作時接受HSTL輸入信號。該CDCLVP110專為驅動 50 Ω輸電線路而設計。

如果需要單端輸入作，則使用VBB基準電壓輸出。在這種情況下，VBB 引腳應連接到 CLK0，并通過 10-nF 電容器旁路到 GND。
*附件：cdclvp110.pdf

但是，對于高達 3.5 GHz 的高速性能，強烈建議使用差分模式。

該CDCLVP110的工作溫度范圍為 –40°C 至 85°C。

特性

• 將一個差分時鐘輸入對
  LVPECL/HSTL分配到10個差分LVPECL時鐘輸出
• 與 LVECL/LVPECL/HSTL 完全兼容
• 需要單電源電壓，±3.3V或±2.5V電源
• 通過CLK_SEL可選擇時鐘輸入
• 低輸出偏斜 （典型值 15 ps），用于時鐘分配應用
• VBB基準電壓輸出，用于單端時鐘
• 采用 32 引腳 LQFP 封裝
• 頻率范圍從直流到3.5 GHz
• 與 MC100 系列 EP111、ES6111、LVEP111 PTN1111 引腳兼容

參數

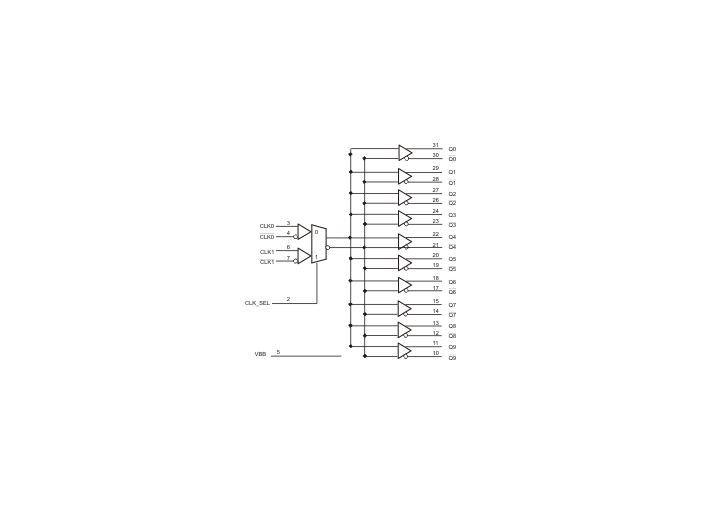

方框圖

?1. 核心功能?

• ?器件類型?：低電壓1:10差分時鐘驅動器，支持LVPECL/HSTL輸入，輸出10路LVPECL信號。
• ?關鍵特性?：
  • ?輸入選擇?：通過CLK_SEL引腳選擇差分輸入對（CLK0/LVPECL或CLK1/HSTL）。
  • ?低輸出偏斜?：典型值15 ps，適用于高精度時鐘分配。
  • ?寬頻帶支持?：工作頻率范圍DC至3.5 GHz。
  • ?單端輸入支持?：提供VBB參考電壓輸出，需外接10 nF電容接地。
  • ?兼容性?：引腳兼容MC100系列（如EP111、LVEP111）。

?2. 電氣特性?

• ?電源電壓?：
  • LVPECL模式：2.375V–3.8V（VCC對VEE）。
  • LVECL模式：-2.375V至-3.8V（VEE對VCC=0V）。
• ?輸出特性?：
  • 差分輸出電壓擺幅：最小600 mV（LVPECL），支持50 Ω?jìng)鬏斁€驅動。
  • 輸出電流：高電平（IOH=-21 mA）時VOH典型值VCC-1.3V，低電平（IOL=-5 mA）時VOL典型值VCC-1.85V。
• ?功耗?：
  • 靜態電流：≤10 μA（待機），動態電流≤25 mA（時鐘運行）。

?3. 時序性能?

• ?傳播延遲?：
  • LVPECL輸入：230 ps（最小）至350 ps（最大）。
  • HSTL輸入：290 ps（最?。┲?70 ps（最大）。
• ?抖動性能?：
  • 周期抖動（RMS）：<1 ps。
• ?上升/下降時間?：100 ps（20%-80%）。

?4. 封裝與訂購信息?

• ?封裝?：32引腳LQFP（VF），符合JEDEC標準。
• ?工作溫度?：-40°C至85°C。
• ?訂購型號?：
  • CDCLVP110VFR（卷帶包裝，1000片/卷）。
  • CDCLVP110VF（托盤包裝，250片/盤）。

?5. 應用場景?

• 高速內存模塊（如DDR DIMM）的時鐘分配。
• 通信設備中的低抖動時鐘樹設計。
