CDCLVP215時鐘驅動器將兩倍的一對差分時鐘對LVPECL（CLKA、CLKB）分配給5對差分LVPECL時鐘（QA0..QA4、QB0..QB4）輸出，時鐘分配的偏斜最小。CDCLVP215指定低輸出到輸出偏斜。該CDCLVP215專為驅動 50 條輸電線路而設計。當不使用輸出對時，建議將其保持打開狀態以降低功耗。如果僅使用其中一個輸出對，則另一個輸出對必須相同端接為 50 。
*附件：cdclvp215.pdf

V 型BB型如果需要單端輸入作，則使用基準電壓輸出。在這種情況下，VBB型引腳應連接到 CLKA 或 CLKB，并通過 10-nF 電容器旁路到 GND。

但是，對于高達 3.5 GHz 的高速性能，強烈建議使用差分模式。

該CDCLVP215的工作溫度范圍為 –40°C 至 85°C。

特性

• 2× 一個差分時鐘輸入對LVPECL至5個差分LVPECL時鐘輸出
• 與 LVPECL/LVECL 完全兼容
• 支持 2.375 V 至 3.8 V 的寬電源電壓范圍
• 打開輸入默認狀態（Open Input Default State）
• 低輸出偏斜 （典型值 15 ps），用于時鐘分配應用
• VBB型用于單端時鐘的基準電壓輸出
• 采用 QFN32 封裝
• 頻率范圍從直流到3.5 GHz
• 與 MC100 系列 EP111、LVEP210、ES6111 LVEP111 引腳兼容
• 應用
  • 專為驅動 50 條傳輸線高性能時鐘分配而設計

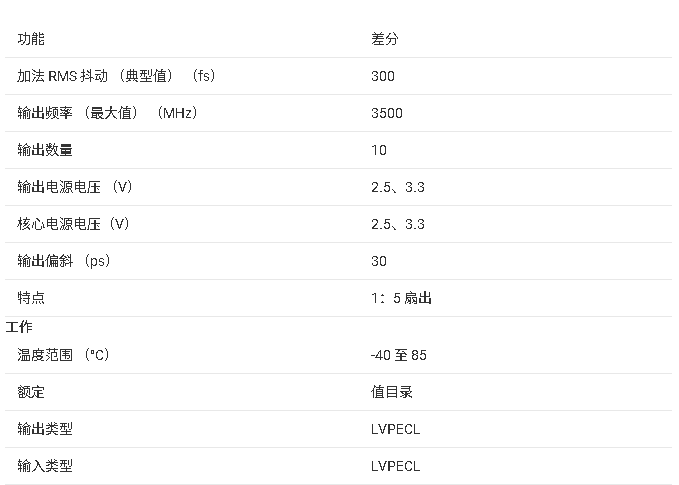

參數

?1. 產品概述?

• ?型號?：CDCLVP215，德州儀器（TI）生產，QFN32封裝。
• ?功能?：將兩路差分LVPECL時鐘輸入（CLKA/CLKB）分配為5路差分LVPECL輸出（QA0-QA4/QB0-QB4），專為低偏移時鐘分配設計。
• ?關鍵特性?：
  • 支持寬電源電壓范圍（2.375V至3.8V）。
  • 輸出偏移低至15ps（典型值），頻率范圍DC至3.5 GHz。
  • 兼容LVPECL/LVECL電平，提供VBB參考電壓用于單端輸入。
  • 驅動50Ω傳輸線優化，未使用的輸出建議懸空以降低功耗。

?2. 電氣特性?

• ?電源要求?：
  • LVECL模式：VCC=0V，VEE=-2.375V至-3.8V。
  • LVPECL模式：VCC=2.375V至3.8V，VEE=0V。
• ?輸入/輸出參數?：
  • 差分輸入振幅（VID）最小0.5V，支持單端輸入（需連接VBB并旁路電容）。
  • 輸出擺幅（VOD）典型值600mV，支持高速信號傳輸。

?3. 性能參數?

• ?時序特性?：
  • 傳播延遲：135ps（典型值），最大300ps。
  • 輸出間偏移（tsk(o)）：15ps（典型值），最大30ps。
• ?抖動性能?：
  • 附加相位抖動（RMS）<0.8ps（20kHz-20MHz帶寬，125MHz輸出）。

?4. 封裝與引腳?

• ?封裝?：QFN32（5mm×5mm），帶PowerPAD?散熱焊盤（連接至VEE）。
• ?關鍵引腳?：
  • CLKA/CLKB：差分輸入對。
  • QA0-QA4/QB0-QB4：差分輸出對。
  • VBB：單端輸入參考電壓輸出。

?5. 應用場景?

• 高速時鐘分配（如通信設備、數據中心）。
• 驅動50Ω傳輸線（需匹配終端電阻）。
• 高可靠性系統（工作溫度-40°C至85°C）。

?6. 設計注意事項?

• ?未使用輸出?：建議懸空或對稱端接50Ω以減少功耗。
• ?單端輸入?：需連接VBB至CLK引腳并添加10nF旁路電容。
• ?ESD防護?：器件對靜電敏感，需遵循ESD操作規范。
