LMK03000系列精密時鐘調節器結合了抖動功能參考時鐘的清潔/再調節、乘法和分配。器件集成了壓控振蕩器 （VCO）、高性能 Integer-N 鎖相環（PLL）、部分集成環路濾波器以及各種 LVDS 和 LVPECL 中的多達 8 個輸出 組合。
*附件：lmk03033.pdf

VCO 輸出可選擇在 Fout 端口上訪問。在內部，VCO 輸出通過 VCO 分頻器為各種時鐘分配模塊供電。

每個時鐘分配塊包括一個可編程分頻器、一個相位同步電路、一個可編程延遲、一個時鐘輸出多路復用器以及一個 LVDS 或 LVPECL 輸出緩沖器。這允許將多個與整數相關和相位調整的基準副本分發到八個系統組件。

時鐘調節器采用 48 引腳 WQFN 封裝，封裝兼容同一系列中的其他時鐘設備。

特性

• 集成VCO，具有極低的本底相位噪聲
• 集成整數N分頻聯，具有-224 dBc/Hz的出色歸一化相位噪聲貢獻
• VCO分頻器值為2至8（所有分頻）
• 通道分頻器值為 1、2 至 510（偶數分頻）
• LVDS和LVPECL時鐘輸出
• 部分集成環路濾波器
• 每個時鐘輸出上都有專用的分頻器和延遲模塊
• 引腳兼容系列時鐘器件
• 3.15 至 3.45 V 工作電壓
• 封裝：48引腳WQFN（7.0 x 7.0 x 0.8 mm）
• 200 fs RMS 時鐘發生器性能（10 Hz 至 20 MHz），具有干凈的輸入時鐘

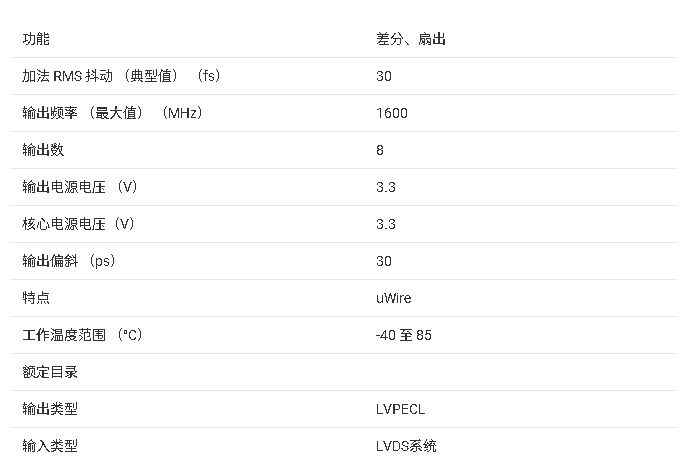

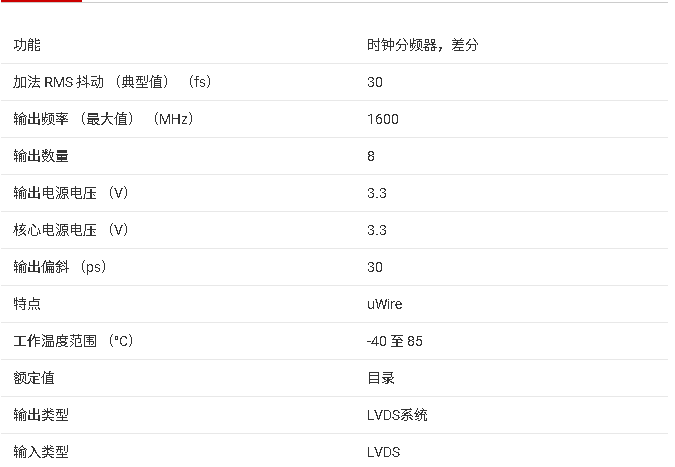

參數

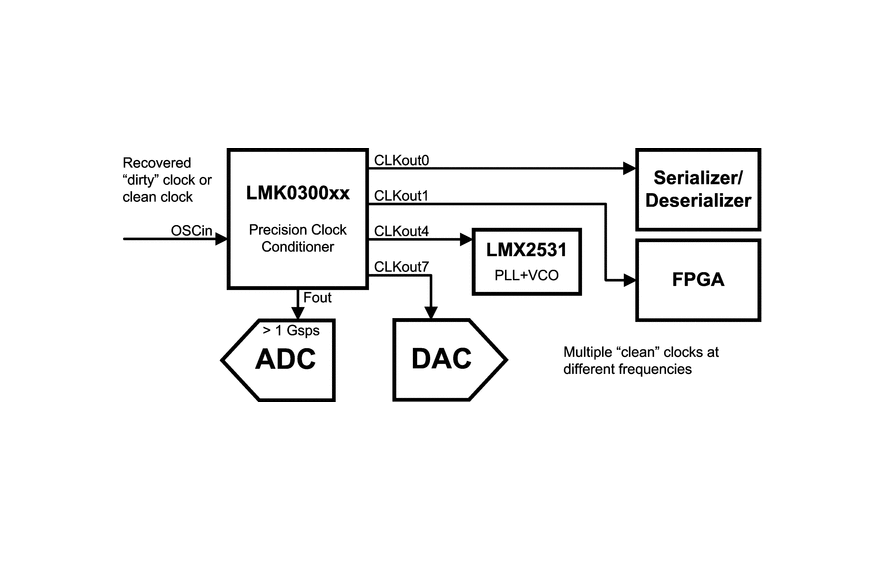

方框圖

?1. 產品概述?
LMK03000系列是德州儀器（TI）推出的高集成度精密時鐘調節器，集成了壓控振蕩器（VCO）、整數分頻鎖相環（PLL）、部分環路濾波器及多路時鐘輸出分配模塊。主要功能包括：

• ?時鐘抖動清理/重整?
• ?參考時鐘倍頻與分配?
• ?支持LVDS/LVPECL輸出?（3-8路，依型號不同）
• ?48引腳WQFN封裝?（7.0×7.0×0.8 mm），兼容同系列其他器件

?2. 核心特性?

• ?超低相位噪聲?：VCO相位噪聲低至-156.9 dBc/Hz（10 MHz偏移，LMK03000C型號）
• ?靈活分頻配置?：
  • VCO分頻值：2至8（全整數分頻）
  • 通道分頻值：1或2至510（偶數分頻）
• ?可編程延遲?：每路輸出獨立延遲調節（步長150 ps，最大2250 ps）
• ?工作電壓?：3.15–3.45 V
• ?典型應用?：數據轉換器時鐘、網絡設備（SONET/SDH）、無線基礎設施、醫療儀器等

?3. 關鍵模塊說明?

• ?集成VCO?：
  • 頻率范圍依型號不同（如LMK03033C為1843–2160 MHz）
  • 需通過R15寄存器編程激活頻率校準算法，溫度漂移需控制在±125°C內以維持鎖定
• ?PLL性能?：
  • 歸一化相位噪聲貢獻低至-224 dBc/Hz
  • 支持1×至32×電荷泵增益可調
• ?時鐘輸出?：
  • 支持同步功能（SYNC*引腳控制）
  • 輸出狀態可通過GOE引腳或寄存器全局控制

?4. 電氣特性?

• ?RMS抖動?：
  • 清潔輸入時鐘下可達200 fs（10 Hz–20 MHz帶寬）
  • 分布路徑附加抖動：20 fs（旁路模式）至75 fs（分頻模式）
• ?輸出驅動能力?：
  • LVDS差分電壓：250–450 mV
  • LVPECL差分電壓：660–965 mV

?5. 設計支持?

• ?環路濾波器?：部分集成（R3/R4/C3/C4），需外接R2/C1/C2完成設計
• ?熱管理?：建議PCB設計采用多通孔連接散熱焊盤至地平面
• ?編程接口?：通過MICROWIRE協議（CLKuWire/DATAuWire/LEuWire）配置32位寄存器

?6. 典型應用電路?

• 參考時鐘輸入需AC耦合（OSCin/OSCin*）
• LVPECL輸出需外接120Ω發射極電阻提供DC路徑
• 推薦使用TI的Clock Conditioner設計工具優化環路參數
