LMK02000精密時鐘調節器結合了抖動清除/修復、乘法和參考時鐘分配的功能。該器件集成了高性能 Integer-N 鎖相環 （PLL）、三個 LVDS 和五個 LVPECL 時鐘輸出分配模塊。

每個時鐘分配模塊包括一個可編程分壓器、一個相位同步電路、一個可編程延遲、一個時鐘輸出多路復用器以及一個LVDS或LVPECL輸出緩沖器。這允許將參考的多個整數相關和相位調整副本分發到八個系統組件。

時鐘調節器采用 48 引腳 WQFN 封裝，封裝與同系列中的其他時鐘器件兼容。
*附件：lmk02000.pdf

特性

• 20 fs 附加抖動
• 集成整數N分頻聯，具有-224 dBc/Hz的出色歸一化相位噪聲貢獻
• 時鐘輸出頻率范圍為1至800 MHz
• 3個LVDS和5個LVPECL時鐘輸出
• 每個時鐘輸出上都有專用的分頻器和延遲模塊
• 引腳兼容系列時鐘器件
• 3.15 至 3.45 V 工作電壓
• 封裝：48引腳WQFN（7.0 x 7.0 x 0.8 mm）

參數

方框圖

?1. 產品概述?
LMK02000是德州儀器（TI）推出的高精度時鐘調節芯片，集成整數型鎖相環（PLL）和時鐘分配功能，支持1-800MHz輸出頻率范圍，適用于低抖動時鐘生成與分配。核心特性包括：

• ?超低抖動?：20 fs附加抖動，歸一化相位噪聲達-224 dBc/Hz。
• ?多輸出接口?：3路LVDS + 5路LVPECL輸出，每路獨立可編程分頻/延遲。
• ?封裝兼容性?：48引腳WQFN封裝（7.0×7.0×0.8 mm），與同系列器件引腳兼容。

?2. 功能模塊?

• ?PLL部分?：支持整數分頻（R/N分頻器），電荷泵增益可調（1x至32x），相位檢測頻率達40 MHz。
• ?時鐘分配?：每路輸出含分頻器（2-510倍）、同步電路、可調延遲（0-2250 ps，步進150 ps）及輸出緩沖器。
• ?控制接口?：通過MICROWIRE串行協議（CLKuWire/DATAuWire/LEuWire）配置寄存器。

?3. 關鍵應用場景?

• 數據轉換器時鐘
• 網絡設備（SONET/SDH、DSLAM）
• 無線基礎設施、醫療設備及航空航天

?4. 電氣特性?

• ?工作電壓?：3.15-3.45 V，功耗典型值145.8 mA（全輸出啟用）。
• ?輸出性能?：
  • LVDS：差分電壓250-450 mV，偏移容差±35 mV。
  • LVPECL：輸出擺幅660-965 mV，支持50Ω端接至Vcc-2V。
• ?抖動指標?：旁路模式下附加RMS抖動20 fs（12 kHz-20 MHz帶寬）。

?5. 設計要點?

• ?電源管理?：需外接1μF（Bias引腳）、10μF（LDObyp1）和0.1μF（LDObyp2）電容。
• ?同步控制?：SYNC*引腳實現多路輸出相位對齊，需保持低電平>1個輸入周期。
• ?編程流程?：需按順序配置寄存器（R0-R7、R11、R14-R15），R14為必配寄存器。

?6. 安全與可靠性?

• ESD防護：HBM >2 kV，CDM >1.2 kV，需在防靜電環境下操作。
• 工作溫度：-40°C至85°C，結溫限值125°C。

?7. 文檔結構?

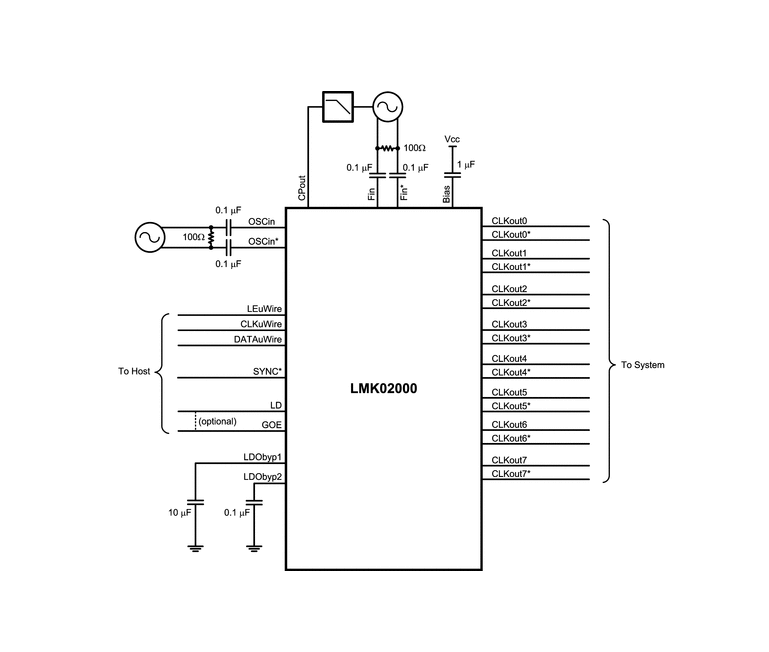

包含功能框圖、引腳定義、電氣參數表、時序圖及典型應用電路，完整覆蓋硬件設計到軟件配置需求。
