Texas Instruments LM74501-Q1汽車用反向極性保護控制器與外部N溝道MOSFET搭配使用，可實現低損耗反極性保護解決方案LM74501-Q1該器件支持3.2V至65V的寬電源電壓輸入范圍，特別適合對冷啟動有嚴苛要求的汽車系統。

數據手冊：*附件：Texas Instruments LM74501-Q1反向極性保護控制器數據手冊.pdf

TI LM74501-Q1反向極性保護控制器可承受并保護負載免受低至-18V的負電源電壓的影響。此外，該器件沒有反向電流阻斷功能，可為負載提供輸入反向極性保護，從而有可能將能量返回輸入電源，如汽車車身控制模塊電機負載。

LM74501-Q1控制器可提供適用于外部N溝道MOSFET的電荷泵柵極驅動器。該控制器具有一項獨特的集成功能，即無需額外的TVS 二極管（無TVS）即可使系統符合汽車ISO7637脈沖1瞬態要求。LM74501-Q1具有一個集成開關，可通過外部電阻分壓器來實現電池電壓監控。使能引腳為低電平時，控制器關斷并消耗約1μA電流，在處于休眠模式時產生低系統電流。

特性

下列性能符合AEC-Q100標準：
- 器件溫度1級：-40°C至+125°C環境工作溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級2
- 器件充電器件模型 (CDM) ESD分類等級C4B
輸入電壓范圍：3.2V至65V（3.9V啟動）
反向電壓額定值：–33V
用于外部N通道MOSFET的電荷泵
柵極放電計時器：無需額外的TVS二極管（無TVS）即可符合汽車ISO7637-2脈沖1瞬態要求
關斷電流：1μA（EN=低電平）
工作靜態電流：80μA（EN=高電平）
20V VDS鉗位（EN = 低電平）
集成電池電壓監控開關 (SW)
2.90mm × 1.60mm 8引腳SOT-23封裝

典型應用示意圖

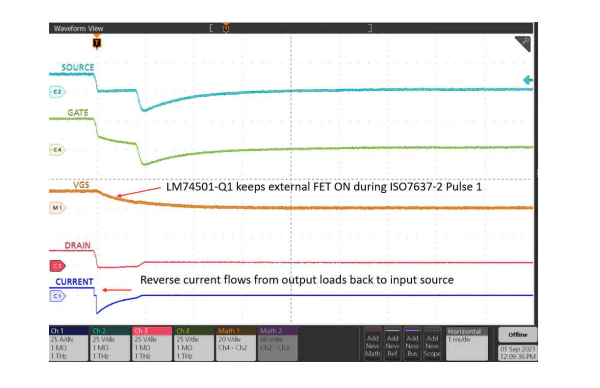

TVS無ISO7637-2脈沖1操作

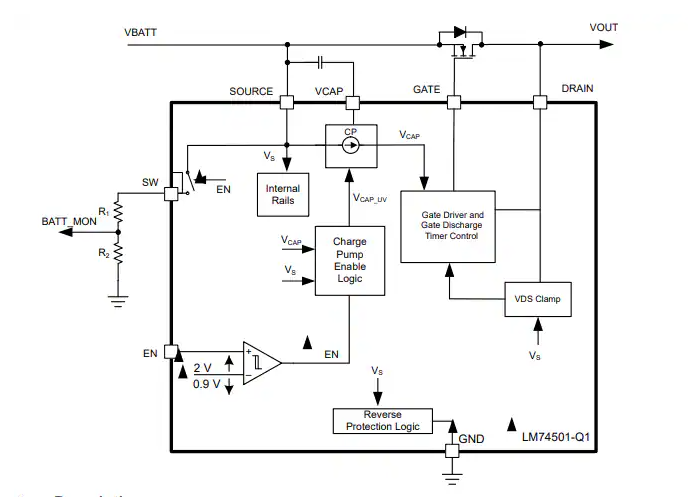

功能框圖

基于LM74501-Q1的汽車電子反向極性保護設計

LM74501-Q1核心特性

LM74501-Q1具有以下突出特性：

?寬輸入電壓范圍?：3.2V至65V工作電壓，滿足汽車電子系統的嚴苛要求
?TVS-less設計?：內置柵極放電定時器，無需額外TVS二極管即可滿足ISO7637-2脈沖1要求
?低功耗?：80μA典型工作靜態電流，1μA關斷電流
?集成電荷泵?：驅動外部N溝道MOSFET，提供高效反向保護
?AEC-Q100認證?：符合汽車級溫度等級1(-40°C至+125°C)標準

工作原理

LM74501-Q1通過外部N溝道MOSFET實現反向極性保護，其工作流程可分為以下幾個關鍵環節：

?電荷泵工作?：當EN引腳電壓高于閾值時，內部電荷泵激活，通過VCAP引腳為外部MOSFET提供柵極驅動電壓(典型12.4V)
?柵極驅動?：當VCAP電壓超過6.5V(典型值)時，柵極驅動器使能，將MOSFET完全導通
?TVS-less保護?：獨特的柵極放電定時器功能使系統在ISO7637-2脈沖1事件期間保持MOSFET導通，無需額外TVS二極管
?電池電壓監測?：內置SW開關可在EN為高時連接SOURCE和SW引腳，實現電池電壓監測

與P-FET方案的對比優勢

相比傳統P-FET反向保護方案，LM74501-Q1+N-FET組合具有顯著優勢：

?參數?	?P-FET方案?	?LM74501-Q1+N-FET?
尺寸	12.3mm×8.5mm(104.5mm2)	6.3mm×8mm(50.4mm2)
冷啟動性能	電壓<4V時導通電阻急劇增加	低至3.2V仍保持完全導通
TVS需求	需要額外TVS二極管	TVS-less設計
成本	高(需多個元件)	低(集成度高)

典型應用設計

電路設計要點

?MOSFET選擇?：
- VDS(MAX)≥40V(配合LM74501-Q1的20V鉗位功能)
- 低RDS(ON)以減少導通損耗(如BUK7Y3R0-40H，典型3mΩ@10V VGS)
? 柵極放電定時電容(CT) ?：
- 根據ISO7637-2脈沖1持續時間(典型2ms)計算
- 22nF為典型推薦值，可按實際MOSFET參數調整
?電容選擇?：
- VCAP電容≥10×(CISS(MOSFET)+CT)
- 輸入電容≥100nF
- 輸出電容10-47μF

布局建議

將SOURCE、GATE和DRAIN引腳靠近MOSFET對應引腳布置
使用寬走線連接MOSFET源極和漏極以降低電阻損耗
輸入電容就近放置在SOURCE和GND引腳之間
電荷泵電容遠離MOSFET以降低溫度影響
柵極走線盡量短，可串聯10Ω電阻改善EMI性能

測試驗證

實際測試表明，基于LM74501-Q1的設計能有效應對各種汽車電源異常情況：

?ISO7637-2脈沖1?：TVS-less設計下系統穩定工作
? 冷啟動(3.2V) ?：保持MOSFET完全導通，無系統復位
? 負載突變(0-5A) ?：快速響應，輸出電壓穩定
? 反向極性(-18V) ?：有效保護后級電路
