LM74502-Q1、LM74502H-Q1 是一款符合汽車 AEC-Q100 標準的控制器，可與外部背靠背連接的 N 溝道 MOSFET 配合使用，作為低損耗反極性保護和負載斷開解決方案。3.2 V 至 65 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓，例如 12 V、24 V 和 48 V 汽車電池系統。3.2 V 輸入電壓支持特別適合汽車系統中的嚴苛冷啟動要求。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。LM74502-Q1、LM74502H-Q1 沒有反向電流阻斷功能，適用于負載的輸入反極性保護，這些負載可能會將能量輸送回輸入電源，例如汽車車身控制模塊電機負載。
*附件：lm74502-q1.pdf

LM74502-Q1 控制器為外部 N 溝道 MOSFET 提供電荷泵柵極驅動。LM74502-Q1 的高額定電壓有助于簡化汽車ISO7637保護的系統設計。當使能引腳為低電平時，控制器關閉并消耗大約 1 μA 的電流，因此在進入睡眠模式時提供低系統電流。LM74502-Q1 提供可編程的過壓和欠壓保護，在發生這些故障時切斷輸入源的負載。

特性

• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 3.2V 至 65V 輸入范圍（3.9V 啟動）
• –65V 輸入反向電壓額定值
• 用于驅動的集成電荷泵
  • 外部背靠背 N 溝道 MOSFET
  • 外部高邊開關 MOSFET
  • 外部反極性保護 MOSFET
• 柵極驅動型號
  • LM74502-Q1：60μA 峰值柵極驅動源容量
  • LM74502H-Q1：11mA 峰值柵極驅動源容量
• 2A 峰值柵極吸收容量
• 1μA 關斷電流（EN/UVLO = 低）
• 45μA 典型工作靜態電流（EN/UVLO = 高）
• 可調的過壓和欠壓保護
• 通過額外的 TVS 二極管滿足汽車 ISO7637 脈沖 1 瞬態要求
• 采用 8 引腳 SOT-23 封裝，2.90 mm × 1.60 mm

參數

方框圖

概述

LM74502-Q1 和 LM74502H-Q1 是針對汽車應用設計的低靜態電流反向極性保護控制器，具備過壓保護功能。這兩款控制器適用于車身電子、照明、汽車信息娛樂系統（如數字儀表盤、主機單元）以及汽車USB集線器等應用。

主要特性

• ?AEC-Q100認證?：符合汽車級標準，適用于-40°C至+125°C的環境溫度范圍。
• ?寬輸入電壓范圍?：支持3.2V至65V的輸入電壓，特別適用于汽車系統的冷啟動要求。
• ?反向電壓保護?：可承受高達-65V的反向輸入電壓，保護負載免受反向電壓損害。
• ?集成電荷泵?：驅動外部背對背連接的N溝道MOSFET或高側開關MOSFET。
• ?可調過壓和欠壓保護?：通過外部電阻分壓器設置過壓和欠壓保護閾值。
• ?低靜態電流?：關機模式下靜態電流僅為1μA，降低系統功耗。
• ?多種封裝選項?：提供8引腳SOT-23封裝，尺寸為2.90mm × 1.60mm。

引腳配置與功能

• ?EN/UVLO?：使能/欠壓鎖定輸入，控制設備的工作模式和關機模式。
• ?GND?：系統地。
• ?NC?：無連接。
• ?VCAP?：電荷泵輸出，連接外部電荷泵電容。
• ?VS?：輸入電源引腳，連接至控制器的供電電源。
• ?GATE?：門極驅動輸出，連接至外部MOSFET的門極。
• ?OV?：可調過壓閾值輸入，連接至外部電阻分壓器。
• ?SRC?：源極引腳，連接至外部MOSFET的源極或高側開關MOSFET的源極。

電氣特性

• ?供電電壓范圍?：3.2V至65V。
• ?靜態電流?：工作模式下典型值為45μA，關機模式下為1μA。
• ?電荷泵電流?：充電時典型值為300μA，放電時典型值為5μA。
• ?過壓保護閾值?：可調，范圍為1.063V至1.333V。
• ?欠壓鎖定閾值?：可調，通過外部電阻分壓器設置。

功能描述

• ?反向極性保護?：通過驅動外部背對背連接的N溝道MOSFET實現反向極性保護。
• ?過壓保護?：監測輸入電壓，當超過設定的過壓閾值時，關閉門極驅動，保護負載。
• ?欠壓鎖定?：當輸入電壓低于設定的欠壓閾值時，設備進入關機模式。
• ?電荷泵?：為外部MOSFET提供所需的門極驅動電壓。
• ?多種工作模式?：包括工作模式和關機模式，通過EN/UVLO引腳控制。

應用與實現

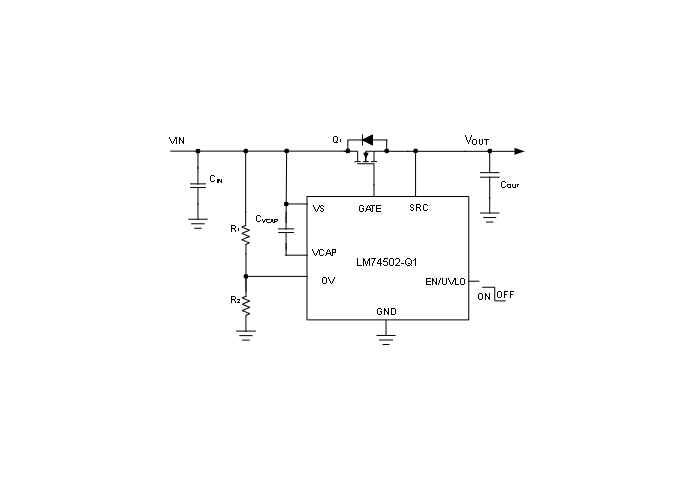

• ?典型應用電路?：展示了如何配置LM74502-Q1以驅動外部MOSFET實現反向極性保護和過壓保護。
• ?設計考慮?：包括MOSFET的選型、電荷泵電容的選擇、以及過壓保護電阻分壓器的配置。
• ?布局指導?：提供了布局建議，以確保最佳性能和可靠性。

封裝與訂購信息

• ?封裝類型?：8引腳SOT-23封裝。
• ?訂購信息?：提供LM74502-Q1和LM74502H-Q1兩種型號，具有不同的門極驅動能力，滿足不同應用需求。

文檔與支持

• ?相關文檔?：包括數據手冊、應用筆記和用戶指南。
• ?社區支持?：通過TI E2E支持論壇獲取設計幫助和解答。

注意事項

• 在使用LM74502-Q1和LM74502H-Q1時，應確保輸入電壓不超過最大額定電壓，以避免損壞設備。
• 在選擇外部MOSFET時，應考慮其最大漏源電壓、漏極電流和導通電阻等參數，以滿足應用需求。
