LM74500-Q1 是一款符合汽車 AEC Q100 標準的控制器，可與外部 N 溝道 MOSFET 配合使用，作為低損耗反極性保護解決方案。3.2 V 至 65 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓，例如 12 V、24 V 和 48 V 汽車電池系統。3.2 V 輸入電壓支持特別適合汽車系統中的嚴苛冷啟動要求。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。LM74500-Q1 沒有反向電流阻斷功能，適用于負載的輸入反向電容保護，這些負載可能會將能量輸送回輸入電源，例如汽車車身控制模塊電機負載。
*附件：lm74500-q1.pdf

LM74500-Q1 控制器為外部 N 溝道 MOSFET 提供電荷泵柵極驅動。LM74500-Q1 的高額定電壓有助于簡化汽車ISO7637保護的系統設計。當使能引腳為低電平時，控制器關閉并消耗大約 1 μA 的電流，因此在進入睡眠模式時提供低系統電流。

特性

• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 3.2V 至 65V 輸入范圍（3.9V 啟動）
• –65V 輸入反向電壓額定值
• 用于外部 N 溝道 MOSFET 的電荷泵
• 使能引腳功能
• 1μA 關斷電流 （EN=Low）
• 80μA 典型工作靜態電流 （EN=高）
• 通過額外的 TVS 二極管滿足汽車 ISO7637 脈沖 1 瞬態要求
• 采用 8 引腳 SOT-23 封裝，2.90 mm × 1.60 mm

參數

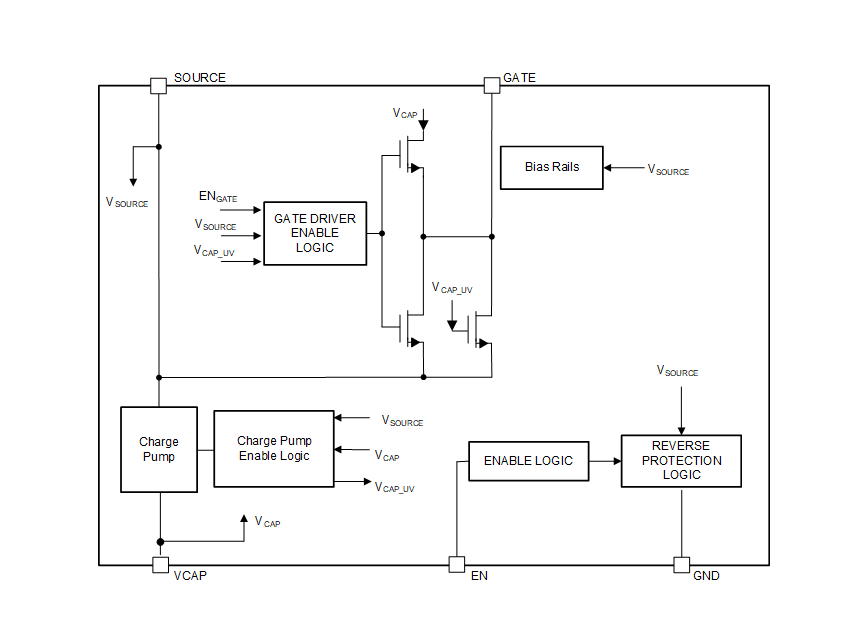

方框圖

1. 概述

LM74500-Q1是一款A(yù)EC-Q100認證的反向極性保護控制器，專為與外部N通道MOSFET配合使用而設計，以提供低損耗的反向極性保護解決方案。該控制器適用于汽車電子、信息娛樂系統、USB集線器以及工業自動化等領域。

2. 主要特性

• ?寬輸入電壓范圍?：3.2 V至65 V，啟動電壓低至3.9 V，反向電壓額定值為-65 V。
• ?高電壓電荷泵?：為外部N通道MOSFET提供驅動電壓，最大可達約15 V。
• ?啟用引腳功能?：通過啟用引腳控制，低功耗關斷模式下僅消耗1 μA電流，典型工作靜態電流為80 μA。
• ?反向極性保護?：能夠承受并保護負載免受負電源電壓的影響。
• ?ESD保護?：符合AEC-Q100標準的HBM ESD分類2級和CDM ESD分類C4B級。
• ?小封裝?：采用8引腳SOT-23封裝，尺寸為2.90 mm × 1.60 mm。
• ?符合汽車標準?：滿足ISO7637脈沖1瞬態要求（需額外TVS二極管）。

3. 功能描述

• ?電荷泵?：為外部N通道MOSFET提供必要的驅動電壓，通過外部電容器在VCAP和SOURCE引腳之間供電。
• ?門驅動?：控制外部N通道MOSFET的柵極電壓，確保其在正向電流流過時完全導通。
• ?啟用控制?：通過啟用引腳控制電荷泵和門驅動器的啟用或禁用，以實現低功耗關斷模式。
• ?反向極性保護?：在輸入電壓極性反向時，通過外部N通道MOSFET的體二極管導通電流，同時防止反向電流流向輸入端。

4. 應用

• ?汽車電子?：如車身電子、照明系統、信息娛樂系統等。
• ?USB集線器?：為汽車USB集線器提供反向極性保護。
• ?工業自動化?：如PLC等工業自動化設備中的反向極性保護。

5. 封裝與尺寸

• ?封裝類型?：8引腳SOT-23。
• ?尺寸?：2.90 mm × 1.60 mm。

6. 電氣特性

• ?工作電壓范圍?：3.2 V至65 V。
• ?關斷電流?：1 μA（EN=Low）。
• ?工作靜態電流?：80 μA（典型值，EN=High）。
• ?電荷泵輸出電流?：300 μA（典型值）。
• ?門驅動峰值源電流?：11 mA（V(GATE) – V(SOURCE) = 5 V）。
• ?門驅動峰值沉電流?：2370 mA（V(GATE) – V(SOURCE) = 5 V，EN=High to Low）。

7. 布局與熱管理

• ?布局指南?：建議將SOURCE和GATE引腳靠近MOSFET的源極和柵極引腳連接，使用粗線條以減少電阻損耗。
• ?熱管理?：通過合理的PCB布局和散熱設計，確?？刂破髟谠试S的工作溫度范圍內運行。

8. 文檔支持

• 提供了詳細的數據手冊，包括電氣特性、應用信息、布局指南等。
• 用戶可以通過TI的官方網站訂閱文檔更新通知。

通過以上總結，用戶可以全面了解LM74500-Q1反向極性保護控制器的主要特性、功能、應用、封裝選項、電氣特性、布局與熱管理以及文檔支持。
