1. 超大功率諧振變換器技術概述

1.1 提高效率與功率密度的必要性

在儲能系統、電動汽車充電樁以及工業電源等超大功率應用領域，系統設計面臨著嚴峻的挑戰。為了滿足日益增長的能源轉換效率、減小體積和重量，同時提升系統可靠性的需求，傳統的硬開關（Hard-Switching）拓撲已逐漸顯露出其局限性。硬開關模式下的開關損耗與開關頻率成正比，這使得工程師們無法通過提高頻率來縮小磁性元件和電容的尺寸，從而限制了功率密度的進一步提升。因此，采用軟開關（Soft-Switching）技術的諧振拓撲成為解決這一瓶頸的關鍵。

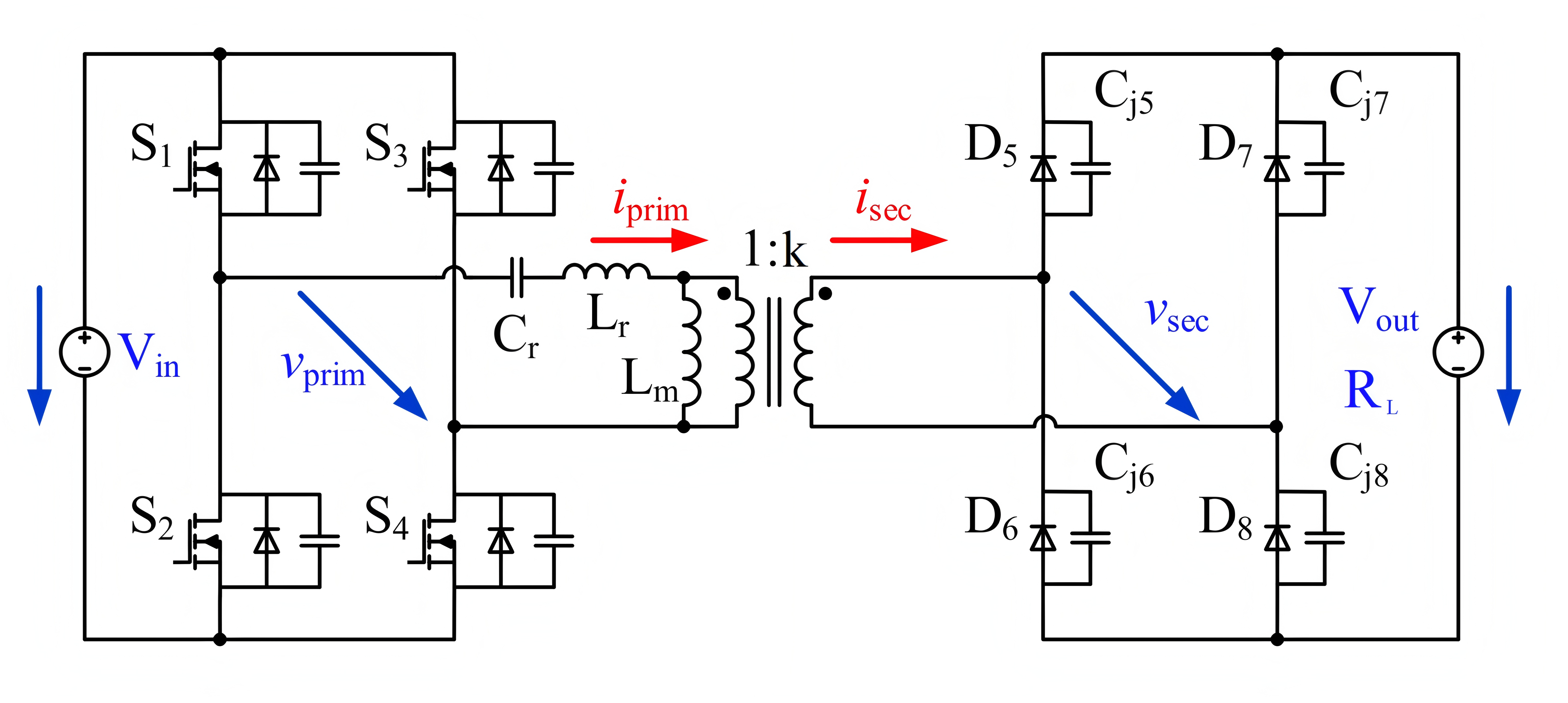

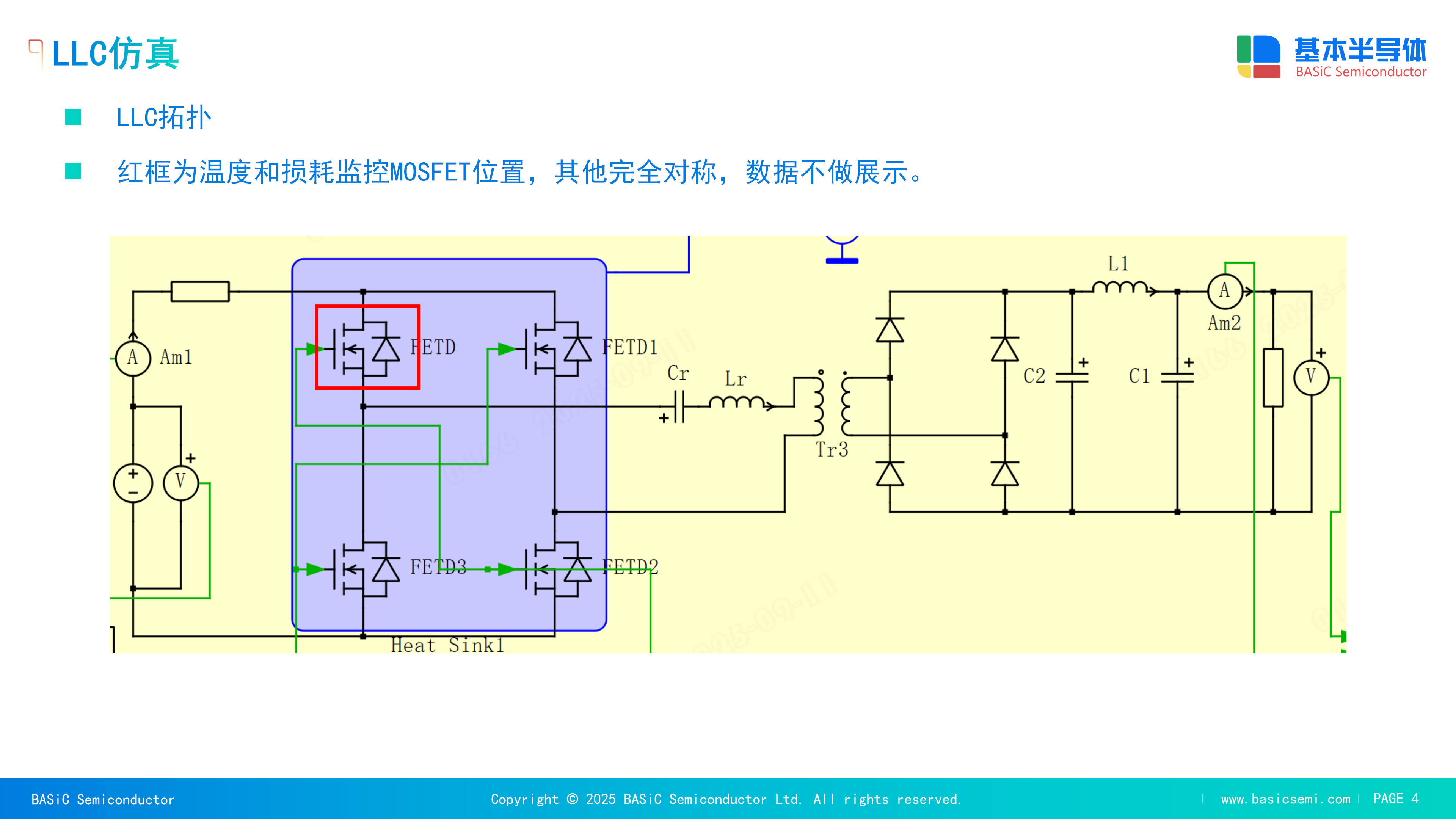

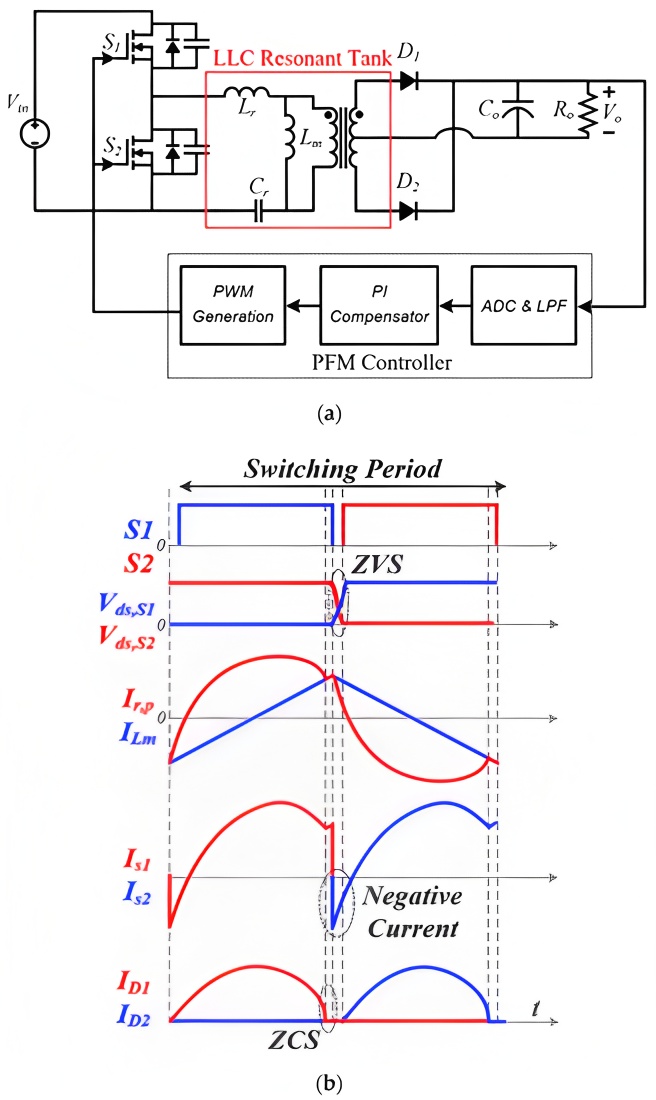

1.2 全橋LLC諧振變換器工作原理

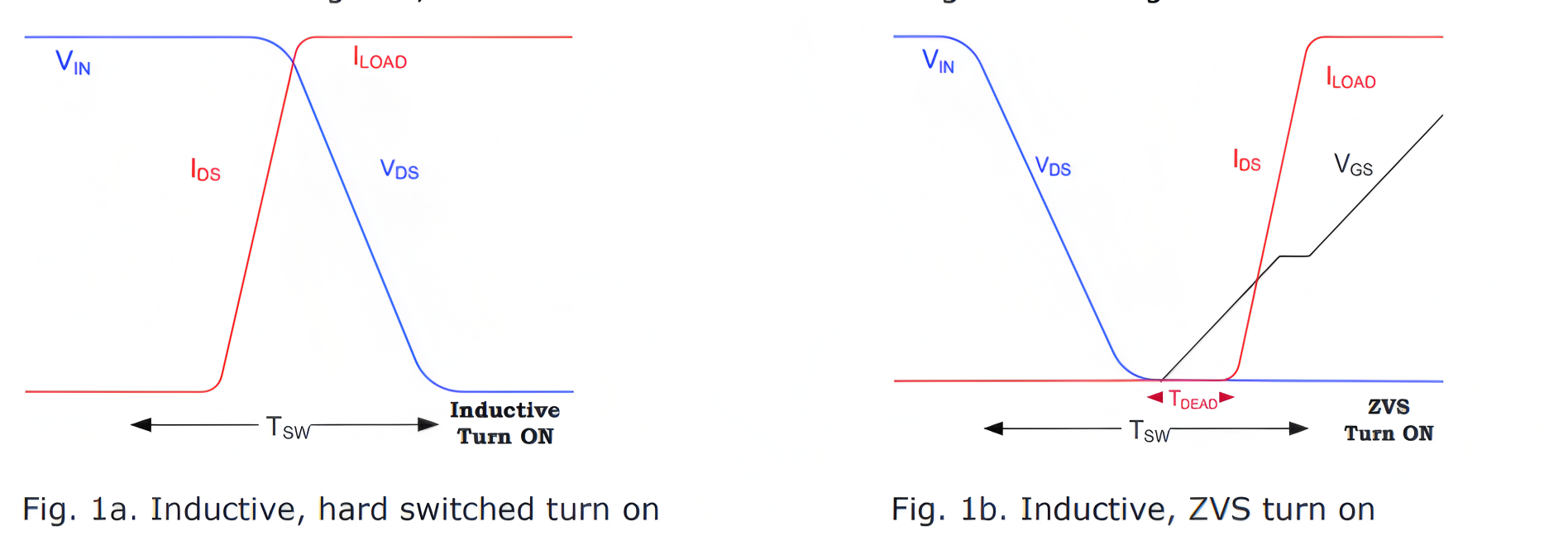

全橋LLC諧振變換器是一種廣泛應用于高功率密度AC/DC或DC/DC轉換的高效拓撲結構。該拓撲的核心優勢在于其諧振網絡，它允許功率開關管在幾乎整個負載范圍內實現零電壓開關（Zero Voltage Switching, ZVS）。ZVS的實現消除了開關管導通瞬間的電壓-電流重疊，從而顯著降低了開通損耗。這一特性不僅直接提高了系統效率，更重要的是，它極大地減輕了功率器件的開通熱應力，使得在高開關頻率下運行成為可能。這種物理機制上的根本轉變，使得LLC拓撲成為SiC功率器件發揮其高速開關潛力的理想平臺。

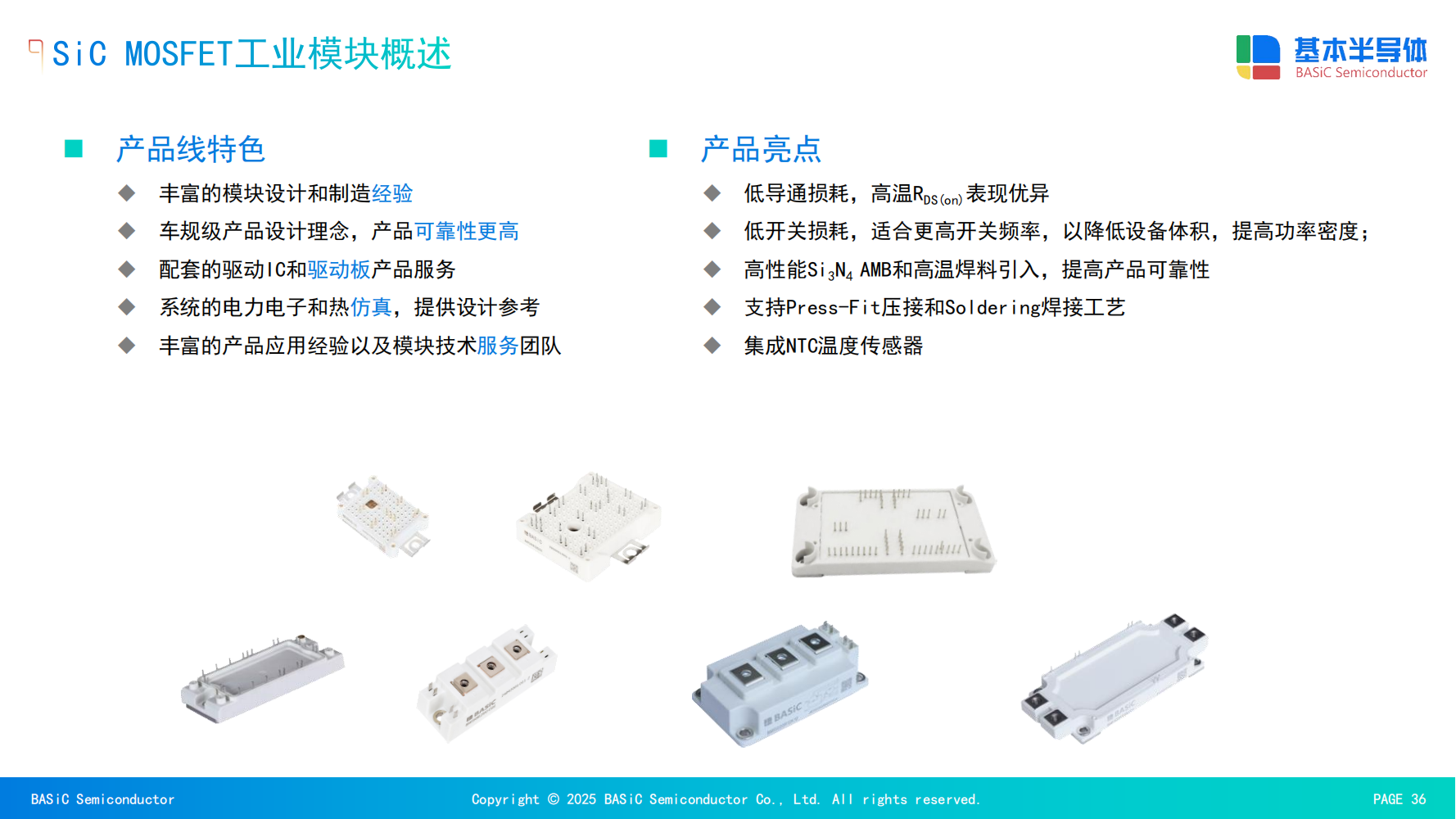

1.3 BMF540R12KA3 SiC模塊：為LLC應用而生

BMF540R12KA3是基本半導體推出的一款1200V、540A半橋SiC MOSFET模塊，它專為應對高頻率、高功率應用而設計 。該模塊通過其低導通電阻、優異的高溫性能、低開關損耗、高可靠性封裝以及低雜散電感設計，為全橋LLC諧振變換器在高功率密度和高效率方面的突破提供了堅實的基礎 。

2. BMF540R12KA3核心技術特性深度剖析

2.1 卓越的電氣性能：效率的基石

BMF540R12KA3模塊的核心優勢在于其出色的電氣特性。該模塊的額定漏源電壓為1200V，額定漏極電流為540A（在90°C殼溫下），典型導通電阻$R_{DS(on)}$在25°C時僅為2.5 mΩ，總柵極電荷$Q_G$典型值為1320 nC 。這些參數指標為模塊在高電流應用中提供了低損耗的基礎。

為了更深入地評估其性能，有必要將其與同類產品進行對比。下表展示了BMF540R12KA3與Cree CAB530M12BM3模塊在不同溫度下的靜態參數對比，數據來自實測結果 。

Export to Sheets

表格數據揭示了Bmf540r12ka3在高溫性能上的顯著優勢。雖然其在25°C時的導通電阻略高于Cree的模塊，但在150°C時，Bmf540r12ka3下橋的導通電阻降低至3.40 mΩ，低于Cree模塊的3.48 mΩ 。這表明BMF540R12KA3具有更優異的導通電阻溫度系數。在超大功率應用中，模塊的結溫通常會升至150°C甚至更高，因此，在實際工作溫度下的導通電阻表現才是衡量其傳導損耗和熱性能的關鍵。更低的$R_{DS(on)}$溫升意味著在全負載條件下，該模塊的傳導損耗更小，熱應力更低，從而在實際運行中表現出更高的效率和更強的熱魯棒性。

2.2 先進封裝與熱管理：可靠性與功率密度的保障

模塊的封裝是決定其長期可靠性和功率密度的關鍵。BMF540R12KA3采用了高性能的Si3?N4?（氮化硅）AMB陶瓷基板和高溫焊料，旨在提供卓越的功率循環能力和高可靠性 。

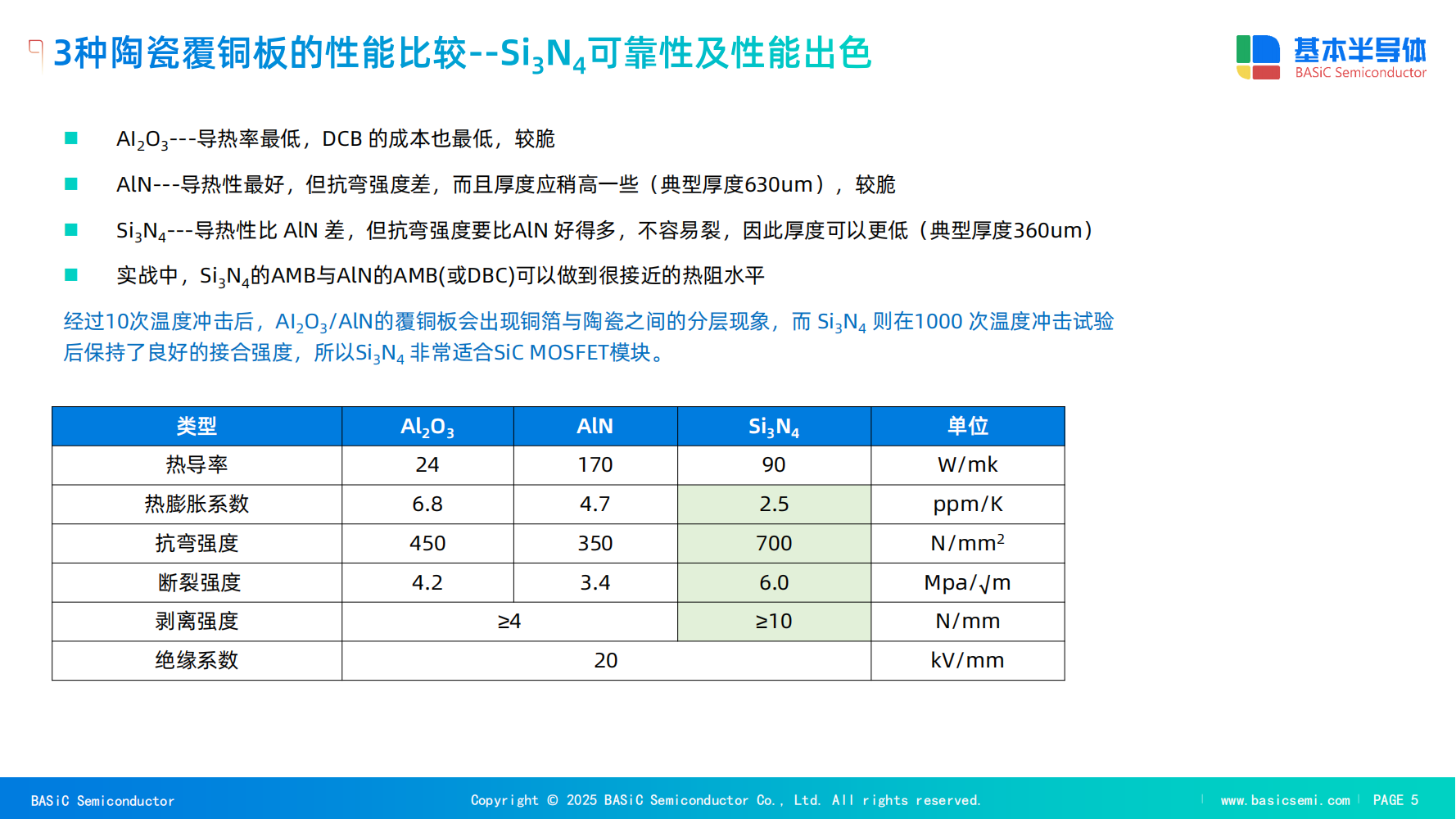

與傳統的Al2?O3?（氧化鋁）和AlN（氮化鋁）基板相比，Si3?N4?的優勢體現在多個維度。

類型	熱導率 (W/mk)	抗彎強度 (N/mm2)	斷裂強度 (Mpa/m ?)
Al2?O3?	24	450	4.2
AlN	170	350	3.4
Si3?N4?	90	700	6.0

Export to Sheets

盡管在熱導率方面Si3?N4?（90 W/mk）不如AlN（170 W/mk），但其抗彎強度高達700 N/mm2，遠超Al2?O3?（450 N/mm2）和AlN（350 N/mm2） 。這種極高的抗彎強度使得 Si3?N4?基板不易開裂，因此可以做得更薄，從而在實際應用中達到與AlN基板非常接近的熱阻水平 。

Si3?N4?的真正價值在于其非凡的可靠性。在嚴苛的溫度沖擊試驗中，Al2?O3?和AlN基板在僅10次循環后就出現了銅箔與陶瓷之間的分層現象，而Si3?N4?基板在經歷了1000次溫度沖擊試驗后仍然保持了良好的接合強度 。在超大功率應用中，模塊會經歷頻繁的功率循環，由此產生的熱膨脹應力是導致模塊失效的主要原因之一。

Si3?N4?基板對熱應力的出色抵抗能力，直接解決了這一關鍵的失效模式，極大地提升了BMF540R12KA3模塊在嚴苛環境下的長期可靠性，這對于電動汽車、光伏和儲能等需要高功率循環的應用至關重要 。

此外，BMF540R12KA3模塊采用了低雜散電感設計，其雜散電感低于14 nH 。在LLC諧振變換器中，低雜散電感雖然不直接影響ZVS的實現，但它對于抑制高頻開關過程中產生的電壓和電流振蕩至關重要，從而降低了電磁干擾（EMI）水平，簡化了EMI濾波器的設計，并有助于提升整個系統的電磁兼容性（EMC） 。

2.3 極低的反向恢復特性：諧振拓撲的核心優勢

BMF540R12KA3的體二極管性能是其在LLC應用中表現出色的決定性因素。體二極管的反向恢復特性是LLC拓撲中確保完美軟開關的關鍵。在LLC諧振變換器中，ZVS是通過在死區時間內利用諧振電感對MOSFET的輸出電容進行充電和放電來實現的。在此過程中，橋臂中下管的體二極管會導通續流。當上管即將開通時，必須先對下管的體二極管進行反向恢復。

BMF540R12KA3的體二極管具有極低的峰值反向恢復電流（Irr?）和反向恢復電荷（Qrr?）。其典型反向恢復電荷$Q_{rr}$在25°C時僅為2.7 μC，反向恢復能量$E_{rr}$僅為0.7 mJ 。相比之下，傳統Si-IGBTs的續流二極管具有較高的$Q_{rr}$，這在LLC拓撲中會帶來顯著的額外開通損耗。SiC MOSFET的體二極管在反向恢復時幾乎沒有反向電流尖峰，從根本上消除了這一損耗源，從而確保了即使在高速開關下也能實現接近理想的ZVS，并顯著提升了高頻運行下的系統效率 。

3. 全橋LLC應用中的性能優勢

3.1 高效率與高功率密度的實現

BMF540R12KA3憑借其低導通和開關損耗，使得全橋LLC變換器能夠在更高的頻率下以更高效率運行。下表展示了該模塊與Cree CAB530M12BM3在雙脈沖測試平臺上的開關特性參數對比 。

數據顯示，BMF540R12KA3的總開關損耗$E_{total}$在兩個溫度點都顯著低于其競品 。當$I_{D}=540A$且Tj?=175°C時，BMF540R12KA3的上橋總損耗為30.63 mJ，而CAB530M12BM3則為40.29 mJ 。

更低的損耗意味著更少的熱量產生。這使得設計者可以在不犧牲效率和可靠性的前提下，將LLC變換器的開關頻率提高到數百kHz的水平。更高的開關頻率允許使用體積更小、重量更輕的磁性元件（如變壓器、電感）和電容，從而實現整個變換器系統的功率密度飛躍。

3.2 零電壓開關的拓寬與簡化

LLC諧振變換器通常在輕載或滿載時難以維持ZVS。然而，BMF540R12KA3的低輸出電容$C_{oss}$和極低的體二極管反向恢復電荷$Q_{rr}$，使得ZVS的實現變得更加容易，并能拓寬ZVS的負載范圍 。更小的$C_{oss}$意味著在死區時間內實現橋臂電壓翻轉所需的能量更少，從而縮短了所需的死區時間，進一步減少了傳導損耗。這為LLC變換器在高頻、寬負載范圍下實現可靠的軟開關提供了根本保障。

4. 柵極驅動方案：米勒鉗位的關鍵作用

4.1 米勒效應：SiC應用的挑戰

在橋式電路中，米勒效應（Miller Effect）是導致開關管誤開通的常見現象。當橋臂中的一個開關管（例如上管）快速關斷時，橋臂中點的電壓會快速上升。這個高dv/dt會通過關斷狀態下的對管（例如下管）的柵極-漏極寄生電容Cgd?，注入米勒電流Igd?，從而導致下管的柵極電壓被抬高 。

與IGBT相比，SiC MOSFET的開關速度更快，導致dv/dt更高，同時其柵極閾值電壓$V_{GS(th)}更低。這使得SiCMOSFET更容易受到米勒效應的影響，當柵極電壓被抬高超過V_{GS(th)}$時，可能導致對管誤開通，引發災難性的直流母線直通短路 。

4.2 BSRD-2503驅動板與米勒鉗位功能

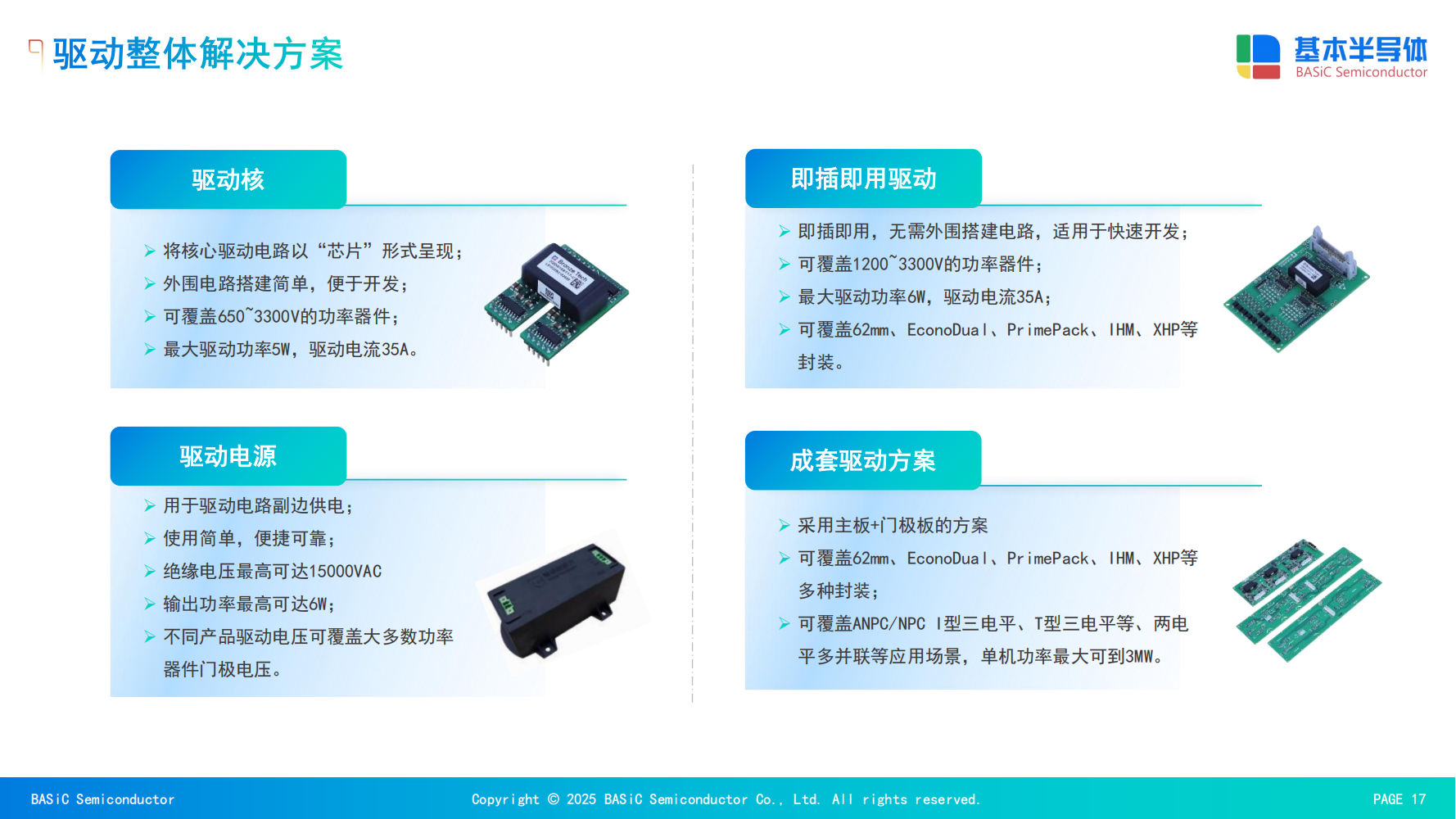

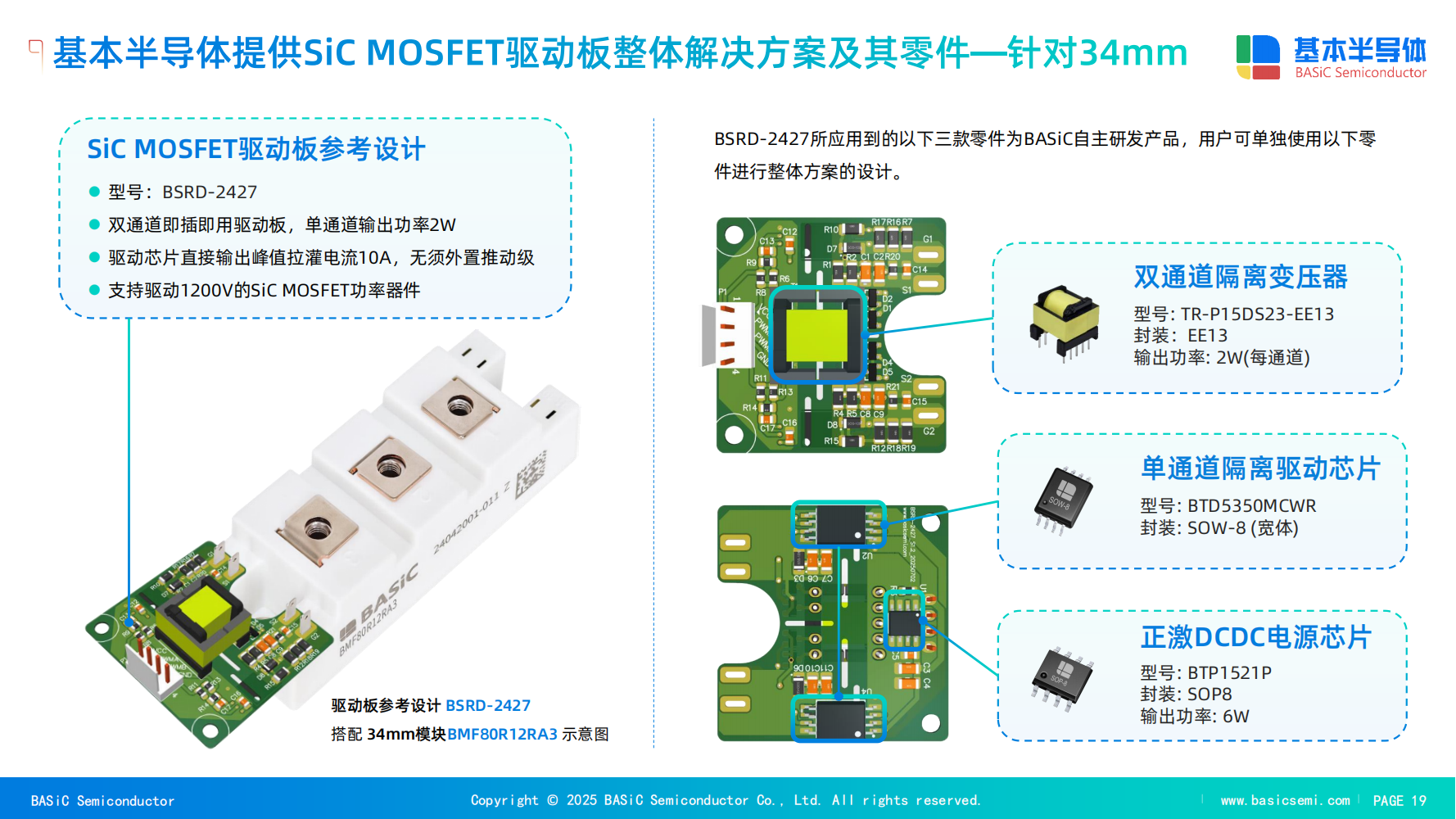

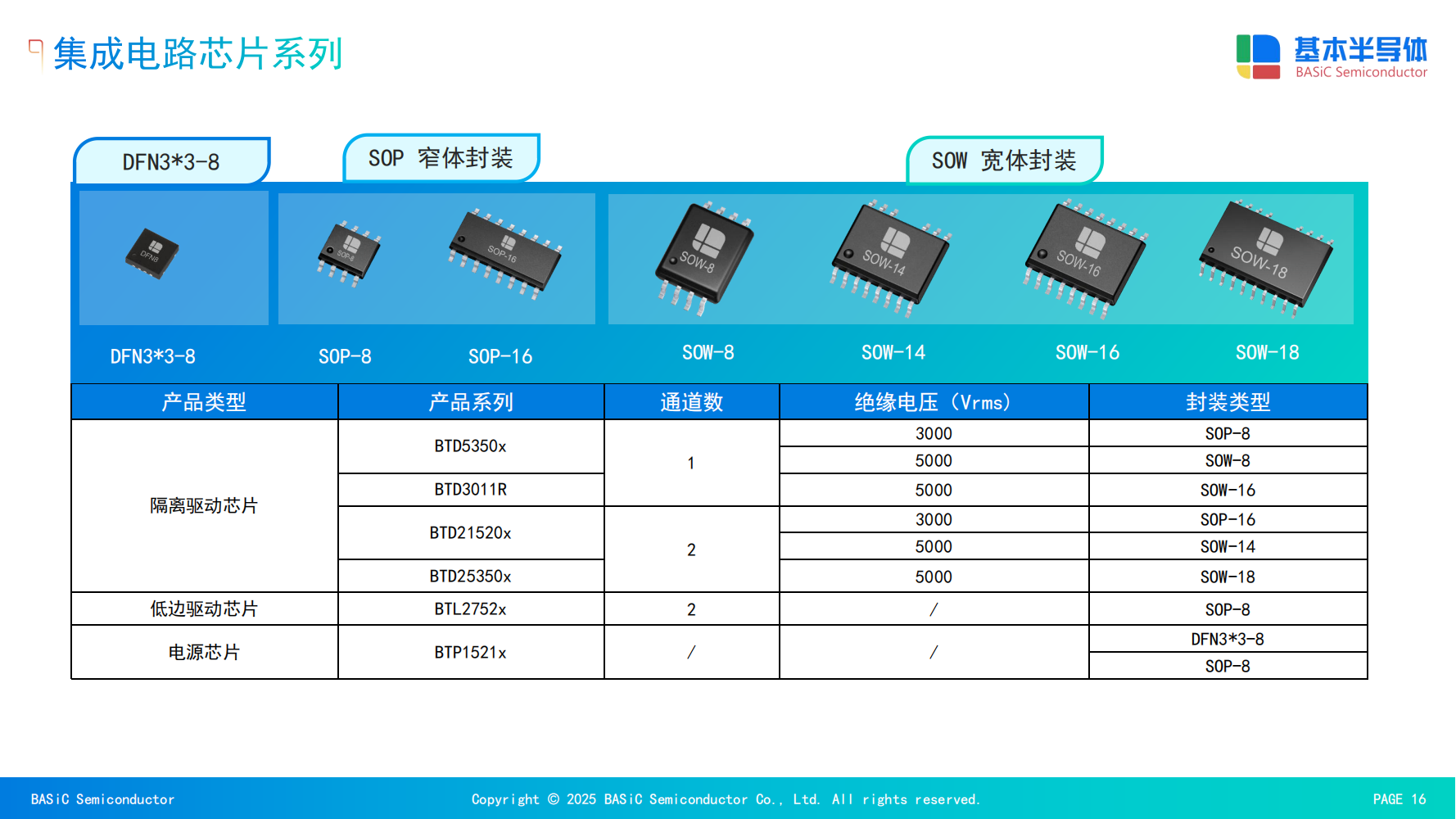

為了應對這一挑戰，必須采用帶有米勒鉗位功能的專用柵極驅動方案。基本半導體為BMF540R12KA3模塊提供了BSRD-2503雙通道驅動板參考設計，這是一款即插即用的解決方案 。該驅動板集成了自家研發的BTD5350MCWR驅動芯片，其關鍵特性包括高達$pm 10A$的峰值拉/灌電流能力，以及內置的米勒鉗位功能 。

米勒鉗位功能的工作原理如下：在MOSFET關斷期間，當其柵極電壓降至低于預設的鉗位閾值電壓（例如BTD5452R芯片的典型值為1.8V）時，驅動芯片內部的米勒鉗位MOSFET將被激活，從而為柵極提供一個低阻抗的泄放路徑 。該通路將米勒電流$I_{gd}

直接導向負電源，有效地將柵極電壓鉗制在遠低于V_{GS(th)}$的水平，從根本上消除了誤開通的風險，確保了系統在高頻、高功率下的可靠運行 。

5. 綜合性能對比與仿真驗證

為了量化BMF540R12KA3在實際應用中的優勢，該模塊與同等規格的硅基IGBT模塊FF800R12KE7在電機驅動應用中進行了仿真對比 。仿真設定在

800V母線電壓、$300A_{rms}$相電流和$80^{circ}C$散熱器溫度下進行。

仿真結果提供了壓倒性的數據，證實了SiC模塊的巨大優勢 。盡管SiC模塊的工作頻率是IGBT模塊的兩倍（12 kHz vs. 6 kHz），但其總損耗僅為IGBT模塊的約21.7%（242.66 W vs. 1119.22 W）。這使得系統的整體效率從97.25%（IGBT）躍升至99.39%（SiC），這是一個巨大的改進。此外，SiC模塊在更高的工作頻率下，其最高結溫反而更低（109.49°C vs. 129.14°C），這進一步證明了其卓越的散熱性能和損耗表現，為更緊湊的散熱設計提供了可能 。

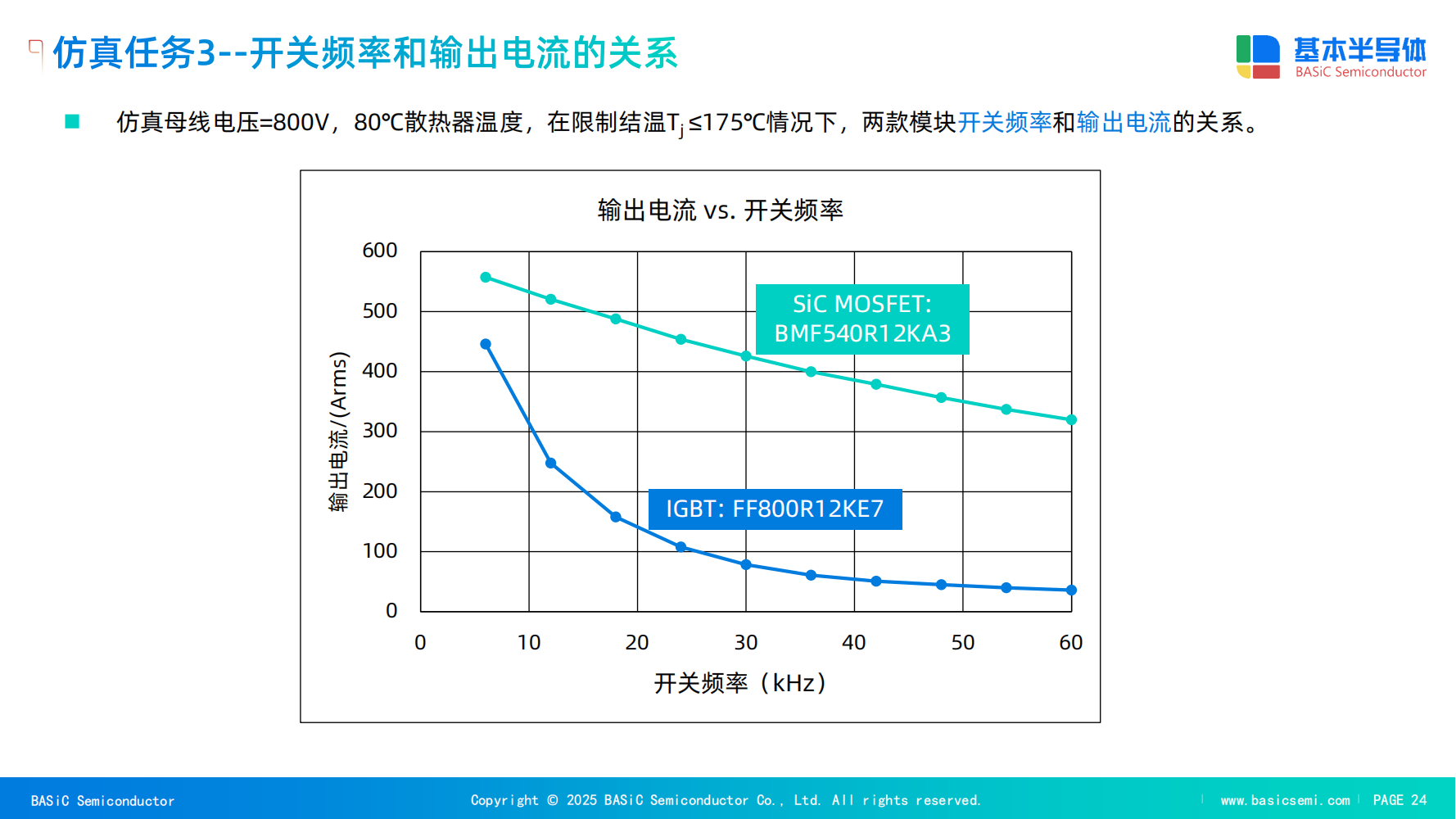

此外，該仿真結果還揭示了兩種技術在頻率-電流關系上的根本差異。IGBT模塊的輸出電流能力隨著開關頻率的提高而急劇下降，這是由其高開關損耗所決定的。而SiC MOSFET模塊的曲線則相對平坦，表明其在超高頻率下仍能維持高電流輸出能力 。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6. 結論與展望

綜上所述，基本半導體的BMF540R12KA3 SiC功率模塊在超大功率全橋LLC諧振變換器應用中展現出顯著的技術優勢，這些優勢體現在器件、封裝和系統層面：

器件性能優勢：BMF540R12KA3在高溫下的低導通電阻和極低的體二極管反向恢復電荷，從根本上減少了傳導和開關損耗，確保了LLC拓撲在全負載范圍內的零電壓開關效率。

封裝技術優勢：采用Si3?N4?基板和低雜散電感設計，顯著提升了模塊的耐熱應力能力和長期可靠性，并降低了高頻開關下的電磁干擾。

系統集成優勢：結合為SiC量身定制的BSRD-2503驅動板和米勒鉗位功能，該模塊有效地解決了高dv/dt帶來的挑戰，確保了系統在超高頻、超大功率下的穩定性和可靠性。

這些技術優勢相互作用，最終轉化為系統層面的巨大收益：相比于傳統硅基IGBT方案，BMF540R12KA3能夠使LLC變換器在實現更高開關頻率的同時，大幅提升效率并降低熱管理需求，從而實現功率密度的革命性飛躍。

BMF540R12KA3模塊不僅代表了功率半導體技術的進步，更代表了一種將芯片、封裝和驅動方案緊密結合的系統級解決方案。對于追求極致效率和功率密度的高端應用設計者而言，該模塊提供了超越傳統技術的、具備更高可靠性和更優性能的全新選擇，為下一代高功率電子系統的發展鋪平了道路。
