I. 四象限工業變頻器的核心概念與發展歷程

1.1 四象限變頻器定義、工作原理及關鍵應用領域

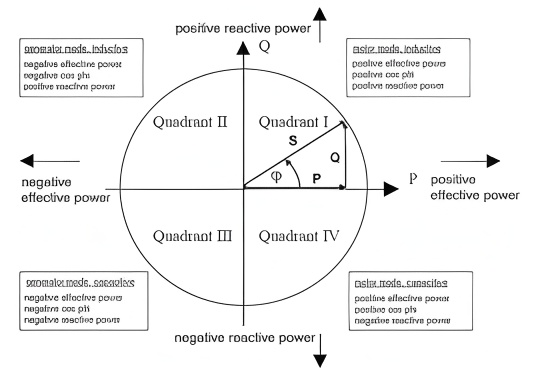

四象限變頻器代表了工業驅動技術中的高性能標準，其核心能力在于實現電機在正反轉和電動/再生發電四種操作模式下均可穩定運行。這種全功能的操作能力，使得變頻器不僅能夠提供驅動力（第一和第三象限），還能夠?qū)⒅苿?dòng)過程中電機產生的能量有效回饋到電網（第二和第四象限），從而實現高效率的能量管理。

傳統的二象限變頻器通常采用二極管整流前端（Voltage Source Inverter, VSI），其本質決定了功率流只能是單向的（僅電動模式），無法實現能量回饋，也缺乏對電網電流的精確控制。為了突破這一局限性，四象限變頻器引入了**有源前端（Active Front End, AFE）**架構。AFE由全控型電力電子開關（如IGBT或SiC MOSFET）組成，能夠?qū)崿F(xiàn)雙向功率流，并精確控制直流母線電壓和并網電流。AFE通過主動整形電網電流波形，可以實現接近單位功率因數運行，并生成低諧波的正弦電流，顯著提升了電能質量。

四象限變頻器的關鍵應用場景包括對動態響應和能量效率要求極高的場合，例如起重機、電梯、高性能測試臺，以及需要高電能質量輸出的大功率系統，如工商業儲能系統中的并網逆變器（PCS角色）。

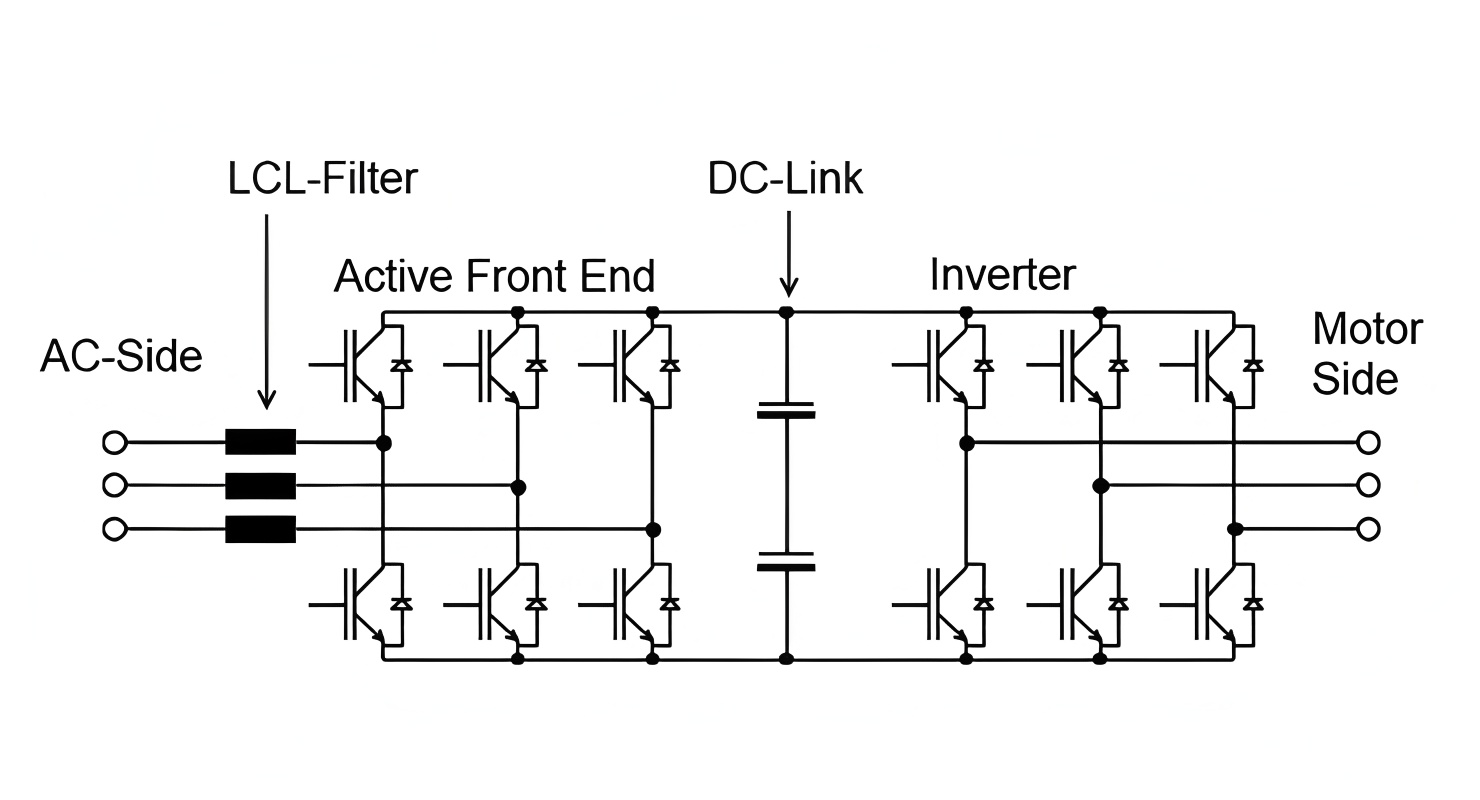

1.2 變頻器技術演進路徑：從VSI到有源前端（AFE）架構

在工業變頻器技術演進中，有源前端（AFE）的出現是實現高性能四象限操作的關鍵一步。在AFE架構的早期發展中，中高功率應用的主流選擇是硅基絕緣柵雙極晶體管（IGBT）。IGBT以其成熟的制造工藝和較高的耐壓能力在中高功率領域占據主導地位。

然而，IGBT在AFE架構中的應用面臨著顯著的性能瓶頸。受限于自身固有的開關損耗和散熱條件，IGBT模塊的開關頻率通常被限制在較低的范圍，一般 fsw?≤6kHz 。這種低開關頻率直接導致了兩個主要問題：首先，電網側電流的諧波含量較高，為了滿足電網標準，需要配置體積龐大且成本高昂的濾波電感；其次，系統動態響應速度受限于低開關頻率和大型濾波元件，限制了其在高性能場合的應用。

1.3 傳統硅基IGBT方案在AFE中的性能瓶頸與痛點

傳統硅基IGBT在AFE應用中的局限性，主要源于其材料特性導致的固有矛盾。AFE架構對電網電流的精確控制和高動態響應性能的追求，要求開關器件具備極高的開關速度和耐受極高的 dv/dt 能力。

但是，當IGBT嘗試提高開關速度（即提高 dv/dt）時，其內部或反并聯的二極管（尤其是用于實現續流的快速恢復二極管）會產生顯著的反向恢復損耗（Qrr? 較大）。這種損耗不僅嚴重降低了系統效率，尤其是在再生發電模式下（此時需要二極管進行快速恢復），而且也是主要的熱源和電磁干擾（EMI）源。這種現象形成了一個內在的制約：AFE性能要求越高，對開關速度要求越快，IGBT帶來的損耗和熱管理挑戰就越嚴峻，最終限制了AFE的整體性能提升。

以電機驅動應用為例，通過PLECS仿真模型進行比較，英飛凌62mm IGBT模塊（FF800R12KE7）在 6kHz 載波頻率、母線電壓 800V、相電流 300Arms? 的工況下，單開關的總損耗高達 1119.22W 。如此巨大的損耗使得IGBT在追求更高開關頻率或更高功率密度時，熱管理問題變得異常復雜且成本高昂，凸顯了尋求下一代半導體材料作為技術突破的必要性。

II. 四象限變頻器的系統級技術優勢與技術發展趨勢

2.1 技術優勢深度解析：能量回饋、高電能質量與動態響應

AFE技術賦予四象限變頻器三大核心優勢。首先是能量回饋能力，AFE允許能量在負載（電機）和電網之間雙向流動，從而在頻繁制動或降速的高性能工業應用中，將電機產生的再生能量有效回收到電網，極大地提高了系統的綜合能源效率。

其次是高電能質量。與產生高諧波污染的二極管整流器相比，AFE能夠?qū)崿F(xiàn)接近單位功率因數的運行，并通過主動控制生成接近完美正弦波的電網電流。這種能力使系統能夠滿足日益嚴格的電網諧波標準，減少對大型無源濾波器的依賴。

最后是動態響應的顯著改善。AFE通過對直流母線電壓和功率因數的獨立且精確控制，能夠在瞬態工況下提供更快的電流和扭矩響應，這對于要求精準控制的工業應用（如精密制造或伺服驅動）至關重要。

2.2 當前主流AFE拓?fù)浣Y(jié)構與控制策略概述

目前，AFE拓?fù)浣Y(jié)構主要集中在兩電平電壓源逆變器（VSI）。其結構相對簡單，控制直觀，是中低壓AFE的主流形式。但在更高電壓或更大功率的應用中，需要應對開關器件承受的高電壓應力。因此，多電平拓?fù)洌ㄈ缰悬c(diǎn)鉗位型NPC或飛跨電容型FC）通過分散電壓應力，逐漸成為 SiC 應用的前沿拓?fù)洌茉诓辉黾悠骷蛪旱燃?jí)的情況下，實現更高的直流母線電壓和更低的輸出諧波。在控制策略方面，AFE通常采用基于旋轉坐標系下的矢量控制（VC），或直接轉矩控制（DTC），以實現對有功功率和無功功率的快速解耦控制。

2.3 面向未來的技術發展趨勢

2.3.1 功率密度最大化與散熱技術挑戰

未來變頻器的發展趨勢是追求極致的功率密度，即在更小的體積內處理更高的功率。實現這一目標的關鍵在于提高開關頻率和優化模塊的熱管理。由于碳化硅（SiC）模塊的超低損耗（例如，在電機驅動仿真中，BMF540R12KA3的單開關總損耗僅為 242.66W，相比IGBT的 1119.22W，降低了約 78% ），顯著減輕了散熱系統的壓力。

在熱管理中，陶瓷基板的選擇至關重要。目前高性能SiC模塊，如BMF系列，采用了 Si3?N4?（氮化硅）AMB（活性金屬釬焊）基板 。

Si3?N4? 基板的熱膨脹系數僅為 2.5ppm/K，與銅基板的熱膨脹系數接近，且具有 700N/mm2 的高抗彎強度，遠高于 Al2?O3? 和 AlN 。這種優異的抗熱沖擊能力（ Si3?N4? 在 1000 次溫度沖擊試驗后仍保持良好接合強度）確保了模塊在高功率密度和劇烈溫度循環下的長期可靠性 。 Si3?N4? 的高性能使其可以采用更薄的典型厚度（360μm），進一步降低結到殼的熱阻 (Rth(j?c)?)，從而將 SiC 芯片的低溫?fù)p耗優勢高效地傳導到外部散熱器，最大限度地提升模塊的電流輸出能力。

2.3.2 高頻開關與濾波組件小型化

隨著 SiC 技術的發展，開關頻率已成為決定系統體積和成本的關鍵因素。SiC 模塊（如 BMF 系列）的極低 Eon? 和 Eoff? 損耗使得變頻器開關頻率能夠輕松突破 20kHz，并向 50kHz 甚至更高邁進。這種高頻運行的直接效應是大幅減小了 AFE 中所需的無源濾波元件（如電感和電容）的尺寸和重量，有時可降至傳統 Si 方案的 1/3 或更少。

從系統成本角度來看，雖然 SiC 模塊本身的成本可能高于傳統的 IGBT，但其實現的高頻化能力，使得系統可以將資金投入從昂貴的、大型的磁性元件（電感）和電容轉移到體積更小、效率更高的 SiC 模塊上。這種系統成本結構的重新分配，使得采用 SiC 方案的整體系統成本能夠與傳統方案持平甚至更低，同時實現了更高的功率密度和性能，成為推動 SiC 廣泛應用的重要商業驅動力。

2.3.3 智能化保護與故障診斷

SiC 器件的超快開關速度帶來了對驅動和保護功能的更高要求。未來的趨勢是集成式、快速響應的保護功能。智能隔離型門極驅動器 BTD5452R 集成了 DESAT（退飽和）短路保護和軟關斷功能，以應對 SiC MOSFET 短路故障 。當 DESAT 電壓（相對于 VSS?）檢測到超過 9V 時，故障邏輯啟動軟關斷，通過 150mA 的軟關斷電流將門極電壓可控地拉低，并通過 XFLT=L 發出故障報警 。此外，該驅動器具有高達 250V/ns 的典型共模瞬態抑制（CMTI）能力，確保了在高 dv/dt 尖峰環境下信號傳輸?shù)耐暾院涂煽啃?。

III. SiC功率模塊的底層技術優勢及價值重塑

3.1 SiC MOSFET相對于IGBT的材料特性優勢對比

碳化硅（SiC）作為第三代半導體材料，相比硅（Si）基IGBT，具有多項根本性的材料優勢。SiC的禁帶寬度比Si寬約3倍，這使得器件能夠承受更高的擊穿電壓，并顯著降低漏電流（IDSS?），提升耐壓裕度 。更關鍵的是，SiC的臨界電場強度是Si的10倍，這一特性允許SiC器件在設計中采用更薄的漂移層，從而在保持相同耐壓等級的情況下，大幅度降低導通電阻 ( RDS(on)?)。此外，SiC的熱導率約為Si的3倍，有利于芯片內部產生的熱量快速擴散，支持更高的工作結溫（Tvj? 可達 175°C），為變頻器的熱設計提供了更大的自由度 。

3.2 導通性能分析：低 RDS(on)? 與正溫度系數在高溫下的表現

SiC MOSFET模塊的導通性能優勢顯著。以BMF540R12KA3模塊為例，其在 25°C 時的典型芯片 RDS(on).typ? 僅為 2.5mΩ，終端電阻為 3.1mΩ 。這種極低的導通電阻極大地降低了系統在持續運行中的傳導損耗。

SiC MOSFET還表現出正溫度系數特性，即 RDS(on)? 隨溫度升高而增加。這一特性確保了電流在并聯芯片中能夠自動實現均勻分布，這對于在大電流應用中實現多個 SiC 芯片的可靠并聯（如 BMF 系列大功率模塊）至關重要。在高溫工況下，BMF540R12KA3 模塊的芯片 RDS(on)? 從 25°C 的 2.5mΩ 上升到 175°C 的 4.3mΩ 。雖然電阻有所增加，但其增幅相對可控，確保了模塊在 175°C 高溫下的導通性能仍遠優于傳統硅基器件。

3.3 開關性能分析：超低開關損耗與快速開關速度的系統意義

SiC MOSFET 模塊具有極低的開關損耗，使其能夠以高頻運行。這種低損耗源于其極低的柵極電荷（QG?）和極低的米勒電容（Crss?）。例如，BMF540R12KA3 的 QG? 典型值為 1320nC ，而 BMF160R12RA3 僅為 440nC 。低 QG? 意味著驅動電路所需的能量極小，從而降低了驅動損耗，并使得快速開關易于實現。低 Crss? 是 SiC 速度優勢的核心。例如，BMF240R12E2G3 的 Crss? 典型值僅為 30pF 左右 。極小的米勒電容是 SiC 實現超高 dv/dt 和超低開關損耗的物理基礎。然而，這種低 Crss? 帶來的高 dv/dt 雖然降低了開關損耗，但同時也放大了米勒電流的耦合效應，帶來了對管誤導通的風險，這要求系統必須采用先進的驅動保護技術進行管理（詳見第 4.3 節）。

3.4 SiC體二極管與內置SiC SBD的續流優勢

在四象限變頻器中，續流二極管的反向恢復性能對系統效率至關重要。傳統的 SiC MOSFET 在續流模式下通常依賴其體二極管（Body Diode），但這一體二極管具有較高的正向壓降（VSD? 較高，如 BMF80R12RA3 VSD?=4.7V ）和長期運行中可能出現的雙極性退化（Bipolar Degradation）風險，導致 RDS(on)? 波動和可靠性下降 。

內置 SiC SBD（肖特基勢壘二極管）的 SiC MOSFET 模塊是解決這一問題的優化方案。例如，BMF240R12E2G3 模塊內部集成了 SiC SBD 。SiC SBD 具有低管壓降（ VSD? 可降至 1.90V 芯片， 25°C ），從而大幅降低了續流損耗。更重要的是，SiC SBD 實現了

零反向恢復特性，即反向恢復時間 (trr?) 和電荷量 (Qrr?) 趨近于零，徹底消除了 IGBT 和非優化 SiC MOSFET 在二極管關斷時產生的瞬態損耗。這種零 Qrr? 性能是 AFE 實現高頻、高效率運行的關鍵要素。通過繞過 SiC MOSFET 的體二極管，內置 SBD 的設計還將模塊的 RDS(on)? 波動率控制在 3% 以內，從根本上增強了模塊的長期可靠性 。

在 SiC MOSFET 的器件設計中，工程人員面臨著 RDS(on)?（低損耗）和 VGS(th)?（高抗干擾）的策略性權衡。大功率 62mm 模塊（如 BMF540R12KA3，VGS(th).typ?=2.7V ）通常追求極低的導通電阻以最大化電流密度，但代價是門檻電壓較低。相比之下，一些工業模塊（如 BMF240R12E2G3， VGS(th).typ?=4.0V ）通過采用更高的門檻電壓來犧牲微小的導通性能，以換取更高的抗瞬態干擾能力，從而降低系統設計復雜度。設計人員必須根據最終應用的 dv/dt 容忍度和對效率的敏感度，在兩種模塊策略之間進行選擇。

IV. SiC功率模塊在四象限工業變頻器中的應用深度分析與實證

4.1 系統效率提升與熱管理優化：基于PLECS模型的仿真數據對比

為了量化 SiC MOSFET 相較于傳統 IGBT 在四象限變頻器中的優勢，使用了基于 PLECS 軟件的電機驅動仿真模型。該仿真對比了 IGBT 模塊（FF800R12KE7）與 SiC MOSFET 模塊（BMF540R12KA3）在相同的工業工況下的性能：母線電壓 800V，相電流 300Arms?，散熱器溫度 80°C 。

仿真結果的關鍵量化數據對比：

分析顯示，BMF540R12KA3 SiC 模塊在 12kHz（即兩倍于 IGBT 模塊的開關頻率）下運行，其單開關總損耗僅為 242.66W，相比 IGBT 的 1119.22W，損耗大幅降低了約 78% 。效率方面，SiC 模塊的效率達到了 99.39%，相比 IGBT 的 97.25% 提升了 2.14 個百分點 。在兆瓦級功率應用中，這 2.14% 的效率提升帶來了巨大的能源節約和極低的熱量產生。

這種損耗的急劇降低，直接轉化為更高的功率輸出能力。在限制結溫 Tj?≤175°C 的相同熱約束條件下，IGBT 模塊的最大輸出電流為 446Arms?（在 6kHz），而 SiC 模塊的最大輸出電流可達 520.5Arms?（在 12kHz） 。這意味著 SiC 模塊在實現更高開關頻率的同時，其電流輸出能力和整體功率密度提升了約 16.7% 。

4.2 SiC開關特性參數細致對比（270A/540A工況）

通過雙脈沖測試平臺對 BMF540R12KA3 模塊進行了開關性能的深入測試，并與競品 SiC 模塊（CAB530M12BM3）進行對比 。

在 ID?=540A 和 Tj?=175°C 的高電流高溫工況下，BMF540R12KA3 的總開關損耗 Etotal? 優勢明顯。尤其是在關斷損耗 Eoff? 方面，BMF540R12KA3 典型值在 14.21mJ 到 14.39mJ 之間，而競品則在 19.91mJ 到 20.2mJ 之間波動 。

在動態參數方面，SiC 模塊展現出極高的開關速度。在 25°C、ID?=540A 的工況下，BMF540R12KA3 的開通 dv/dt 達到了 26.64kV/μs 。這種極快的開關速度是 SiC 模塊低損耗的保證，但同時也對系統的穩定運行提出了更高的要求。

4.3 高可靠性封裝與驅動技術協同

SiC 模塊的高速特性是一把“雙刃劍”：它帶來了極低的開關損耗，但其產生的高 dv/dt 尖峰（高達 20kV/μs 級）通過 SiC MOSFET 固有的米勒電容 Cgd? 耦合到對管的柵極，極易導致對管的柵極電壓 VGS? 被拉高，進而引發米勒誤導通（Shoot-through），最終造成橋臂直通的災難性故障 。

為了保障 SiC 模塊在超高速下的可靠性，必須依賴優化的封裝技術和先進的驅動器功能協同作用：

低雜散電感封裝： BMF 系列 62mm 模塊采用了低雜散電感設計，控制雜散電感 Lσ? 在 14nH 及以下 。低雜散電感是抑制開關過程中產生的電壓尖峰 VDS_peak? 的關鍵。

主動米勒鉗位（Active Miller Clamp, AMC）驅動： 必須使用具備主動米勒鉗位功能的隔離驅動器，例如 BTD5452R 智能驅動器，該驅動器集成了 AMC 功能 。

AMC 作用機理： AMC 在 SiC MOSFET 關斷狀態期間啟動。當器件的門極電壓 VGS? 降至特定閾值（如 1.8V 相對于 VEE? ）時，AMC 內部的低阻抗開關導通，通過一個低阻抗通路（鉗位電流高達 1A ）將柵極鉗位到負電源軌。這個低阻抗通路能夠高效地吸收來自米勒效應的耦合電流 Igd?，從而防止 VGS? 被拉高。

實證效果： 仿真測試顯示，在沒有米勒鉗位功能時，對管的 VGS? 尖峰可能高達 7.3V ，這遠超 SiC MOSFET 較低的開啟電壓

VGS(th)?，足以導致誤導通。而當啟用 AMC 功能后，該尖峰電壓被有效抑制，可降低至 2V，或通過適當?shù)呢?fù)偏壓設計將尖峰抑制在 0V 以下，從根本上消除了橋臂直通的風險 。

驅動器高抗擾性： BTD5452R 驅動器具備 250V/ns 的典型 CMTI 能力 。這種高共模瞬態抑制能力確保了即使在高 dv/dt 瞬態環境下，隔離柵兩側的信號傳輸仍能保持穩定，是 SiC 模塊穩定運行的另一項關鍵保障。

綜上所述，SiC 模塊的高速運行優勢依賴于低電感封裝和具備高 CMTI 及 AMC 功能的智能驅動器的共同支持，任何一個環節的缺失都會使得 SiC 的性能和可靠性可能低于傳統 Si 器件。

V. SiC功率模塊選型建議與未來展望

5.1 適用于工業變頻器的 SiC 模塊選型指南：

對于四象限工業變頻器而言，選擇合適的 SiC 功率模塊需要綜合考慮功率等級、開關頻率、以及系統對封裝熱阻和抗干擾性的具體要求。

1. 低/中功率 AFE 推薦 (34mm 封裝)

該系列模塊適用于緊湊型變頻器、感應加熱和小型電鍍電源，電流等級通常在 200A 以下。

BMF80R12RA3： 80A 額定電流，導通電阻 15mΩ @ 25°C 。

BMF160R12RA3： 160A 額定電流，導通電阻 7.5mΩ @ 25°C 。

該系列模塊采用標準 34mm 工業封裝，通常通過 Soldering 工藝安裝，具有高功率密度優勢 。

2. 高功率 AFE 推薦 (62mm 或 Pcore E2B 封裝)

該系列模塊適用于大功率電機驅動、儲能 PCS 和大功率快速充電樁等，電流等級在 240A 及以上。

極致低熱阻性能 (62mm 封裝)：

BMF540R12KA3： 540A 額定電流，導通電阻 2.5mΩ @ 25°C。其結到殼熱阻 Rth(j?c)? 極低，典型值為 0.07K/W ，適用于需要極致散熱性能和最大化電流輸出的場景。

高抗干擾性/內置 SBD (Pcore?2 E2B 封裝)：

BMF240R12E2G3： 240A 額定電流，導通電阻 5.5mΩ @ 25°C。特點是高 VGS(th)? (4.0V) 和內部集成 SiC SBD 。高 VGS(th)? 提供了卓越的抗干擾能力，內置 SBD 保證了零反向恢復和低續流損耗，非常適用于對可靠性和易用性要求高的系統。

3. 驅動器配套建議

無論選擇何種 SiC 模塊，都必須配套使用具備高 CMTI 和主動米勒鉗位功能的智能隔離驅動器，以確保系統在高 dv/dt 條件下的穩定性和可靠性。推薦使用如 BTD5452R 驅動器，其具備主動米勒鉗位功能和 250V/ns 的 CMTI 。

5.2 SiC技術在四象限變頻器中的長期戰略價值與發展展望

SiC 技術對四象限變頻器的價值是戰略性的。它從根本上解決了傳統硅基方案在效率、熱管理和功率密度上的瓶頸，使得變頻器系統能夠以更高的性能和更低的運行成本運行。

未來發展展望包括：

集成化趨勢： 模塊封裝將朝著更高的集成度發展，例如在功率模塊內部集成無源元件（如直流母線去耦電容）和先進的傳感器，形成高集成度的電源解決方案。

封裝創新： 持續優化封裝技術，例如通過采用燒結銀連接替代傳統的焊料連接，可以進一步降低模塊的結到殼熱阻，同時顯著提高模塊的功率循環（Power Cycling）壽命。封裝的電感設計也將持續向更低的目標發展（如 62mm 半橋模塊已實現 Lσ?≤14nH ）。

高壓應用拓展： SiC 器件在中高壓平臺（1700V、 3.3kV 級）上的持續成熟應用，將使 SiC AFE 變頻器逐步取代 IGBT 成為軌道交通、大型船舶驅動等高壓大功率領域的首選解決方案。

5.3 結論與戰略推薦

SiC 功率模塊已成為四象限工業變頻器技術升級的核心驅動力。通過其革命性的低開關損耗和高開關頻率特性，SiC 模塊（如 BMF540R12KA3）能夠在兩倍于 IGBT 的開關頻率下，將系統總損耗降低約 78%，并將系統效率提升 2.14 個百分點，同時在相同的熱約束下，將最大輸出電流能力提升超過 16% 。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

戰略推薦：

對于下一代四象限工業變頻器平臺的設計者和系統架構師而言，應當在設計初期即規劃采用全 SiC 解決方案。在實施過程中，必須嚴格配套選用具備高 CMTI 和主動米勒鉗位功能的智能隔離驅動器（如 BTD5452R ），以確保在充分利用 SiC 帶來的高速低損耗優勢的同時，保障系統在高 dv/dt 環境下的運行穩定性和長期可靠性。這種系統級協同設計是最大化 SiC 技術戰略價值的關鍵。
