1. 引言：核心技術驅動下的新能源汽車產業變革

全球汽車產業正經歷一場由電動化、智能化、網聯化共同驅動的顛覆性變革。在這場前所未有的產業浪潮中，新能源汽車的核心動力系統——電驅動系統，其性能和效率直接決定了整車的續航里程、補能體驗以及制造成本。功率半導體作為電驅動系統的“心臟”，是實現電能高效轉換的關鍵。傳統上，該領域長期依賴于硅（Si）基絕緣柵雙極晶體管（IGBT），但隨著新能源汽車對更高功率密度、更快充電速度和更長續航里程的極致追求，其性能瓶頸日益凸顯。

在此背景下，以碳化硅（SiC）為代表的第三代半導體材料應運而生，其卓越的物理特性正在引領功率器件的革新，并從底層技術上推動整個電驅動系統乃至整車架構的深層變革。傾佳電子旨在從宏觀產業趨勢與微觀器件性能兩個層面，對新能源汽車主驅技術的演進路徑進行深度剖析，重點聚焦于SiC功率模塊的技術發展、產業實踐及其為新能源汽車帶來的系統級綜合價值。

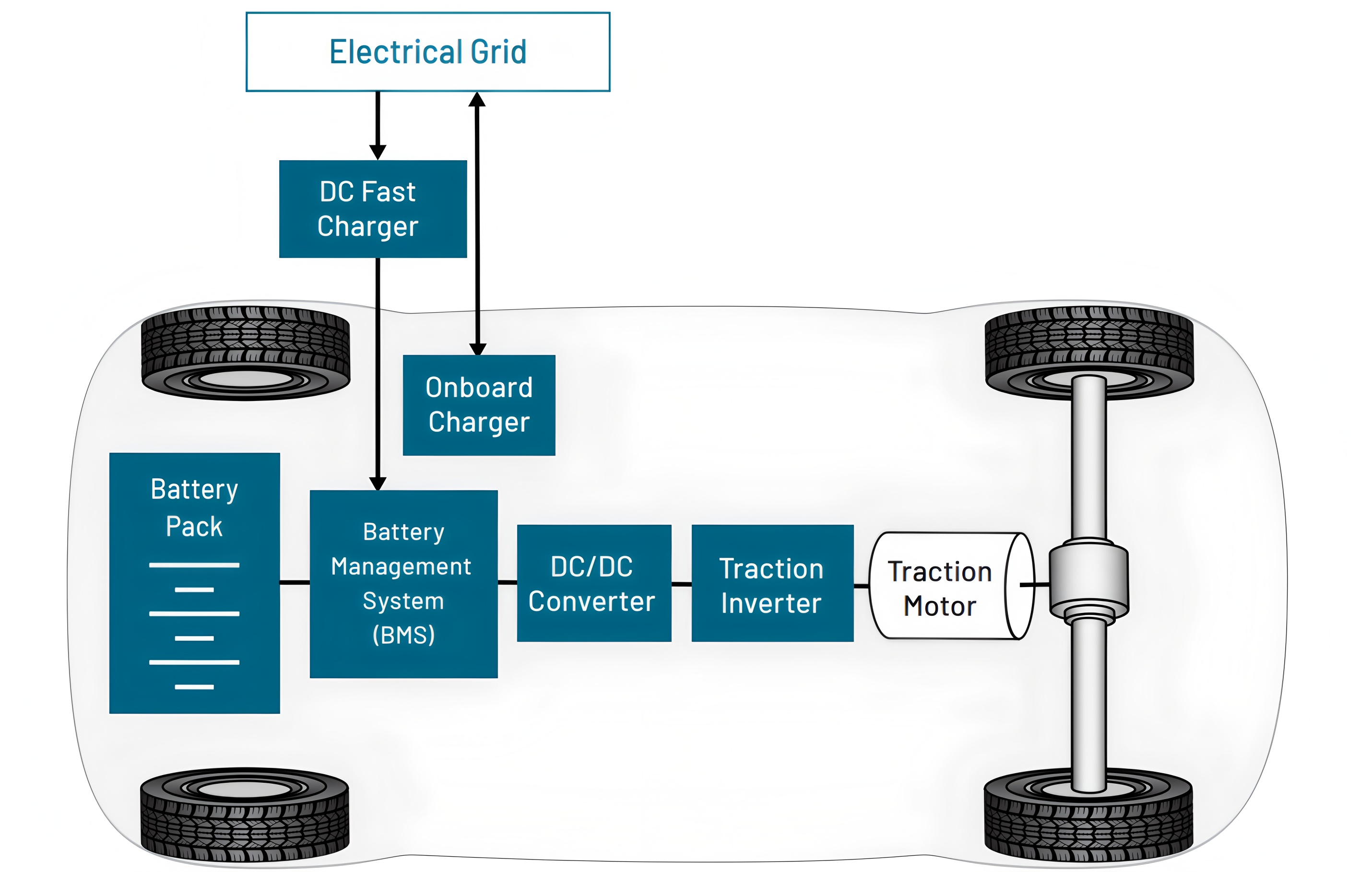

2. 新能源汽車主驅系統技術發展趨勢

2.1. 高壓化：800V平臺技術的崛起與滲透

新能源汽車行業正經歷從400V向800V高壓平臺的轉變，這已成為業界公認的未來主流發展方向。這一趨勢的核心驅動力在于解決消費者的兩大核心痛點：里程焦慮和補能焦慮 。通過將整車電壓平臺從400V提升至800V，可以在同等充電功率下將電流降低一半，從而實現革命性的快充體驗。

保時捷是800V技術路線的早期踐行者，其推出的Taycan車型首次將該技術推向市場，其高性能蓄電池升級版可實現高達320 kW的直流充電功率，將電量從10%充至80%的時間縮短至約18分鐘 。國內車企也迅速跟進，例如比亞迪e平臺3.0同樣搭載了800V架構，實現了“充電5分鐘，行駛150公里”的快速補能能力 。整體而言，與傳統的400V平臺相比，800V高壓快充可以將充電時間縮短一半 。

高壓化帶來的價值不僅限于充電效率的提升，它還引發了一系列系統級的積極連鎖反應。在同等功率下，電流的減半使得汽車線束可以采用更小的橫截面積，這顯著減少了整車的銅材用量。例如，800V系統可以將銅線重量減輕約73%，從而實現整車輕量化和成本降低 。此外，800V平臺與SiC器件的結合，可以使整車NEDC工況下的效率提升約3%，直接增加約20公里的續航里程 。

值得注意的是，800V平臺的發展并非孤立的技術升級，而是一場由消費者需求驅動、由全產業鏈協同支撐的系統性變革。早期，該技術主要應用于保時捷等百萬級高端車型，成本高昂。然而，隨著小鵬G6等車型將800V技術引入20萬元以內的主流價位區間，其市場滲透率開始快速爬升 。這一價格下探的臨界點標志著，當技術不再是少數高端品牌的專屬時，規模效應將驅動成本進一步下降，從而加速其在更廣泛車型中的應用，形成一個良性的正向循環，使其從一個“技術亮點”最終轉變?yōu)椤靶袠I(yè)標準”。

2.2. 集成化：從“三合一”到“多合一”的演進之路

電驅動系統的集成化是新能源汽車技術發展的另一核心趨勢。這一趨勢旨在通過將多個獨立部件整合進一個緊湊的殼體中，從而提升系統的功率密度、降低體積與重量，并優化整車的NVH（噪聲、振動與聲振粗糙度）性能。電驅系統正從最初的“三合一”（電機、電機控制器、減速器）向“六合一”乃至“八合一”等更高集成度方向演進 。

比亞迪e平臺3.0的“八合一”電動力總成是該趨勢的杰出代表，該系統集成了驅動總成（電機、變速器）、電機控制器、電源分配單元（PDU）、車載DC-DC轉換器、車載充電器（OBC）、整車控制器（VCU）以及電池管理系統（BMS） 。通過這種深度集成，其功率密度相比上一代提升了20%，整機體積和重量分別降低了20%和15% 。

在這一集成化進程中，SiC功率器件并非僅僅是技術進步的受益者，它更是實現高度集成的核心使能者。高度集成意味著多個發熱且高效能的模塊被緊密堆疊，這帶來了嚴峻的熱管理挑戰。傳統硅基IGBT的高損耗會產生大量熱量，在緊湊的集成封裝中難以有效消散，嚴重影響系統可靠性。而SiC器件憑借其出色的低開關損耗 和高導熱率 ，能有效降低整體發熱量，從而為高功率密度、小體積的“多合一”系統提供了熱管理上的可行性。此外，SiC的高頻開關能力 使得工程師可以使用體積更小的電感、電容等無源器件 ，這直接減小了模塊的物理尺寸，為實現高集成度提供了關鍵的物理基礎。

3. 碳化硅（SiC）功率模塊：技術優勢與性能邊界

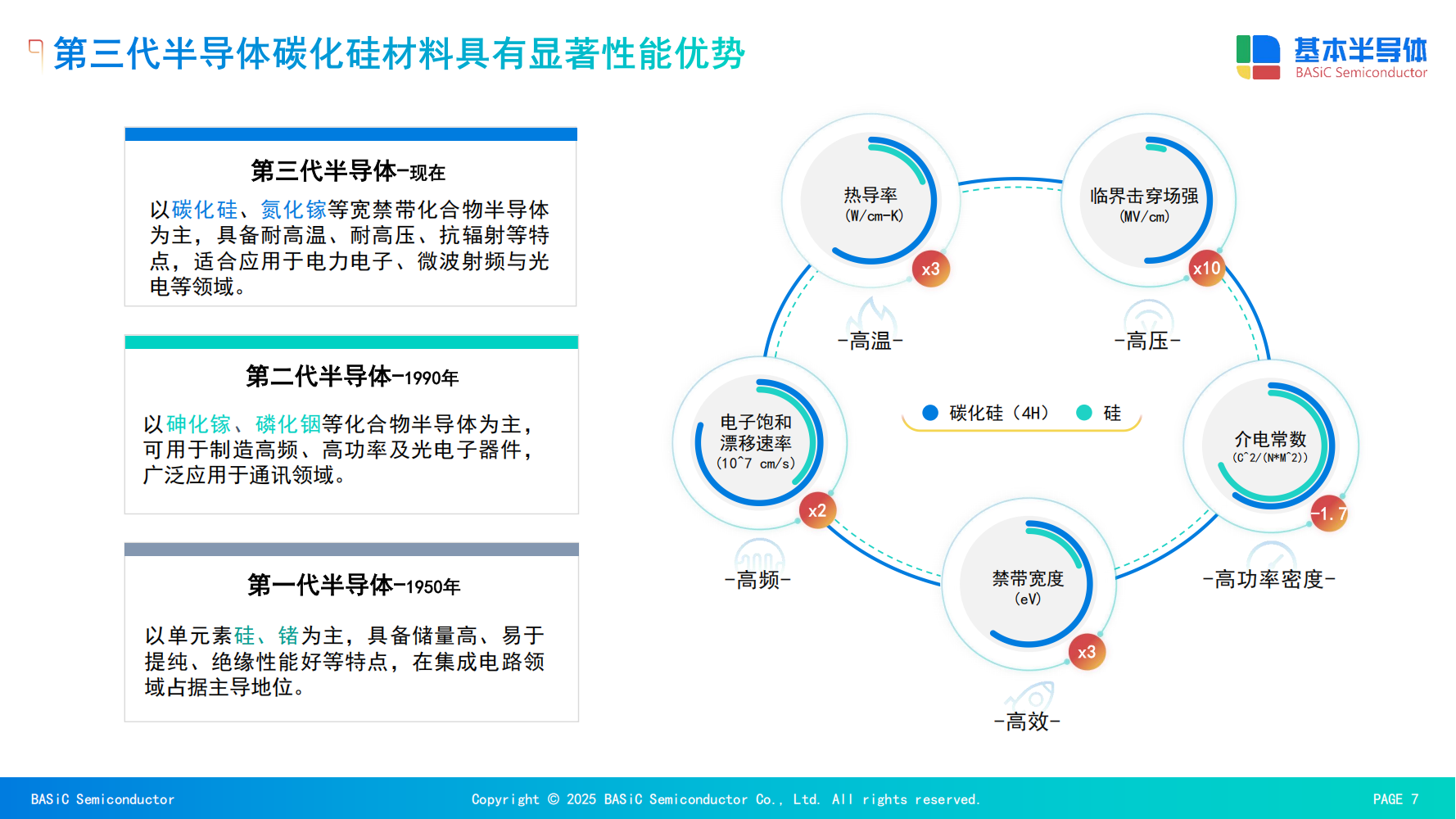

3.1. 寬禁帶半導體賦能：SiC與Si（IGBT）的本質差異

SiC之所以能夠取代傳統的Si基IGBT，其根本原因在于其優越的物理材料特性。這兩種材料的本質差異構成了SiC器件在新能源汽車應用中無可比擬的優勢：

禁帶寬度（Bandgap）：SiC的禁帶寬度約為3.26 eV，是Si（1.12 eV）的近3倍 。更寬的禁帶使得SiC器件在高溫下仍能保持極高的穩定性，并能承受更高的工作溫度。

擊穿電場強度（Breakdown Field Strength）：SiC的擊穿電場強度高達3×106V/cm，是Si（0.3×106V/cm）的10倍 。這意味著SiC器件能夠承受更高的電壓，并能以更薄的漂移層厚度實現相同的高耐壓等級，從而減小芯片尺寸。

熱導率（Thermal Conductivity）：SiC的熱導率為4.9 W/cm·K，是Si的3倍以上 。卓越的導熱能力使其在相同輸出功率下能保持更低的結溫，簡化了散熱設計。

電子飽和漂移速率：SiC的飽和電子漂移速率更高，這使得其開關速度更快 。

這些物理特性并非孤立存在，它們之間存在著深刻的協同效應，共同構成了SiC相較于Si的顛覆性優勢。例如，SiC的“高擊穿場強”使其能夠在800V或更高的電壓平臺下工作時，仍能保持極低的導通電阻和能量損耗 。其“高熱導率”則意味著在相同功率下能保持更低的結溫，簡化了散熱設計 。而“高電子飽和漂移速率”則允許其以極高的頻率進行開關，同時由于SiC是單極性器件，沒有IGBT的“拖尾電流”問題，大幅降低了開關損耗 。這種低損耗和高頻率的組合，是實現系統小型化和效率提升的根本原因。

3.2. 損耗與效率：系統級優化的核心動因

SiC功率模塊的核心價值在于其對系統損耗的顯著降低。與IGBT相比，SiC器件在導通損耗和開關損耗方面均具有明顯優勢。

開關損耗：在高頻應用中，開關損耗是主要的熱源。由于沒有IGBT的拖尾電流問題，SiC模塊的開關損耗遠低于IGBT。例如，在20 kW逆變焊機應用中，SiC模塊能夠在80 kHz的更高開關頻率下運行，而IGBT模塊僅為20 kHz，且SiC模塊的總損耗相比IGBT可降低約50% 。在其他應用中，將IGBT替換為SiC，可使逆變器損耗降低約41% ，或使開關損耗比同類Si IGBT低3倍 。

導通損耗：在電流較小時，SiC MOSFET的導通損耗通常低于IGBT。

這些損耗的降低帶來了切實的系統級價值。首先，SiC應用可使整車?yán)m(xù)航里程提升5%以上 ，這是對消費者最有吸引力的價值點。其次，由于發熱量大幅減少，可以簡化熱管理系統，例如縮小散熱片體積，甚至使水冷或強制風冷系統得以簡化為自然風冷 。更重要的是，SiC的高頻開關能力允許使用更小、更輕的電感、電容等無源器件 ，這直接減小了電驅系統的尺寸和重量。因此，SiC的價值不是簡單的“高價換性能”，而是通過系統級優化，在整個生命周期內降低了整車的總成本，從而實現了長期的經濟效益。

4. 汽車級SiC功率模塊的技術發展趨勢與產業實踐

4.1. 封裝創新：從芯片到模塊的性能釋放

SiC芯片本身的高性能需要先進封裝技術的配合才能充分釋放。封裝是決定SiC模塊能否充分發揮性能的關鍵瓶頸，其創新主要集中在熱管理和高可靠性方面 。

銀燒結技術：基本半導體等企業采用先進的有壓型銀燒結工藝替代傳統的焊料。銀燒結層具有更高的耐溫性，并能顯著降低界面熱阻，從而大幅提高模塊的功率循環能力和長期可靠性 。

氮化硅（Si?N?）AMB陶瓷基板：氮化硅AMB基板具有優異的熱傳導性，并能改善芯片與基板之間的熱膨脹系數（CTE）失配問題，從而提升高溫工作下的可靠性 。

PinFin直冷結構：這是模塊熱管理的一項重要?jiǎng)?chuàng)新。采用直接水冷的PinFin結構，可以消除傳統熱界面材料（TIM）的熱阻，同時增加冷卻液與散熱器的換熱面積，進一步降低芯片結到流體的熱阻，顯著提升散熱性能 。

這些封裝技術的本質是在系統層面重新設計熱流路徑。SiC芯片本身的高功率密度意味著單位面積產生的熱量更高。如果沒有銀燒結、PinFin等技術，熱量將無法高效、可靠地從芯片結面?zhèn)鬟f到外部冷卻系統，芯片溫度就會快速升高，最終限制其性能。因此，封裝創新是確保SiC的高溫、高功率密度優勢得以真正實現的關鍵。

4.2. 模塊系列化：深度解析基本半導體Pcore?系列產品

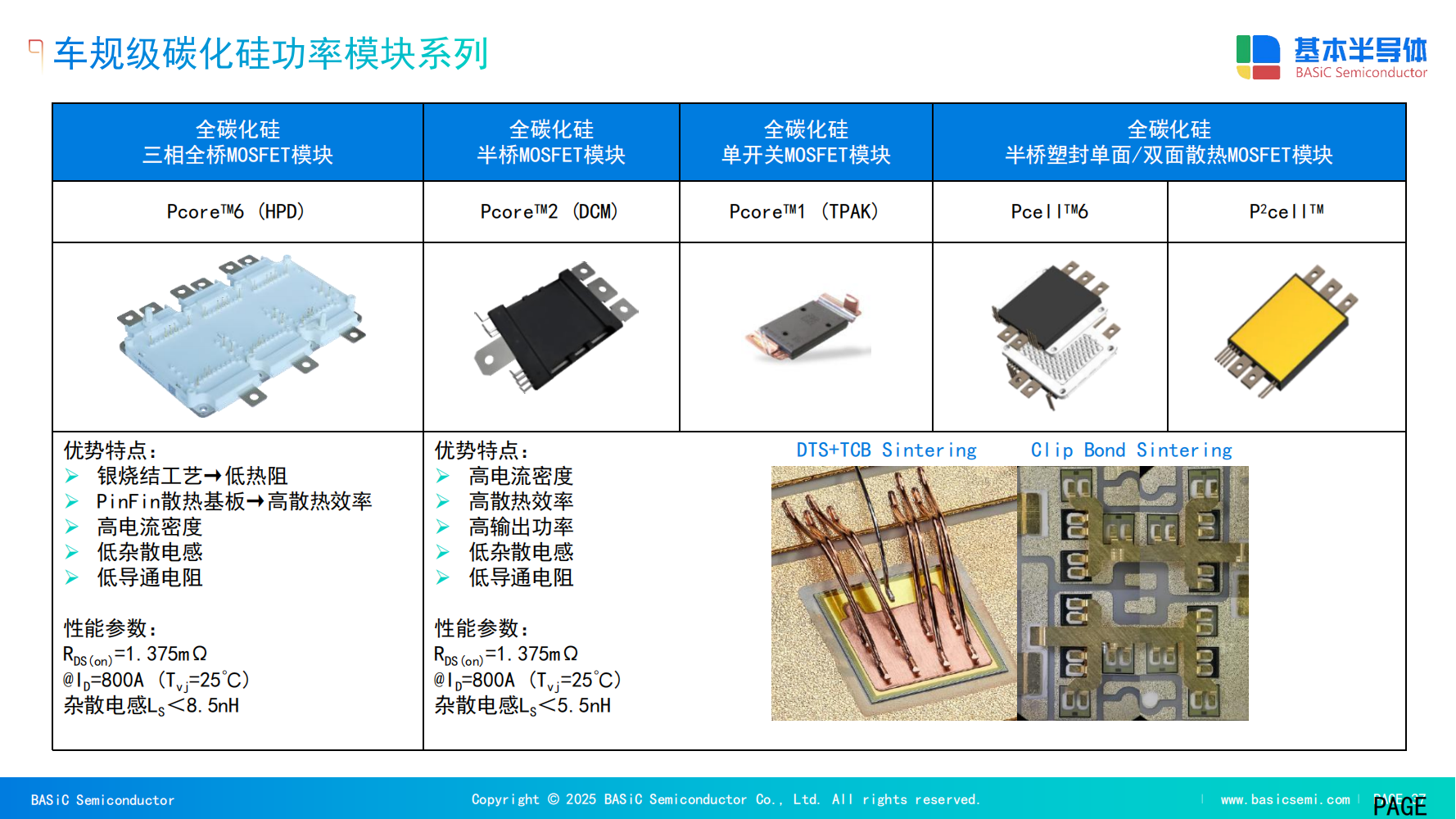

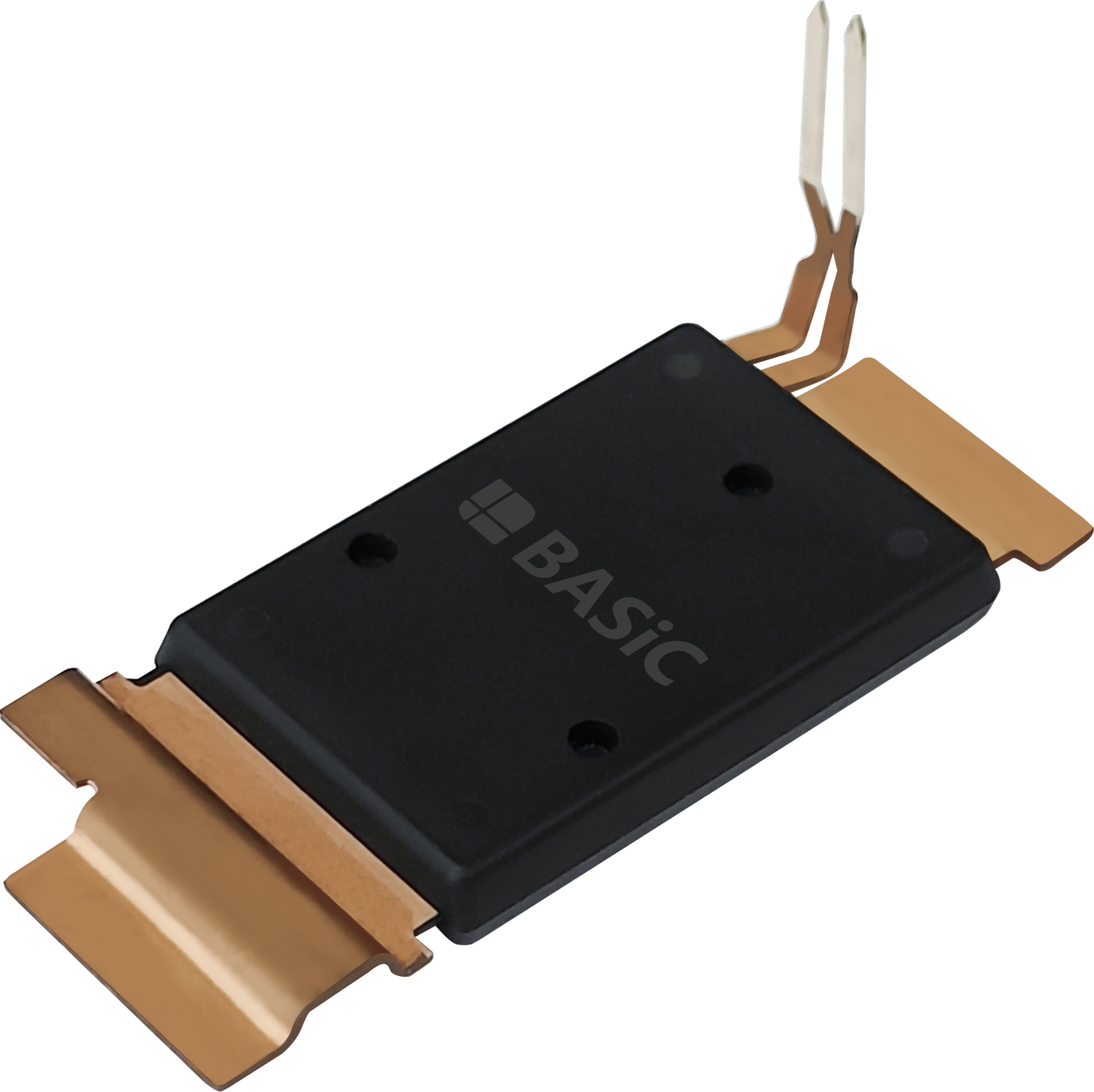

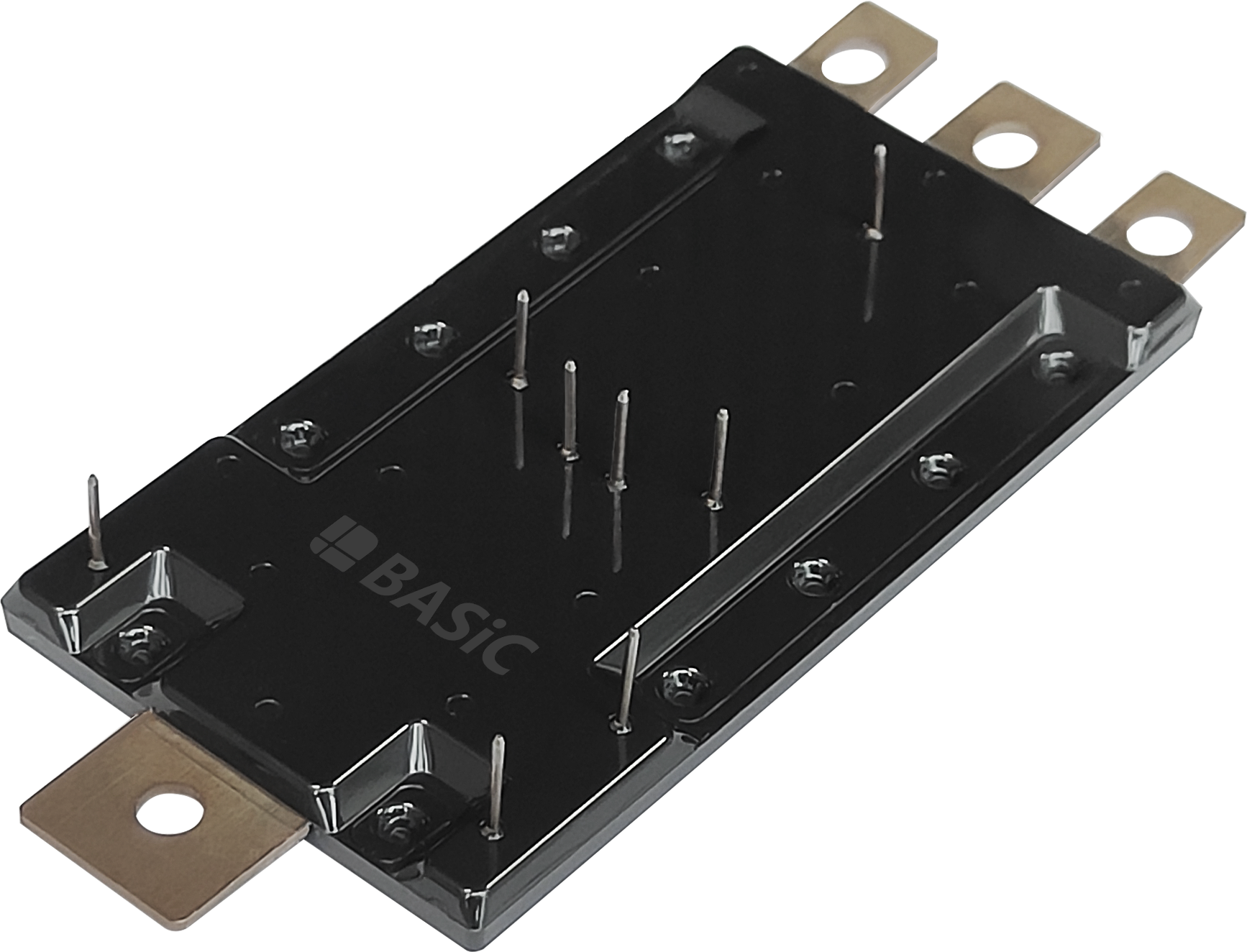

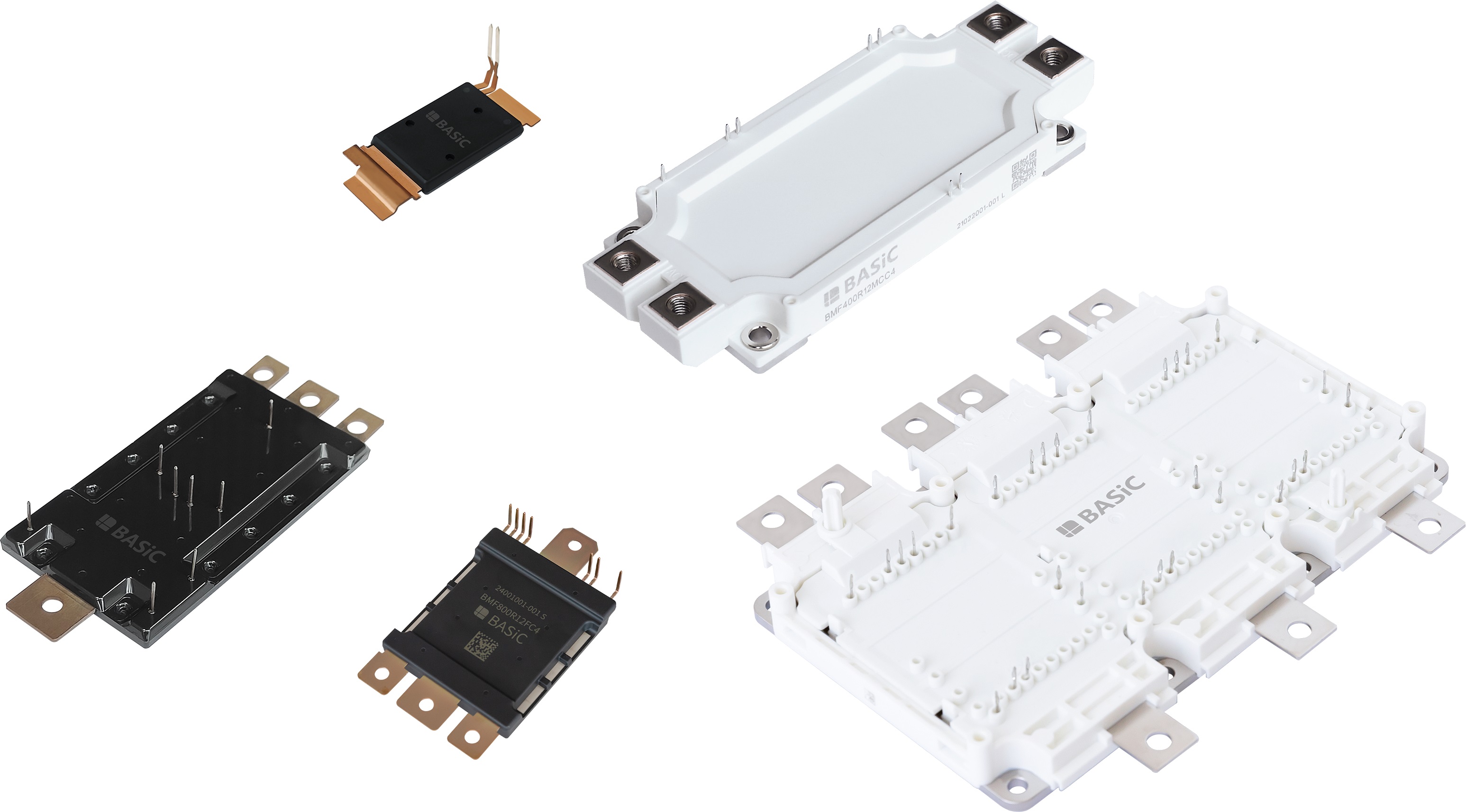

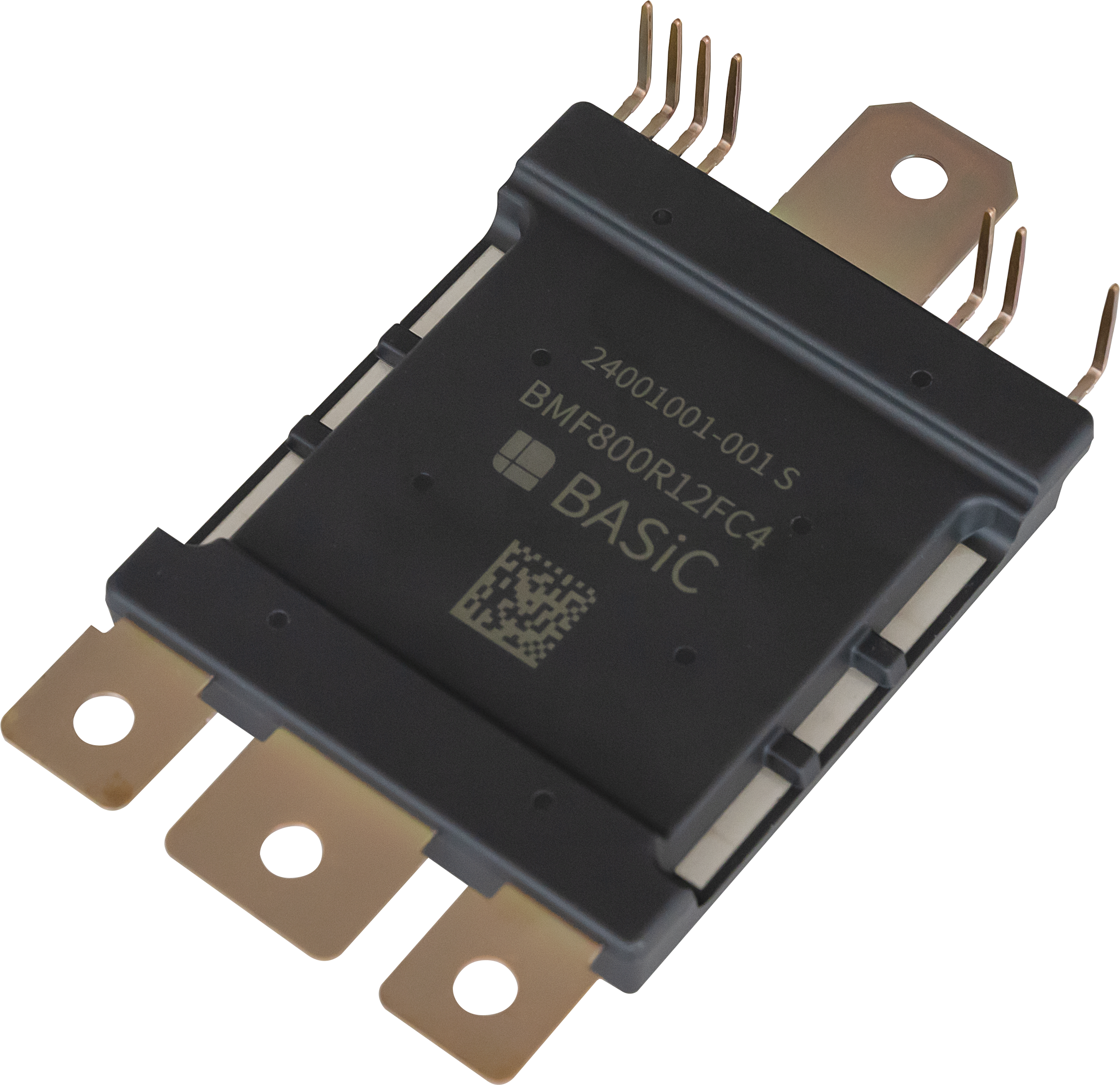

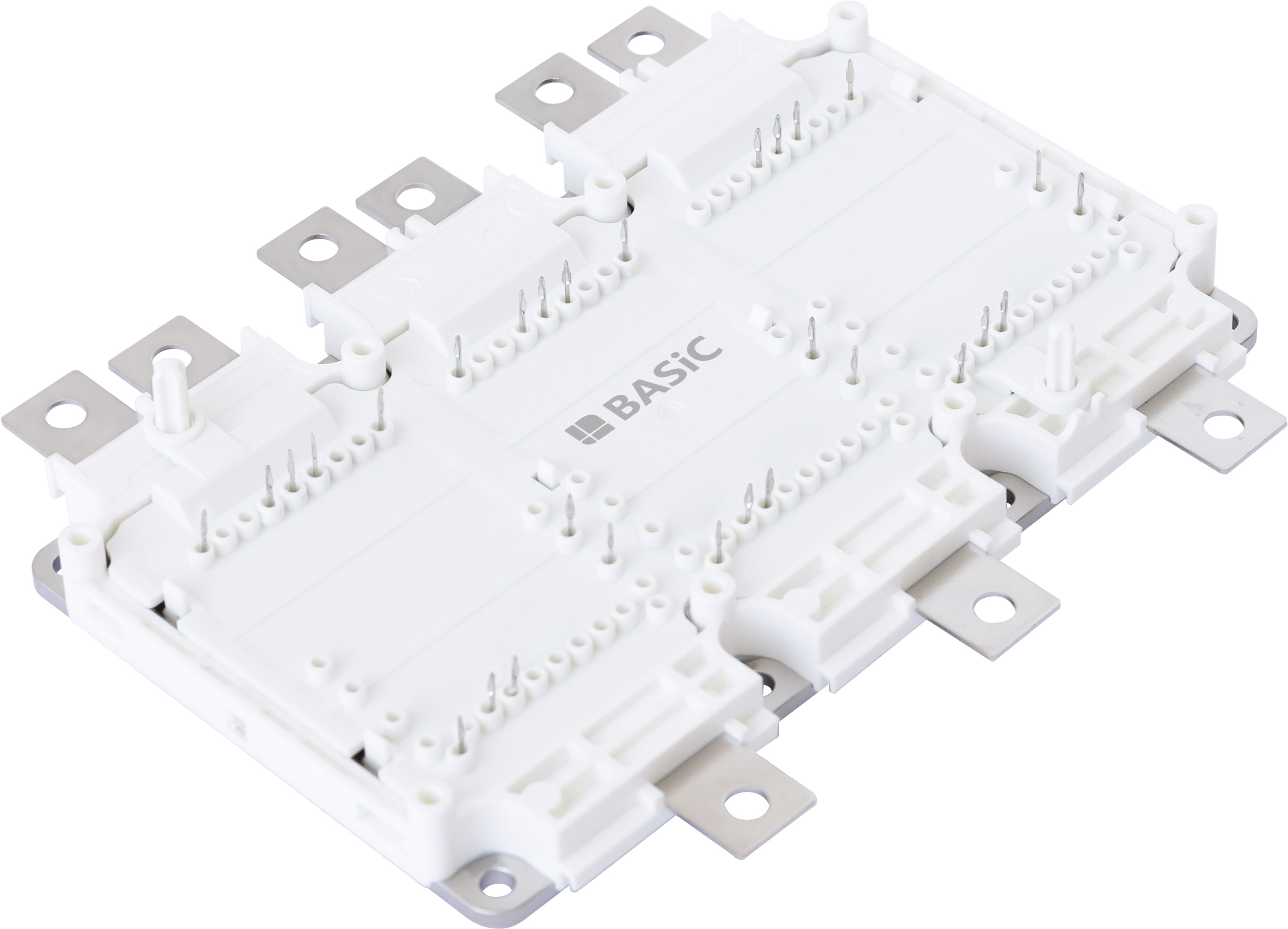

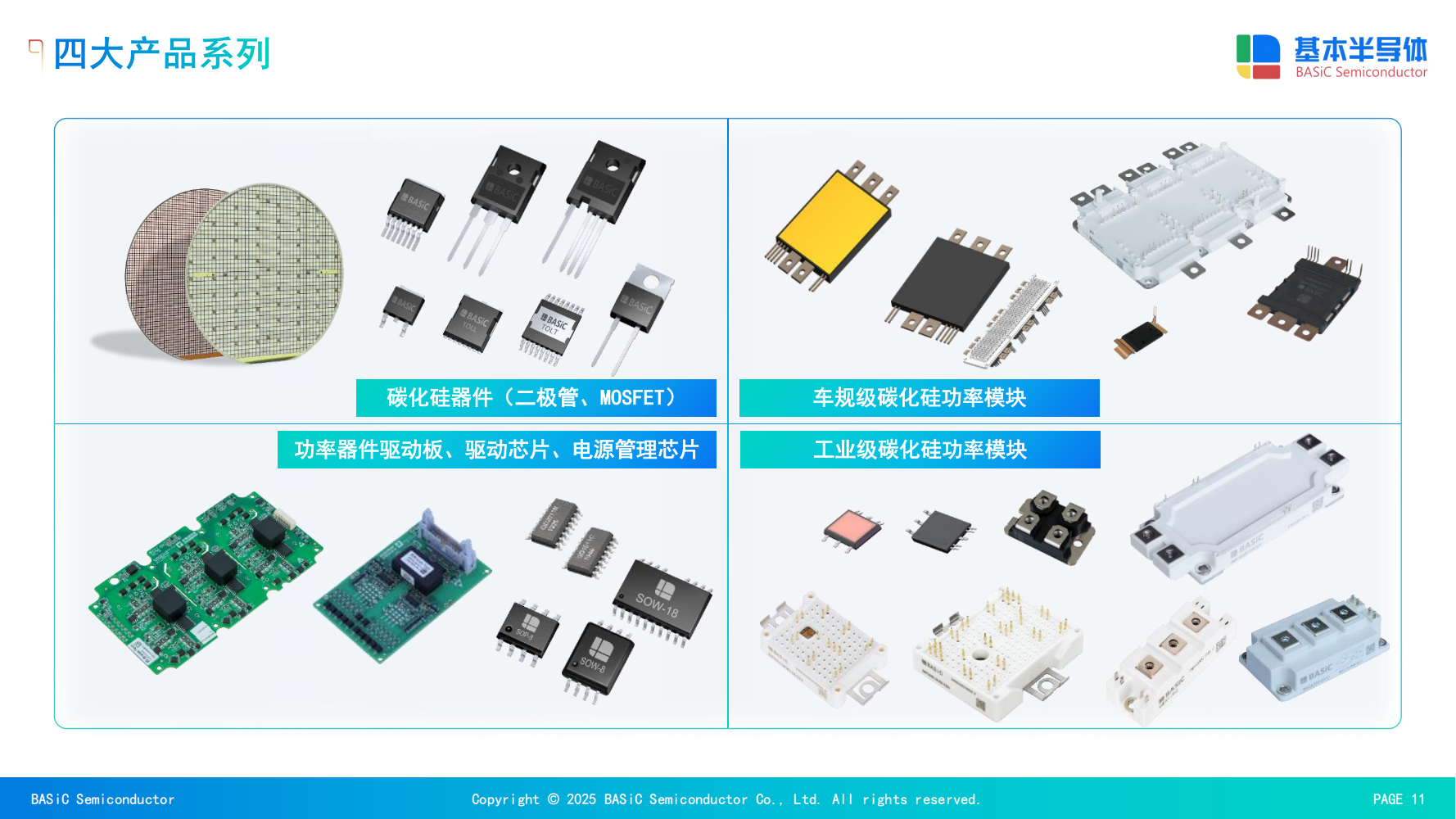

為了滿足新能源汽車主驅應用的多樣化需求，領先的功率半導體廠商正通過模塊系列化策略，提供針對不同性能和成本考量而設計的解決方案。基本半導體作為國內第三代半導體行業的創新企業，針對新能源汽車主驅逆變器應用推出了Pcore?6 (HPD)、Pcore?2 (DCM)和Pcore?1 (TPAK)系列模塊 。這些產品采用最新的SiC MOSFET設計和生產工藝，包括銀燒結技術、氮化硅AMB陶瓷基板以及PinFin直冷結構，綜合性能達到國際先進水平 。

下表詳細對比了基本半導體汽車級SiC功率模塊的核心參數：

該系列產品布局直觀地展示了廠商針對不同應用場景的差異化產品策略。例如，Pcore?6系列專為高性能混合動力和電動汽車設計，通過多芯片并聯實現極低的導通電阻和高電流能力；而Pcore?1系列則以其單開關的靈活性，允許客戶根據不同的逆變器功率需求進行串并聯組合。

基本半導體在全球SiC功率模塊市場中的崛起，是國產半導體企業從追隨者向技術引領者轉變的縮影。據統計，基本半導體在2024年全球SiC功率模塊市場排名第七 。這一成就得益于其自主研發的汽車級模塊獲得了“10多家汽車制造商超50款車型的設計認可” 并榮獲多個行業獎項 。這表明，在汽車行業這個對供應商認證和合作關系要求極高的領域，“擁有穩定車企合作關系的廠商，將在競爭中占據優勢地位” 。通過提供性能達到國際先進水平的本土化解決方案，國內廠商成功切入市場，并構建了強大的“朋友圈”，這不僅是技術實力的體現，更是其戰略布局的成功。

5. SiC功率模塊的綜合價值評估與未來展望

5.1. 降低整車TCO：經濟價值的深層解讀

對SiC功率模塊價值的評估，不能僅僅停留在其自身的物料成本上，而應從其對整車架構的賦能，以及其所帶來的全生命周期總成本（TCO）的降低來考量。

SiC的價值實現路徑是一個多層級的系統性過程：首先，其高效率（超過99%） 直接減少了電能損耗，增加了續航里程，從而減少了對電池容量的需求，這是降低整車成本的重要途徑。其次，其高頻操作特性使得無源器件如電感、電容的體積大幅縮小，實現了電驅系統更高程度的集成化，進而減小了系統的體積和重量 。再次，低損耗帶來的熱量減少，使得熱管理系統可以做得更小、更輕、更便宜 。綜合來看，盡管SiC器件本身的價格高于IGBT，但其帶來的系統成本（如散熱系統、被動元件、線束）降低可抵消甚至反超器件成本，使得整體能量轉換系統成本降低約20% 。

SiC的成本效益是一個動態的概念。當前，SiC襯底的制備技術難度大、生長速度慢、成本高 ，這是阻礙其大規模普及的主要瓶頸。然而，隨著8英寸晶圓平臺的成熟和生產良率的提升，規模效應將顯著降低SiC的制造成本。當市場滲透率如預測般在2025年超過20%、2030年超過50%時 ，供應鏈的成熟將進一步推動價格下探，使得SiC的長期TCO優勢更加凸顯。

5.2. 市場滲透率預測與挑戰分析

SiC在新能源汽車市場的滲透已進入快速增長期。行業預測，到2025年SiC在新能源汽車中的滲透率將達到20%以上，并在2030年有望超過50% 。未來五年，汽車行業將占據SiC器件市場的近80% ，成為其最主要的增長引擎。

然而，盡管前景廣闊，SiC產業仍面臨諸多挑戰：

成本與供應鏈：SiC襯底生長速度慢、制備難度大，導致產量低、成本高，這是當前阻礙大規模普及的主要瓶頸 。

技術成熟度：盡管SiC性能優異，但其在高溫、高頻、高壓下的長期可靠性，以及封裝工藝的挑戰，仍是需要持續攻克的難點 。

人才與標準：缺乏具備SiC器件設計、應用和測試經驗的專業人才，以及尚未完全統一的車規級標準，都對行業發展構成挑戰。

當前，行業對SiC的共識已形成，需求端的爆發式增長已不可逆轉。然而，供給端的產能和成本問題將是未來幾年行業的主要矛盾。因此，具備從襯底、外延、芯片到模塊全產業鏈布局的企業，或者能夠與上下游建立穩固合作關系的企業，將擁有更強的抗風險能力和市場競爭力 。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：

傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：

新能源：覆蓋光伏、儲能、充電基礎設施；

交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；

數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。

公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5.3. 結論與未來技術趨勢展望

SiC功率模塊是新能源汽車技術革命的關鍵推手，它與800V高壓平臺和電驅集成化趨勢深度耦合，共同構筑了下一代高性能電動汽車的技術基石。其在效率、功率密度、輕量化和可靠性方面的卓越表現，為整車帶來了革命性的性能提升和成本優化。

展望未來，SiC技術的發展將持續聚焦于以下幾個方向：

材料與制程：持續推動8英寸SiC晶圓技術的成熟和量產，以進一步降低制造成本，并提升良率 。

封裝與熱管理：探索更先進的封裝技術（如三維疊層、雙面散熱）和更高效的熱管理方案（如相變材料），以支持更高功率密度 。

系統集成：推動“多合一”向“更高集成度”演進，并將SiC的應用從主驅逆變器拓展至車載充電機（OBC）、DC-DC轉換器等更多車載電源系統 。

盡管挑戰猶存，但SiC技術的發展已勢不可擋。隨著其成本曲線的不斷下移和全產業鏈的協同成熟，SiC功率模塊必將成為未來新能源汽車的核心“引擎”，賦能產業邁向更高效、更環保、更具競爭力的未來。
