第一章 緒論：電能質量治理的新紀元與SVG技術革新

1.1 全球能源轉型背景下的電能質量挑戰

隨著全球能源結構的深刻轉型，以風能、太陽能為代表的可再生能源在電力系統中的滲透率持續攀升。這種能源供給側的根本性變化，疊加需求側非線性負載（如變頻器、數據中心開關電源、電動汽車充電樁）的廣泛應用，使得現代電網面臨著前所未有的電能質量挑戰。電壓波動、閃變、三相不平衡以及諧波污染等問題，不僅威脅著電網的安全穩定運行，也限制了高端制造業設備的精度與壽命。在此背景下，柔性交流輸電系統（FACTS）技術，特別是作為核心裝備的靜止無功發生器（Static Var Generator, SVG），成為了維持電網電壓穩定、提升功率因數及治理諧波的關鍵手段。

1.2 SVG技術的工作原理與代際演進

SVG基于電壓源型逆變器（Voltage Source Inverter, VSI）原理，通過并通過電抗器并聯接入電網。其基本控制邏輯是通過調節逆變器輸出電壓的幅值與相位，從而控制交流側電流的無功分量。相較于傳統的無功補償裝置如機械投切電容器（MSC）或晶閘管控制電抗器（TCR/SVC），SVG被視為第三代動態無功補償技術，具備響應速度快（通常小于10ms）、運行范圍寬（具備感性與容性雙向調節能力）、占地面積小以及諧波特性好等顯著優勢。

然而，傳統的SVG系統設計長期依賴于硅基（Silicon-based）絕緣柵雙極型晶體管（IGBT）。雖然硅基IGBT技術成熟且成本較低，但其物理材料特性決定了在面對未來更高功率密度、更低損耗以及更高頻響需求時存在難以逾越的瓶頸。

開關頻率的桎梏：受限于硅基IGBT較高的開關損耗（包括拖尾電流導致的關斷損耗），大功率SVG的開關頻率通常被限制在2kHz至4kHz范圍內。這一限制直接導致了無源濾波元件（電抗器與電容器）體積龐大，且難以有效補償高次諧波（如25次以上諧波）。

熱管理的極限：硅材料的禁帶寬度較窄（1.12 eV），限制了器件的高溫工作能力，通常結溫需控制在150°C以內，且高溫下漏電流與損耗急劇增加，迫使系統必須配備龐大且復雜的液冷或強迫風冷散熱系統。

系統效率的瓶頸：盡管多電平拓撲（如級聯H橋）在一定程度上降低了單器件的耐壓要求和開關頻率壓力，但復雜的拓撲結構增加了控制難度與系統成本，且難以從根本上消除硅器件固有的導通與開關損耗。

1.3 碳化硅（SiC）技術的介入與變革

作為第三代寬禁帶半導體的代表，碳化硅（Silicon Carbide, SiC）憑借其卓越的物理特性，正在重塑電力電子行業的格局。SiC材料擁有3倍于硅的禁帶寬度、10倍的臨界擊穿場強以及3倍的熱導率 。這些微觀物理層面的優勢，映射到宏觀的SVG應用中，體現為耐高壓、低導通電阻、極快的開關速度以及卓越的高溫穩定性。

深圳基本半導體股份有限公司（以下簡稱“基本半導體”），作為中國第三代半導體行業的領軍企業，依托其全產業鏈布局，推出了一系列專為工業與新能源應用打造的SiC MOSFET模塊 。本報告將深入剖析基本半導體SiC模塊的技術細節，并結合仿真數據與實測參數，詳盡論證其在SVG技術迭代中的核心應用價值。

第二章 基本半導體技術架構與Pcore?系列模塊解析

基本半導體的核心競爭力在于其掌握了從芯片設計、晶圓制造工藝到先進模塊封裝的垂直整合能力 。在SVG應用領域，其主推的Pcore?系列工業級SiC MOSFET模塊，集成了第三代SiC芯片技術與高可靠性封裝工藝，旨在解決傳統硅基方案的痛點。

2.1 第三代SiC MOSFET芯片技術特征

2.1.1 平衡導通電阻與短路耐受能力

對于功率MOSFET而言，比導通電阻（Specific RDS(on)?）與短路耐受時間（Short Circuit Withstand Time, SCWT）往往是一對矛盾的參數。降低導通電阻通常意味著更薄的漂移層或更高的溝道密度，這會削弱器件的熱容與短路承受力?；景雽w的第三代SiC芯片技術通過優化的元胞結構設計，在實現極低導通電阻的同時，保持了工業應用所需的短路魯棒性。例如，其62mm封裝的旗艦產品BMF540R12KA3，在1200V耐壓下實現了低至2.5mΩ的典型導通電阻 ，這一指標在同類產品中處于領先水平，直接降低了SVG系統在大電流運行時的靜態損耗。

2.1.2 優異的高溫電阻穩定性

SVG裝置常常部署在戶外集裝箱或工業現場，環境溫度變化劇烈。傳統硅器件的導通壓降隨溫度升高而顯著增加，導致高溫下效率驟降且易發生熱失控?；景雽w的SiC MOSFET表現出受控的正溫度系數特性。查閱BMF540R12KA3的數據手冊，其RDS(on)?從25°C時的2.5mΩ上升至175°C時的4.3mΩ 。雖然電阻有所增加，但相比于硅器件，其增幅較小且線性度好。這種特性有利于多模塊并聯時的自動均流——溫度較高的芯片電阻增大，自動分擔較少電流，從而避免局部過熱，這對于大容量SVG系統的并聯設計至關重要。

2.3 先進封裝工藝：Si3?N4? AMB與互連技術

SVG作為電網級設備，其功率模塊需承受長達20年以上的服役周期和數以百萬計的功率循環。封裝材料的選擇直接決定了模塊的熱疲勞壽命。

2.3.1 活性金屬釬焊（AMB）氮化硅基板

傳統的工業模塊多采用氧化鋁（Al2?O3?）DBC（Direct Bonded Copper）基板，其熱導率低（約24 W/mK）且機械強度較差?；景雽w的Pcore?2系列模塊全面采用了高性能的氮化硅（Si3?N4?）AMB基板 。

熱學性能：Si3?N4?的熱導率達到90 W/mK，雖然略低于氮化鋁（AlN），但其綜合熱阻表現已非常接近AlN基板水平 。

力學性能：Si3?N4?的抗彎強度高達700 N/mm2，斷裂韌性是Al2?O3?和AlN的數倍 。更為關鍵的是，其熱膨脹系數（2.5 ppm/K）與SiC芯片極為匹配，大幅降低了芯片與基板之間的熱應力。

可靠性驗證：在嚴苛的1000次溫度沖擊試驗中，傳統Al2?O3?基板常出現銅層剝離或陶瓷碎裂，而基本半導體的Si3?N4? AMB基板保持了良好的完整性和接合強度 ，確保了SVG在劇烈負載波動下的長期穩定性。

2.3.2 銅底板與低雜散電感布局

模塊底部采用了銅底板設計，利用銅的高熱容和高熱導率實現熱量的快速擴散（Heat Spreading），降低了芯片結溫的瞬態波動 。此外，針對SiC器件開關速度極快的特點，基本半導體優化了模塊內部的端子布局，將62mm模塊的雜散電感降低至14nH以下 。這一設計顯著抑制了關斷過程中的電壓尖峰（Vpeak?=Lσ??di/dt），擴大了器件的安全工作區（SOA），并減少了對外部吸收電路的依賴。

第三章 核心產品線深度評測：62mm與34mm模塊

基本半導體的產品線覆蓋了SVG從中小功率到大功率應用的全場景需求，其中62mm和34mm封裝的半橋模塊是工業應用的主力。

3.1 62mm SiC MOSFET半橋模塊：BMF540R12KA3

作為大功率SVG的核心功率單元，BMF540R12KA3模塊展現了極高的功率密度。以下基于其數據手冊 進行詳細分析。

表 3-1 BMF540R12KA3 關鍵參數概覽

參數名稱	符號	數值	測試條件	備注
漏源擊穿電壓	VDSS?	1200 V	Tvj?=25°C	滿足800V直流母線應用需求
連續漏極電流	ID?	540 A	TC?=90°C	高溫下仍保持高載流能力
導通電阻	RDS(on)?	2.5 mΩ	VGS?=18V,Tvj?=25°C	極低的導通損耗
柵極電荷	QG?	1320 nC	VDS?=800V,ID?=360A	反映驅動功率需求
熱阻	Rth(j?c)?	0.07 K/W	單個開關	極佳的散熱效率

3.1.1 靜態特性分析

該模塊在25°C時的導通電阻僅為2.5mΩ，即使在175°C結溫下也僅上升至4.3mΩ。這意味著在額定電流540A下，25°C時的導通壓降僅為1.35V，這一數值顯著低于同電流等級IGBT模塊通常具有的1.7V-2.0V飽和壓降（VCE(sat)?）。此外，SiC MOSFET沒有IGBT那樣的拐點電壓（Knee Voltage），在小電流下導通壓降更低，這對于SVG在輕載運行時的效率提升尤為明顯。

3.1.2 動態開關特性與競品對比

SVG應用中，開關損耗是系統總損耗的主要組成部分。基本半導體提供了BMF540R12KA3與國際一線品牌（如Cree/Wolfspeed的CAB530M12BM3）的對比測試數據 。

表 3-2 開關損耗對比測試 (VDS?=600V,ID?=540A,RG?=2Ω,Tj?=25°C)

參數	基本半導體 BMF540R12KA3	競品 CAB530M12BM3	性能差異
開通損耗 (Eon?)	14.89 mJ	19.32 mJ	降低 22.9%
關斷損耗 (Eoff?)	19.73 mJ	12.07 mJ	增加 63.4%
總開關損耗 (Etotal?)	34.62 mJ	31.39 mJ	略高 10%
反向恢復能量 (Err?)	0.7 mJ	(未提供直接對比，通常較高)	極低的反向恢復損耗

深度分析：盡管在25°C下總損耗互有高低，但需注意基本半導體模塊的Eon?顯著更低。在實際應用中，開通損耗往往受到二極管反向恢復電流的嚴重影響，基本半導體模塊極低的Err?（僅0.7mJ）表明其體二極管（或集成SBD）性能卓越，能夠有效抑制開通時的電流過沖。此外，在175°C高溫下，BMF540R12KA3的總損耗（Etotal?）為30.63 mJ，相比競品（40.29 mJ）降低了約24% 。這表明基本半導體的模塊在高溫惡劣工況下具有更強的性能優勢，這正是SVG實際運行所需要的。

3.2 34mm SiC MOSFET半橋模塊系列

對于中小功率的模塊化SVG或APF，34mm封裝因其緊湊性而備受青睞?；景雽w提供了豐富的電流規格選擇 。

表 3-3 34mm系列模塊參數對比

型號	額定電流 (TC?=75/80°C)	導通電阻 (Tvj?=25°C)	典型應用場景
BMF60R12RB3	60 A	21.2 mΩ	小功率APF、輔助電源
BMF120R12RB3	120 A	10.6 mΩ	中等功率SVG模塊
BMF160R12RA3	160 A	7.5 mΩ	高功率密度SVG/APF

3.2.1 性能解析：BMF160R12RA3

作為該系列的旗艦，BMF160R12RA3實現了7.5mΩ的超低阻抗。其輸入電容（Ciss?）為11.2nF ，柵極電荷（QG?）為440nC。相比于62mm模塊，其驅動要求更低，允許使用更小型的驅動電路，非常適合空間受限的機架式設備。其熱阻Rth(j?c)?僅為0.29 K/W，配合AMB基板，保證了高功率密度下的散熱能力。

第四章 SiC SVG系統性能仿真與價值量化

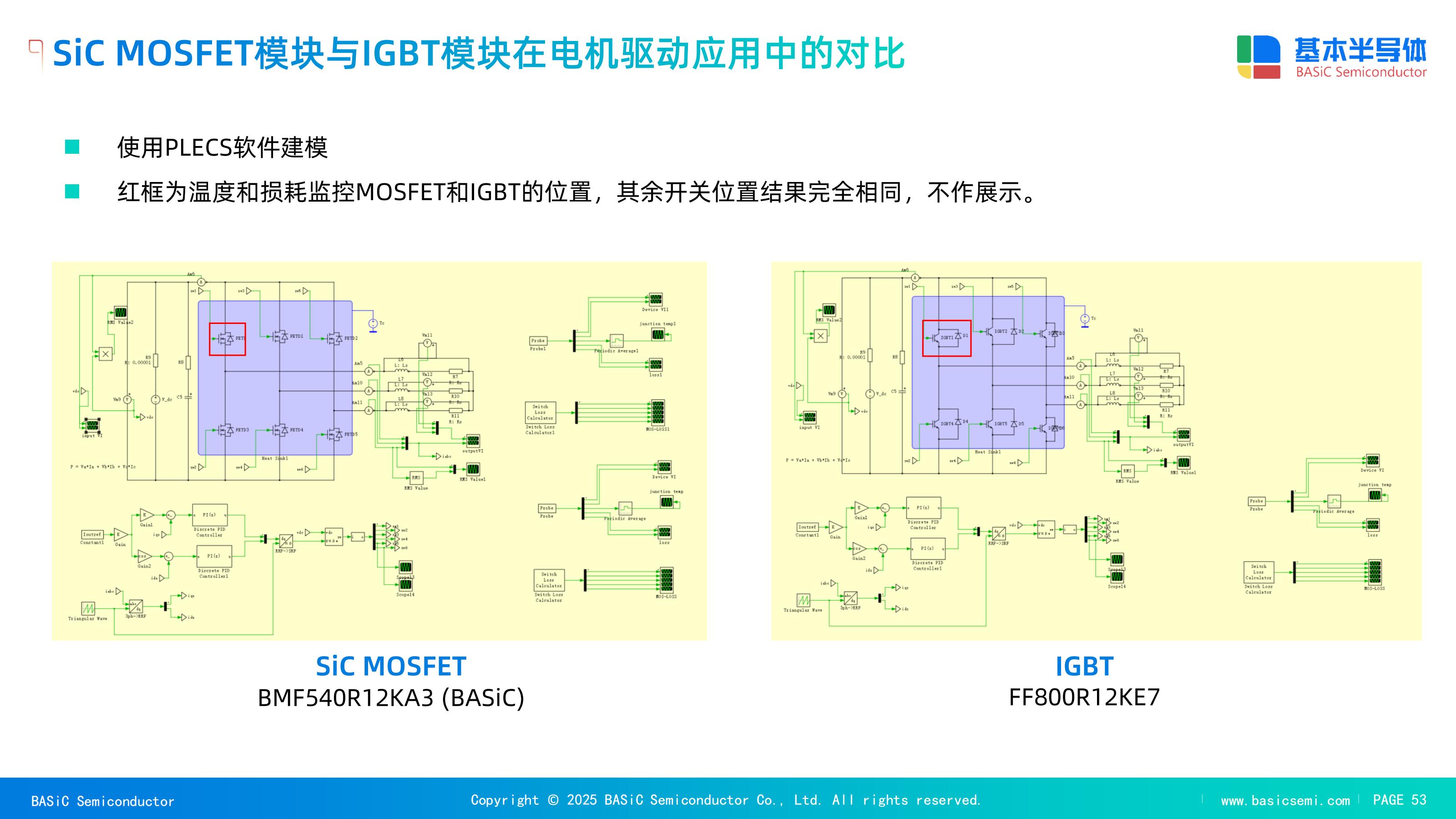

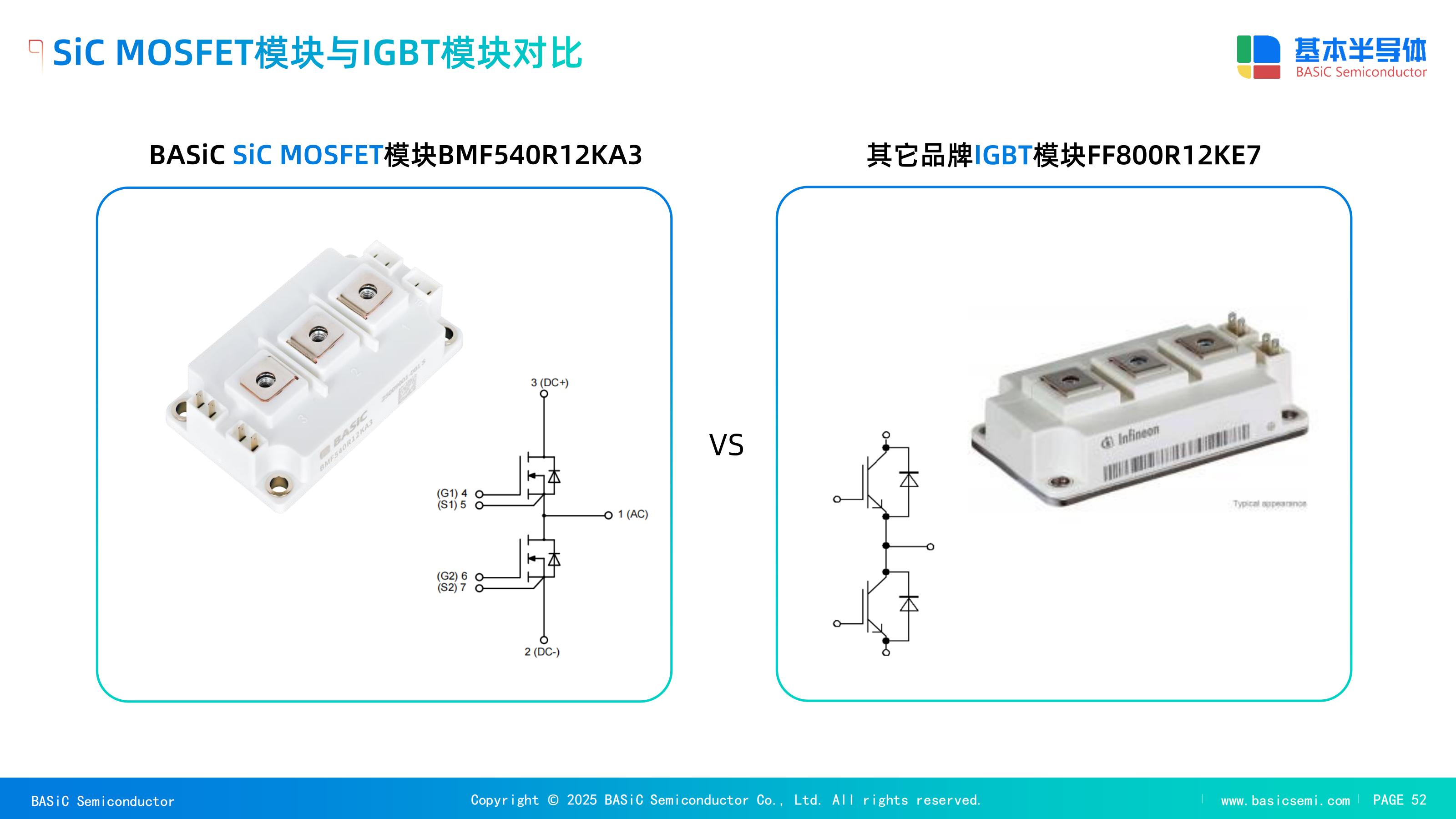

為了直觀展示SiC模塊相對于傳統IGBT在SVG應用中的價值，本報告引用了基于PLECS的詳細仿真數據 。該仿真對比了基本半導體BMF540R12KA3與一款主流的1200V/800A IGBT模塊（FF800R12KE7）。盡管IGBT模塊的標稱電流（800A）遠高于SiC模塊（540A），但在高頻開關工況下，兩者的實際表現發生了逆轉。

4.1 仿真工況一：固定輸出電流下的效率分析

工況設定：

母線電壓：800V

輸出電流：300 Arms

散熱器溫度：80°C

開關頻率：IGBT設定為6kHz（典型值），SiC設定為12kHz（利用其高頻優勢）。

表 4-1 損耗與效率對比仿真結果

參數項目	SiC MOSFET (BMF540R12KA3)	IGBT (FF800R12KE7)	性能提升幅度
開關頻率 (fsw?)	12 kHz	6 kHz	頻率翻倍
單開關導通損耗	138.52 W	161.96 W	降低 14.5%
單開關開關損耗	104.14 W	957.75 W	大幅降低 89.1%
單開關總損耗	242.66 W	1119.71 W	降低 78.3%
模塊最高結溫	109.49 °C	129.14 °C	降低 19.65°C
系統整機效率	99.39%	97.25%	提升 2.14%

深度洞察：

開關損耗的決定性差異：IGBT在6kHz下的開關損耗高達957W，占總損耗的85%以上，這是限制其頻率提升的根本原因。相比之下，SiC在12kHz（頻率翻倍）下的開關損耗僅為104W。這種數量級的差異使得SiC SVG在大幅提升控制帶寬的同時，仍能保持極高的效率。

熱管理紅利：SiC方案的總損耗僅為IGBT方案的21%。這意味著對于相同容量的SVG，散熱器的體積和重量可以大幅縮減，甚至可以從復雜的液冷方案降級為風冷方案，或者采用更低轉速的風扇以降低噪音，這對戶內型SVG尤為重要。

運行成本（OPEX）的降低：2.14%的效率提升意味著每1MVar的SVG裝置在滿載運行時，每小時可節省21.4度電。按年運行5000小時計算，單臺設備每年可節約電費超過10萬人民幣（按1元/度估算），這在設備全生命周期內將帶來巨大的經濟效益。

4.2 仿真工況二：極限輸出能力分析

工況設定：固定結溫上限為175°C（SiC）和150°C（IGBT），散熱器溫度80°C，探索模塊在6kHz頻率下的最大輸出電流能力 。

SiC MOSFET (BMF540) : 最大輸出電流 556.5 Arms。

IGBT (FF800) : 最大輸出電流 446 Arms。

結論：盡管IGBT的標稱額定電流（800A）比SiC（540A）高出近50%，但在實際應用工況下，由于開關損耗的限制，其有效輸出能力反而比SiC低了20%。這證明了在SVG這種高頻硬開關應用中，不能僅看器件的標稱電流，SiC模塊憑借低損耗特性實現了“小電流標稱，大電流輸出”的反直覺效果，顯著提升了系統的實際功率密度。

4.3 頻率-電流特性曲線分析

仿真數據進一步揭示了輸出能力隨頻率的變化趨勢 。隨著開關頻率從2kHz提升至20kHz，IGBT的輸出電流能力呈斷崖式下跌，在10kHz以上幾乎無法輸出有效電流。而SiC模塊的曲線則非常平緩，即使在30kHz以上仍保持較高的電流輸出能力。這賦予了SVG系統設計極大的自由度：設計者可以根據需求選擇提升頻率以減小電抗器體積，或者降低頻率以追求極致效率，通過軟件配置即可實現不同性能側重的應用。

第五章 關鍵驅動技術：釋放SiC潛能的最后拼圖

SiC MOSFET的高速開關特性雖然帶來了性能飛躍，但也給驅動電路設計提出了嚴峻挑戰。若驅動設計不當，極易導致器件誤導通、振蕩甚至損壞。基本半導體不僅提供功率模塊，還提供了與之完美匹配的驅動解決方案。

5.1 米勒效應（Miller Effect）的挑戰與應對

在SVG的橋臂結構中，當上管快速開通時，橋臂中點電壓會以極高的dv/dt（>50 V/ns）上升。這一電壓跳變通過下管的柵漏寄生電容（Cgd?，即米勒電容）產生位移電流 ig?=Cgd??dv/dt。該電流流經柵極驅動電阻，會在柵極產生感應電壓。由于SiC MOSFET的閾值電壓（VGS(th)?）較低（約2.0V-3.0V），且隨溫度升高而降低，如果感應電壓超過閾值，下管將發生誤導通，導致橋臂直通短路，引發災難性故障 1。

5.1.1 為什么IGBT對米勒效應不敏感？

IGBT的閾值電壓通常在5V-6V，且其能夠承受的負壓驅動電壓更深（可達-15V），因此具有較高的抗干擾裕度。而SiC MOSFET的負壓驅動通常限制在-4V左右（過低的負壓會導致柵極氧化層可靠性問題），因此其抗米勒效應的裕度極小，必須采取主動抑制措施。

5.1.2 解決方案：有源米勒鉗位（Active Miller Clamp）

基本半導體推薦采用帶有源米勒鉗位功能的驅動方案 。其工作原理是：在驅動芯片檢測到柵極電壓低于預設閾值（如2V）時，開啟一個內部的低阻抗MOSFET，將柵極直接短接到負電源軌（VEE?）。

機制：這為米勒電流提供了一條低阻抗的泄放通路，使其不再流經柵極電阻，從而將柵極電壓牢牢鉗制在安全電平。

實測驗證：雙脈沖測試表明，在未加鉗位時，下管柵極電壓尖峰可達7.3V（遠超閾值）；加入米勒鉗位后，尖峰被抑制在2V以下 ，徹底消除了直通風險。

5.2 62mm模塊專用驅動板：BSRD-2503

為了簡化客戶開發，基本半導體推出了專為BMF540R12KA3等62mm模塊設計的即插即用驅動板參考設計BSRD-2503 。

核心組件解析：

隔離驅動芯片 BTD5350MCWR：

采用SOW-8寬體封裝，提供5000Vrms的電氣隔離。

集成有源米勒鉗位功能，無需外接復雜電路。

輸出峰值電流達10A，足以直接驅動大容量SiC模塊，無需額外的推挽放大級 。

隔離電源芯片 BTP1521P：

專為SiC驅動設計的正激DC-DC控制芯片，支持高達1.3MHz的工作頻率，有利于減小變壓器體積。

配合專用變壓器 TR-P15DS23-EE13，提供+18V/-5V的驅動電壓，單通道輸出功率達2W（總功率6W），滿足高頻開關下的驅動功率需求 。

保護功能：

集成了去飽和（Desat）短路保護，能在數微秒內快速關斷故障電流。

具備欠壓鎖定（UVLO）功能，防止器件在柵壓不足時工作于線性區。

第六章 系統級設計優化：無源元件與成本分析

SiC MOSFET的應用不僅僅是器件的替換，更引發了SVG系統設計的連鎖反應。

6.1 濾波電抗器的極致瘦身

SVG通常采用LCL濾波器連接電網。電抗器（L）的體積和成本與開關頻率成反比。

L∝fsw??ΔIVdc??

傳統方案：IGBT SVG開關頻率約3kHz，需要較大的電感值來限制紋波電流。

SiC方案：開關頻率提升至20kHz-30kHz，電感值可減小至原來的1/5到1/10。這不僅大幅降低了電抗器的體積和重量，還減少了銅損和鐵損。對于機架式SVG，這意味著功率密度可以提升一倍以上。

6.2 經濟性分析：CAPEX與OPEX的平衡

雖然SiC模塊的單價目前仍高于IGBT，但從系統總擁有成本（TCO）角度看，SiC SVG極具競爭力：

初始投資（CAPEX） ：雖然半導體器件成本上升，但電抗器、散熱器、結構件、風扇等組件的成本大幅下降。在某些設計中，系統BOM成本已能做到與IGBT方案持平。

運營成本（OPEX） ：如前所述，高達99%以上的效率每年可節省巨額電費。通常在設備運行1-2年后，節省的電費即可覆蓋SiC器件的溢價。

第七章 市場應用案例與選型指南

7.1 應用場景匹配

光伏/儲能配套SVG：推薦使用62mm模塊（BMF540R12KA3），適合大功率、戶外高溫環境。

數據中心APF/SVG：推薦使用34mm模塊（BMF160R12RA3），適合高密度、模塊化設計，利用其高頻特性精確濾除高次諧波。

精密制造穩壓：利用SiC的高頻響應特性，實現亞周波級的電壓暫降補償。

7.2 選型配置建議表

基于基本半導體產品線，針對典型SVG/APF功率等級的推薦配置如下 ：

裝置容量/電流	推薦模塊型號	封裝形式	數量（單相橋臂）	驅動方案
50A - 75A	BMF011MR12E1G3	Pcore?2 E1B	1	BTD5350MCWR
100A - 150A	BMF160R12RA3	34mm	1	BTD5350MCWR
200A - 300A	BMF360R12KA3	62mm	1	BSRD-2503
400A - 500A	BMF540R12KA3	62mm	1	BSRD-2503
> 500A	BMF540R12KA3	62mm	并聯	BSRD-2503 (多板)

第八章 結論與展望

8.1 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

SVG技術的未來屬于碳化硅。通過對基本半導體SiC模塊的深度剖析，本報告得出以下核心結論：

性能維度：基本半導體BMF540R12KA3等模塊憑借2.5mΩ的低導通電阻和微秒級的開關速度，將SVG的效率提升至99%以上，并將響應帶寬擴展至前所未有的水平。

可靠性維度：Si3?N4? AMB基板和內置SBD技術解決了SiC在工業應用中的壽命和退化痛點，使其具備了與電網設備匹配的長壽命特征。

系統維度：SiC的高頻特性使得SVG系統的無源元件體積大幅減小，實現了功率密度的倍增，為數據中心、海上風電等空間敏感型應用提供了完美解決方案。

8.2 展望

隨著基本半導體等國產廠商在SiC產業鏈上的持續突破，SiC模塊的成本將進一步下探。未來，1700V甚至3300V高壓SiC模塊的成熟，將推動SVG從中低壓側向更高電壓等級的直掛式應用邁進。對于電力電子工程師而言，掌握SiC SVG的設計與應用，不僅是技術升級的需要，更是搶占未來綠色能源市場制高點的關鍵。
