CDCM7005是一款高性能、低相位噪聲和低偏斜時鐘同步器，可將VCXO（壓控晶體振蕩器）或VCO（壓控振蕩器）頻率同步到兩個參考時鐘之一?？?a target="_blank">編程預分壓器 M 和反饋分頻器 N 和 P 為基準時鐘與 VC（X）O 的頻率比提供了高度的靈活性

VC（X）O_IN時鐘工作頻率高達 2.2 GHz。通過選擇外部VC（X）O和環路濾波器組件，可以調整PLL環路帶寬和阻尼因子，以滿足不同的系統要求。
*附件：cdcm7005.pdf

該CDCM7005可以鎖定到兩個參考時鐘輸入（PRI_REF和SEC_REF）之一，支持頻率保持模式和快速頻率鎖定，以實現故障安全和提高系統冗余。CDCM7005的輸出是用戶可定義的，可以是多達5個LVPECL輸出或多達10個LVCMOS輸出的任意組合。內置同步鎖存器確保所有輸出同步，實現低輸出偏斜。

所有器件設置，如輸出信號、分壓器值和輸入選擇，都可通過SPI（3線串行外設接口）進行編程。SPI 允許單獨控制設備設置。

該器件在3.3 V環境中工作，工作溫度范圍為–40°C至85°C。

特性

• 高性能LVPECL和LVCMOS PLL時鐘同步器
• 兩個參考時鐘輸入（初級和次級時鐘），用于冗余支持，可手動或自動選擇
• 接受高達 200 MHz 的 LVCMOS 輸入頻率
• VCXO_IN時鐘與兩個參考時鐘之一同步
• VCXO_IN頻率高達 2.2 GHz （LVPECL）
• 輸出可以是LVPECL和LVCMOS的組合（最多5個差分LVPECL輸出或最多10個LVCMOS輸出）
• 輸出頻率可通過每個輸出的 ×1、/2、/3、/4、/6、/8、/16 單獨選擇
• 低 PLL 環路帶寬的高效抖動清除
• 低相位噪聲 PLL 內核
• 可編程相位偏移（PRI_REF和SEC_REF輸出）
• 電荷泵電流范圍為200 μA至3 mA
• 專用電荷泵電源 （VCC_CP），用于寬調諧電壓范圍 VCO
• 將電荷泵預設為VCC_CP/2，以快速設置VC（X）O
• 模擬和數字 PLL 鎖定指示
• 為單端輸入信號 （VCXO_IN） 提供 VBB 偏置電壓輸出
• 頻率保持模式改善了故障安全作
• 上電控制強制LVPECL輸出在V時為3態 CC < 1.5 伏
• SPI可控器件設置
• 3.3V 電源
• 采用 64 引腳 BGA（0.8 mm 間距 – ZVA）或 48 引腳 QFN （RGZ） 封裝
• 工業溫度范圍 –40°C 至 85°C

參數

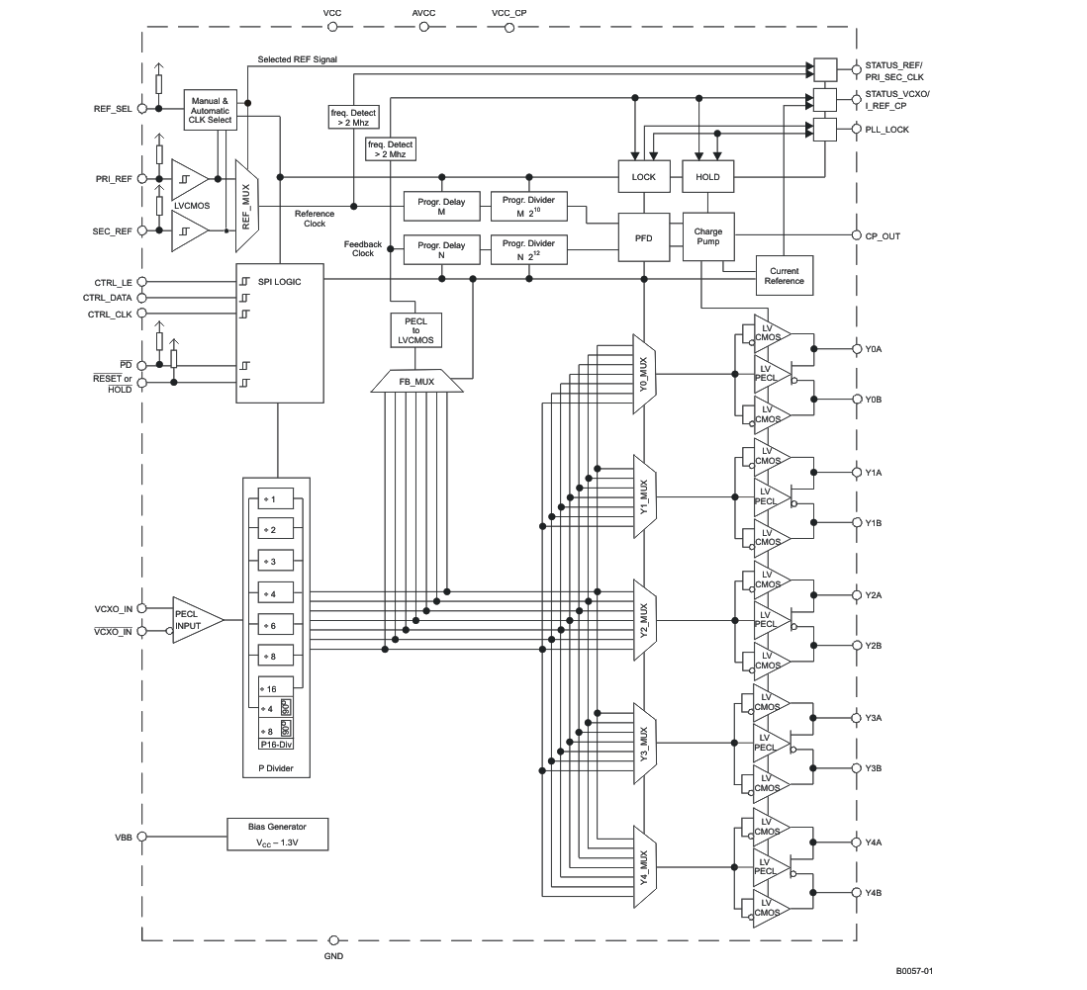

方框圖

?1. 產品概述?
CDCM7005是德州儀器（TI）推出的3.3V高性能時鐘同步器與抖動清除器，支持LVPECL和LVCMOS輸出，適用于無線基礎設施、SONET、數據通信和測試設備等領域。其主要功能包括：

• ?時鐘同步?：將VCXO/VCO頻率同步至兩個參考時鐘之一（主/次時鐘）。
• ?抖動清除?：通過低PLL環路帶寬實現高效抖動清理。
• ?冗余支持?：支持手動或自動切換主/次參考時鐘輸入。

?2. 關鍵特性?

• ?輸入頻率?：LVCMOS輸入最高200 MHz，LVPECL輸入最高2.2 GHz。
• ?輸出配置?：支持5路差分LVPECL或10路單端LVCMOS輸出，每路可獨立分頻（×1、/2、/3、/4、/6、/8、/16）。
• ?低相位噪聲?：優化PLL核心設計。
• ?可編程功能?：包括相位偏移、電荷泵電流（200 μA至3 mA）、鎖相檢測（模擬/數字）等。
• ?SPI控制?：通過3線串行接口配置所有參數（如分頻比、輸出類型選擇）。

?3. 典型應用電路?

• 通過外部VCXO和環路濾波器組件調整PLL帶寬和阻尼系數。
• 支持頻率保持模式（Hold-Over）以提升系統容錯能力。

?4. 封裝與電氣特性?

• ?封裝?：48引腳VQFN（7×7 mm）或64引腳BGA（8×8 mm）。
• ?工作溫度?：-40°C至85°C。
• ?電源電壓?：3.3V（VCC/AVCC），電荷泵電源（VCC_CP）支持2.3V至3.6V。
• ?功耗?：典型值260 mA（全LVPECL輸出）、150 mA（全LVCMOS輸出）。

?5. 功能模塊?

• ?參考時鐘選擇?：支持主/次時鐘手動或自動切換。
• ?鎖相檢測?：提供數字/模擬鎖相狀態輸出（PLL_LOCK引腳）。
• ?電荷泵?：可調電流范圍，支持外部VCXO調諧電壓。

?6. 設計支持?

• 提供詳細的布局指南和典型應用原理圖。
• 支持SPI寄存器配置（如分頻器設置、輸出使能等）。
