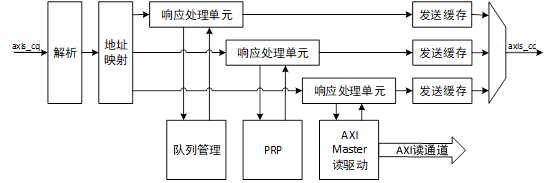

TLP 請求處理子程序流程如圖 1 所示。 當請求類型為 MEM 讀寫請求時使用地址路由的方式。 如果請求地址在此設備 BAR 空間內， 則對 BAR 空間進行讀寫操作，讀操作將生成 CplD， 從對應請求端口的輸出端口發出； 如果請求地址在下游總線域，根據請求 ID 的設備號將事務轉發到對應的下游輸出端口。 當請求類型為 CFG 配置請求時采用 ID 路由的方式。 如果請求類型為 TYPE1 配置請求， 當請求 ID 中的總線號等于配置空間中的下一級總線號時， 表示請求發往連接到該橋設備的下一級設備， 將TYPE1 類型請求轉換為 TYPE0 請求轉發到下游端口； 當請求 ID 總線號位于下游總線域時， 直接根據請求 ID 將事務轉發到下游端口。 如果請求類型為 TYPE0 配置請求，當請求 ID 總線號等于上一級總線號時， 表示請求發送到本設備， 根據請求內容訪問本設備配置空間， 讀操作將生成 CplD， 從對應請求端口的輸出端口發出。

圖1 TLP 請求處理子程序流程圖
