鐵路牽引變流器作為軌道交通車輛動力系統的核心部件，正朝著高可靠性、高功率密度和高效率方向發展。目前IGBT仍是鐵路牽引領域的主流功率半導體器件，但是SiC MOSFET模塊的應用正在加速。本文重點介紹三菱電機SiC MOSFET模塊的高功率密度和低損耗設計。

上一篇文章重點介紹三菱電機SiC MOSFET模塊的可靠性設計，本章節在上一篇的基礎上，將從高功率密度和高效率方面來進一步闡述三菱電機面向鐵路牽引領域應用的SiC MOSFET模塊。

1高功率密度

鐵路牽引行業常用的傳統IGBT封裝如圖1所示，隨著Si IGBT芯片技術的不斷優化，我司在H系列的基礎上，陸續開發了R系列和X系列，功率密度不斷提升，如表1所示。

圖1：用于鐵路牽引的IGBT模塊

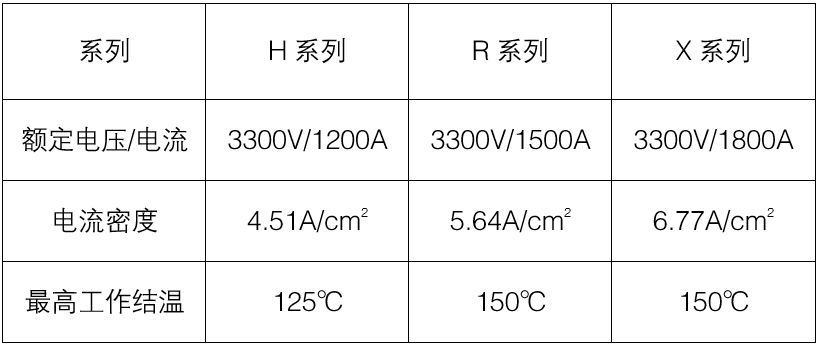

表1：傳統封裝IGBT模塊對比

為了進一步提升功率密度，三菱電機開發了LV100封裝，如圖2所示。采用LV100封裝的Si IGBT模塊和SiC MOSFET模塊如表2所示?？梢姡琇V100封裝可以提升功率密度，如果裝載SiC MOSFET，其功率密度會進一步提升，并且SiC MOSFET 175℃的最高工作結溫使其輸出電流能力大大提升。

圖2：LV100封裝功率模塊

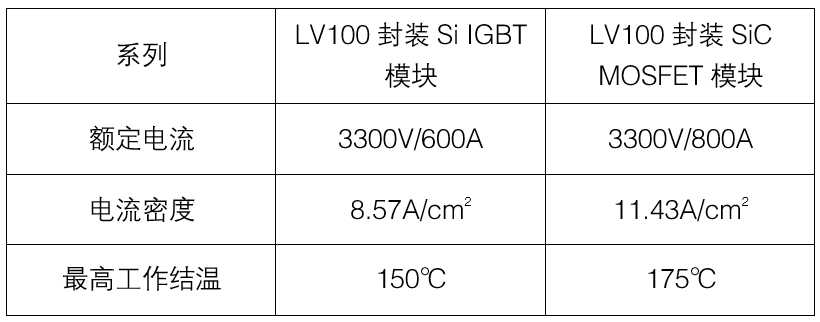

表2：LV100封裝Si IGBT與SiC MOSFET對比

2高效率

圖3是我司Si IGBT模塊（CM600DA-66X）和SiC MOSFET模塊（FMF750DC-66A）在相同條件下(VCC=1800V, IC=600A, Tj=150°C, LS=65nH)的開通波形對比。從圖中可以看出，SiC MOSFET漏源電壓下降速度更快，且開通電流尖峰變小很多，這是因?yàn)镾iC MOSFET模塊內部采用的反并聯SiC SBD是單極性器件（僅多數載流子參與導電），二極管關斷時無少數載流子復合過程。

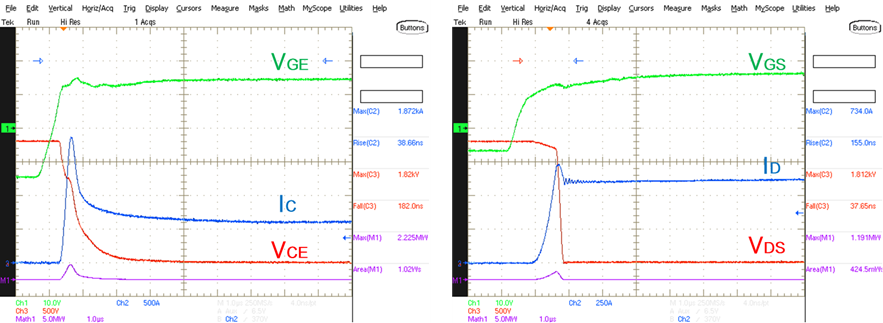

圖3：Si IGBT開通波形（左）和SiC MOSFET開通波形（右）

圖4是我司Si IGBT模塊（CM600DA-66X）和SiC MOSFET模塊（FMF750DC-66A）在相同條件下(VCC=1800V, IC=600A, Tj=150°C, LS=65nH)的關斷波形對比。從圖中可以看出，SiC MOSFET漏源電壓上升速率更快，且漏極電流關斷時沒有拖尾現象，同樣是因?yàn)镾iC MOSFET是單極性器件，關斷時無少數載流子復合過程。

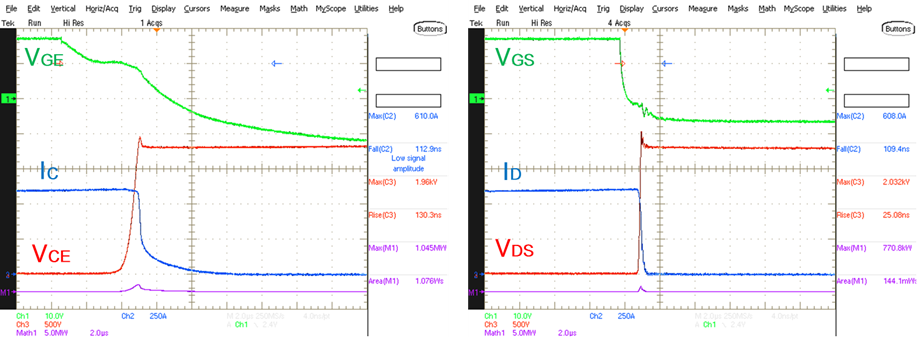

圖4：Si IGBT關斷波形（左）和SiC MOSFET關斷波形（右）

為進一步降低損耗并提升效率，我司開發了SBD嵌入式SiC MOSFET模塊（FMF800DC-66BEW※1, FMF400DC-66BEW※1, FMF200DC-66BE）。如表3所示，在相同條件下(VCC=1800V, IC=600A, Tj=150°C)，SBD嵌入式SiC MOSFET模塊的總開關損耗相對Si IGBT模塊下降91.8%，相對上一代SiC MOSFET模塊下降64.3%。從而提高了牽引變流器的效率，減少電力消耗。

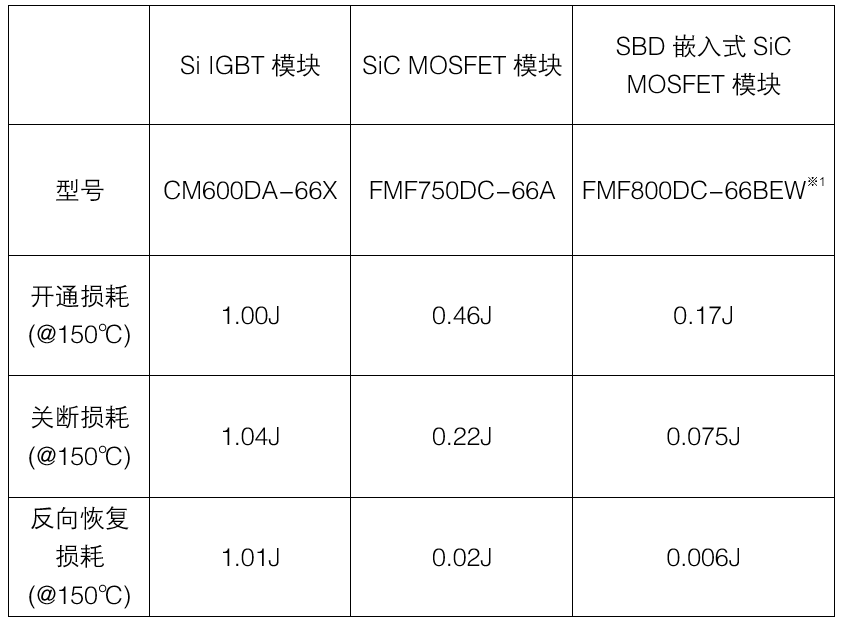

表3： LV100封裝Si IGBT與SiC MOSFET開關損耗對比

※1：屬于日本《出口貿易管理令》表1第2(41)3項的產品
