為解決臺階儀在微結構測量中的點云配準精度不足、系統誤差難補償及傳統校準離散、導軌誤差大等問題，費曼儀器致力于為全球工業智造提供提供精準測量解決方案，Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究提出融合增強型ICP與SIL的表面匹配方法，輔以多目標加權機制、低垂度球面全量程校準及納米級光學玻璃導軌設計。結果顯示，臺階儀實現亞納米表面匹配誤差，傳感器線性誤差降低90%，復雜曲面測量與干涉儀偏差<100nm。該研究為臺階儀超精密測量構建技術框架，為高梯度光學元件及微結構表面檢測提供可靠支撐，具重要工程意義。

1

關鍵技術方法

flexfilm

改進的ICP算法

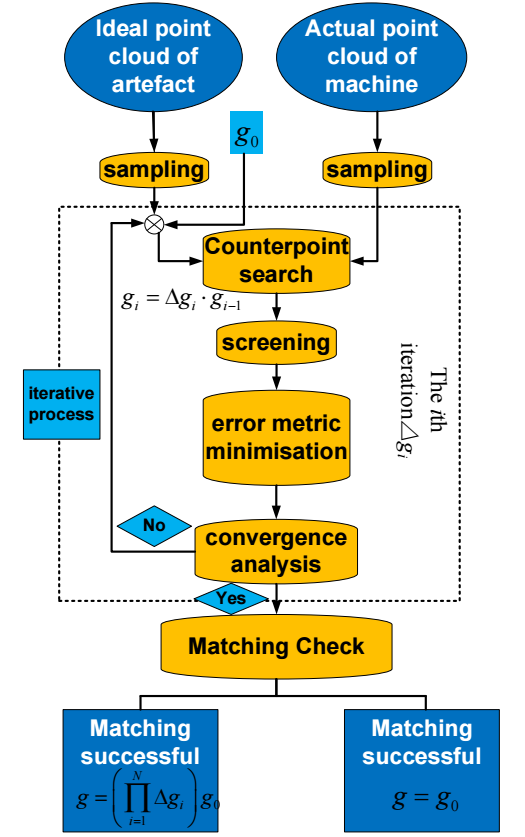

ICP 算法流程

本研究對傳統ICP算法進行了多方面改進：

引入多目標加權機制，綜合考量自適應閾值、曲率、法向量和距離加權；

采用三種加權策略：法向一致性加權、曲率加權和距離加權；

通過點對點和點對面兩種誤差最小化方法實現精確配準；

對部分重疊數據集，剔除距離最大的10%點對及頂點/邊緣點以提升效率。

同步迭代定位技術

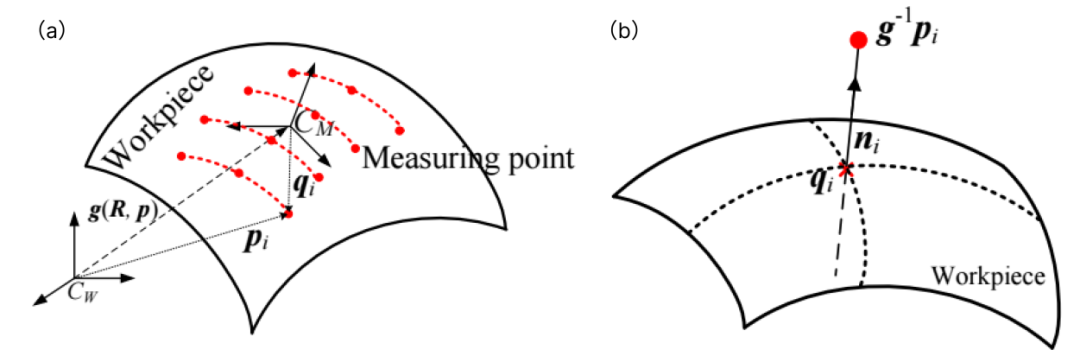

（a）工件坐標系與測量機坐標系間的對應關系 最近點匹配原理

基于SIL算法擴展ICP框架，建立工件坐標系與測量機坐標系的變換關系。通過最小二乘準則最小化對應點間的平方距離，求解最優變換矩陣，確保法向量與投影點滿足正交條件，實現高精度坐標轉換。

2

測量系統設計與實現

flexfilm

為提升測量精度，本研究設計了專用的輪廓儀測量系統：

采用光學級玻璃制造導軌，通過可控成形技術加工導軌面

利用波前干涉儀評估導軌平面度、平行度與垂直度

將導軌幾何誤差控制在納米級，顯著減小工作臺運動誤差

集成高精度位移參考系統，實現20nm直線運動精度和20nm測頭精度

3

實驗驗證與分析

flexfilm

算法精度驗證

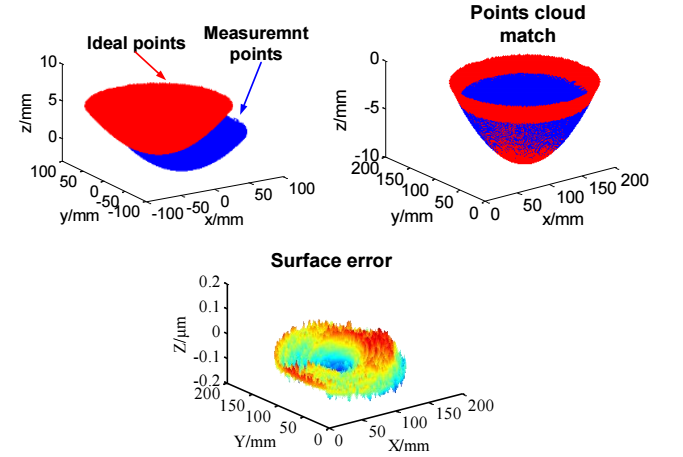

光學復雜面形誤差的實際計算過程

通過將理論點云進行平移旋轉生成測量點云，驗證配準算法精度。結果顯示，殘差算法誤差低于1nm，證明方法具有極高精度。

傳感器誤差補償

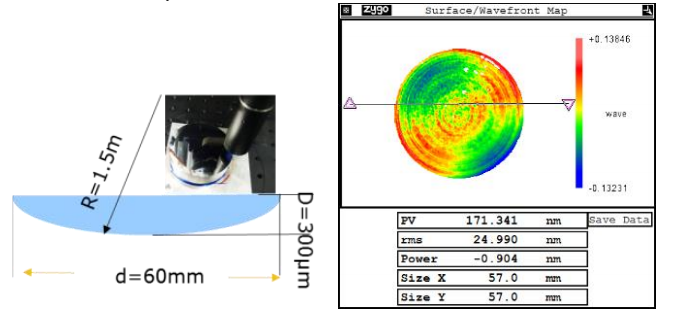

低矢高凹球參數與干涉儀面形測量結果

針對傳感器0-400 μm量程內的測量誤差，創新性地采用低矢高凹球面進行全量程校準：

選用孔徑60 mm、矢高300 μm的標準凹球

采用分段測量策略（0-300 μm和100-400 μm）

利用重疊區域（100-300 μm）拼接全量程誤差曲線

通過最小二乘擬合和誤差分離提取傳感器誤差特性

實驗結果顯示，傳感器在不同測量段呈現特征誤差：0-100 μm段誤差最大（約1.2 μm），100-350 μm段呈線性關系（約0.9 μm），350-400 μm段誤差最小（約0.1 μm）。

測量結果對比

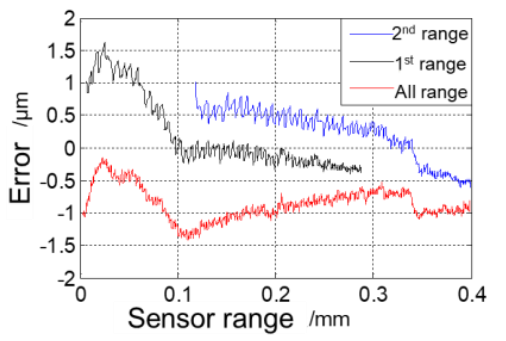

探頭的測量誤差

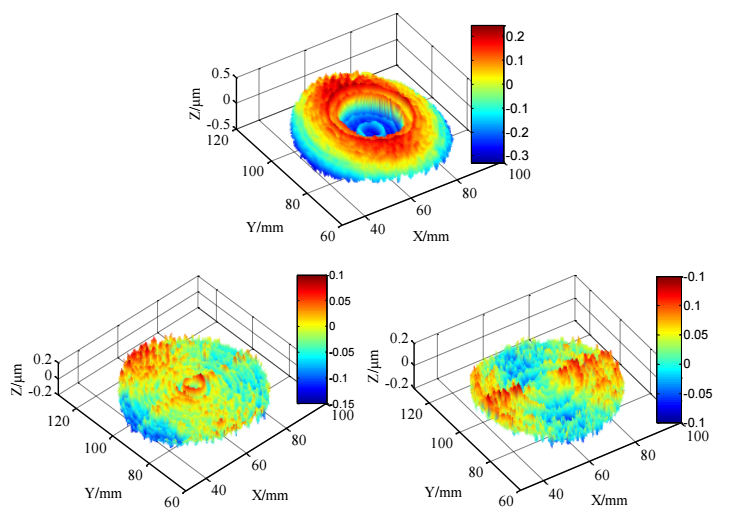

探頭誤差補償前后的測量結果未補償 （b）已補償 （c）在進行補償后，工件會旋轉 90°以重現測量結果

臺階儀的測量結果與干涉儀的測量結果進行了對比分析

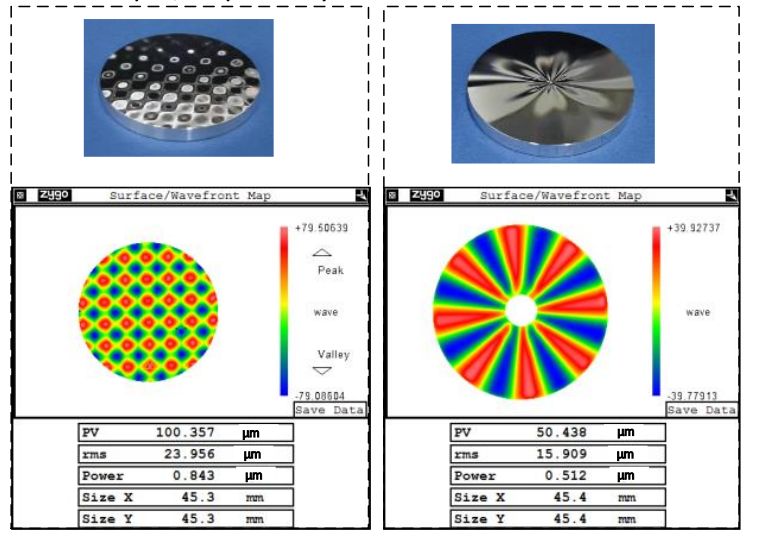

正弦相位板測量結果

補償后測量結果表明：

凹球面形貌與干涉儀結果高度一致

臺階儀與干涉儀測量的PV與RMS誤差幾乎相同

點對點偏差極小，證明補償效果顯著

正弦相位板測量結果驗證了方法的工程實用性

本研究成功開發了一套用于提升高精度光學臺階儀/輪廓儀測量性能的系統性解決方案。通過采用納米級精度的光學玻璃導軌，顯著降低了儀器運動平臺的幾何誤差。針對臺階儀垂直掃描機構的非線性誤差，創新性地提出了基于低矢高標準凹球的全量程連續校準方法，實現了400μm量程內0.1μm精度的傳感器誤差補償。為解決臺階儀在微結構測量中的系統誤差問題提供了有效方法，顯著提升了測量數據的可靠性和準確性，在精密光學元件和微機電系統（MEMS）的高精度檢測領域具有重要的工程應用價值。

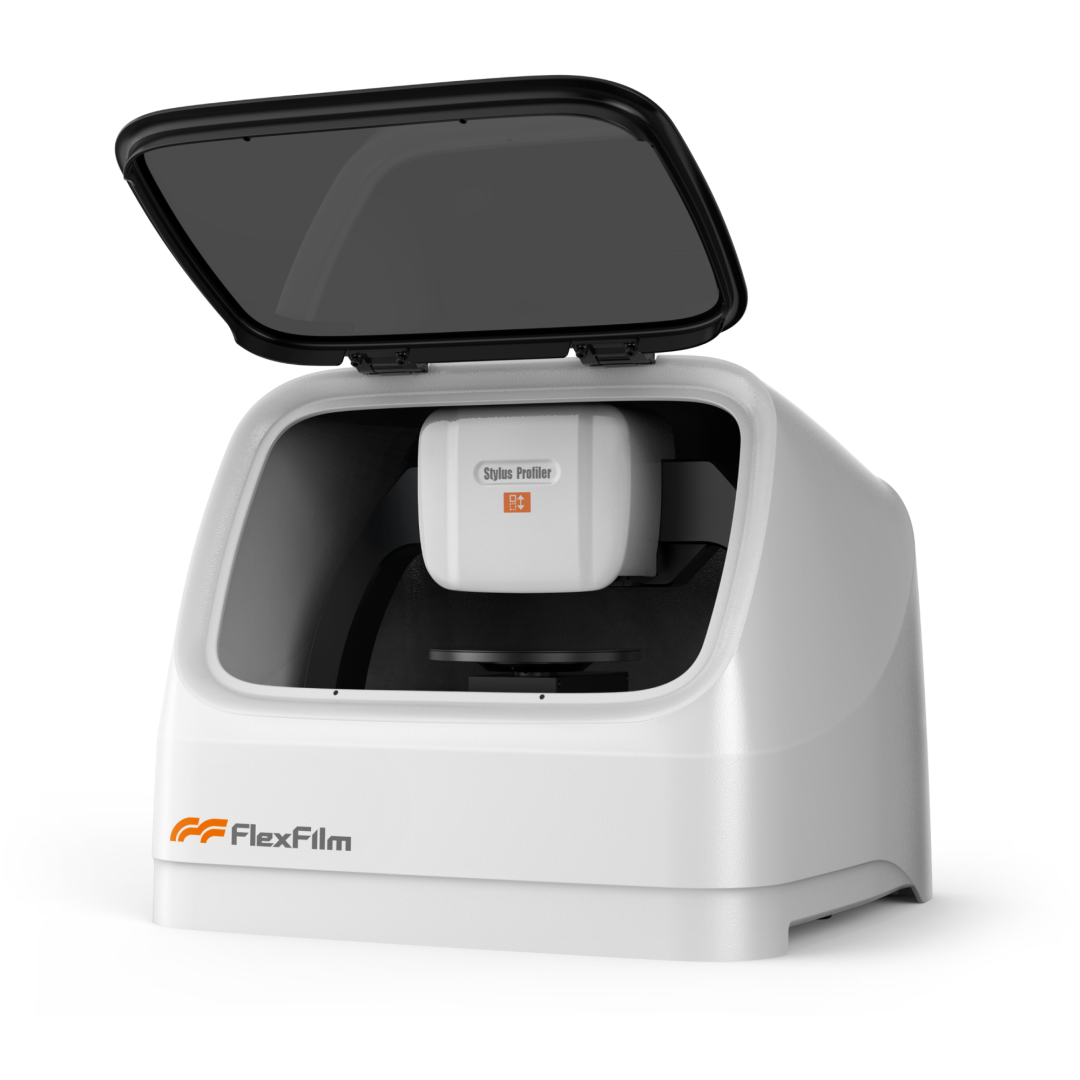

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《High-precision microstructure contouring coordinate measurement technology》
