表面涂覆技術是現代制造業的關鍵工藝，鍍層厚度是其核心質量指標。目前，單鍍層厚度測量技術已較為成熟，但多鍍層厚度標準仍存在溯源精度低、量值不統一等問題。Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究基于真空鍍膜技術和單鍍層溯源方法，成功研制出單基體多材料多厚度膜厚標準器，為解決這一技術難題提供了創新方案。

1

單體多材料多膜厚標準的結構設計

flexfilm

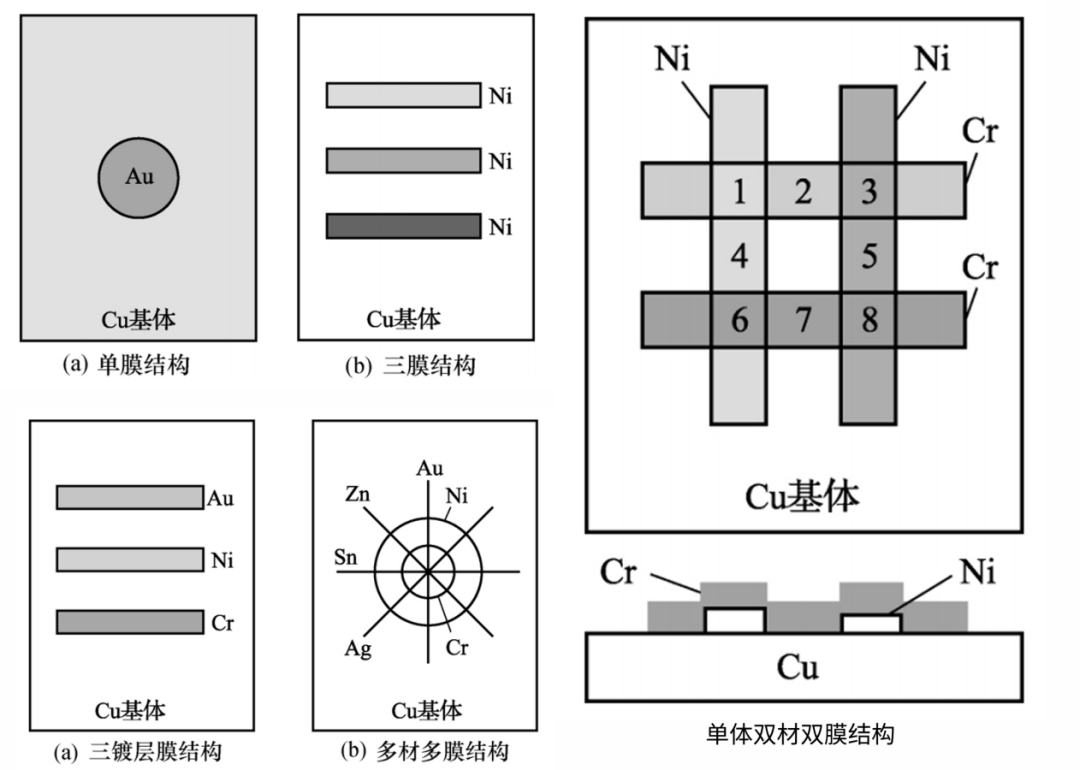

本研究突破傳統單鍍層標準塊的局限，在單一基體表面通過分區鍍膜技術，實現了多種材料和厚度的組合設計。典型代表是"井"字形結構的鐵基體雙材料（鉻/鎳）標準塊，通過8個功能區的巧妙布局，可同時提供單鍍層和雙鍍層兩種膜厚標準。這種設計既考慮了實際工藝可行性（建議不超過3層鍍層和3種材料），又最大限度地提高了標準器的使用效率。

2

膜厚量值的溯源方法

flexfilm

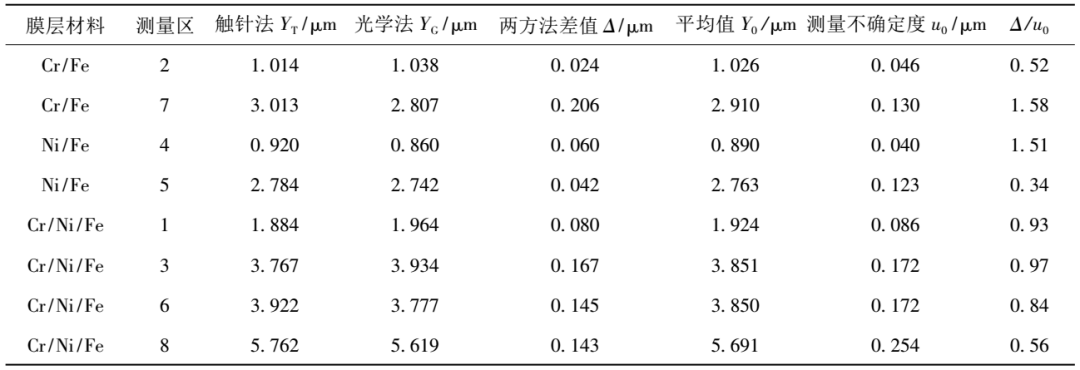

臺階儀和光學膜厚儀鍍層膜厚測量數據表

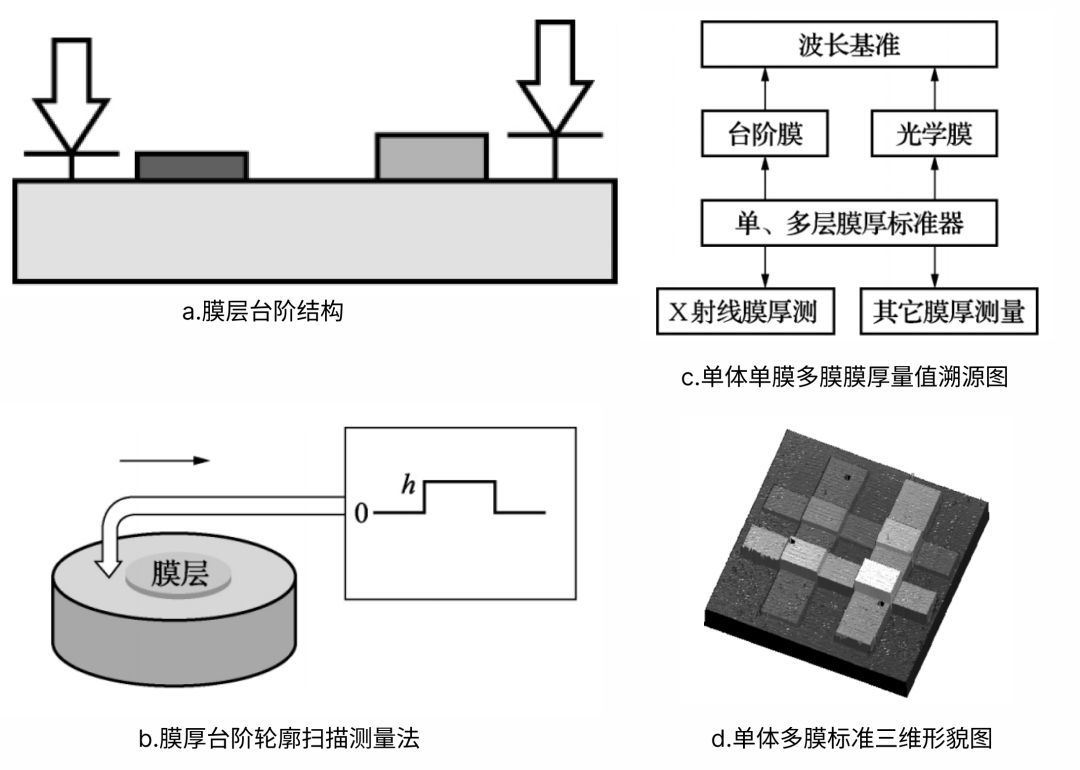

標準器的膜厚量值通過測量膜層臺階高度實現溯源。研究采用兩種高精度測量方法：接觸式臺階儀通過納米級測針掃描輪廓，測量精度達0.5%；非接觸式光學膜厚儀通過三維形貌重建，精度可達1%。實驗數據顯示，兩種方法測量結果具有良好一致性，驗證了溯源體系的可靠性。

3

在鍍層測厚儀校準中的應用

flexfilm

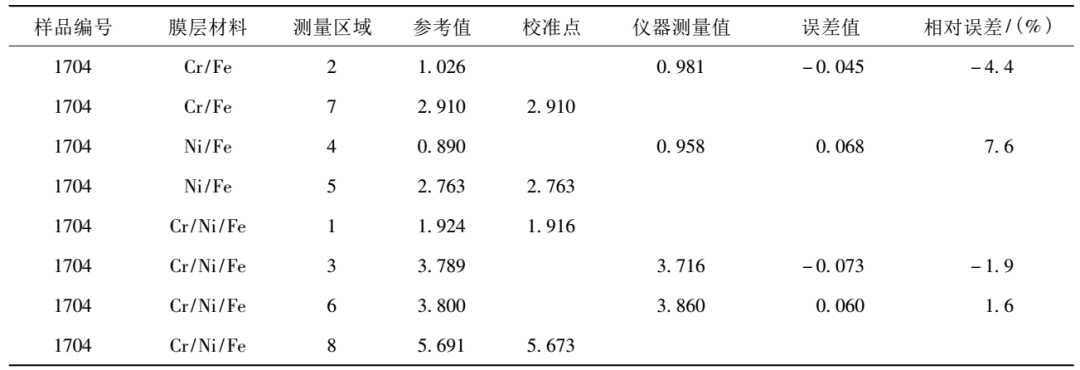

單體多膜標準用于 X 射線熒光鍍層測厚儀誤差校準測量數據表

將研制的標準器用于X射線熒光鍍層測厚儀的校準，結果顯示儀器測量值與標準參考值的誤差不超過0.08μm，相對誤差低于10%，完全滿足相關校準規范要求。實驗表明，單體多膜標準塊能有效實現膜厚量值的溯源與傳遞，提升測量儀器的準確性與一致性。

單體多材料多厚度膜厚標準塊作為一種多值標準器，通過在單一基體上集成多種材料與厚度膜層，克服了傳統標準器只能復現單一量值、成本高、使用效率低的缺點。該設計不僅填補了國內多膜標準器的空白，也為X射線熒光鍍層測厚儀等高精度設備提供了可靠的溯源基礎。未來，通過優化基體表面加工質量，可進一步提升標準塊的溯源精度與復現性，滿足電子、通信、太陽能及核物理等領域?qū)δず駵y量的高精度需求。該技術具有顯著的推廣應用價值，為膜厚測量儀器的國產化、標準化與高效化奠定了重要基礎。

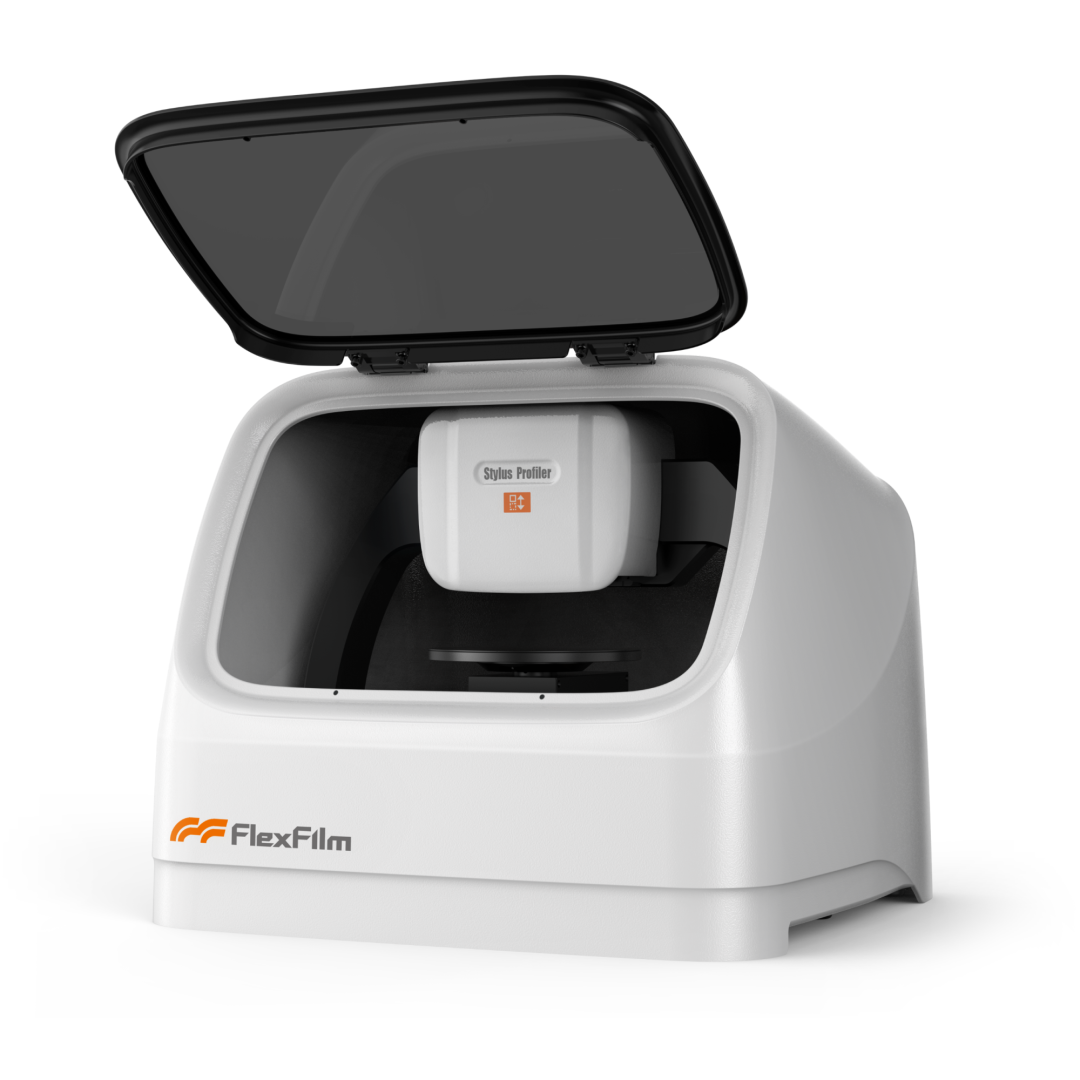

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《單基體多鍍層膜厚標準的設計及應用研究》
