本方案實現歐姆龍控制器（EtherCAT主站）通過EtherCAT-CANopen協議轉換網關控制施耐德系列變頻器，適用于風機、水泵、傳送帶等變頻調速場景。通過協議轉換技術，解決EtherCAT主站與CANopen從站設備的異構通信問題，實現控制器對變頻器的啟?？刂?、頻率調節及狀態監控。

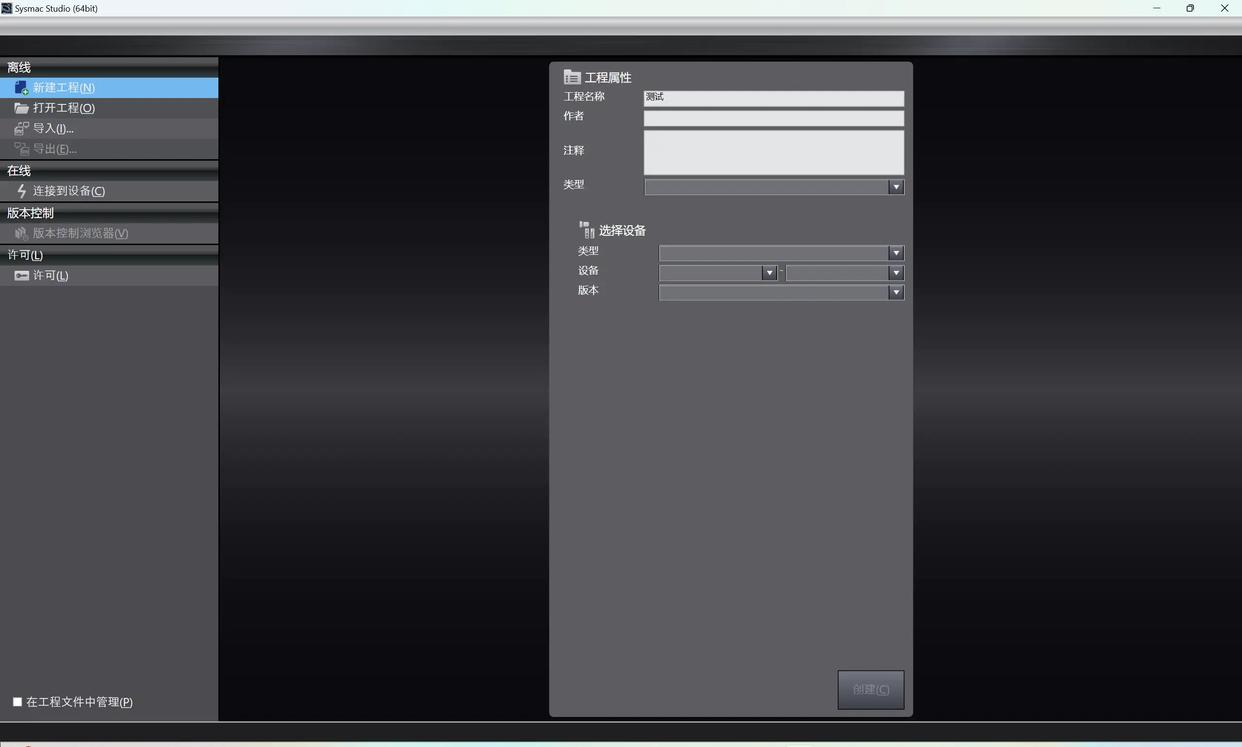

開啟EtherCat主站軟件，選定可編程邏輯控制器（PLC）后創建新的項目。

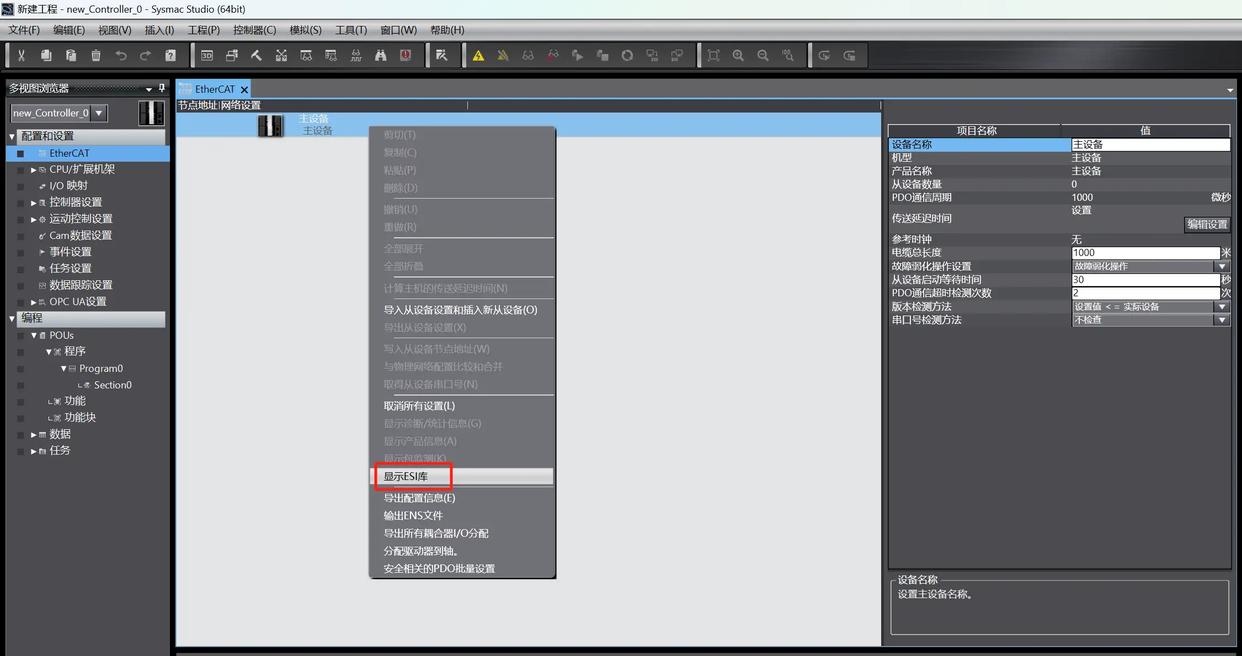

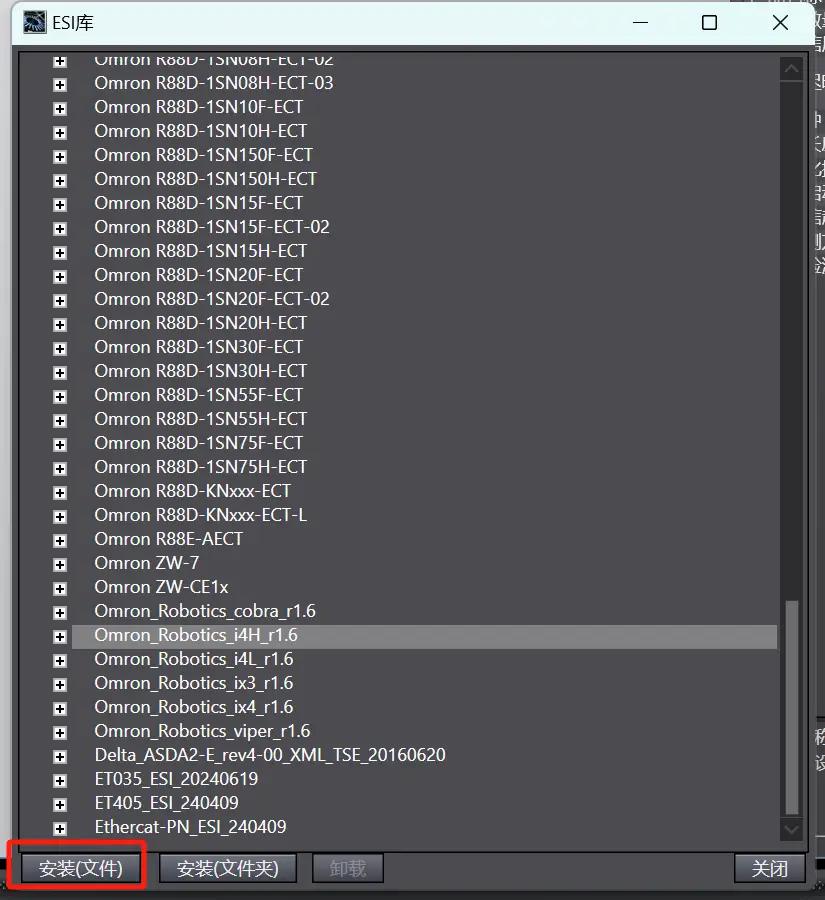

請點擊此處以展開并查看完整的ESI（EssentialScienceIndicators）數據庫內容

點擊執行文檔安裝操作

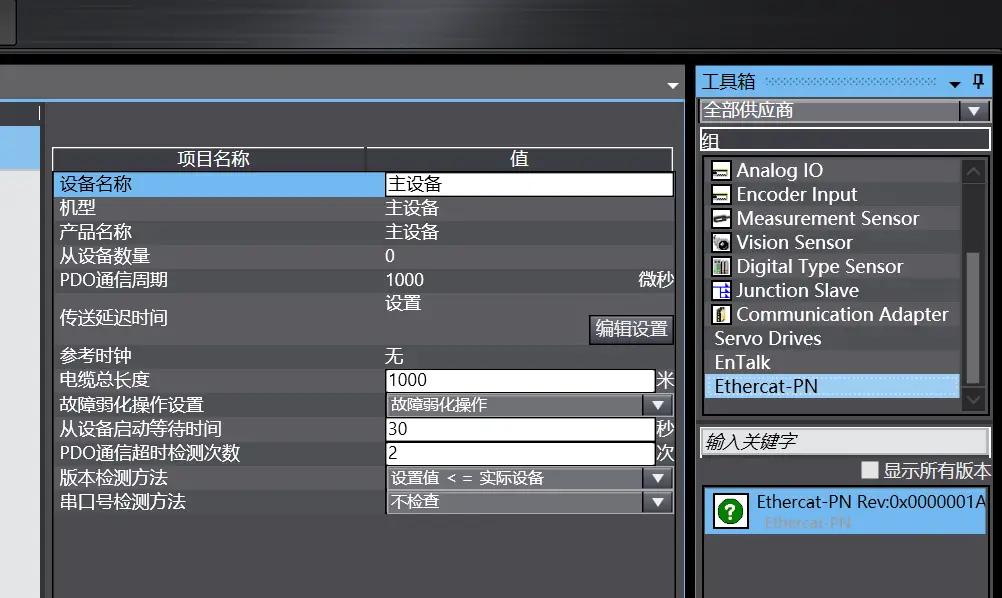

安裝工作完成之后，選取相應的設備。

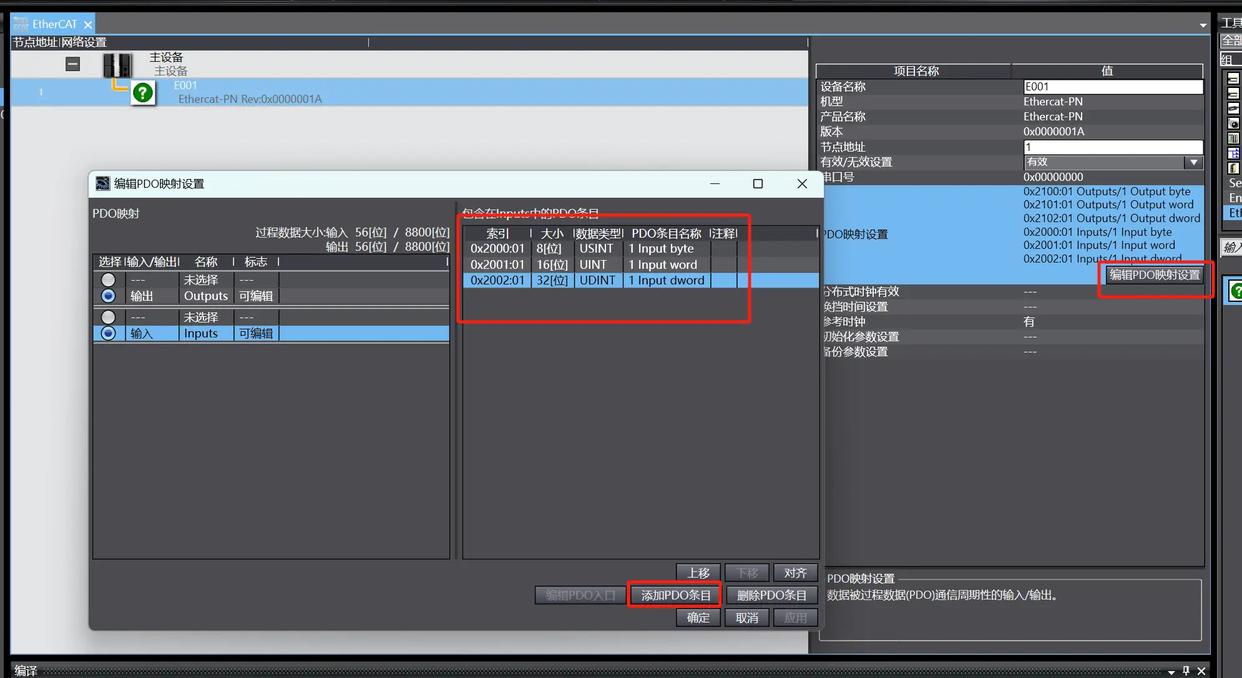

增添相應的輸入輸出長度，無需與網關配置軟件保持一致。

在確認配置準確無誤之后，將組態下載至可編程邏輯控制器（PLC）。

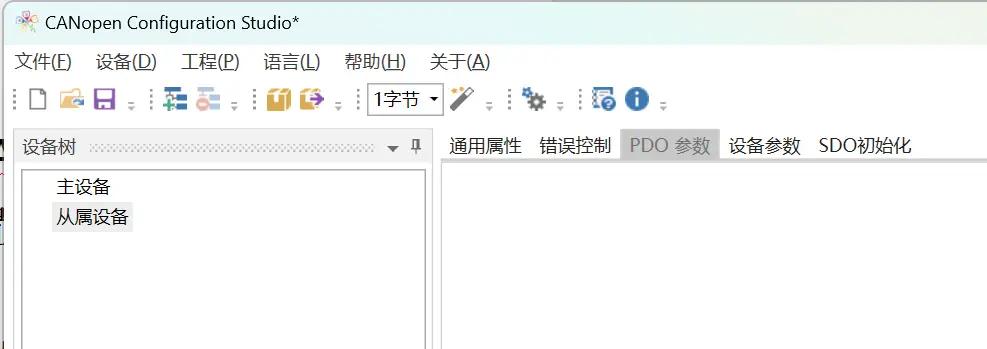

首先，開啟網關配置軟件“CANopenConfigurationStudio”，并創建新的項目。

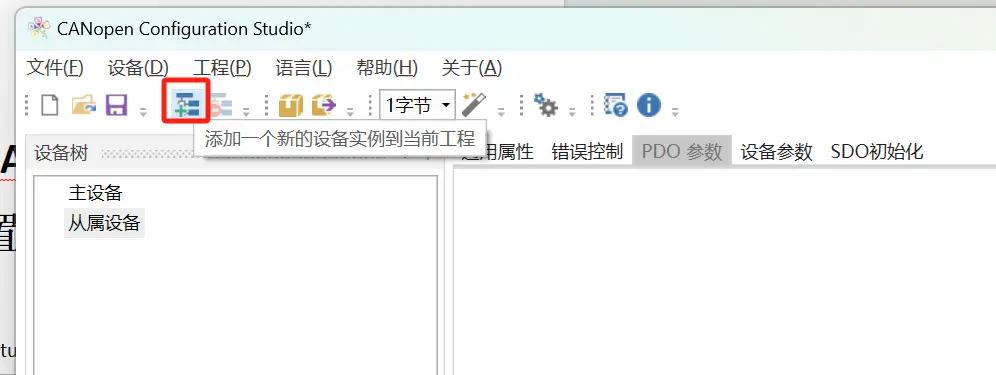

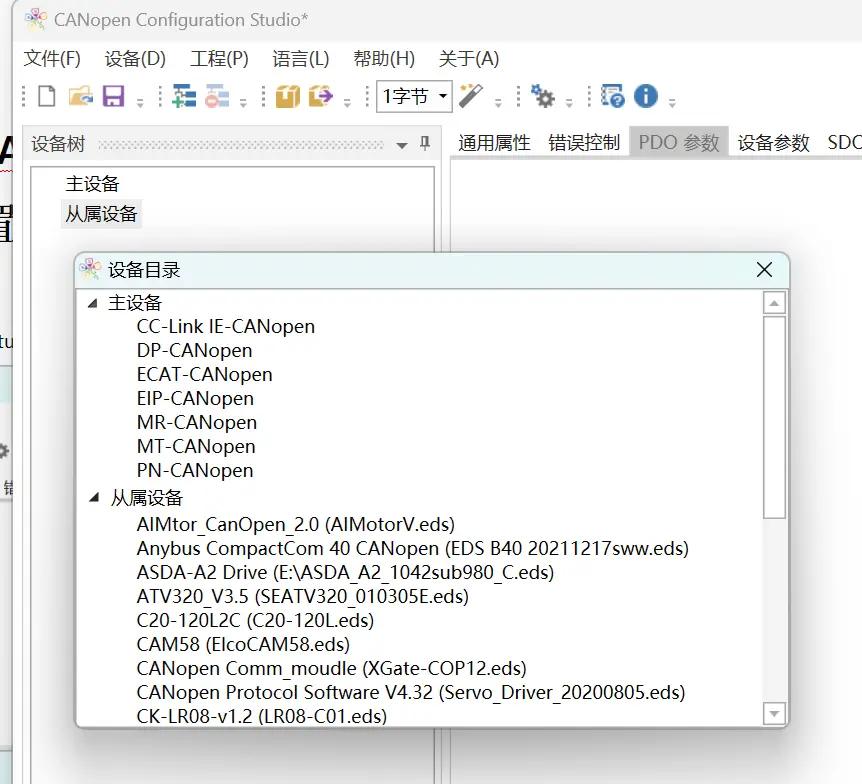

點擊“添加設備”選項，完成設備主站與從站的添加操作。

主站選用ECAT-CANopen

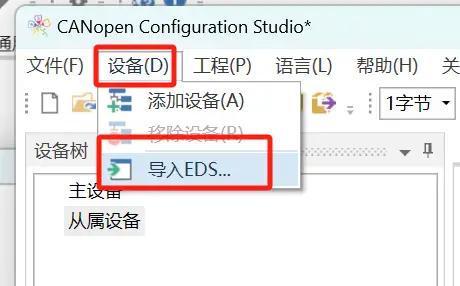

再次點擊設備以添加從站（若軟件中不存在從站，則需導入從站設備的EDS文件）

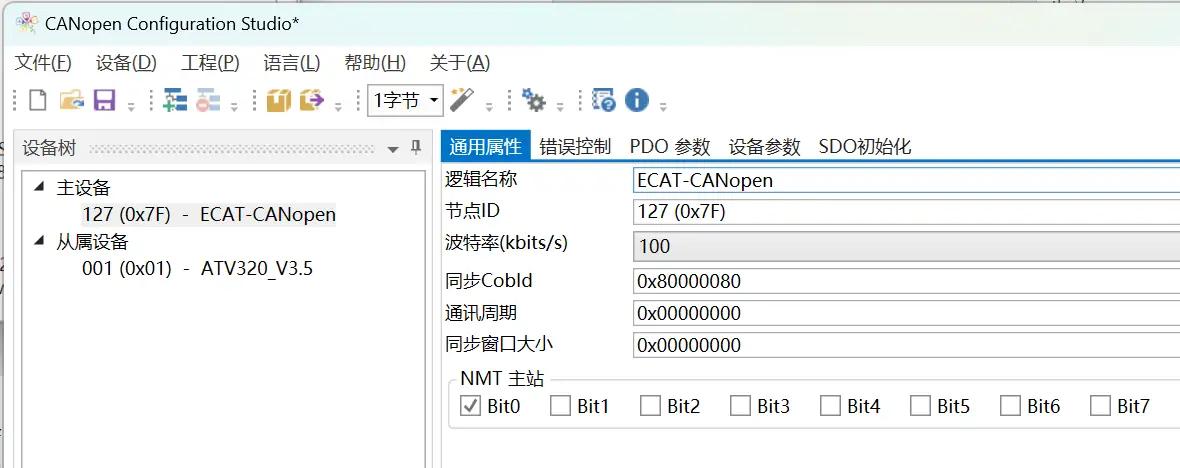

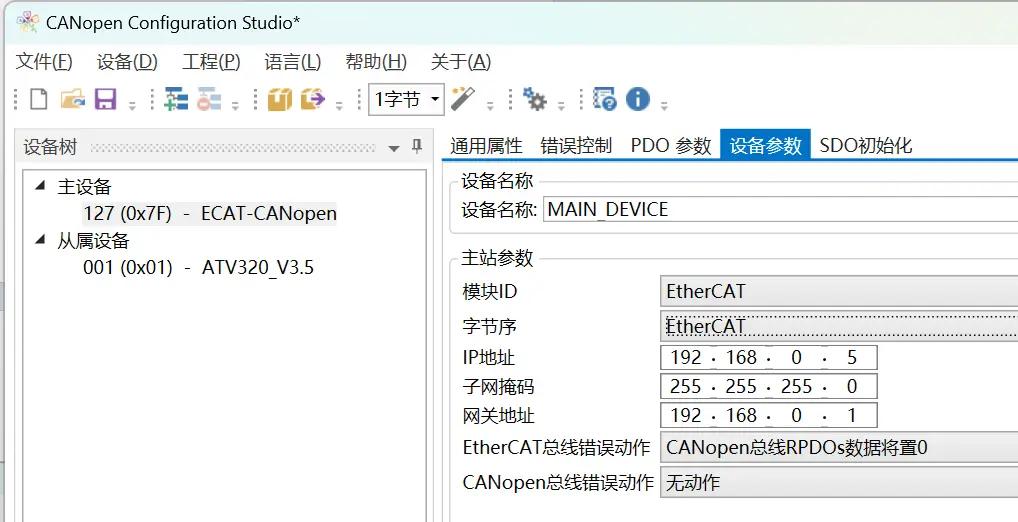

在完成設備添加操作后，需率先對主站參數予以設置，諸如波特率、通訊周期時間等。

設定下載過程中所使用的IP地址

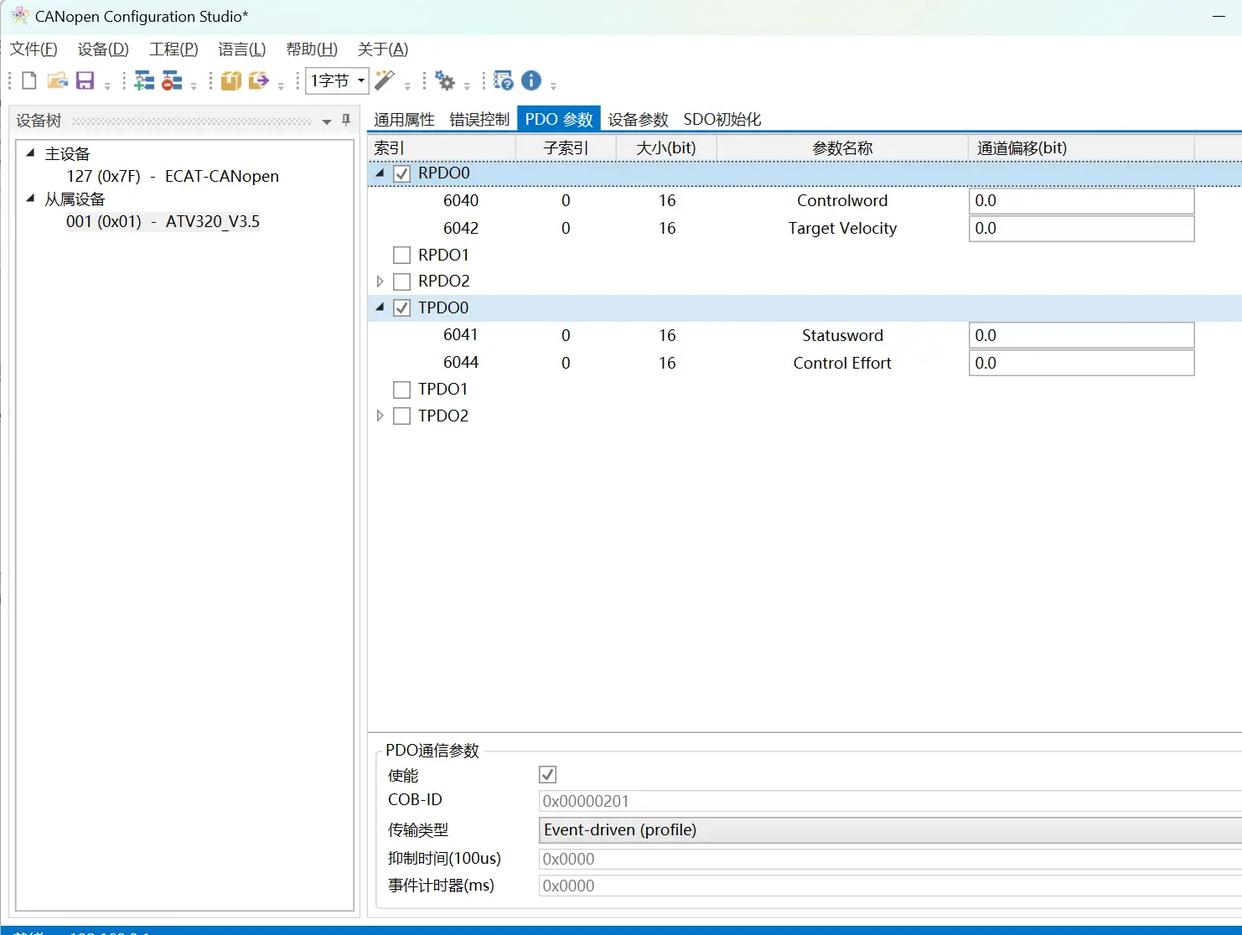

設定從站可編程邏輯控制器數據對象（PDO）所需的參數

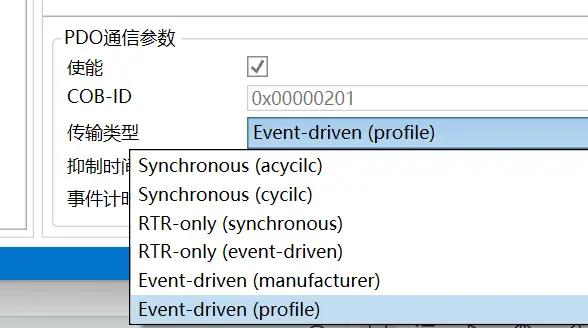

配置過程數據對象（PDO）的傳輸機制，包括周期性數據傳輸與事件觸發式傳輸?shù)饶Ｊ健?/p>

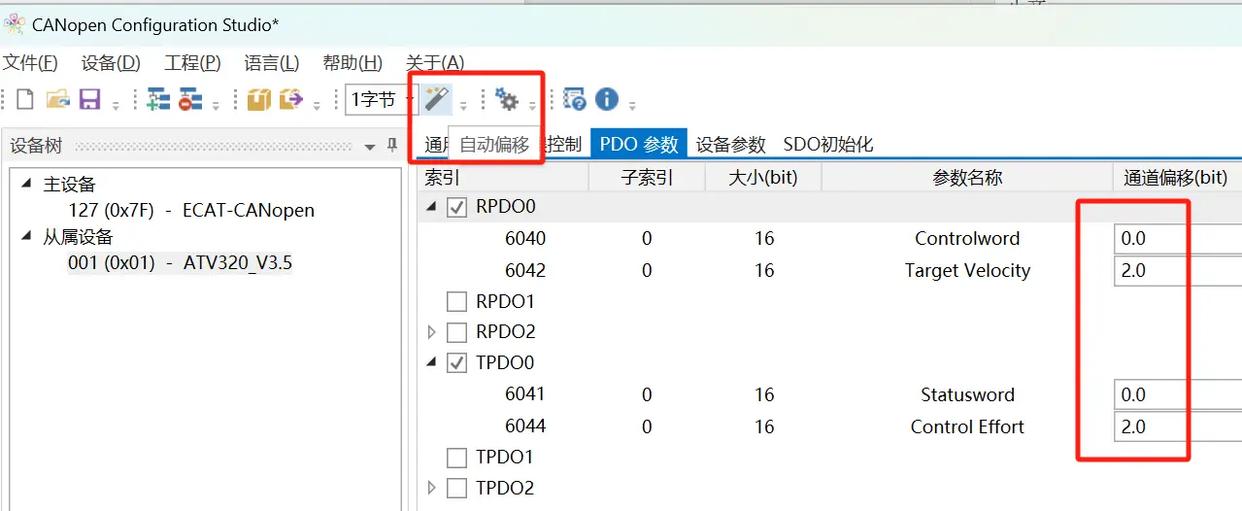

點擊自動偏移功能，完成對應EtherCat主站地址的分配。

確認無誤后，將配置文件下載至網關，設備上電后網關狀態燈正常后即可開始通訊轉換。

本方案通過EtherCAT-CANopen網關實現了歐姆龍控制器對施耐德變頻器的精準控制，2ms通信周期可滿足大多數調速系統的響應需求。實際應用中，建議根據電機負載特性優化加減速時間，避免頻繁啟停導致的電流沖擊。
